高低压电缆间距规范要求
《低压配电设计规范》GB50054-95
《低压配电设计规范》GB50054-95低压配电设计规范code for design of low voltage electrial installationsGB 50054-95主编部门：中华⼈民共和国机械⼯业部批准部门：中华⼈民共和国建设部施⾏⽇期：1996年6⽉1⽇第⼀章总则第1．0．1条为使低压配电设计执⾏国家的技术经济政策。
做到保障⼈⾝安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护⽅便，制订本规范。
第1．0．2条本规范适⽤于新建和扩建⼯程的交流、⼯频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有⾊⾦属，合理地选⽤铜铝材质的导体。
第1．0．4条低压配电设计除应执⾏本规范外，尚应符合现⾏的国家有关标准、规范的规定。
第⼆章电器和导体的选择第⼀节电器的选择第2．1．1条低压配电设计所选⽤的电器，应符合国家现⾏的有关标准，并应符合下列要求。
⼀、电器的额定电压应与所在回路标称电压相适应；⼆、电器的额定电流不应⼩于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满⾜短路条件下的动稳定与热稳定的要求。
⽤于断开短路电流的电器，应满⾜短路条件下的通断能⼒。
第2．1．2条验算电器在短路条件下的通断能⼒，应采⽤安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计⼊电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防⽌误操作的措施。
第2．1．5条隔离电器宜采⽤同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采⽤下列电器：⼀、单极或多极隔离开关、隔离插头；⼆、插头与插座；三、连接⽚四、不需要拆除导线的特殊端⼦；五、熔断器。
煤矿电缆悬挂标准
电缆悬挂标准
1.在水平巷道大巷内电缆悬挂点之间不超过1.5m，机巷石门悬挂点之间不得超过
1.2m.允许悬挂点的间距在±100mm范围内变动。
2.用电缆钩悬挂电缆时，各电缆钩的直径，必须与悬挂电缆的直径相互符合，严禁电缆钩直径过小，挤伤电缆。
3.电缆悬挂距离的标准要求。
即高压电缆之间、低压电缆之间距离不得小于50mm，高低压电缆之间不得小于100mm。
同电压等级的电缆悬挂时，按截面大小，由下向上敷设。
4.通过风门、防火门、电气设备隔墙等敷设电缆时，应有穿墙套管保护，电缆穿过套管后用三合土密封。
电气峒室备用套管应严密封堵。
5.电缆不应悬挂在压风管和水管上，不得遭受淋水或滴水，在电缆上及电缆钩上严禁悬挂任何物件。
如风水管在同一侧敷设时，必须在管子上方，并保持0.3m以上。
6.电缆同胶皮风筒等易燃品应分挂在巷道两侧，否则相互之间应保持0.3m以上。
7.电力电缆的悬挂应有适当的垂度，且垂度一致，电缆悬挂高度距底板不低于2m。
8.电缆钩、电缆支架安装应牢固，地脚埋入深度不得小于0.2m。
9.严禁用金属丝绑扎悬挂电缆, 都不得有打绞现象
10.每一个高压接线盒，电缆接线盒的每一分支电缆拐弯处及沿线每隔一定距离均应悬挂标准牌，注明电缆的编号、用途、截面和长度，以便识别。
11.井下电缆严禁出现鸡爪子、羊尾巴、明接头和电缆外皮破口。
12.盘圈电缆或盘“8”字形电缆盐井带电。
1。
高压低压配电柜的接线方式与电缆敷设原则
高压低压配电柜的接线方式与电缆敷设原则在工业生产和城市建设中，配电系统起着至关重要的作用。
高压低压配电柜作为配电系统的核心组成部分，它的接线方式和电缆敷设原则对于配电系统的运行安全和效率有着重要影响。
本文将针对高压低压配电柜的接线方式与电缆敷设原则进行详细探讨。
一、高压低压配电柜的接线方式高压低压配电柜的接线方式根据不同的需求和要求，一般可以采用以下几种方式：1. 直接引入法：将高压进线和低压进线直接引入配电柜，并采用相应的断路器进行隔离。
2. 母线引入法：将高压进线和低压进线通过母线引入配电柜，采用母线槽和相应的隔离开关进行连接。
3. 电缆引入法：将高压进线和低压进线通过电缆引入配电柜，并采用电缆分支箱和相应的隔离开关进行连接。
以上三种接线方式各有优缺点，具体的采用方式需要根据实际情况和设计要求进行选择。
在进行接线时，还需要注意接线的可靠性和安全性，采取相应的保护措施，例如使用绝缘套管、绝缘胶带等。
二、电缆敷设原则电缆敷设原则是指在配电系统中，电缆的敷设方式和规范。
正确的电缆敷设原则可以保证电缆的安全运行和延长其使用寿命。
下面介绍几条常用的电缆敷设原则：1. 分层敷设原则：根据不同的电缆功率和安全要求，将高压电缆和低压电缆敷设在不同的层次，避免相互干扰。
2. 间距合理原则：电缆敷设时需要留足够的间距，以保证散热和绝缘效果。
3. 固定可靠原则：电缆敷设要固定可靠，避免外力引起电缆松动或破损。
4. 防护措施原则：对于易受损的电缆，例如高温、潮湿等环境下的电缆，需要采取相应的防护措施，例如使用防火套管、防水胶带等。
5. 路径规划原则：在进行电缆敷设时，需要合理规划电缆的路径，避免与其他设备、管道等发生冲突。
通过以上几个原则的合理应用，可以确保电缆的安全敷设和良好运行，提高配电系统的可靠性和效率。
总结：高压低压配电柜的接线方式和电缆敷设原则对于配电系统的正常运行和安全保障具有重要作用。
在实际的工程设计和施工中，我们应根据具体情况和要求选择合适的接线方式，并按照电缆敷设原则进行规划和操作。
电缆吊挂相关标准
电缆吊挂相关标准一、2016版《煤矿安全规程》1、第四百四十五条井下各级配电电压和各种电气设备的额定电压等级, 应当符合下列要求:(一) 高压不超过10000V.(二) 低压不超过1140V.(三) 照明和手持式电气设备的供电额定电压不超过127V.(四) 远距离控制线路的额定电压不超过36V.(五) 采掘工作面用电设备电压超过3300V 时, 必须制定专门的安全措施.2、第三百六十四条爆破母线与电缆应当分别挂在巷道的两侧。
如果必须挂在同一侧, 爆破母线必须挂在电缆的下方, 并保持0.3m以上的距离。
3、第四百六十二条在总回风巷、专用回风巷及机械提升的进风倾斜井巷 (不包括输送机上、下山) 中不应敷设电力电缆，确需在机械提升的进风倾斜井巷 (不包括输送机上、下山) 中敷设电力电缆时, 应当有可靠的保护措施, 并经矿总工程师批准，溜放煤、矸、材料的溜道中严禁敷设电缆。
4、第四百六十三条井下电缆的选用应当遵守下列规定:(一) 电缆主线芯的截面应当满足供电线路负荷的要求。
电缆应当带有供保护接地用的足够截面的导体。
(二) 对固定敷设的高压电缆:①在立井井筒或者倾角为45°及其以上的井巷内, 应当采用煤矿用粗钢丝铠装电力电缆。
②在水平巷道或者倾角在45°以下的井巷内, 应当采用煤矿用钢带或者细钢丝铠装电力电缆。
③在进风斜井、井底车场及其附近、中央变电所至采区变电所之间, 可以采用铝芯电缆; 其他地点必须采用铜芯电缆。
(三) 固定敷设的低压电缆, 应当采用煤矿用铠装或者非铠装电力电缆或者对应电压等级的煤矿用橡套软电缆。
(四) 非固定敷设的高低压电缆, 必须采用煤矿用橡套软电缆。
移动式和手持式电气设备应当使用专用橡套电缆。
5、第四百六十四条电缆的敷设应当符合下列要求:(一) 在水平巷道或者倾角在３０°以下的井巷中, 电缆应当用吊钩悬挂。
(二) 在立井井筒或者倾角在３０°及以上的井巷中, 电缆应当用夹子、卡箍或者其他夹持装置进行敷设. 夹持装置应当能承受电缆重量, 并不得损伤电缆。

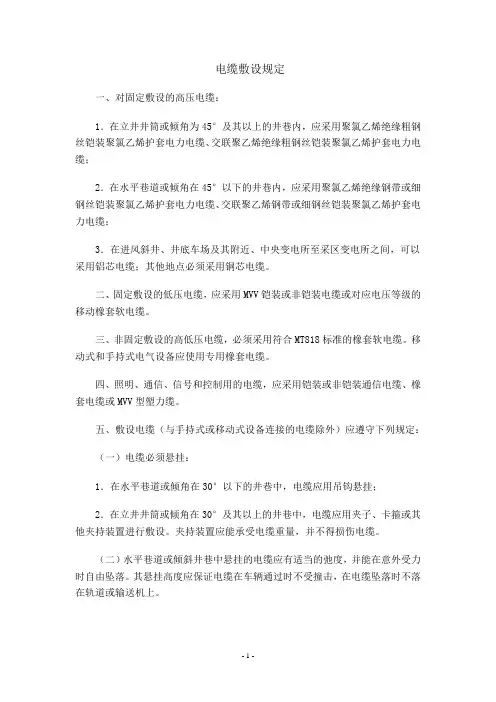

电缆敷设规定
电缆敷设规定一、对固定敷设的高压电缆：1．在立井井筒或倾角为45°及其以上的井巷内，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆；2．在水平巷道或倾角在45°以下的井巷内，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆；3．在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。
二、固定敷设的低压电缆，应采用MVV铠装或非铠装电缆或对应电压等级的移动橡套软电缆。
三、非固定敷设的高低压电缆，必须采用符合MT818标准的橡套软电缆。
移动式和手持式电气设备应使用专用橡套电缆。
四、照明、通信、信号和控制用的电缆，应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。
五、敷设电缆（与手持式或移动式设备连接的电缆除外）应遵守下列规定：（一）电缆必须悬挂：1．在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂；2．在立井井筒或倾角在30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设。
夹持装置应能承受电缆重量，并不得损伤电缆。
（二）水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落。
其悬挂高度应保证电缆在车辆通过时不受撞击，在电缆坠落时不落在轨道或输送机上。
（三）电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m，在立井井筒内不得超过6m。
（四）沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。
六、电缆不应悬挂在风管或水管上，不得遭受淋水。
电缆上严禁悬挂任何物件。
电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

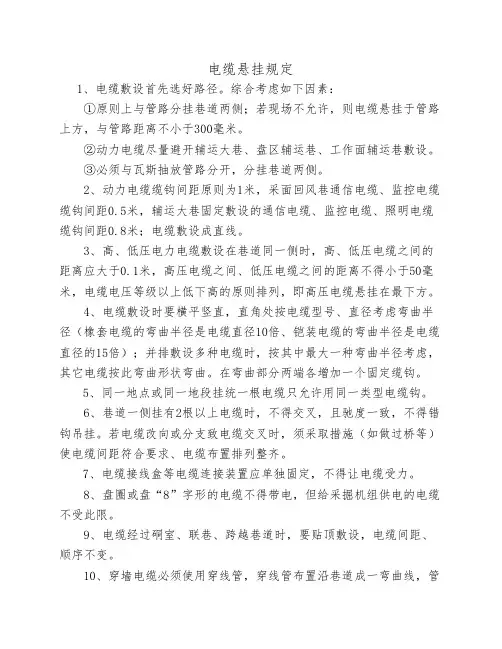

电缆悬挂规定
电缆悬挂规定1、电缆敷设首先选好路径。
综合考虑如下因素：①原则上与管路分挂巷道两侧；若现场不允许，则电缆悬挂于管路上方，与管路距离不小于300毫米。
②动力电缆尽量避开辅运大巷、盘区辅运巷、工作面辅运巷敷设。
③必须与瓦斯抽放管路分开，分挂巷道两侧。
2、动力电缆缆钩间距原则为1米，采面回风巷通信电缆、监控电缆缆钩间距0.5米，辅运大巷固定敷设的通信电缆、监控电缆、照明电缆缆钩间距0.8米；电缆敷设成直线。
3、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间的距离不得小于50毫米，电缆电压等级以上低下高的原则排列，即高压电缆悬挂在最下方。
4、电缆敷设时要横平竖直，直角处按电缆型号、直径考虑弯曲半径（橡套电缆的弯曲半径是电缆直径10倍、铠装电缆的弯曲半径是电缆直径的15倍）；并排敷设多种电缆时，按其中最大一种弯曲半径考虑，其它电缆按此弯曲形状弯曲。
在弯曲部分两端各增加一个固定缆钩。
5、同一地点或同一地段挂统一根电缆只允许用同一类型电缆钩。
6、巷道一侧挂有2根以上电缆时，不得交叉，且驰度一致，不得错钩吊挂。
若电缆改向或分支致电缆交叉时，须采取措施（如做过桥等）使电缆间距符合要求、电缆布置排列整齐。
7、电缆接线盒等电缆连接装置应单独固定，不得让电缆受力。
8、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。
9、电缆经过硐室、联巷、跨越巷道时，要贴顶敷设，电缆间距、顺序不变。
10、穿墙电缆必须使用穿线管，穿线管布置沿巷道成一弯曲线，管间距50毫米，排布整齐，电缆敷设后必须堵口、填缝。
11、电缆破损后使用相应等级接线盒连接，不得使用冷补胶修补，特殊情况需使用冷补胶修补电缆时必须报机电部同意，并制订安全技术措施，经审批后才能实施。
12、铠装电缆头的接地线盘曲后绑扎，外观美观统一，压线螺丝采用镀锌螺丝，露头2-3丝。
13、两台以上布置的设备的进出电缆弯曲形状要求统一、美观。
低压电缆敷设长度限制及标准
低压电缆敷设长度限制及标准
一、电缆型号选择
根据使用环境、负荷大小、电压等级等因素，选择合适的电缆型号。
二、电缆截面积
电缆截面积应满足负荷电流、电压损失、机械强度等方面的要求，并根据电缆敷设环境、敷设方式等因素进行选择。
一般情况下，低压电缆的截面积应根据使用负荷、敷设环境、敷设方式等因素进行选择，不宜过小或过大。
三、电缆弯曲半径
电缆的弯曲半径应符合电缆制造商的规定，一般情况下，低压电缆的弯曲半径不宜过小，以免造成电缆的损伤或机械强度下降。
四、电缆间距
在敷设低压电缆时，应根据使用环境、电压等级等因素确定电缆间距。
一般情况下，低压电缆的间距应不小于300mm。
五、电缆保护措施
低压电缆在敷设过程中应采取保护措施，如加装保护套、加装支撑架等，以避免电缆受到机械损伤或机械压力的影响。
六、电缆敷设方式
低压电缆的敷设方式应根据使用环境、负荷大小、电压等级等因素进行选择。
一般情况下，低压电缆可采用直埋、穿管、桥架等方式进行敷设。
七、电缆终端头制作
低压电缆在敷设过程中应制作终端头，以便于连接电气设备。
终端头的制作应符合相关规定和标准，并应选用合适的材料和工艺。
八、接地措施
低压电缆在敷设过程中应采取接地措施，以避免漏电等安全隐患。
接地方式应根据使用环境、负荷大小、电压等级等因素进行选择，并应符合相关规定和标准。
电缆悬挂相关要求及标准
大通煤业管线悬挂标准一.电缆悬挂相关要求及标准：1.在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐（包括检测和信号通讯线路），成一条直线、保证不交叉、不落地，并应有适当的驰度，在承受意外重力时能自由坠落。
2.动力电缆悬挂从上往下的顺序依次为：低压电缆、高压电缆，高低压电缆按照直径大小从小到大依次排列，电缆钩排距离800--1000mm。
3.高、低压电力电缆敷设在巷道同一侧时，低压应在上面，高、低压电缆相互的间距为100mm；高压电缆之间和低压电缆之间的距离为50mm，以便摘挂。
4.采、掘巷道内的电缆悬挂从上往下的顺序依次为：照明及信号电缆、通信及安全监测线、低压电缆、高压电缆；高低压电缆按照直径大小从小到大依次排列。
同钩悬挂的小线每隔10m用塑料扎带将电缆与电缆钩绑扎到一起，防止小线自电缆钩脱落。
敷设在巷道内的电缆，必须采用电缆钩分钩悬挂且要电缆实习定置管理，规定顺序由上到下依次为：电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂（分支电缆沿巷帮吊挂）。
5.电缆不应悬挂在压风管或水管上，避免遭受淋水或滴水。
在电缆上严禁悬挂任何物件。
如果电缆和管路在同一侧时，必须设置在管路上方，并保持不小于300mm的距离，电缆和风筒应分设在巷道两侧。
6.过巷段：巷道内过顶电缆沿巷顶贴顶水平敷设，每根电缆采用单个U型卡子固定。
主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。
7.井下巷道内的电缆，沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌，电缆标志牌由动力科统一设计加工，标志牌采用黑色签字笔填写，要求字迹工整清晰，内容填写齐全并与实际相符，不得有涂改。
8.井下平行敷设多根电缆的接线盒，应互相错开，接线盒附近，电缆应留有适当余量，并加装防脱装置，在倾斜巷道内悬挂的电缆必须加装防滑装置，电缆接线盒采用铁链吊挂。
9.铺设轨道巷道及胶轮车运行巷道电缆吊挂高度以车辆碰不到为止：1）运行矿车的铺轨巷道，最低一联电缆吊挂高度以矿车掉道不撞到电缆的高度为准；且距底板不低于1.8米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高低压电缆间距规范要求
高低压电缆系统是现代电力系统中不可或缺的一部分，主要用
于输送、分配和控制电能。
而在高低压电缆系统的运行中，间距
规范的要求是非常重要的，它直接决定了电缆系统的安全性、可
靠性和运行效果。
本文将从电缆间距规范的意义、国内外的规范
标准和实践经验等角度进行讨论和探究。
一、电缆间距规范的意义
在高低压电缆系统的安装和运行中，间距规范是重要的考虑因
素之一。
电缆之间间距不当、或者与其他导电部件之间间距不合适，都可能导致电缆部件或周围设备的过热现象，甚至造成电弧、短路和打火等灾难。
因此，规范电缆之间的间距可以有效地保障
电缆系统的可靠性、安全性和稳定性，减少可能的故障发生。
二、电缆间距规范的国内外标准
国内的电缆间距规范主要包括GB、DL/T、JJ标准和各个电缆
制造商的技术规范等。
其中，GB系列标准主要是国家标准，包括GB/T、GB/Z、GB/TD和GB/TL等。
DL/T标准主要是电力行业标
准，包括从10kv到500kv的不同电压等级。
而JJ标准则是军工标准，主要适用于军队和军工企业研制和生产的电缆产品。
此外，
电缆制造商也会依据自身的技术能力和需求制定自己的技术标准、技术要求等。
国际上也有多个机构发布了电缆间距的标准，如IEC、IEEE、NEC等。
从整体上来看，国内外的电缆间距标准都是比较严格和
细致的，涵盖了电缆系统的安装、维护、检查等方方面面。
三、电缆间距规范的实际应用
在电缆系统的实际应用中，电缆之间的间距要依照实际情况和
标准要求进行考虑和确定。
具体来说，从以下几个方面出发：
1. 电缆类型和规格
不同类型和规格的电缆需要根据其特性来确定电缆之间的间距。
一般来说，高电压电缆要求间距大、低电压电缆要求间距小。
2. 环境温度和湿度
电缆系统安装的环境温度和湿度情况对电缆之间的间距也有直接影响。
环境温度高、湿度大时，电缆之间的间距要比低温低湿时大。
3. 变压器和开关设备的布局
变压器和开关设备对电缆的安装和布局有一定的限制作用，因此在安装电缆时需要考虑这些设备的位置和布局情况，从而避免干扰和影响。
4. 电缆的敷设方式
电缆敷设的方式也会对电缆间距的确定产生影响。
如地下敷设的电缆，其铺设深度、敷设方式等都要考虑电缆之间的间距。
在实际应用中，电缆间距规范的实际应用涉及到的因素很多，需要从多个方面综合考虑，最终确保电缆系统的安全、稳定和可靠运行。
四、总结
电缆间距规范在电缆系统的安装和运行中起着至关重要的作用。
其不仅影响电缆系统的可靠性、安全性和稳定性，而且对电缆的
选型、敷设、布局等方面都有很大的影响。
因此，我们必须重视
电缆间距规范的制定和实施，确保电缆系统的正常运行和高效使用。
