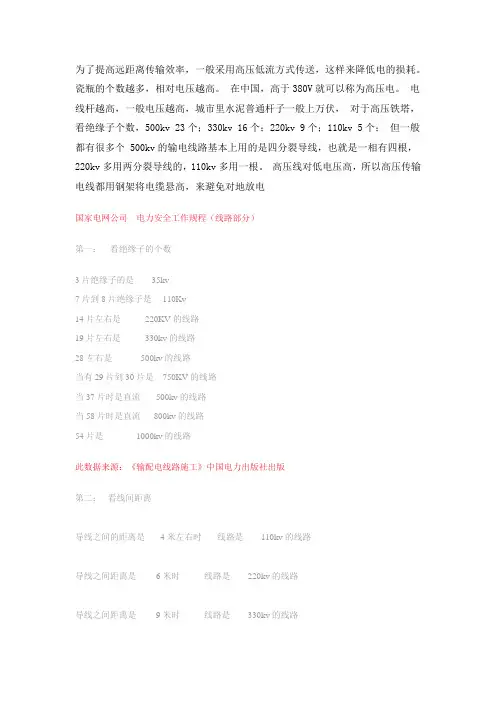

输电线路电压等级判断
为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。
瓷瓶的个数越多，相对电压越高。
在中国，高于380V就可以称为高压电。
电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。
高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电国家电网公司电力安全工作规程（线路部分）第一：看绝缘子的个数3片绝缘子的是 35kv7片到8片绝缘子是 110Kv14片左右是220KV的线路19片左右是330kv的线路28左右是500kv的线路当有29片到30片是 750KV的线路当37片时是直流500kv的线路当58片时是直流 800kv的线路54片是1000kv的线路此数据来源：《输配电线路施工》中国电力出版社出版第二：看线间距离导线之间的距离是4米左右时线路是110kv的线路导线之间距离是6米时线路是220kv的线路导线之间距离是9米时线路是330kv的线路导线之间距离是 12米时线路是 500kv的线路注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。
第三：500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，220kv多用两分裂导线的，110kv多用一根。
第四：看铁塔上面的牌子有线路的电压等级。
我国电压等级的划分标准
我国电压等级的划分标准在现代社会，电力作为一种至关重要的能源，其电压等级的划分标准对于保障电力系统的稳定运行以及满足各类用电设备的需求具有重要意义。
本文将对我国电压等级的划分标准进行详细介绍，并探讨其在实际应用中的重要性。
一、我国电压等级的划分标准根据我国电力行业标准，电压等级主要分为以下几类：1. 高压电压等级：包括220kV、330kV、500kV、750kV和1000kV等。
2. 中压电压等级：包括110kV、220kV、330kV等。
3.低压电压等级：包括35kV、66kV、10kV等。
4.配电电压等级：包括380V、220V等。
5.用户电压等级：包括220V、110V等。
6.特殊电压等级：包括1000V、1500V等。
二、电压等级划分标准在电力系统中的应用1. 高压电压等级的应用高压电压等级主要用于长距离输电，将发电厂产生的电力输送到各个地区。
例如，500kV和750kV超高压输电线路在跨越省份和区域时，可以降低线路损耗，提高输电效率。
2. 中压电压等级的应用中压电压等级主要用于地区间的输电，满足地区电力需求。
110kV和220kV输电线路在连接发电厂、变电站和负荷中心时，具有较高的传输容量和可靠性。
3.低压电压等级的应用低压电压等级主要用于城市和农村配电系统，为各类用电设备提供电力。
35kV、66kV和10kV配电线路在将电力传输到用电负荷点时，具有较好的经济性和可靠性。
4.配电电压等级的应用配电电压等级主要用于城市和农村的居民、商业和工业用电。
380V和220V线路在为各类用电设备供电时，具有广泛的应用。
5.用户电压等级的应用用户电压等级主要用于供电给各类用电设备，如家用电器、工业设备等。
220V和110V线路在满足用户用电需求方面具有重要作用。
6.特殊电压等级的应用特殊电压等级主要用于特定场合，如1000V和1500V线路在地铁、隧道等场所的电力供应方面具有优势。
总之，我国电压等级的划分标准在电力系统的各个环节发挥着重要作用。
如何让看杆塔确定电压等级
如何让看杆塔确定电压等级————————————————————————————————作者：————————————————————————————————日期：:输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事~按照结构来分，输电线路分为架空输电线路和电缆线路。
本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。
输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。
架空输电线路按照输送电流的性质可分为交流输电和直流输电。
那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。
接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。
分裂导线数越多，输电能力越强，电压等级越高。
1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。
750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。
500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。
220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。
二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。
绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。
每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。
不过如果在高海拔、污秽重的地区，片数会有所增加。
1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。
如何让看杆塔确定电压等级
:输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事~按照结构来分，输电线路分为架空输电线路和电缆线路。
本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。
输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。
架空输电线路按照输送电流的性质可分为交流输电和直流输电。
那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。
接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。
分裂导线数越多，输电能力越强，电压等级越高。
1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。
750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。
500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。
220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。
二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。
绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。
每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。
不过如果在高海拔、污秽重的地区，片数会有所增加。
1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。
三看输电线路高度输电线路和地面之间的安全距离都是有规定的，电压等级越高，输电线路架设时的高度越高。
输电线路电压等级判断
为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。
瓷瓶的个数越多，相对电压越高。
在中国，高于380V就可以称为高压电。
电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。
高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电国家电网公司电力安全工作规程（线路部分）第一：看绝缘子的个数3片绝缘子的是 35kv7片到8片绝缘子是 110Kv14片左右是220KV的线路19片左右是330kv的线路28左右是500kv的线路当有29片到30片是 750KV的线路当37片时是直流500kv的线路当58片时是直流 800kv的线路54片是1000kv的线路此数据来源：《输配电线路施工》中国电力出版社出版第二：看线间距离导线之间的距离是4米左右时线路是110kv的线路导线之间距离是6米时线路是220kv的线路导线之间距离是9米时线路是330kv的线路导线之间距离是 12米时线路是 500kv的线路注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。
第三：500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，220kv多用两分裂导线的，110kv多用一根。
第四：看铁塔上面的牌子有线路的电压等级。
如何一眼看穿线路电压等级？
如何一眼看穿线路电压等级？大家对输电线路一定不陌生，在城市钢铁森林里，在乡村小道上，我们经常能看见很多输电塔和电线杆。
其实，它们专业的叫法是架空电力线路。
目前，高压输电和乡村配电线路大多采用架空线路。
在我国，输电网电压等级一般分为高压、超高压和特高压。
为什么要分那么多电压等级？电力工业发展初期，发电厂一般建在电力用户附近。
随着电力生产规模和负荷中心规模的扩大，输电容量也越来越大，输电电压就越来越高啦。
交流电压等级中，高压指110千伏和220千伏；超高压指330千伏、500千伏和750千伏；特高压指1000千伏。
直流电压等级中，超高压指±500千伏和±660千伏，特高压指±800千伏。
其中1000千伏交流电压已成为国标标称电压。
那么，对于普通非电力专业的人来说，怎么才能一眼看穿线路电压等级？方法一：看绝缘瓷瓶，数量越多，电压等级越高。
在海拔高度1000米及以下地区，不同电压等级下操作过电压及雷电过电压要求的悬垂绝缘子串的最少绝缘瓷瓶数分别是：110千伏7片220千伏13片330千伏17片500千伏25片750千伏32片方法二：看杆塔、望线路一般电压等级越高，上下导线垂直距离就越大，线路离地越高，相应地，杆塔也就越高。
220千伏输电塔高度一般在30~40米左右，500千伏输电塔约有50米高，而1000千伏特高压输电塔则达到90~110米的高度，相当于二三十层的高楼了。
方法三：看杆塔牌杆塔上面的牌子就有线路的电压等级。
一般1开头的是110千伏，2开头的是220千伏，以此类推，5开头的则是指500千伏。
当然，千万不要为了看清警示牌上标示的电压等级而过于接近高压线杆塔。
各等级高压线路安全距离：10千伏以下——0.7米35千伏——1米110千伏——1.5米220千伏——3米330千伏——4米500千伏——5米为什么经常会看到不同形状的输电杆塔？杆塔的类型和很多因素相关，比如输电电压，回路数，导、地线种类和安装方式等。
如何判断电力线电压等级
如何判断电力线电压等级?
看每组瓷瓶串列的数量,由于每个绝缘子最大耐压为17KV,所以一个绝缘子一般是10KV的,3个或4个是35KV的,7个8个的是110kv的,另外南方要比北方多一个绝缘子,220KV的导线一般每条是两根并列的,叫二分裂导线,500KV的一般为四分裂导线，750kv,800kv,1000kv 的我国还没有投入运营,正在搞试点。
绝缘子作用：架空线路的绝缘子是用来支持导线，它同金具组合将导线固定在杆塔上，并使导线同杆塔可靠绝缘，绝缘子在运行时不仅要承受工作电压的作用，同时要承受操作过电压和雷电过电压的作用，加之导线自重、风力、冰雪以及环境温度变化的机械荷载的作用，所
以绝缘子不仅要有良好的电气绝缘性能，同时要具有足够的机械强度。
不同电压等级高压电塔的标准
不同电压等级高压电塔的标准
1. 超高压电塔（1000kV及以上），超高压输电线路通常采用
特大型输电塔，这些输电塔通常由特殊的高强度钢材制成，具有较
大的档距和较高的安全要求。
超高压输电线路的塔身高度一般在80
米以上，横担间距也相对较大，以适应超长距离输电的需求。
2. 特高压电塔（500kV至750kV），特高压输电线路的电塔通
常采用大型的角钢塔或悬垂塔，具有较高的承载能力和抗风振能力。
这些输电塔一般具有较大的塔身截面和横担间距，以满足特高压输
电线路的要求。
3. 高压电塔（220kV至330kV），高压输电线路的电塔通常采
用角钢塔或悬垂塔，塔身相对较小，一般在40米至60米之间，横
担间距适中。
这些输电塔具有较好的抗风振性能和承载能力，能够
适应较长距离的输电需求。
4. 中压电塔（110kV及以下），中压输电线路的电塔通常采用
小型的角钢塔或铁塔，塔身相对较矮，一般在20米至40米之间，
横担间距较小。
这些输电塔主要用于城市供电和区域供电，具有较
强的适用性和灵活性。
总的来说，不同电压等级的高压电塔在设计和制造上都有着各
自的标准和要求，以满足不同电压等级输电线路的安全、可靠运行。
这些标准包括塔身结构、材料选用、防腐要求、接地方式、防雷要
求等方面，以确保输电线路的正常运行和安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何判断电力铁塔的电压等级-每个人都应知道
————————————————————————————————作者：————————————————————————————————日期：
如何判断电力铁塔的电压等级?每个人都应知道
在日常生活中，经常能够看到高耸的铁塔或者电线杆，输电线路就是由这些铁塔或者线杆一段段的连接起来的，看到这里您可能有个疑问：
为什么这些铁塔的高度会不一样呢？
这是因为高压线路的安全距离不一样，所以不同电压等级的铁塔高度会不一样。
那如何分辨这些铁塔的电压等级呢？现在就带大家来看一下区分电力铁塔电压等级的技巧。
1、铁塔高度
输电线路电压等级越高，安全距离就越大，对地的距离就会越大。
皖电东送1000千伏特高压交流线路
上图是皖电东送1000千伏特高压交流线路，根据国家规范要求，如《架空输电线路设计规范》中要求1000kV的输电线路距地距离不小于35米。
上图是750kV输电线路，该电压等级的输电线路一般只出现在西北地区，距地距离不小于20米。
上图是500kV的输电线路。
该电压等级的输电线路较为常见，距地距离不小于15米。
330kV、110kV、220kV这三个电压等级的输电线路的距地距离不小于10米。
2、铁塔绝缘子数量
首先说一下什么是绝缘子，绝缘子就是一种特殊的绝缘控件，主要是为了将导线绝缘的固定和悬挂在铁塔上。
不同电压等级线路大体的绝缘子片数：
海拔1000米以下悬垂：35KV的4片、110kV的7片、220kV的13 片、330kV的17片、500kV的25片、740kV的35片、1000kV的60片。
1000米海拔以上的根据公式N=n(1+0.1(H-1))来算。
n—1000米以下的绝缘子数量。
H—海拔高度。
3、导线的分裂数
首先说一下分裂导线的定义：超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。
电力系统对于三相中的每一相导线，都是分成好几股的，导线的“等效直径”扩大，围成一个近似圆形，这几股导线，组成一根导线。
如下图所示
不同电压等级线路导线的分裂数：
1000kV输电线路，8分裂导线，每一相由8根导线组成
750kV输电线路，6分裂导线，每一相由6根导线组成
500kV输电线路，4分裂导线，每一相由4根导线构成
220kV输电线路，2分裂导线，每一相由2根导线构成
110kV输电线路，一般情况下不采用分裂导线，是一根导线。
