储罐氮封的作用及工作原理
储罐氮封的作用及工作原理
一、储罐氮封的作用
储罐氮封是指在储罐内充入氮气，通过一定的压力和流量将储罐内的空气排出，形成一个氮气环境，以达到保护储存物质的目的。
储罐氮封主要有以下作用：
1. 防止物质氧化：氮气具有惰性，能有效阻止储存物质与空气中的氧气发生反应，从而避免物质氧化和产生不良影响。
特别是对于易氧化的物质，储罐氮封更是必不可少的保护措施。
2. 防止爆炸和火灾：一些易燃易爆的物质在遇到氧气时会发生燃烧或爆炸，通过储罐氮封可以减少或消除氧气的存在，从而有效降低火灾和爆炸的风险。
3. 控制湿度：储罐内的湿度对于某些物质的质量和稳定性有着重要影响。
通过储罐氮封可以控制湿度，减少湿气的进入，保持储存物质的稳定性。
4. 提高安全性：储罐氮封可以减少储存物质与外界环境的接触，降低事故和污染的风险，从而提高储存系统的安全性。
二、储罐氮封的工作原理
储罐氮封的工作原理主要包括氮气供给系统、排气系统和控制系统三个部分。
1. 氮气供给系统：氮气供给系统主要包括氮气源、压缩机和氮气输送管道等。
氮气源可以是液氮储罐、气体化的氮气瓶或氮气发生器等。
压缩机负责将氮气压缩到一定的压力，然后通过输送管道输送到储罐内。
2. 排气系统：排气系统是将储罐内的空气排出，形成氮气环境的关键部分。
一般采用的方式是通过一个或多个氮气喷嘴，将氮气以一定的压力和流量喷入储罐内，将储罐内的空气推出。
排气系统中通常还会设置排气管道、阀门等设备，用于控制氮气的流量和压力。
3. 控制系统：控制系统是整个储罐氮封系统的核心，用于监控和控制氮气供给和排气过程。
控制系统通常由压力传感器、流量计、温度传感器、阀门等组成，通过对各个参数的监测和调节，保证氮气供给和排气的稳定性和安全性。
储罐氮封的工作原理可以简单描述为：通过氮气供给系统将氮气注入储罐内，形成一定的氮气环境；通过排气系统将储罐内的空气排出，保持储罐内的氮气浓度；通过控制系统监测和调节氮气供给和排气过程，确保系统的稳定性和安全性。
三、总结
储罐氮封作为一种重要的保护措施，能够有效防止物质氧化、防止火灾和爆炸、控制湿度，并提高储存系统的安全性。
其工作原理主要包括氮气供给系统、排气系统和控制系统三个部分，通过将氮气
注入储罐内，形成氮气环境，并通过排气系统将储罐内的空气排出，保持氮气浓度，最终通过控制系统的监测和调节，确保系统的稳定性和安全性。
储罐氮封在化工、石油、制药等领域得到广泛应用，对于保护储存物质的质量和安全具有重要意义。
甲醇储罐氮封系统工艺设计
甲醇储罐氮封系统工艺设计一、引言甲醇储罐是工业生产中常见的一种容器，用于储存甲醇等化学品。
由于甲醇具有易燃、挥发性等特性，为了确保储存安全，需要对甲醇储罐进行氮封，防止空气进入罐内引发事故。
本文将对甲醇储罐氮封系统的工艺设计进行探讨。
二、储罐氮封系统的作用和原理1.作用：–防止罐内产生过高的压力和温度，保证储存安全；–防止罐内氧气进入，防止发生爆炸事故；–防止空气中的湿气进入，降低甲醇损失。
2.原理：–利用氮气替代空气，降低罐内氧气浓度；–利用氮气的惰性，防止甲醇与氧气发生反应；–控制罐内温度和压力，确保储存的稳定和安全。
三、储罐氮封系统的工艺设计1.氮气供应系统：–选择稳定可靠的氮气供应商；–根据储罐容量和氮气消耗率确定氮气供应量；–设置氮气供应参数，包括压力、流量和纯度等。
2.氮气管网：–根据储罐布置和氮气需求确定管网布置；–确定管道材质和规格，保证氮气输送的安全和可靠；–设置管网阀门和仪表，实现氮气的控制和监测。
3.氮气发生器：–根据储罐容量和氮气需求选择合适的氮气发生器；–确定氮气发生器的工艺参数，包括温度、压力和流量等；–设计和布置氮气发生器的设备和管道，确保氮气的产生和输送。
4.氮气封闭装置：–在储罐上设置氮气封闭装置，包括氮气进口和出口管道、阀门和仪表等；–设置氮气封闭装置的参数，如进出口压力、流量和纯度等；–根据储罐的特点和氮气需求，设计和选择合适的封闭装置。
四、储罐氮封系统的操作流程1.氮气供应准备：–检查氮气供应系统的氮气质量和供应压力，确保正常运行；–打开氮气供应系统的阀门，准备供应氮气。
2.开启氮气封闭装置：–打开储罐上的氮气进口阀门，将氮气导入罐内；–监测氮气的进口压力和流量，调整控制阀门，保持稳定。
3.控制储罐温度和压力：–根据储罐的工艺要求，调整氮气供应参数，控制罐内温度和压力；–监测罐内温度和压力，及时调整氮气供应量，保持稳定。
4.停止氮气供应：–当储罐内压力和温度稳定时，可以停止氮气供应；–关闭氮气封闭装置的进口阀门，停止氮气的供应。
氮封
氮封阀的用途在炼油或石油化工厂中，存放着各种油品或石化产品。
储罐大都建造在室外，为使这些油品或产品不与空气中的氧气接触，常采用罐顶充氮气法，使之与外界隔绝。
氮封阀的作用就是要当储罐液面下降压力降低时，向罐内补充氮气，当储罐液面上升压力增加时，停止补充氮气，同时被压缩的氮气从呼吸阀适量排出，从而始终保持罐内的氮气压力微量正压（压力一般在400~1000Pa 之间）。
只有这样才能做到既隔绝空气，又保证储罐不变形。
工作原理氮封阀无需外加能源，利用被调介质自身能量为动力源。
自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。
阀门自己内部通过阀芯、膜片、弹簧等机械元件的互相作用来稳定出口处P2的压力。
工作过程：当入口P1的压力升高时，出口P2压力会有随之升高的趋势，P2压力的微笑升高会透过膜片作用到下面大的气室里，在大膜片的放大作用下，弹簧会被压缩，则与弹簧相连的阀芯会向减小阀门开度的方向运动，这样就减少了流量和出口压力P2，从而达到了出口P2稳压的目的；反之亦然。
氮封阀是精确的毫巴级调压阀，相对于出口压力大的压力调节阀它的膜片会大的多，拿德国Mankenberg 的减压阀DM762为例，762的膜片直径范围从220mm 到500mm ，出口稳压的范围相应的由0.015-0.030bar 到0.1-0.52bar 精确至0.002-0.003bar 到0.012-0.07bar,可见膜片越大出口压力实现的稳压值越小。
一般氮封阀都有控制管和泄漏管。
控制管可以提高阀门的灵敏度，而泄漏管是预防膜片破裂后介质泄漏到弹簧空间内，泄漏管可以将介质送回合适的储存空间而不是排入空气。
另外当通径大、流量大时可以采用先导式组合氮封阀，一般用在大型储罐上。
先导式氮封阀是由溢流阀、毫巴减压阀、过滤器和截止阀等组合而成的。
这里还是以德国Mankenberg 公司生产的RP840先导式氮封阀为例说明。
RP840是由一个溢流阀DV5.1、一个减压阀DM762、2个节流阀和一个过滤除尘器组成。
氮封方案
氮封设计方案一、基本原理在储罐上设置氮封系统，维持罐内气相空间压力在 1.2KPa 左右，当气相空间压力高于1.4KPa时，氮封阀关闭，停止氮气供应；当气相空间压力低于0.8KPa时，氮封阀开启，开始补充氮气，保证储罐在正常运行过程中不吸进空气，防止形成爆炸性气体。
储罐氮封系统使用的氮气纯度不宜低于99.96%，氮气压力宜为0.5~0.6MPa。
二、工艺方案以4台轻质油内浮顶储罐组成的罐组为例，设计方案如下：1.内浮顶储罐改造1）封堵储罐罐壁（顶）的通气口。
2）核算罐顶呼吸阀是否满足设置氮封后的需求。
呼吸阀的数量及规格按照《石油化工储运系统罐区设计规范》SH/T 3007-2007确定（见表一）。
呼吸量除满足储罐的大、小呼吸外，还应考虑氮封阀不能关闭时的进气量等因素。
3）在储罐罐顶增加氮气接入口和引压口。
为确保压力取值的准确性，两开口之间的距离不宜小于1m。
4）量油孔应加导向管，确保量油作业时不影响氮封压力。
5）储罐罐顶增加紧急泄压人孔接口。
2.工艺流程1）在每台储罐上设置先导式氮封阀组和限流孔板旁路，正常情况下使用氮封阀组维持罐内气相空间压力在1.2KPa左右，当气相空间压力高于1.4KPa时，氮封阀关闭，停止氮气供应；当气相空间压力低于0.8KPa时，氮封阀开启，开始补充氮气；当氮封阀需要检修或故障时，使用限流孔板旁路给储罐内补充氮气，压力高于1.5KPa时，通过带阻火器的呼吸阀外排（短时间连续补充氮气）。
2）当氮封阀事故失灵不能及时关闭，造成罐内压力超过1.5Kpa时，通过带阻火器的呼吸阀外排；当氮封阀事故失灵不能及时开启时，造成罐内压力降低至-0.3Kpa时，通过带阻火器呼吸阀向罐内补充空气，确保罐内压力不低于储罐的设计压力低限（-0.5Kpa）。
3）为确保设置氮封储罐事故工况下的安全排放，应在储罐上设置紧急泄放阀，紧急泄放阀定压不应高于储罐的设计压力上限（2.0Kpa）。
4）当需要使用限流孔板旁路补充氮气时，流量宜等于油品出罐流量，氮气管道的管径为DN50，氮气的操作压力为0.5MPa。
氮封工作原理
氮封工作原理氮封是一种常用的密封方式，广泛应用于各种工业设备中，特殊是在高温、高压和腐蚀性环境下。
本文将详细介绍氮封的工作原理及其应用。
1. 氮封的定义和作用氮封是一种通过注入氮气来形成密封环境的技术。
它的主要作用是防止气体、液体或者固体物质从设备的密封部位泄露出来，从而保证设备的正常运行和安全性。
2. 氮封的工作原理氮封的工作原理基于以下几个关键步骤：2.1 氮气注入在氮封系统中，首先需要将氮气注入到设备的密封部位。
通常，氮气会通过专门设计的管道和阀门进入设备内部，并在密封部位形成一定的压力。
2.2 密封环境形成当氮气注入设备后，通过调节阀门的开启程度和氮气的流量，可以控制设备内部的气压。
当气压达到一定值时，就能形成一个相对封闭的密封环境。
2.3 密封效果在形成密封环境后，氮气会填充设备内部的空隙和密封部位，从而阻挠其他物质的泄露。
氮气具有较高的稳定性和惰性，能够有效地抵御高温、高压和腐蚀性环境的侵蚀，从而保证设备的密封效果。
3. 氮封的应用领域氮封广泛应用于各种工业设备中，特殊是在以下领域：3.1 石油和化工工业在石油和化工工业中，设备往往需要承受高温、高压和腐蚀性介质的作用。
氮封可以有效地防止介质的泄露，保证设备的正常运行。
3.2 能源行业在能源行业，如发电厂和核电站，设备的安全性至关重要。
氮封可以提供可靠的密封效果，防止放射性物质的泄露，保护工作人员的安全。
3.3 制药和食品工业在制药和食品工业中，设备的密封要求非常严格，以确保产品的质量和卫生。
氮封可以有效地防止污染物的进入，保证产品的纯净度。
4. 氮封的优势和注意事项氮封具有以下优势：4.1 高效性：氮封可以提供可靠的密封效果，防止泄漏和污染物的进入。
4.2 经济性：与其他密封方式相比，氮封的成本相对较低，维护和管理也比较简单。
4.3 环保性：氮气是一种无毒、无味、无色的气体，对环境没有污染。
然而，在使用氮封时，也需要注意以下事项：4.4 安全性：氮气具有一定的压力，操作人员需要严格按照操作规程进行操作，以确保安全。
氮封工作原理
氮封工作原理氮封是一种常用的密封技术，主要用于保护设备和材料免受氧气和水分的侵蚀。
氮封通过将氮气注入密封空间，形成高纯度的氮气环境，从而实现有效的防腐蚀和防氧化的目的。
下面将详细介绍氮封的工作原理及其应用。
1. 工作原理氮封的工作原理基于氮气的特性，氮气是一种惰性气体，不易与其他物质发生反应。
在氮封过程中，首先将密封空间抽空，去除其中的氧气和水分。
然后，通过氮气供应系统将高纯度的氮气注入密封空间，形成氮气环境。
由于氮气的稳定性和惰性特性，可以有效地防止设备和材料受到氧化、腐蚀和污染。
2. 应用领域氮封广泛应用于各个领域，特殊是对于一些对氧气和水分敏感的设备和材料，氮封可以提供良好的保护效果。
以下是氮封在几个主要领域的应用示例：2.1 石油化工行业在石油化工行业，许多设备和管道需要长期暴露在高温、高压和腐蚀性介质中。
通过氮封技术，可以有效地延长设备的使用寿命，减少腐蚀和氧化的风险。
例如，在炼油厂的蒸馏塔中，使用氮封可以防止塔底部份离器受到氧化和腐蚀。
2.2 电子行业在电子行业，许多电子元件和半导体器件对氧气和水分非常敏感，因此需要在生产和运输过程中进行氮封保护。
例如，电子元件的包装过程中，使用氮气进行封装可以防止元件与空气中的氧气和水分发生反应，从而保持元件的性能和可靠性。
2.3 食品格业在食品格业，氮封常用于食品的包装和储存过程中。
将食品包装容器中的氧气抽出，然后用氮气进行封闭，可以有效地延长食品的保质期。
此外，氮封还可以防止食品中的氧化反应和微生物的生长。
2.4 医药行业在医药行业，一些药物和化学物质对氧气和水分非常敏感，需要在生产、储存和运输过程中进行氮封保护。
通过使用氮气进行封闭，可以防止药物的氧化和分解，从而保持药物的稳定性和有效性。
3. 氮封的优势氮封作为一种常用的密封技术，具有以下优势：3.1 高纯度环境：氮封可以提供高纯度的氮气环境，有效地防止设备和材料受到氧化、腐蚀和污染。
3.2 节能环保：氮封过程中不需要使用其他化学物质，减少了对环境的污染。

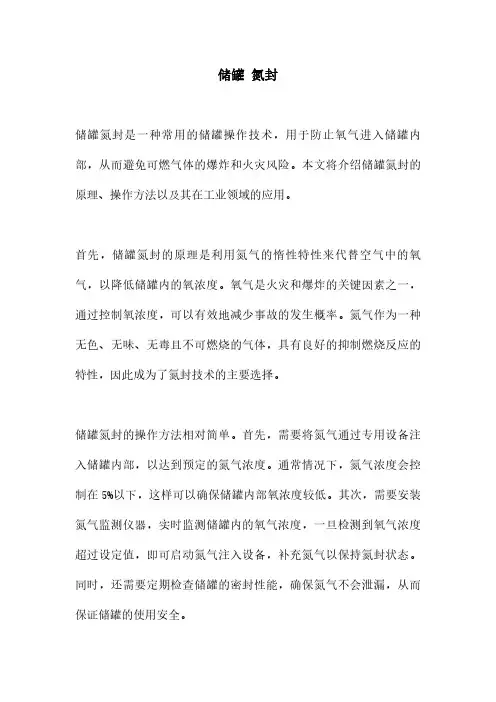

储罐 氮封
储罐氮封储罐氮封是一种常用的储罐操作技术，用于防止氧气进入储罐内部，从而避免可燃气体的爆炸和火灾风险。
本文将介绍储罐氮封的原理、操作方法以及其在工业领域的应用。
首先，储罐氮封的原理是利用氮气的惰性特性来代替空气中的氧气，以降低储罐内的氧浓度。
氧气是火灾和爆炸的关键因素之一，通过控制氧浓度，可以有效地减少事故的发生概率。
氮气作为一种无色、无味、无毒且不可燃烧的气体，具有良好的抑制燃烧反应的特性，因此成为了氮封技术的主要选择。
储罐氮封的操作方法相对简单。
首先，需要将氮气通过专用设备注入储罐内部，以达到预定的氮气浓度。
通常情况下，氮气浓度会控制在5%以下，这样可以确保储罐内部氧浓度较低。
其次，需要安装氮气监测仪器，实时监测储罐内的氧气浓度，一旦检测到氧气浓度超过设定值，即可启动氮气注入设备，补充氮气以保持氮封状态。
同时，还需要定期检查储罐的密封性能，确保氮气不会泄漏，从而保证储罐的使用安全。
储罐氮封技术在工业领域有着广泛的应用。
特别是在石油化工、化学品储存等高危行业中，储罐氮封被广泛采用，以保护人员安全和设备财产。
此外，储罐氮封还可以延长储存物质的寿命，减少物质的质量损失，提高生产效率。
因此，对于需要储存易燃、易爆、有毒或有害物质的企业来说，储罐氮封技术是一项不可或缺的安全措施。
总之，储罐氮封作为一种重要的储罐操作技术，在工业领域发挥着关键的作用。
通过降低储罐内的氧浓度，储罐氮封可以有效地减少火灾和爆炸的风险，保护人员安全和设备财产。
同时，它还可以延长物质的寿命，提高生产效率。
在今后的工作中，我们需要进一步加强对储罐氮封技术的研究和应用，以提升工业安全水平，推动行业的可持续发展。
氮封阀相关知识
氮封阀相关知识一、什么时候需要设氮封措施及氮封阀氮封装置主要用于储罐顶部，维持储罐的微正压，隔离物料与外界接触，减少物料的挥发和浪费，保护储罐安全。
是否设氮封设施和氮封阀参考如下规定：1、《石油化工储运系统罐区设计规范》第4.2.5条“其他甲B、乙A类液体化工品有特殊储存需要时，可以选用固定顶储罐、低压储罐和容量小于或等于100m3 的卧式储罐，但应采取下列措施之一：——设置氮气或其他惰性气体密封保护系统，密闭收集处理罐内排出的气体；——设置氮气或其他惰性气体密封保护系统，控制储存温度低于闪点5℃及以下”。
第4.2.10条“储存Ⅰ、Ⅱ级毒性的甲B、乙A类液体储罐不应大于10000m3，且应设置氮气或其他惰性气体密封保护系统”。
2、《石油化工储运罐区VOCs治理项目指导意见》规定：“甲B、乙A类中间原料储罐、芳烃类储罐、轻污油储罐、酸性水罐、排放气中含有较高浓度油气和硫化物等需对排放气体进行收集治理的储罐应设置氮气密封系统”。
3、其他为防止储罐挥发性有毒或可燃气体泄放到罐外危害安全或防止储罐内物料与氧接触氧化或发生化学反应等场合。
二、氮封装置的基本原理在储罐上设置氮封系统，维持罐内气相空间压力在工艺要求范围（以VOCs项目为例，如0.2～0.5KPa）左右，当气相空间压力高于设定值（例如0.4KPa）时，氮封阀关闭，停止氮气供应；当气相空间压力低于设定值（例如0.4KPa）时，氮封阀开启，开始补充氮气。
储罐氮封系统使用的氮气纯度不宜低于99.96%，氮气压力宜为0.5～0.7MPa。
三、什么是氮封阀？氮封阀无需外加能源，利用介质自身能量为动力源，自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。
氮封阀控制精度高，调节压差比大，特别适合微压气体控制。
压力设定值在指挥器上实现，方便、快捷、省时省力，可在运行状态下通过调节弹簧连续设定。
四、氮封阀选用注意事项1、氮封阀宜选用先导型或自力式开关型氮封阀2、根据阀前和阀后压力确定阀门的公称压力3、阀门口径应根据阀门的流量-压力曲线和进罐最大氮气流量及压力确定。
甲醇储罐氮封系统工艺设计方案
甲醇储罐氮封系统工艺设计方案甲醇储罐是工业生产中常见的储存液体甲醇的设备。
为了确保储罐内甲醇的安全存放和运输，氮封系统的设计至关重要。
本文将对甲醇储罐氮封系统的工艺设计方案进行深入探讨，并分享我对该系统的观点和理解。
1. 储罐氮封系统的基本原理储罐氮封系统是通过向储罐内注入氮气，使储存的液体甲醇与外界的空气隔绝，从而达到防止甲醇蒸发、避免氧化和减少爆炸风险的目的。
通过控制氮气的流量和压力，可以实现储罐内气氛的稳定，确保储存甲醇的质量和安全。
2. 氮封系统的组成和工艺设计（1）氮气供应系统：氮气供应系统是氮封系统的核心部分，主要由氮气压缩机、氮气贮存罐和氮气输送管道组成。
氮气供应系统需要根据实际情况确定氮气的供应量和压力，并通过管道将氮气输送到储罐内。
（2）氮气流量和压力控制系统：氮气流量和压力控制系统用于控制氮气的供应量和压力，确保储罐内气氛的稳定。
通过采用流量控制阀和压力传感器等设备，可以实现对氮气流量和压力的精确控制。
（3）安全监测和报警系统：安全监测和报警系统是氮封系统中必不可少的部分，用于监测储罐内气氛的浓度和压力，并在出现异常情况时及时发出警报。
这样可以确保操作人员能够及时采取措施，防止事故的发生。
3. 深度探讨甲醇储罐氮封系统的关键问题和挑战（1）氮气流量和压力的确定：氮气流量和压力的确定是氮封系统设计中的一个重要问题。
过高的流量和压力会导致能源浪费，过低则无法满足储存甲醇的要求。
在设计过程中需要考虑储罐的容量、环境温度、甲醇的性质等因素，并结合经验数据确定合适的流量和压力范围。
（2）系统的稳定性和可靠性：储罐氮封系统的稳定性和可靠性是确保储存甲醇安全的关键。
系统设计中应充分考虑部件的选型和安装质量，并采取必要的措施确保系统的正常运行。
定期进行系统维护和检修也是保证系统稳定性和可靠性的重要手段。
4. 我对甲醇储罐氮封系统的观点和理解甲醇储罐氮封系统的设计方案需要综合考虑流程工艺、安全性和经济性等因素。
储罐氮封对氮气的要求
储罐氮封是一种常用的储罐保护措施，通过向储罐中注入氮气形成氮封，以防止储罐中的液体或气体发生泄漏或溢出。
对于储罐氮封对氮气的要求，主要包括以下几个方面：
1. 纯度要求：氮气的纯度应该在99.999%以上，以保证氮封的效果和安全性。
2. 流量要求：氮气的流量应该足够，以满足储罐容积和氮封压力的要求。
3. 压力要求：氮封的压力应该符合储罐内部液体或气体的压力要求，以保证储罐的稳定性和安全性。
4. 温度要求：氮气的温度应该在适宜的范围内，以避免对储罐内部液体或气体的影响。
5. 安全要求：氮气注入过程中应该严格遵守安全操作规程，确保操作人员和设备的安全。
需要注意的是，不同类型的储罐对氮气的要求可能有所不同，具体要求应根据实际情况进行确定。
同时，在进行储罐氮封操作前，应该对储罐进行检查和维护，确保储罐和氮封系统的正常运行。
储罐氮气密封
氮气密封技术
氮气密封技术就是用氮气补充罐内气体空间。
由于氮气比油蒸气轻，所以氮气浮在油蒸气上面。
当呼气时，呼出罐外的是氮气而不是油蒸气。
当罐内压力降低时，氮气自动进罐补充气体空间，减少蒸发损耗，避免油品接触空气氧化。
上图氮气密封系统工艺流程图
氮气密封系统的流程如图所示。
它主要由氮封阀、信号阀（又称控制阀）、减压阀和针形阀等部分组成。
氮封阀是自力式调节阀，它能根据信号阀发出的气信号，快速作出相应动作。
当信号阀打开时，氮封阀下膜室的压力下降，利用弹簧的反作用力使阀芯向下移动，阀芯处于与阀座全开位置；当信号阀关小或完全关闭时，氮封阀下膜室的压力增加，压缩弹簧，阀芯向上移动，阀芯与阀座逐渐关小或全关。
通过减压阀将氮气压力由0.7MPa 降至0.15MPa
氮封系统的工作原理是：当储罐内压力低于设定值时，信号阀打开，降低氮封阀薄膜下侧压力，氮封阀也相应打开，将氮气输入罐
内，使储罐压力逐渐回升到设定值。
当达到设定值时，信号阀关闭，此时氮封阀薄膜下侧压力上升，氮封阀也相应关闭。
如罐内压力高于设定值时，储罐呼吸阀将打开，呼出罐内气体，罐内压力下降至设定值。
在我国储罐呼吸阀的正负压力设定值一般为正压180mmH2O、负压-30mmH2O则氮封阀压力可设定为正压150mmH2O、负压-20mmH2O，然后根据此压力通过观测水柱表来调整信号阀、氮封阀上部的弹簧，设定回讯控制压力。
