卸货平台专项施工方案

卸货平台专项施工方案

一、工程概况本工程卸货平台位于XX项目施工现场,主要用于建筑材料的卸载和堆放。

平台面积约为100平方米,设计承载能力为每平方米1.5吨。

平台高度为2米,四周设置防护栏杆,以确保施工安全。

二、施工准备1. 材料准备(1)主梁:采用[18b号槽钢,截面尺寸为180mm×70mm×9mm;(2)次梁:采用[10号槽钢,截面尺寸为100mm×50mm×5mm;(3)支撑梁:采用[8号槽钢,截面尺寸为80mm×40mm×4mm;(4)防护栏杆:采用18mm厚木胶合板;(5)平台底面:采用18mm厚木胶合板;(6)吊环:采用25mm钢筋;(7)地锚:采用25mm钢筋;(8)钢丝绳:选用6×37钢丝绳,抗拉强度为1850MPa。

2. 施工设备(1)电焊机、切割机、钻床等;(2)卷扬机、吊车等。

3. 施工人员(1)施工人员应具备相关资质,熟悉卸货平台施工工艺和安全操作规程;(2)施工人员应经过安全教育培训,确保安全生产。

三、施工工艺1. 平台基础处理(1)对卸货平台基础进行平整、夯实,确保基础坚实可靠;(2)在基础上铺设一层防潮、防腐材料,提高平台使用寿命。

2. 平台搭建(1)根据设计图纸,按顺序摆放主梁、次梁、支撑梁,确保结构稳定;(2)使用电焊机焊接主梁、次梁、支撑梁,确保焊接质量;(3)在平台上铺设防护栏杆,安装吊环和地锚;(4)在平台上铺设平台底面,确保平整、牢固。

3. 防护措施(1)平台四周设置防护栏杆,防止人员坠落;(2)平台底部铺设防护垫,防止材料坠落;(3)设置警示标志,提醒人员注意安全。

四、施工安全1. 施工人员必须穿戴好个人防护用品,如安全帽、安全带、防护手套等;2. 施工过程中,严格遵守操作规程,确保安全生产;3. 定期对卸货平台进行检查,发现问题及时整改;4. 施工现场应设置警示标志,提醒人员注意安全。

五、施工进度1. 施工准备:3天;2. 平台搭建:5天;3. 防护措施:2天;4. 整体施工周期:10天。

建筑厂房卸货平台方案

建筑厂房卸货平台方案

建筑厂房卸货平台方案建筑厂房卸货平台方案一、引言建筑厂房卸货平台是建筑行业必不可少的一个环节,用于方便和效率地进行货物的卸载工作。

本方案旨在结合当前建筑厂房的实际需求,设计一套合理可行的建筑厂房卸货平台方案。

二、需求分析1. 载重能力:建筑厂房卸货平台需要具备足够的承重能力,能够承载各类建材和设备,如钢筋、混凝土等。

2. 卸货高度:平台需要具备合适的卸货高度,以便于工人通行、操作和卸货。

同时应考虑建筑厂房的标准高度和天花板高度。

3. 安全性能:平台的结构稳定、防滑性能好,能够确保工人在卸货过程中的安全。

4. 占地面积:根据建筑厂房可用空间,平台的占地面积应合理控制,以充分利用空间资源。

5. 卸货效率:卸货平台应具备高效率的功能,能够快速卸载货物,并保证建筑进度的顺利推进。

三、方案设计1. 结构设计:卸货平台的结构设计应以稳定性为主要考虑因素。

建议选用钢结构或钢混凝土结构,以保证足够的承重能力和结构稳定性。

2. 尺寸设计:根据不同建筑厂房的要求,卸货平台的尺寸可以进行适当调整。

一般建议平台宽度不小于2米,长度可根据建筑厂房的实际需求进行设计。

卸货高度一般与建筑厂房的标准高度相匹配。

3. 材料选择:平台面采用防滑材料,以提高工人的安全性能。

建议选择防滑橡胶板材或铝合金防滑条,能够有效防止工人在卸货时滑倒。

4. 安全设施:为保障工人的安全,应在卸货平台周围设置护栏和防护网,以防止意外事故的发生。

同时,平台出口处应有安全门,并设有报警装置,以确保工人的人身安全。

5. 设备配置:卸货平台可以配置电动或液压提升装置,以提高卸货效率。

建议选用滑升式升降平台或液压升降平台,能够快速、稳定地完成货物的卸载。

四、施工方案1. 确定平台的具体尺寸和结构,并进行详细的设计和计算,保证结构的稳定性和承重能力。

2. 根据施工图纸,组织施工人员进行施工准备工作,包括材料采购、设备调试等。

3. 施工过程中,要严格按照设计要求和施工规范进行操作,遵守相关安全规定,确保工人的安全。

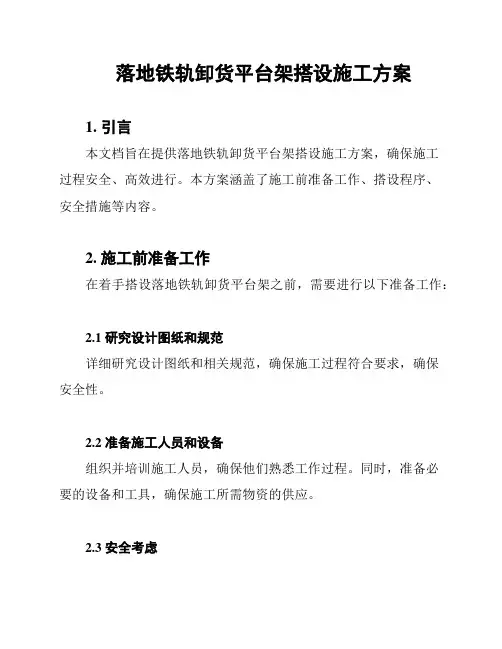

落地铁轨卸货平台架搭设施工方案

落地铁轨卸货平台架搭设施工方案

落地铁轨卸货平台架搭设施工方案1. 引言本文档旨在提供落地铁轨卸货平台架搭设施工方案,确保施工过程安全、高效进行。

本方案涵盖了施工前准备工作、搭设程序、安全措施等内容。

2. 施工前准备工作在着手搭设落地铁轨卸货平台架之前,需要进行以下准备工作:2.1 研究设计图纸和规范详细研究设计图纸和相关规范,确保施工过程符合要求,确保安全性。

2.2 准备施工人员和设备组织并培训施工人员,确保他们熟悉工作过程。

同时,准备必要的设备和工具,确保施工所需物资的供应。

2.3 安全考虑评估工作场地的安全风险,并采取适当的措施确保工人的安全。

制定必要的安全计划,包括应急救援措施等。

3. 搭设程序本节提供搭设落地铁轨卸货平台架的程序。

3.1 搭设基坑按照设计要求和图纸,在地面上挖掘基坑,并确保基坑的尺寸和位置准确无误。

3.2 架设框架将预制的铁轨卸货平台架件按照设计要求定位和连接。

确保正确的尺寸、角度和间距。

3.3 固定及连接使用适当的连接件,将架设好的铁轨卸货平台架固定在基坑内。

确保稳固并符合设计要求。

3.4 检测和调整完成架设后,对整个卸货平台架进行检测和调整。

确保结构平衡、水平和稳定。

3.5 施工记录在搭设过程中保持施工记录,记录每个步骤的细节和问题。

这将有助于后续的检查和维护工作。

4. 安全措施为确保施工过程中的安全,需要采取以下措施:4.1 安全防护施工现场应设置明显的安全警示标识,并配备必要的安全防护设施,如安全网和护栏等。

4.2 培训和安全教育在施工前,对施工人员进行安全培训和教育,使其熟悉施工过程中的风险和应对措施。

4.3 定期检查和维护定期对卸货平台架进行检查和维护,确保其结构安全并及时处理任何问题。

5. 总结本文档提供了搭设落地铁轨卸货平台架的施工方案,包括施工前准备、搭设程序和安全措施等内容。

在实施过程中,需要根据实际情况进行调整和改进,确保施工过程安全、高效进行。

货柜卸货平台安装施工方案

货柜卸货平台安装施工方案

项目名称:某物流中心货柜卸货平台安装工程项目地点:某物流中心施工工期:30天施工内容:货柜卸货平台的设计、制作、运输、安装及调试。

二、施工准备1. 技术准备(1)熟悉工程图纸,了解货柜卸货平台的设计要求、结构形式及尺寸;(2)掌握相关施工规范、质量标准和验收标准;(3)组织施工人员学习安装工艺,提高施工技能。

2. 组织准备(1)成立项目组,明确项目经理、技术负责人、施工负责人等;(2)制定施工组织设计,明确施工流程、进度安排、资源配置等;(3)组织施工人员、设备、材料进场。

3. 供应工作准备(1)采购所需设备、材料,确保质量合格、数量充足;(2)对设备、材料进行验收、检查,确保无质量问题;(3)制定运输方案,确保设备、材料安全、及时到达施工现场。

三、施工方案1. 施工流程(1)现场测量,确定卸货平台位置;(2)搭建临时施工平台,确保施工安全;(3)安装基础预埋件,确保平台稳定;(4)组装卸货平台,连接各部件;(5)调试卸货平台,确保运行正常;(6)验收合格后,交付使用。

2. 施工要点(1)基础施工:根据设计要求,对基础进行测量、放样,确保基础位置准确。

浇筑混凝土,达到设计强度后,进行预埋件安装;(2)卸货平台组装:按照设计图纸,将各部件进行组装,确保连接牢固、尺寸准确;(3)调试:对卸货平台进行运行测试,确保运行平稳、无异常;(4)验收:按照施工规范和质量标准,对卸货平台进行验收,确保达到设计要求。

四、施工质量控制1. 材料质量控制:对进场设备、材料进行验收,确保质量合格;2. 施工过程控制:严格按照施工规范和质量标准进行施工,确保施工质量;3. 成品保护:在施工过程中,采取有效措施,防止设备、材料损坏;4. 验收控制:按照验收标准,对卸货平台进行验收,确保达到设计要求。

五、施工安全措施1. 施工人员安全:加强施工人员安全教育,提高安全意识;2. 施工现场安全:设置安全警示标志,确保施工现场安全;3. 施工机械安全:定期检查、维护施工机械,确保机械运行正常;4. 火灾、事故应急预案:制定火灾、事故应急预案,确保及时应对突发情况。

装卸货平台设计5篇

装卸货平台设计5篇

装卸货平台设计5篇第一篇:装卸货平台设计装卸货平台设计本文旨在提供设计一个安全、高效的现代化装卸货平台的原则;重点在于以机动叉车或手动搬运车为主的托板运输的装卸货操作上。

典型的现代托板货物装卸平台包括一个高起的装卸货站台,一个作为站台与运输车辆之间连接浮桥作用的高度调节板和将货物搬运进出运输车辆的叉车或手动搬运车。

装卸货平台的设计是整个设施流程设计的重要组成部分。

装卸货平台是物料在设施流通程序的起点和终点,它将物料在室内流通与对外运输结合在一起,所以它必须与整个设施系统的效率相匹配,才能保持整个企业的高生产力。

装卸货平台亦是隐藏着许多危险的地方(包括叉车意外坠落平台等),故平台的安全设计必须与该设施的其它系统的高标准相匹配,重点考虑将这些危险降至最低,不能掉以轻心,以保障操作人员与生产安全。

地点的设计考虑装卸货平台位置的选择为减少物料搬运成本,平台的位置选择应考虑尽量缩短搬运工具/车辆在厂内的行驶距离。

在建筑物外将满载的运输车辆调动至指定地点远比将所载的物料逐托板搬运至室内指定地点容易。

平台位置的选择应充分考虑厂内生产流程及操作需要。

平台的布置有以下两种模式:-合并式:装货与卸货在同一平台(图一);-分离式:装货与卸货在不同平台(图二)。

合并式平台常用于物流量不大的小型厂房,但因这种平台需同时完成两种功能,所以不可避免地增加了搬运工具/车辆在厂房内行驶的距离。

物料在厂房的一端进入生产线,而生产程序结束于另一端的厂房多设置分离式平台;这样可最大限度地缩短物料在厂房内流动的距离。

厂区交通流向的设计车辆转弯时,应设计使司机驾驶位处于内圈位置,使司机视野良好,便于控制车辆。

因此在设计厂内车辆行驶路线时,应使车辆在转弯时,司机位处于内圈位置。

右行道国家,司机位处于驾驶室左部,车辆行驶路线应设计成逆时针方向(图3)。

相反,左行道国家,司机位处于驾驶室右部,车辆行驶路线应设计成顺时针方向(图4)。

设计高效的车辆交通流向,应考虑下列因素:-进出厂主通道应宽阔至足以满足最长货车的转弯半径需要;从效率和安全性方面考虑,应使货车向前驶入厂房,而不是后退进厂。

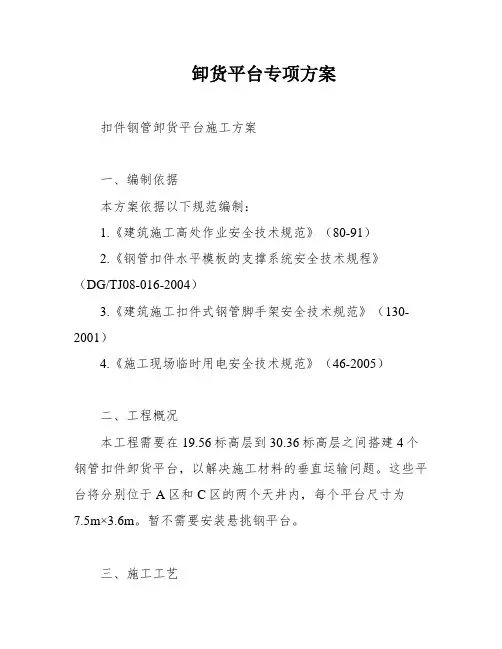

卸货平台专项方案

卸货平台专项方案

卸货平台专项方案扣件钢管卸货平台施工方案一、编制依据本方案依据以下规范编制:1.《建筑施工高处作业安全技术规范》(80-91)2.《钢管扣件水平模板的支撑系统安全技术规程》(DG/TJ08-016-2004)3.《建筑施工扣件式钢管脚手架安全技术规范》(130-2001)4.《施工现场临时用电安全技术规范》(46-2005)二、工程概况本工程需要在19.56标高层到30.36标高层之间搭建4个钢管扣件卸货平台,以解决施工材料的垂直运输问题。

这些平台将分别位于A区和C区的两个天井内,每个平台尺寸为7.5m×3.6m。

暂不需要安装悬挑钢平台。

三、施工工艺1、施工准备1)进场的木板、钢管、扣件等配件必须经过验收合格才能使用。

2)钢管表面必须平直光滑,壁厚均匀,没有裂缝、分层、毛刺、硬弯、电焊结疤,并做好防锈处理。

3)扣件不得有裂纹、变形和螺栓出现滑丝的缺陷,并做好防锈处理。

2、构造要求1)平台脚手架的杆件采用Φ48×3.5普通脚手钢管。

平台脚手架立杆横距为1.5m,纵距1.2m,步距1.8m,底部设通长离地200mm扫地杆。

平台脚手架搭设总高度分别为4m、7.6m、11.2m、14.8m位置在A、C区的天井内,具体详见附图。

每层平台脚手架必须设置拉结点,拉结点水平间距为3.6m,竖直间距为3.6m。

在转角和端部必须设置剪力撑,并与主体结构进行可靠拉结,大面上剪刀撑的开挡间距为9m。

平台脚手架操作层要满铺2’X8板,四周用Φ48×3.5钢管围设防护栏杆,防护栏杆高1.05m。

2)立柱采用单立杆,其接高采用对接扣件连接。

立柱的接头交错布置,两个相邻接头不得设在同步同跨内,相邻接头在高度方向错开的距离不小于500mm,各接头距主接点的距离不大于步距的1/3.平台脚手架底部立在原屋面砼板上,并采用统长2’X8’板,脚手架立柱立于2’X8’板上,确保平台脚手架底部均匀受力及稳定性。

卸料平台搭专项方案

卸料平台搭专项方案

一、编制依据1. 《建筑施工安全生产管理条例》2. 《建筑施工脚手架安全技术规范》3. 《建筑施工高处作业安全技术规范》4. 《建筑工程施工质量验收统一标准》5. 《建筑工程施工安全检查标准》二、工程概况本工程为某住宅楼项目,建筑高度为18层,建筑面积约为15000平方米。

施工过程中,为保障材料运输及卸载作业的安全、高效,特制定本卸料平台搭设专项方案。

三、卸料平台类型及要求1. 卸料平台类型:采用落地式钢管脚手架搭设。

2. 卸料平台要求:(1)平台尺寸:长×宽=6m×2m;(2)平台高度:根据实际需要确定,一般不超过1.5m;(3)平台立杆间距:不大于1.5m;(4)平台步距:不大于1.8m;(5)平台防护设施:设置防护栏杆、踢脚板、安全网等;(6)平台材料:选用合格钢管、扣件等。

四、施工准备1. 施工前,对操作人员进行安全技术交底,确保其了解本方案内容及操作规程。

2. 材料准备:提前准备合格钢管、扣件、防护栏杆、踢脚板、安全网等材料。

3. 施工工具准备:准备电钻、扳手、切割机等施工工具。

五、施工步骤1. 测量放线:根据施工图纸及现场实际情况,进行测量放线,确定卸料平台位置及尺寸。

2. 基础处理:对卸料平台基础进行处理,确保平整、坚实。

3. 搭设立杆:按照测量放线结果,搭设平台立杆,确保垂直、牢固。

4. 搭设横杆:在立杆上搭设横杆,确保平台结构稳定。

5. 搭设防护设施:在平台周边搭设防护栏杆、踢脚板、安全网等防护设施。

6. 搭设平台面:在横杆上铺设木板,形成平台面,并检查平整度。

7. 验收检查:搭设完成后,进行验收检查,确保平台结构安全、稳定。

六、安全注意事项1. 施工过程中,操作人员必须佩戴安全帽、系好安全带,确保自身安全。

2. 施工现场严禁吸烟、饮酒,严禁在平台上进行焊接、切割等作业。

3. 卸料平台周围设置警戒线,并派专人进行监护。

4. 卸料平台使用过程中,严禁超载、堆放易燃易爆物品。

卸货平台施工方案

卸货平台施工方案

卸货平台施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 施工材料准备 (5)2.2 施工设备准备 (6)2.3 施工人员准备 (7)三、卸货平台搭建 (8)3.1 架体搭设 (9)3.1.1 基础处理 (11)3.1.2 立柱安装 (12)3.2 平台板安装 (13)3.3 安全防护设施设置 (13)四、货物卸载与运输 (14)4.1 卸载作业 (15)4.2 货物搬运 (16)4.3 运输安排 (17)五、施工安全与质量控制 (18)5.1 安全管理措施 (18)5.2 质量控制标准 (19)六、施工进度与计划管理 (20)6.1 施工进度安排 (21)6.2 施工计划执行 (22)七、环境保护与文明施工 (23)7.1 环境保护措施 (24)7.2 文明施工管理 (25)八、应急预案与风险管理 (26)8.1 应急预案制定 (27)8.2 风险评估与应对 (29)九、施工总结与评价 (30)9.1 施工成果总结 (31)9.2 施工经验教训 (32)一、前言随着物流行业的快速发展,卸货平台的建设需求日益增加。

本方案旨在针对特定项目的卸货平台施工提供一套详尽、实用的指导方案,以确保施工过程的顺利进行以及最终工程质量的达成。

本项目施工方案的制定,依据了相关工程标准与设计准则,结合了实际情况,兼顾安全性、高效性、便捷性与成本等多方面的因素。

通过对施工环境、技术要求、工程管理等各方面的细致分析,力求打造出一个标准化、规范化的卸货平台,以满足物流运输的需求,提升整体作业效率。

我们对即将展开的卸货平台施工方案进行简要介绍,为后续具体施工提供方向和指导。

1.1 编制依据国家现行的建筑法律法规和标准,包括但不限于《中华人民共和国建筑法》、《建设工程质量管理条例》等。

国家及地方关于建筑施工安全、施工现场环境管理等方面的规定和要求。

相关行业的卸货平台建设标准和规范,如《装卸搬运设施设计与安装》等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、工程概况
本工程为新建工业厂房,结构类型为框架结构。

结构主体为梁450*1150、柱为1000*1000、层高超过米的框架形式。

主要材料:模板、钢筋、钢管扣件等一些施工材料用量大,因此须要在厂房东西方向各搭设一只钢平台,平台主梁长度4.5米,外挑3.5米,搁置1.0米,平台宽度2.2米。

具体搁置位置以方便施工为原则,但必须搁置在梁板结构面上。

二、材料选用
1、主梁:[16槽钢
2、次梁:[10槽钢
3、铺板:5mm厚麻纹钢板
4、护栏:Ф48×3.5钢管,内衬钢丝网片,栏杆高度1200。

5、吊耳:20厚铁板三边满焊。

6、钢丝绳:Ф18 6×19
三、卸料平台
从经济实用的角度考虑,卸料平台设计为悬挑式型钢平台。

南、北立面各一个,规格为(长*宽*高6.0*1.2*1.5)悬挑长度为4.0M。

平台上要设有限定荷载标牌,本工程卸料平台限重为1.5T。

主梁、次梁分别采用Ⅰ16槽钢,L100*12,所有构件均为螺栓连接,即为镀接,防护栏杆采用Φ4.8*3.5钢管,分别在50CM、150CM处设立两道,并与四周槽钢焊接,四周槽钢外侧面及防护栏均刷红白相间的油漆标识,并满布竹片板,平台每侧设两根6*19、Φ15.5钢丝
绳,每根绳设平具不少于3个,钢丝绳与卸料平台钢管架接触处垫橡胶胶皮,以缓冲钢丝绳的拉力。

钢丝绳通过梁上侧横对拉螺栓孔拉接,但两根钢丝绳不得拉结于同一个对拉螺栓孔,并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿过,平台底面设Φ16钢筋格栅板,与四周槽钢焊接,并在四周设18-25CM高的踢脚板。

悬挑钢平台搁置层搭设临时脚手架,钢平台的就位安装。

钢平台提升到位后,将钢索与吊耳连接,扳紧销栓,并调节钢平台上各个螺栓,让其均匀受力。

悬挑钢平台翻层时,应先在上一层布设安装四点拉索吊耳,然后用塔吊将悬挑钢平台稍微起高5-10cm(此时钢索已不受力),将上吊耳拉索卸扣拆除,最后将钢平台提升到位进行组装。

虽搭设了组装钢平台的临时操作脚手,仍需对扣件、脚手管、工具、组装吊耳支座及螺栓等细心操作。

在悬挑钢平台下层加设挑网,防止高空物坠落伤人。

四、卸料平台的施工工艺
卸料平台加工制作完成经验收合格后方可吊装,吊装时,先挂好四角的吊钩,传发初次信号。

但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装,吊钩的四条引绳应等长,保证平台在起吊过程中平稳,吊装至预定位置后,先将平台工字钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩,卸料平台安装完毕后方可使用,卸料平台的限重牌应挂在该平台附近的明显位置,要求提升一次验收一次。

五、倒料平台的稳定承载计算
此平台限载1.5t (总荷载),其稳定承载验算主要包括主梁、次梁、钢丝绳和预埋件的抗滑。

计算中采用的设计值为恒载标准值的1.2倍与活荷载标准值的1.4倍之各,在此不考虑中间钢丝绳承载的有利影响。

11. 2. 1 有关计算各数
11. 2. 2计算过程
六、结构构造和使用
1、悬挑式钢平台,制作虽有所不同,但其构造是采用梁板结构的型式。

由于是悬挑的,并无立柱支承,一边搁置于建筑物楼层边沿,平台的受荷较大,故不用钢管而采用槽钢作次梁和主梁。

至于铺板用5mm麻纹钢板。

2、悬挑式钢平台的搁支点与上部结点,必须位于建筑物上,不得设置在脚手架等施工设施上,斜拉杆或钢丝绳,应在两边各设前后两道。

两道中的一道均按单道作受力验算,特殊情况下,左右各只设一道时,其安全系数应比应采用两道时适当提高。

3、制作钢平台、吊点上需设四个经过验算的吊环,吊环用20mm
厚钢板制作。

钢平台两侧设有按规定设置固定的防护栏杆,钢平台设计时应考虑装拆容易。

4、安装好悬挑平台,钢丝绳应采用专用的卸扣扣牢,每根钢丝绳每头不少于3只夹具并设钢丝绳安全环。

吊装后须待横梁支撑点搁稳,电焊固定,钢丝绳接好,调整完毕,并经过检查验收后,方可松卸起重吊构,供上下操作使用,钢平台外口应略高于内口,不可向外下倾,钢丝绳与建筑构件围系处若有坚锐利口,可加软物作衬垫,以防钢丝绳磨损。

5、悬挑式钢平台在使用过程中,发现钢丝绳有锈蚀损坏,应及时更换,焊缝脱焊应及时补焊牢固。

钢平台上设有标明容许荷载值,使用中操作人员和物料的总重量不允许超过设计的容许荷载,并须设专人监督检查。

七、安全措施
1、进入施工现场必须戴好安全帽,扣好帽带。

2m以上高处作业,无可靠安全防护措施,必须系好安全带;不得酒后,穿硬底、带钉、易滑鞋靴进行高处作业。

2、攀登和悬空高处作业人员以及搭设高处作业安全设施人员,必须经过专业技术培训及专业合格,持证上岗;并必须定期进行体格检查。

3、施工前,应逐级进行安全技术教育及交底,落实所有安全技术措施和人身防护用品,未经落实时不得进行施工。

4、施工中对高处作业的安全技术设施,发现有缺陷和隐患时,
必须及时解决;危及人身安全时,必须停止作业。

5、雨天和雪天进行高处作业时,必须采取可靠的防滑、防寒和防冻措施。

凡水、冰、霜、雪均应及时清除。

遇上六级以上强风、沈雾等恶劣气候,不得进行露天攀登与悬空高处作业。

暴风雪及台风暴雨后,应对高处作业安全设施逐一加以检查,发现有松动、变形、损坏或脱落等现象,应立即修理完善。
