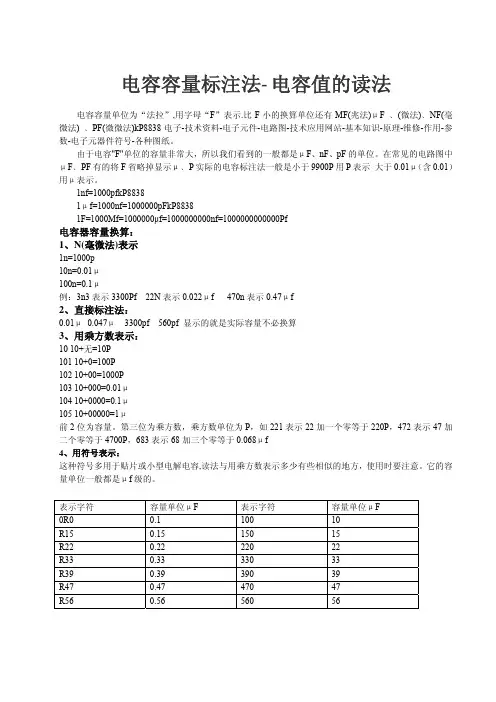

电容值的读法

电容值的读法
电容值的读法

电容容量单位为“法拉”,用字母“F”表示.比F小的单位还有MF(兆法)、μF(微法)、NF(毫微法) ﹑PF(微微法)

1F=1000Mf=1000000μf=1000000000nf=1000000000000Pf

1μf=1000nf=1000000pF

1nf=1000pf

由于电容"F"单位的容量非常大,所以我们看到的一般都是μF、nF、pF的单位。在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ(含0.01)用μ表示。

电容器容量换算:

1、N(毫微法)表示

1n=1000P

10n=0.01μ

100n=0.1μ

例:3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf

3、直接标注法:

0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算

4、用乘方数表示:

10 10+无=10P

101 10+0=100P

102 10+00=1000P

103 10+000=0.01

104 10+0000=0.1

105 10+00000=1μ

前2位为容量。第三位为乘方数,乘方数单位为P,如221表示22加一个零等于220P,472表示47加二个零等于4700P,683表示68加三个零等于0.068μf

5、用符号表示:

电容器误差精度值代号标识法:

电容误差值A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50%

电容器耐压值标示方法:

电容耐压等极:16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压,实际的电容有的电容器耐压值只写上"1250" 不写1250V 。

下面竖外公司电容器耐压表示识别方法:

注:字符代码说明英文字母表示有效数。英文字母前的阿拉伯数字表示数量级。1 表示101 即10 ,2表示10 即100,3表示10 即1000。

例:2J222J 含意是耐压630V 容量2200P 精度±5% 在如:2G473K 含意是耐压400V 电容器的容量0.047μf精度±10%

电容量标注象电阻那样有一个规律,通常是10﹑22﹑33﹑47﹑56﹑68﹑82﹑100进级,就凭这点很容易与耐压值区分开。
