Proe结构分析教程
[工学]proe基础教程_从入门到精通教学内容
![[工学]proe基础教程_从入门到精通教学内容](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/1442b36dae1ffc4ffe4733687e21af45b307fed0.webp)
CAD/CAM技术的历程
CAD/CAM History
20世纪90 年代
20世纪50 年代
•麻省理工研制第一台数控机床
•通过数控程序对零件进行加工
•研制“旋风”计算机并在其上描述零件
•利用计算机制作数控纸带 •实现NC程序自动化
▪ CAE可以对多种类型的对象的物理、力学性能进行分析， 模拟，干预，评价与优化。
❖什么是有限元分析 ?
▪ 有限元分析把求解区域看做由许多小的在节点处相互连接 的单位，利用方程求给出的节点的近似解。
三维建模技术
建模就是以计算机能够理解的方式，对 实体进行确切的定义，赋予一定的数学描述， 再以一定的数据结构形式对所定义的几何实 体加以描述，从而在计算机内部构造一个实 体的模型。
[工学]proe基础教程_从入 门到精通
课程目的:
❖ 对PRO/E软件有更深一层的认识
❖ 可以熟练的使用软件进行零件的建模
❖ 能够使用软件进行产品的装配
❖ 能够使用PRO/E出零件的二维图纸
PRO/E的应用范围
产品设计师 模具设计师 钣金设计师 数控工程师 PRO/E 基础应用
三、 建立基准轴的参照组合
❖ 选择一垂直的边或轴，单击 按钮，创建一通过选定边或轴的基准轴。 ❖ 选择两基准点或基准轴，单击 按钮，创建一通过选定的两个点或轴的
基准轴。 ❖ 选择两个非平行的基准面或平面，单击 按钮，创建一通过选定相交线
的基准轴。 ❖ 选择一条曲线或边及其终点，单击 按钮，创建一通过终点和曲线切点
造型特征
a) 基本特征(圆柱体,圆锥体) b) 附加特征(倒角,键槽,中心孔)
PROE初级教程(第二版)PPT课件
Tel:8 E-mail:
1
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
2
CAD发展简介
什么是CAD? CAD技术的四次革命
第一次,”贵族化”的曲面造型;
法国达索飞机制造公司在二维绘图系统CADAM的 基础上，开发出以表面模型为特点的自由曲面建模 方法，推出了三维曲面造型系统CATIA ;
但是新技术的发展往往是曲折和不平衡的。实体造 型技术既带来了算法的改进和未来发展的希望，也 带来了数据计算量的极度膨胀。
4
CAD发展简介
第三次革命,一鸣惊人的参数化技术
Parametric Technology Corp. 特点基于特征、全尺寸约束、全数据相关、尺寸
驱动设计修改 目标定位中端市场;
12
1.1 Pro/ENGINEER Wildfire 基础
实体建模 以特征为基础 参数化 父/子关系 关联性 以模型为中心
13
1.1 Pro/ENGINEER Wildfire 基础(续)
实体建模
➢ 包含如质量、体积和重心等属性。 ➢ 亦可检查组件中是否有干涉。
以特征为基础
➢ 一次建立一个简单特征。 ➢ 每次建立新特征时均可参照之前所建立的特征。
21
2.1 编辑模型
概念
➢ 选择 ➢ 隐藏/取消隐藏 ➢ 隐含/恢复 ➢ 编辑/编辑定义 ➢ 撤消/重做 ➢ 删除
22
2.2 选取特征、几何和元件
选取特征、几何或元件以对选定项目进行修改。 选取方法：
➢ 直接选取 ➢ 查询选取 ➢ 搜索工具 直接选取： ➢ 在模型上 ➢ 使用模型树 取消选取： ➢ 按CTRL 并再次选取 ➢ 在图形窗口中进行选取 ➢ “编辑”(Edit)>“选取”(Select)>“取消选取全部”(Deselect
proe模流分析及查看分析结果
模流分析及查看分析结果一、进入界面
先打开要进行分析的注塑件（或者组件），进入模具顾问程序“plasticadvisor”，选择需要分析的注塑件（如果打开的就是单个零件，可以直接点确定）进入分析界面
二、设置开模方向
右下角坐标系中Z轴为系统分析默认开模方向，该方向与注塑件实际开模方向需一致，不一致的话需要更改方向，上一步骤中的Z轴与很显然不是开模方向，顾需要旋转更改。
选择“Rotate”
然后点击零件，回出现一个框框：
输入旋转角度完成调整
三、分析模型，找出浇口最佳位置
单击分析向导
选择浇口位置
选择材料
然后选择下一步后完成，系统开始分析
点击关闭“close”，分析结果中蓝色部分是最佳浇口位置，红色为最差；
单击按钮
然后点击注塑件中蓝色位置，弹出对话框，选择是
弹出文件保存位置，系统回到注塑窗口
四、分析注塑结果
单击注塑向导
选择模流分析
注入材料
然后接受默认的材料，选择下一步，完成，系统开始分析。
分析结果如上，如果为绿灯就是没问题，黄则可能有问题，红色则表示一定有问题五、查看分析结果
从选择框里选择需要查看的项目
plasticflew塑流图
filltime填充时间
injectionpressure注射压力
flowfronttemp波前温度
pressuredrop压降图
qualityprediction产品质量图
glassmodel熔接纹
查看可以使用自动，也可以选择手动拖动，
其中熔接纹的查看方法与其他的不一样，选择后需要点击右侧的命令：。

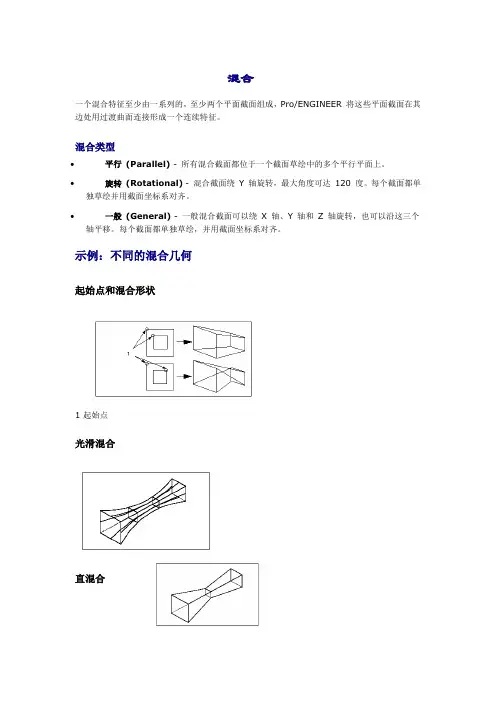

ProE官方教程---混合
混合一个混合特征至少由一系列的，至少两个平面截面组成，Pro/ENGINEER 将这些平面截面在其边处用过渡曲面连接形成一个连续特征。
混合类型∙平行(Parallel) - 所有混合截面都位于一个截面草绘中的多个平行平面上。
∙旋转(Rotational) - 混合截面绕Y 轴旋转，最大角度可达120 度。
每个截面都单独草绘并用截面坐标系对齐。
∙一般(General) - 一般混合截面可以绕X 轴、Y 轴和Z 轴旋转，也可以沿这三个轴平移。
每个截面都单独草绘，并用截面坐标系对齐。
示例：不同的混合几何起始点和混合形状1 起始点光滑混合直混合添加混合顶点1.从草绘器的"几何"(GEOMETRY)菜单中选择"高级几何"(Adv Geometry)。
2.从"高级几何"(ADV GEOMETRY) 菜单中选择"混合顶点"(Blend Vertex)。
3.选取现有几何图元的顶点。
在该顶点处将放置一个圆。
在同一点可以创建多个混合顶点。
每个附加顶点将创建一个直径渐增的同心圆。
使用混合顶点除了封闭混合外，每个混合截面包含的图元数都必须始终保持相同。
对于没有足够几何图元的截面，可以添加混合顶点。
每个混合顶点给截面添加一个图元。
但是，使用草绘或选定截面上的混合顶点可使混合曲面消失。
混合顶点可充当相应混合曲面的终止端，但被计算在截面图元的总数中。
可以在直混合或光滑混合中使用混合顶点（包括平行光滑混合），但只能用于第一个或最后一个截面中。
示例：添加混合顶点输入混合1.选择"高级特征选项"(ADV FEAT OPT)>"从文件"(From File)。
2.选取或创建一个坐标系来定位输入的混合数据。
3.输入文件名。
文件的扩展名必须是.ibl。
输入混合特征可以通过从一个ASCII 文件中读入数据点来创建混合。
《proe工程图培训》课件
界面介绍
菜单栏
proe的菜单栏包含了各种 功能和工具，用于创建、 编辑和分析工程图。
工具栏
工具栏上的按钮提供了快 速访问常用功能的方式， 使工程师能够高效地操作 软件。
图形区域
图形区域是显示实际工程 图的区域，工程师可以在 此进行绘图和编辑操作。
二维绘图
学习如何使用proe进行二维绘图是掌握工程图基础的关键。我们将介绍绘制 基本几何图形、标注和尺寸、投影方法等内容。
三维绘图
在这个部分，我们将学习如何在proe中创建和编辑三维几何图形。掌握三维绘图技巧是设计和分析复杂 工程结构的关键。
零件的创建和编辑
1
零件编辑
2
掌握如何对已有零件进行编辑和修改，
以满足设计变更和工程要求。
3
创建零件
学习如何从头开始创建一个零件，并 使用不同的特征和操作工具来实现设 计要求。
装配体设计
学习如何在proe中创建和编辑复杂装 配体，并解决装配过程中的冲突和干 涉问题。
装配体的创建和编辑
装配体概述
装配体是由多个零件组成的复 杂结构。我们将学习如何创建 和编辑装配体以及解决装配过 程中的问题。
装配顺序
装配分析
正确的装配顺序对于确保装配 体正常运行至关重要。我们将 介绍如何制定合理的装配顺序。
《proe工程图培训》PPT 课件
欢迎来到《proe工程图培训》PPT课件。通过这个课程，我将带你了解proe工 程图的基础知识和技巧，让你成为一名优秀的工程师。
课程简介
在这个部分，我们将讲解课程的目标和内容，介绍为什么学习proe工程图对工程师非常重要，以及课程 将如何帮助你提升工程图设计和分析的能力。
proe工程图概述
proe教学文档讲解
一、草绘草图绘制：1此图含有直线、圆、圆弧。
10草图绘制：2此图包括：直线、圆锥弧及样条曲线。
草图绘制：3二、拉伸（Extrude）特征“拉伸”是在完成二维截面的草图绘制后，垂直此截面长出实体或曲面。
三、旋转(Revolve)特征“旋转”是将二维截面绕着一条中心线旋转，做出一个旋转实体或曲面。
四、扫描（Sweep）特征“扫描”是将二维截面沿着一条轨迹线扫描出实体或曲面。
要创建或重新定义一个扫描特征，必须给定两大特征要素，即扫描轨迹和扫描截面。
1、扫描（1）无内部因素（No Inn Fcs）（2）增加内部因素（Add Inn Fcs）2、可变剖面扫描五、混合（Blend）特征“混合”是将数个二维截面混合在一起，形成一个实体或曲面，命令有下列两个：1、下拉式菜单插入（Insert）下的混合（Blend）；2、下拉式菜单插入（Insert）下的边界混合（Bounary Blend）（其命令图标为），仅能用于创建曲面。
六、扫描混合（Swept Blend）特征扫描混合是综合“扫描”及“混合”的特点来创建实体或曲面，其基本做法是将数个截面沿着一条轨迹线做混合的动作。
1、扫描混合特征简述将一组截面在其边处用过渡曲面沿某一条轨迹线“扫掠”形成一个连续特征，这就是扫描混合特征，它既具扫描特征的特点又有混合特征的特点。
扫描混合特征需要一条扫描轨迹和至少两个截面。
2、创建一个扫描混合特征草绘轨迹线→插入→扫描混合 例：4-pipe(烟斗)：（1）先作扫描轨迹线（草绘曲线）如图a ； （2）【插入】/【扫描混合】图b ；（3）【扫描】/【切口】，沿轨迹线切出φ1.5的孔，图c ； （4）【插入】/【旋转】，头部切出φ10的孔。
草绘曲线→扫描混合→扫描→旋转→修饰七、螺旋扫描（Helical Sweep ）特征 1、螺旋扫描特征简述图a图b图c图d将一个截面沿着螺旋轨迹线进行扫描，从而形成螺旋扫描特征。
2、创建一个螺旋扫描特征（5-helicalsweep）步骤：【插入】/【螺旋扫描】/【伸出项】/【constant（常数）】/【Thru Axis（穿过轴）】/【Right Handed（右手定则）】/【Done（完成）】，选取草绘平面FRONT，参考平面RIGHT（右），绘制如图轨迹线，图a。
proe焊件结构
proe焊件结构
ProE（Pro/Engineer）是一款广泛使用的三维CAD/CAM/CAE软件，广泛应用于制造业的各个领域。
在ProE中创建焊件结构可以通过以下步骤实现：
1. 打开ProE软件，并创建一个新的装配文件。
2. 在装配文件中，导入需要焊接的零件。
可以通过“插入”菜单中的“零件”命令来完成这一步。
3. 在装配文件中，将零件进行定位和约束。
可以使用ProE的各种约束工具，如“固定”、“平行”、“共面”等，来确保零件的位置和姿态正确。
4. 在装配文件中，创建焊接特征。
可以使用ProE的“焊缝”工具来创建各种类型的焊缝，如角焊缝、对接焊缝等。
在创建焊缝时，需要指定焊缝的起点和终点，以及焊缝的参数（如焊缝宽度、高度等）。
5. 保存并关闭装配文件。
通过以上步骤，就可以在ProE中创建焊件结构。
需要注意的是，在创建焊
件结构时，需要考虑焊接工艺和焊接要求，以确保焊件结构的可靠性和精度。
同时，还需要根据实际情况进行调整和修改，以获得最佳的焊接效果。
ProE5.0全套实用教程
介绍如何在Pro/Engineer 5.0中进行基础装配操作，包括元件的插入、定位和约束等。
基础装配
基础命令介绍
基础实例操作
简单零件建模
通过一个具体的简单零件实例，演示从草图到三维建模的全过程，包括特征的创建和修改等。
装配实例
通过一个具体的装配实例，演示如何在Pro/Engineer 5.0中进行装配操作，包括元件的插入、定位和约束等。
总结词
在玩具车设计综合实例中，学员将学习如何使用proe5.0进行草图绘制、特征创建、装配设计等操作。通过这个案例，学员可以掌握proe5.0的基本操作和建模技巧，为后续复杂产品设计打下基础。
详细描述
综合实例一：玩具车设计
总结词
手机外壳设计是proe5.0综合实例中的进阶案例，通过学习手机外壳设计，可以掌握proe5.0的高级功能和复杂建模技巧。
模具材料
了解模具的基本结构，包括动模、定模、型腔、型芯等部分。
模具结构
模具设计基础
分模面的选择
使用Pro/E软件创建分模面，并对其进行编辑和调整，以满足模具设计的需要。
分模面的创建
分模面的分析
对分模面进行可行性分析，检查是否存在干涉、倒扣等问题，以确保模具设计的正确性。
根据产品结构和模具设计要求选择合适的分模面，确保模具易于加工和装配。
后处理参数
后处理参数包括输出格式、单位、机床坐标系等，需要根据机床特点和加工需求进行设置。
后处理验证
后处理后需要对加工程序进行验证，检查是否有错误或遗漏，确保加工过程的顺利进行。
后处理设置
06
CHAPTER
proe5.0综合实例
玩具车设计是proe5.0综合实例中的基础案例，通过学习玩具车设计，可以掌握proe5.0的基本操作和建模技巧。
proe 教程全全全
5．圆或圆弧的位置标注
圆或圆弧的位置可以由以下尺寸确定： （1）选择圆心与参照图元，标注圆心与参照图元之间的距离。如图3-18（a） 所示。 （2）选择圆或圆弧与参照图元，标注圆周与参照图元之间的距离，系统自动将 尺寸界线与所选的圆或圆弧相切。如图3-18（b）所示。 命令执行后，分别单击选取圆或圆弧的圆周以及参照图元，以鼠标中键点取尺 寸位置，即可标注圆周与参照图元之间的距离。 当选择的参照图元仍然是圆或圆弧，则在点取尺寸位置后，系统弹出如图3-19 所示的“尺寸定向”对话框，选择竖直或水平，单击“接受”按钮，即可标注两 个圆周之间的距离。如图3-18（b）所示，尺寸12.28为圆与圆弧的水平距离。
a 两条线段
b 添加垂直约束 图3-6 垂直与平行约束
c 添加垂直平行约束
3．相切约束
第1步，在“约束”对话框中选择 图标按钮。 第2步，系统提示“选取两图元使它们相切。”时，选取直线段以及圆弧或圆， 被选中的直线与圆弧或圆成为相切的图元，如图3-7所示。
a 原草图
b 添加相切约束
图3-7 相切约束
a ”杂项“选项卡设置约束符号的显示
b “约束”选项卡设置可用的约束条件
图3-5 “草绘器”优先选项对话框
3．几何约束条件的控制
在使用自动设置约束创建图元的过程中，系统所显示的几何约束为活动约束， 并以红色显示，用户可以在单击鼠标进行定位前，对几何约束加以控制。 （1）如果不希望设置系统显示的活动约束，可以单击鼠标右键以禁用该约 束，如图3-3（b）所示，禁止使用两点水平对正约束。再次单击鼠标右键可以 重新启用活动约束。 （2）如果某个活动约束重要，可以在单击鼠标右键的同时按住Shift 键， 以锁定该约束，如图3-4所示，锁定水平约束条件。再次用同样的方法即可解 除锁定约束。 （3）当多个约束处于活动状态时，可以使用 Tab 键在各活动约束之间进行 切换，以选择所需要的约束条件。
proe基础教程(完整版)
在Proe中，可以通过选择相应 的工具按钮，进行相应的装配 操作。
爆炸视图
爆炸视图是将装配体中的各个零 件按照一定的规则拆分开来，以 展示零件之间的相对位置和配合
关系。
通过爆炸视图，可以更加清晰地 了解装配体的结构和组成。
在Proe中，可以通过选择相应的 工具按钮，生成爆Βιβλιοθήκη 视图，并对其进行编辑和调整。
5. 保存文件。
案例二：复杂零件建模
总结词
提高建模技巧
详细描述
通过创建一个复杂的零件模型，学习如何使用Proe的高级功能，如混合特征、扫描特征和参数化设计 等。
案例二：复杂零件建模
案例步骤
1. 打开Proe软件，打开上一次保存的文件或创建 一个新文件。 2. 使用草绘工具绘制复杂零件的轮廓。
案例二：复杂零件建模
满足设计要求。
装配约束
装配约束是用于定义零件之间相对位置和方向的参数或条件。 常见的装配约束包括：固定、对齐、相切、同心等。
在Proe中，可以通过选择相应的约束工具，将零件约束到指定的位置和方向上。
装配操作
装配操作是指在装配过程中进 行的各种操作，如添加、删除、 移动、旋转等。
通过装配操作，可以调整零件 的位置和方向，以满足设计要 求。
05
Proe工程图基础
工程图概述
工程图是Proe中的一个重要模块，用 于将三维模型转换为二维图纸，以便 进行打印、出版和归档。
工程图是工程设计和制造过程中的重 要组成部分，是沟通设计意图和制造 要求的重要媒介。
工程图可以包含各种视图、标注、注 释和表格，以便清晰地表达三维模型 的形状、尺寸和特征。
基于多个面或基准生成三维实体。
拔模特征
对模型进行拔模处理，以实现特定角 度的斜切。
