(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910278319.3(22)申请日 2019.04.09(71)申请人 中科电力装备集团变压器有限公司地址 233000 安徽省蚌埠市长征南路829号8号厂房(72)发明人 王小飞 杨坤生 施洪华 王丹 (51)Int.Cl.H01F 27/33(2006.01)H01F 27/06(2006.01)H01F 27/02(2006.01)H01F 27/08(2006.01)F16F 7/00(2006.01)(54)发明名称一种用于干式变压器的降噪结构(57)摘要一种用于干式变压器的降噪结构，包括外壳、第一紧定件、第一连接板、底座箱和减震板；底座箱的下端面设有减震板，底座箱的第一开口内设有支撑台；底座箱内设有的减震组件分别连接支撑台和底座箱；支撑台上设有第二连接板，第二连接板滑动连接导向杆；导向杆外套结减震弹簧；支撑台的上端面设有安装槽；安装槽的底部均设有第二通孔；安装槽内均设有吹风装置；第二通孔的内壁均设有第一吸音层；第一连接板分别设置在外壳上，第一连接板通过第一紧定件连接底座箱；外壳内壁上设有噪音阻隔片，外壳内设有变压器；变压器可拆卸连接支撑台。
本发明提供的降噪结构可有效的对干式变压器运行产生的噪音进行消除，且可对其进行散热降温。
权利要求书2页 说明书5页 附图4页CN 109887728 A 2019.06.14C N 109887728A权 利 要 求 书1/2页CN 109887728 A1.一种用于干式变压器的降噪结构，其特征在于，包括外壳（1）、第一紧定件（2）、第一连接板（3）、底座箱（4）和减震板（6）；底座箱（4）的下端面设有减震板（6），底座箱（4）的上端面设有第二盲孔和第一开口，底座箱（4）的第一开口内设有支撑台（7）；底座箱（4）上设有进风孔（12），底座箱（4）内设有导向杆（9）、第一减震弹簧（10）、第二连接板（11）和第二减震弹簧（13）；第二连接板（11）分别设置在支撑台（7）上，第二连接板（11）上设有竖直的第一通孔；导向杆（9）分别穿过第一通孔，且导向杆（9）的两端分别连接底座箱（4）；第一减震弹簧（10）分别套结在导向杆（9）的下端外侧；第二减震弹簧（13）分别套结在导向杆（9）的上端外侧；第一连接板（3）分别设置在外壳（1）上，且第一连接板（3）上设有竖直的第三通孔；第一紧定件（2）分别依次螺纹旋入第三通孔和第二盲孔内；外壳（1）内设有第一隔板（19）；第一隔板（19）将外壳（1）内部分为上侧的第一安装仓和下侧的第二安装仓；第一安装仓内并排设有两个第二隔板（21）；第二隔板（21）将第一安装仓内部分为两侧的进气仓和中间的出气仓；第二隔板（21）上均设有用于连通进气仓和出气仓的第四通孔（22）；进气仓内壁上均设有第二吸音层；出气仓上设有散热孔（108）；第一隔板（19）上设有用于连通第二安装仓和进气仓的第五通孔（20）；第二安装仓内壁上设有噪音阻隔片（17），且第二安装仓内设有变压器（16）、第二紧定件（15）和底板（14）；变压器（16）安装在底板（14）上；底板（14）上设有竖直的第六通孔；第二紧定件（15）分别依次螺纹旋入第六通孔和第一盲孔（72）内。
一种防震变压器[实用新型专利]
![一种防震变压器[实用新型专利]](https://img.taocdn.com/s3/m/9383d2ebcf2f0066f5335a8102d276a2002960e4.png)
(10)授权公告号(45)授权公告日 (21)申请号 201420853022.8(22)申请日 2014.12.30H01F 27/06(2006.01)H01F 27/33(2006.01)F16F 15/04(2006.01)(73)专利权人滨州学院地址256603 山东省滨州市黄河五路391号(72)发明人张宝杰 高发亮 贾荣丛(74)专利代理机构济南舜源专利事务所有限公司 37205代理人李舜江(54)实用新型名称一种防震变压器(57)摘要本实用新型涉及一种防震变压器，包括固定于第一底座上的变压器本体，第一底座的下方设有减震装置，所述减震装置包括顶板，顶板与所述第一底座固定连接，顶板的下方设有支撑柱，支撑柱的底部固定于第二底座上，第二底座通过螺栓固定于地面上，顶板与支撑柱之间设有弹性缓冲垫，顶板中间位置的下部设有减震器，减震器包括与顶板固定连接的上管口，与上管口固定连接的上面板，与上面板通过弹簧连接的下面板，与下面板连接的下管口，上面板与下面板之间还设有气囊，减震器通过下管口连接有缓冲体，缓冲体的两侧设有缓冲架，缓冲架固定于第二底座上，缓冲体的底部设置有密封垫，密封垫通过钢板固定于缓冲体底部，缓冲体与缓冲架之间形成空气缓冲室。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图1页(10)授权公告号CN 204303500 U (45)授权公告日2015.04.29C N 204303500U1.一种防震变压器，包括变压器本体，所述变压器本体通过螺栓固定于第一底座上，所述第一底座的下方设置有减震装置，所述减震装置包括顶板，所述顶板与所述第一底座固定连接，所述顶板的下方设置有支撑柱，所述支撑柱的底部固定于第二底座上，所述第二底座通过螺栓固定于地面上；其特征在于：所述顶板与支撑柱之间设置有弹性缓冲垫，所述顶板中间位置的下部设置有减震器，所述减震器包括与顶板固定连接的上管口，与上管口固定连接的上面板，与上面板通过弹簧连接的下面板，与下面板连接的下管口，所述上面板与下面板之间还设置有气囊，所述减震器通过下管口连接有缓冲体，所述缓冲体的两侧设置有缓冲架，所述缓冲架固定于第二底座上，所述缓冲体的底部设置有密封垫，所述密封垫通过钢板固定于缓冲体底部，所述缓冲体与缓冲架之间形成空气缓冲室。
一种变压器防震减噪装置[实用新型专利]
![一种变压器防震减噪装置[实用新型专利]](https://img.taocdn.com/s3/m/2557acfa52d380eb63946d23.png)
专利名称：一种变压器防震减噪装置专利类型：实用新型专利
发明人：商长安
申请号：CN201720940082.7
申请日：20170728
公开号：CN207097638U
公开日：
20180313
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器防震减噪装置，包括在变压器壳体上安装的防震垫，防震垫两侧均设有第一凹槽，变压器壳体内侧设有内防震板、外侧设有外防震板，内防震板均通过第一防震底座安装在地面上，每个外防震板均通过第二防震底座安装在地面上，在内防震板上均安装一组与相应防震垫对应的缓冲垫，在外防震板上均安装另外一组与相应防震垫对应的缓冲垫，在缓冲垫上均设有第二凹槽，在相互对应的第一凹槽和第二凹槽内设有消音缓冲弹簧。
本实用新型的优点：在外壳四周的侧壁上打孔，在每个孔内卡接消音缓冲垫，消音缓冲垫与相应的缓冲垫之间通过消音缓冲弹簧连接，有效的降低变压器外壳的震动幅度，减小声音。
申请人：河南远中电力设备有限公司
地址：467300 河南省平顶山市鲁山县人民路东段北160号
国籍：CN
更多信息请下载全文后查看。
一种带防护装置的变压器[发明专利]
![一种带防护装置的变压器[发明专利]](https://img.taocdn.com/s3/m/64574b531a37f111f0855b20.png)
专利名称：一种带防护装置的变压器专利类型：发明专利
发明人：乔兴友
申请号：CN201611177377.X
申请日：20161219
公开号：CN106601439A
公开日：
20170426
专利内容由知识产权出版社提供
摘要：本发明提供了一种带防护装置的变压器，属于变压器领域。
它解决了现有变压器上的散热片易变形的问题。
本带防护装置的变压器，包括变压器箱体，箱体外侧四周固定有若干散热片，且箱体每一侧对应的若干散热片相互平行，还包括防护罩，防护罩盖合在箱体顶部，且防护罩底部设有若干连接杆，连接杆端部设有垫块，垫块具有两个相互平行的支撑面，且相邻散热片之间穿入有一根连接杆，且垫块对应的两个支撑面分别与相邻的散热片相抵，且支撑面抵在散热片几何中心位置。
防护罩盖合在箱体顶部，可以对箱体进行防护，同时散热片通过垫块的支撑面进行支撑，能保证散热片稳定，防止散热片变形受损，且连接杆连接在防护罩底部，能方便整体拆卸或安装防护罩。
申请人：乔兴友
地址：233300 安徽省蚌埠市五河县申集镇南乔村215号
国籍：CN
更多信息请下载全文后查看。

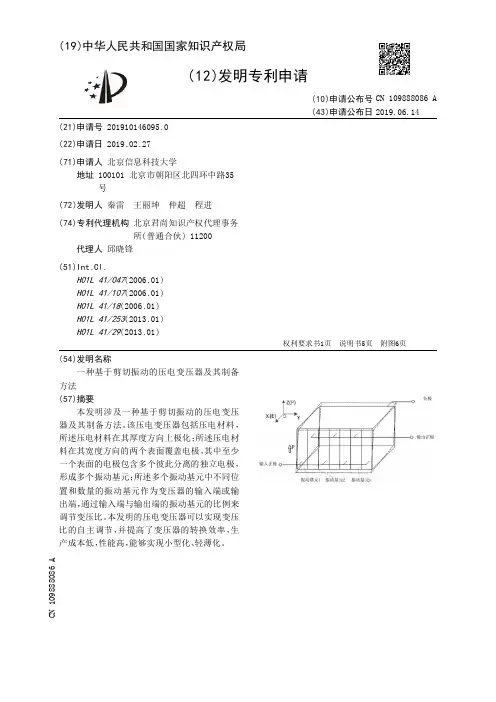

【CN109888086A】一种基于剪切振动的压电变压器及其制备方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910146095.0(22)申请日 2019.02.27(71)申请人 北京信息科技大学地址 100101 北京市朝阳区北四环中路35号(72)发明人 秦雷 王丽坤 仲超 程进 (74)专利代理机构 北京君尚知识产权代理事务所(普通合伙) 11200代理人 邱晓锋(51)Int.Cl.H01L 41/047(2006.01)H01L 41/107(2006.01)H01L 41/18(2006.01)H01L 41/253(2013.01)H01L 41/29(2013.01)(54)发明名称一种基于剪切振动的压电变压器及其制备方法(57)摘要本发明涉及一种基于剪切振动的压电变压器及其制备方法。
该压电变压器包括压电材料，所述压电材料在其厚度方向上极化；所述压电材料在其宽度方向的两个表面覆盖电极，其中至少一个表面的电极包含多个彼此分离的独立电极，形成多个振动基元；所述多个振动基元中不同位置和数量的振动基元作为变压器的输入端或输出端，通过输入端与输出端的振动基元的比例来调节变压比。
本发明的压电变压器可以实现变压比的自主调节，并提高了变压器的转换效率，生产成本低，性能高，能够实现小型化、轻薄化。
权利要求书1页 说明书5页 附图6页CN 109888086 A 2019.06.14C N 109888086A权 利 要 求 书1/1页CN 109888086 A1.一种基于剪切振动的压电变压器，其特征在于，包括压电材料，所述压电材料在其厚度方向上极化；所述压电材料在其宽度方向的两个表面覆盖电极，其中至少一个表面的电极包含多个彼此分离的独立电极，形成多个振动基元；所述多个振动基元中不同位置和数量的振动基元作为变压器的输入端或输出端，通过输入端与输出端的振动基元的比例来调节变压比。
2.根据权利要求1所述的压电变压器，其特征在于，所述压电材料为具有高机电耦合系数和机械品质因数的压电材料，包括压电陶瓷、压电晶体。
一种具有减震抗震的变压器[实用新型专利]
![一种具有减震抗震的变压器[实用新型专利]](https://img.taocdn.com/s3/m/0a60bfb877232f60ddcca1f7.png)
专利名称：一种具有减震抗震的变压器专利类型：实用新型专利
发明人：张永
申请号：CN202020295424.6
申请日：20200311
公开号：CN212136113U
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有减震抗震的变压器，包括用于做整体装置结构支撑的底座和用于做初步防护的外箱体，外箱体的内壁设置有抗震填充物，外箱体的底部中心设置有底座，底座的顶端设置有抗压弹簧，抗压弹簧的顶端设置有支撑板，支撑板的顶端设置有变压器本体。
该种具有减震抗震的变压器，该种具有减震抗震的变压器，通过设置有外箱体、抗震填充物和内箱体进行外部抗震防护，通过设置有挂顶弹簧配合横梁使得变压器本体处于半悬挂状态配合抗压弹簧用于减少上下震动，通过设置有二十四组滑动装置配合支撑板和侧弹簧进行均匀减少侧边震动，从而防止变压器本体受到震动对内部固件造成伤害提高变压器本体的使用寿命，减少变压器本体的维护费用。
申请人：徐州鹏程电气有限公司
地址：221000 江苏省徐州市潘塘办事处潘塘村
国籍：CN
代理机构：徐州创荣知识产权代理事务所(普通合伙)
代理人：晏荣府
更多信息请下载全文后查看。
一种具有抗压减震功能的变压器[实用新型专利]
![一种具有抗压减震功能的变压器[实用新型专利]](https://img.taocdn.com/s3/m/f4aabe69d4d8d15abf234e94.png)
专利名称：一种具有抗压减震功能的变压器专利类型：实用新型专利
发明人：陈祥敏,白星振,林京秋
申请号：CN201721248527.1
申请日：20170927
公开号：CN207302803U
公开日：
20180501
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有抗压减震功能的变压器，包括底板，底板上端固定有固定块，底板两端设有滑槽A，固定块两端铰接有斜板，斜板边缘固定有套筒，套筒内插入有竖杆，竖杆底端固定有滑块，滑块在滑槽A内滑动，套筒下端固定有弹簧，斜板上设有滑槽B，滑槽B内滑动连接有T 形滑块，T形滑块上端固定有横板，横板上固定有变压器本体，横板和斜板之间固定有蜂窝支撑块，蜂窝支撑块两侧固定有橡胶密封层，横板侧端固定有导管，导管与蜂窝支撑块和通风口连通，蜂窝支撑块对变压器起到减震的作用，震动时压缩空气对变压器散热，斜板可以起到二次减震的效果，相比其他结构更加稳定，防止变压器受到环境影响或者受到外力冲击时损坏，造成损失。
申请人：山东科技大学
地址：266590 山东省青岛市黄岛开发区前湾港路579号
国籍：CN
更多信息请下载全文后查看。
一种变压器减震装置[实用新型专利]
![一种变压器减震装置[实用新型专利]](https://img.taocdn.com/s3/m/6c2880337f1922791788e81b.png)
专利名称：一种变压器减震装置专利类型：实用新型专利
发明人：顾胜坚,翁天海
申请号：CN202020280702.0申请日：20200309
公开号：CN211693359U
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种变压器减震装置，包括上支撑座、下支撑座、第一减震机构和第二减震机构，所述上支撑座的中部具有第一U形架，所述下支撑座的中部具有第二U形架，所述第一减震机构包括固定座、缓冲座、第一弹簧和碟簧组，所述固定座内设有中心导柱，所述缓冲座的下端安装于固定座内，所述缓冲座内具有第二缓冲腔，所述中心导柱插入第二缓冲腔内，所述中心导柱与第二缓冲腔之间连接有第一弹簧，所述中心导柱的外部套设有碟簧组，所述第一减震机构的两侧对称设有第二减震机构，所述第二减震机构为阻尼器。
该减震装置可以减少由于震动造成的变压器抖动现象，减小震动对变压器的损害，能够提高变压器整体的抗震能力。
申请人：杭州钱江电气集团股份有限公司
地址：311200 浙江省杭州市萧山区瓜沥镇光明工业区
国籍：CN
代理机构：杭州中利知识产权代理事务所(普通合伙)
代理人：韩洪
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910118849.1
(22)申请日 2019.02.16
(71)申请人 天津通安变压器有限公司
地址 300350 天津市津南区八里台镇丰泽
三大道15号
(72)发明人 刘祥敏
(74)专利代理机构 天津市科航尚博专利代理事
务所(普通合伙) 12234
代理人 吴疆
(51)Int.Cl.
H01F 27/06(2006.01)
H01F 27/33(2006.01)
(54)发明名称一种具备减震防护的大型变压器(57)摘要本发明提供一种具备减震防护的大型变压器，包括载板、螺纹杆、弧形槽、半球形块、钢板弹簧以及底板，载板上端面左部位置以及右部位置均加工通孔，通孔内部贯穿安装螺纹杆，螺纹杆下端通过螺纹啮合在螺纹孔内部，螺纹孔加工在半球形块上端面，半球形块安装在弧形槽内部，弧形槽加工在底板上端面左部位置以及右部位置，螺纹杆外侧设置弹簧，弹簧上端与载板下端面相贴合，弹簧下端与底板上端面相贴合，载板下端面左右对称固定支座，支座内部安装圆轴，钢板弹簧下端安装在底板上端面，钢板弹簧上端套装在圆轴环形侧面，从而实现变压器本体进行减震防护，本发明结构合理，便于维修操作，减震效果好，
可靠性高。
权利要求书1页 说明书3页 附图1页CN 109887720 A 2019.06.14
C N 109887720
A
权 利 要 求 书1/1页CN 109887720 A
1.一种具备减震防护的大型变压器，包括变压器本体(1)以及支撑组件(2)，其特征在于：所述变压器本体(1)安装在支撑组件(2)上端，所述支撑组件(2)包括载板(201)、螺纹杆(202)、弧形槽(205)、半球形块(206)、钢板弹簧(210)以及底板(213)，所述载板(201)连接在变压器本体(1)下端面，所述载板(201)上端面左部位置以及右部位置均加工通孔(203)，所述通孔(203)内部贯穿安装螺纹杆(202)，所述螺纹杆(202)下端通过螺纹啮合在螺纹孔(207)内部，所述螺纹孔(207)加工在半球形块(206)上端面，所述半球形块(206)安装在弧形槽(205)内部，所述弧形槽(205)加工在底板(213)上端面左部位置以及右部位置，所述螺纹杆(202)外侧设置弹簧(204)，所述弹簧(204)上端与载板(201)下端面相贴合，所述弹簧(204)下端与底板(213)上端面相贴合，所述载板(201)下端面左右对称固定支座(211)，所述支座(211)内部安装圆轴(212)，所述钢板弹簧(210)下端安装在底板(213)上端面，所述钢板弹簧(210)上端套装在圆轴(212)环形侧面，所述底板(213)上端面中部位置左右对称设置千斤顶(208)，所述千斤顶(208)上端连接抬升板(209)，且抬升板(209)设置在载板(201)下侧。
2.根据权利要求1所述的一种具备减震防护的大型变压器，其特征在于：所述载板(201)设有两块，两块所述载板(201)前后对称连接在变压器本体(1)下端面，且两块载板(201)下端均通过弹簧(204)以及钢板弹簧(210)与底板(213)相连接。
3.根据权利要求1所述的一种具备减震防护的大型变压器，其特征在于：所述抬升板(209)上端面安装减震橡胶垫，且减震橡胶垫通过螺钉与抬升板(209)相连接。
4.根据权利要求1所述的一种具备减震防护的大型变压器，其特征在于：所述钢板弹簧(210)下侧的底板(213)上端面加工防滑纹，且防滑纹横截面呈波浪形。
5.根据权利要求1所述的一种具备减震防护的大型变压器，其特征在于：所述螺纹杆(202)上端包裹防滑胶套，且防滑胶套通过螺钉与螺纹杆(202)相连接。
6.根据权利要求1所述的一种具备减震防护的大型变压器，其特征在于：所述螺纹杆(202)与通孔进行过渡配合。
2。
