KYN29高压开关柜机构故障检修作业指导书
开关柜检修作业指导书
l)柜体内设备与外界环境密封可靠，密封材料应使用防火、防水材料进行封堵，且封堵严密。
m)电气联锁装置、机械联锁装置及其之间的联锁功能动作准确可靠。
n)断路器手动、电动分合闸正常，机械特性试验合格。
o)测试开关柜整体回路电阻三相平衡。
a)断开与开关柜相关的各类电源并确认无电压。
b)工作前，操动机构应充分释放所储能量。
b)新绝缘件的基础安装尺寸与旧基础安装尺寸相符。c)触头盒、穿柜套管的等电位线连接良好，触头盒固定牢固可靠，触头盒内一次导体应进行倒角
处理；35kV穿柜套管、触头盒应带有内外屏蔽结构（内部浇注屏蔽网）均匀电场，不得采用
无屏蔽或内壁涂半导体漆屏蔽产品。屏蔽引出线应使用复合绝缘外套包封。
d)用于大电流回路（主变总路、分段、母线）的穿墙套管底板，应采用非导磁材质，并加设防涡
c)拆除、搬运时，应有防脱落措施，避免机械伤害。
d)手车式开关隔离挡板保持封闭，并设置明显的警示标志。
2.2固定式断路器更换
a)拆除时，应确定一、二次接线等均已断开连接。b)绝缘表面无损伤、胶装良好。
c)固定螺栓连接紧固，外壳接地良好。
d)接线板金属表面光洁，涂有薄层中性凡士林，固定牢固，接触良好。
c)螺栓应对称均匀紧固，力矩符合产品技术规定，密封面的连接螺栓应涂防水胶。
d)新SF6气体应经检测合格，充气管道和接头应进行清洁、干燥处理，严禁使用橡胶管道，充气
时应防止空气混入。
e)对于现场无需抽真空的SF6开关柜，在充气前应检测预充气体的含水量合格。
f)柜体内充气24小时之后应进行密封性试验。
g)充气完毕后静置24小时后进行含水量测试检测，必要时进行气体成分分析。
e)机构及转动部件灵活、各转动部分涂抹适合当地气候的润滑脂或润滑油。
10kVKYN型开关柜检修作业指导书共19页
10kV（KYN型）开关柜检修作业指导书1 范围
本作业指导书适用于10kV （KYN型）开关柜检修工作。
2 检修前准备
2.1 备品备件（见表1）
表1 备品备件
第 1 页
2.2 工器具（见表2）
表2 工器具
2.3 材料（见表3）
表3 材料
第 2 页
2.4 危险点分析（见表4）
表4 危险点分析
第 3 页
2.5 安全措施（见表5）
表5 危险点分析
第 4 页
3 检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
第 5 页
第 6 页
第 7 页
第 8 页
第 9 页
第 10 页
第 11 页
第 12 页
第 13 页
第 14 页
4 设备检修记录卡(见表7)
表7 设备检修记录卡
第 15 页
接上表
第 16 页
第 17 页
希望以上资料对你有所帮助，附励志名言3条：：
1、世事忙忙如水流，休将名利挂心头。
粗茶淡饭随缘过，富贵荣华莫强求。
2、“我欲”是贫穷的标志。
事能常足，心常惬，人到无求品自高。
3、人生至恶是善谈人过；人生至愚恶闻己过。
第 18 页。

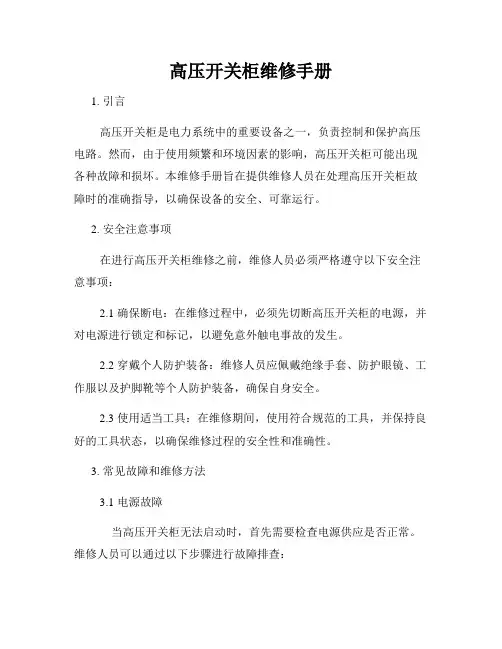

高压开关柜维修手册
高压开关柜维修手册1. 引言高压开关柜是电力系统中的重要设备之一，负责控制和保护高压电路。
然而，由于使用频繁和环境因素的影响，高压开关柜可能出现各种故障和损坏。
本维修手册旨在提供维修人员在处理高压开关柜故障时的准确指导，以确保设备的安全、可靠运行。
2. 安全注意事项在进行高压开关柜维修之前，维修人员必须严格遵守以下安全注意事项：2.1 确保断电：在维修过程中，必须先切断高压开关柜的电源，并对电源进行锁定和标记，以避免意外触电事故的发生。
2.2 穿戴个人防护装备：维修人员应佩戴绝缘手套、防护眼镜、工作服以及护脚靴等个人防护装备，确保自身安全。
2.3 使用适当工具：在维修期间，使用符合规范的工具，并保持良好的工具状态，以确保维修过程的安全性和准确性。
3. 常见故障和维修方法3.1 电源故障当高压开关柜无法启动时，首先需要检查电源供应是否正常。
维修人员可以通过以下步骤进行故障排查：3.1.1 检查电源开关：确保电源开关处于打开状态，并检查电源线是否正常连接。
3.1.2 检查电源电压：使用万用表或电压表检测电源电压是否稳定，并与额定电压进行比较。
3.1.3 检查保险丝：检查高压开关柜内的保险丝是否熔断或损坏，如有必要，更换新的保险丝。
3.2 电路故障当高压开关柜接通电源后无法正常工作时，可能存在电路故障。
以下是一些常见的电路故障及其维修方法：3.2.1 检查开关机构：确保开关机构是否正常运行，如有卡滞或断裂等情况，需要进行清洁、修复或更换。
3.2.2 检查电流互感器：检查电流互感器的连接是否松动或断开，以及线圈是否短路或开路。
3.2.3 检查接线端子：检查接线端子是否松动或脱落，并进行紧固或重新连接。
3.3 绝缘故障绝缘故障是高压开关柜常见的故障类型之一，可能导致电压泄漏和电气击穿等问题。
以下是一些维修绝缘故障的方法：3.3.1 检查绝缘材料：检查绝缘材料是否有裂纹、破损或老化等问题，如有需要及时更换。
KYN28-12高压开关柜操作维护说明书
KYN28-12高压开关柜操作维护说明书KYN28-12高压开关柜“五防”联锁操作要求：1.防止误分合断路器—断路器手车必须处于工作位置或实验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
4.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
6.注：KYN28-12高压开关柜在正常运行时，应闭门操作。
一、面板基本操作1.合闸分闸操作断路器在工作位置或实验位置时，合闸需顺时针旋转合闸分闸转换开关进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。
2.储能操作在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。
3.就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在远控位置时断路器的合分闸只能在后台界面上操作。
4.加热器与照明在柜体上有温湿度控制器，若柜体内湿度较大需将加热器打到自动或手动位置，使其柜体干燥。
需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。
5.综合保护装置使用综合保护装置的使用详见其操作手册。
二、送电操作程序:1.通过转运手车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手移动位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手固定位置，使手车推进机构与开关柜可靠锁定。
2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
高压开关柜检修作业指导书
高压开关柜检修作业指导书第一篇：高压开关柜检修作业指导书高压开关柜检修作业书一、注意事项1、严格执行电力安全作业规程2、检修电源屏时，必须将各方面的电源断开，应特别注意与停电柜有关的变压器、电压互感器，必须从两侧断开，防止向停电检修的柜反送电，被拉开的刀闸应加绝缘挡板，并挂好禁示牌3、临时照明采用安全电压照明4、远距离操作时，应与现场取得联系后方可进行二、准备工作 a、接到任务通知单b、相关资料、图纸、材料的准备c、拿出高压开关柜检修标准工具单，迅速按标准工具单的要求将所需工具准备好d、根据任务单上的要求，电话咨询用户材料准备情况e、认真做好检修过程中可能碰到的风险f、拿出相关表格三、工具及材料a、工具：组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套b、材料：抹布若干、酒精两瓶、棉纱手套五副四、人员需求电力类工程师一名，技术工人4名五、工期一天六、工作步骤1、开关柜的检查a、严格按操作程序将高压配电房的有可能来电的开关断开b、将接地线挂好c、打开柜门将专用小车推至柜门前d、将专用小车固定好e、确认断路器在断开位置 f、拔出断路器的二次接线接头 g、将断路器从开关柜中抽出h、检查开关的触头，对触头用酒精进行清洗i、检查开关的机械锁或程序锁 j、将开关柜的后盖打开k、检查开关柜连接母排，主要检查其连接处，看连接螺丝是否松动l、检查母排的支撑绝缘子，对其进行清洁，若用损坏的进行更换m、打开关柜的电缆室，检查电缆接头及其支撑绝缘子，用酒精擦洗电缆头及支撑绝缘子n、清理开关柜电缆室、母线室，经两人检查后，将开关柜的电缆室门及母排门关好 o、将手车推入开关柜p、试验开关柜在断开位置、试验位置、分闸位置的动作情况q、检查断路器推入、拉出时是否有阻碍，要求出入灵活r、打开继电器门s、对所有继电器进行清扫 t、检查二次接线头的牢固情况2、避雷器的检查a、用干净抹布和酒精对其表面进行清洁b、使用2500V摇表对其进行绝缘测试，并将结果记录c、用直流泄漏工具对其进行试验，记录好电流在1mA时的电压值，重新加入电压，将电压升至75%，记录好其泄漏电流值3、电压互感器、电流互感器的检查a、使用抹布与酒精，对其表面进行清洁b、使用2500V高摇表对其进行对地绝缘检查并将结果记录好c、检查其连接头是否完好3、试验a、将所有试验按规定摆放好b、将进线电缆连接头拆开，并要求有足够的安全净距c、将出线电缆的连接头拆除，并要求有足够的安全净距d、将配个配电柜的接地刀断开e、将所有开关合上f、将PT、CT的二次侧短接g、将交流耐压试验装置的线接好h、做好试验的隔离措施i、按试验规程要求做好交流耐压试验j、测量开关的接触电阻，通100A的电流进行测量k、按断电保护的要求，将所有的继电器进行较验l、将所有试验及继电保护的数据进行记录好，并做出试验报告m、将所有继电器复位 n、拆除所有的零时防护措施 o、将开关柜所有的连接复位 p、清扫现场七、工作结束前的检查与交待1、工作现场的检查a、现场已清理、无遗留工具、仪器、任何杂物等b、检查所有的元件均已恢复，且连接良好c、会同相关人员进行检查，并说明检查过程中存在的问题，检查无误后工作结束八、工作完成后的报告与档案1、将检查内容和测量的数据记入相关表格，并存档2、将检查内容交一份给用户并一式两份，用户与永创力各一份第二篇：高压开关柜KYN28-12金属铠装中置式开关柜KYN28开关柜系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。

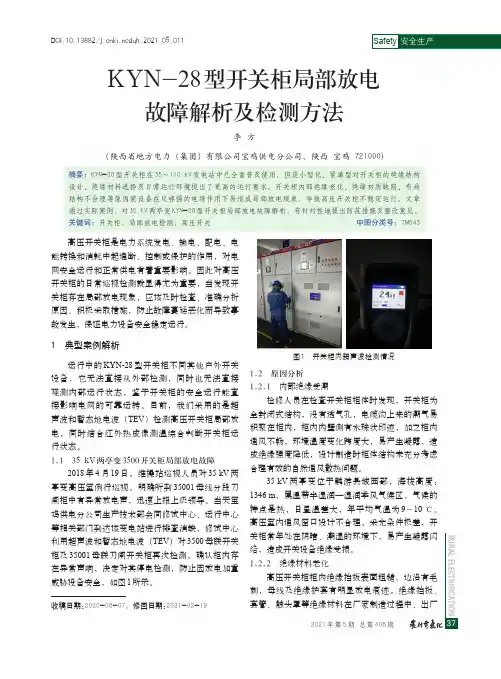

KYN-28型开关柜局部放电故障解析及检测方法
KYN-28型开关柜局部放电故障解析及检测方法李方（陕西省地方电力（集团）有限公司宝鸡供电分公司，陕西宝鸡721000)高压开关柜是电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护的作用，对电网安全运行和正常供电有着重要影响。
因此对高压开关柜的日常巡视检测就显得尤为重要，当发现开关柜存在局部放电现象，应该及时检查、准确分析原因、积极采取措施，防止故障蔓延恶化而导致事故发生，保证电力设备安全稳定运行。
1典型案例解析运行中的KYN-28型开关柜不同其他户外开关设备，它无法直接从外部检测，同时也无法直接观测内部运行状态，鉴于开关柜的安全运行能直接影响电网的可靠运转。
目前，我们采用的是超声波和暂态地电波（TEV ）检测高压开关柜局部放电，同时结合红外热成像测温综合判断开关柜运行状态。
1.135kV 两亭变3500开关柜局部放电故障2018年4月19日，维操站巡视人员对35kV 两亭变高压室例行巡视，明确听到35001母线分段刀闸柜中有异常放电声，迅速上报上级领导。
当天宝鸡供电分公司生产技术部会同修试中心、运行中心等相关部门到达该变电站进行排查消缺，修试中心利用超声波和暂态地电波（TEV ）对3500母联开关柜及35001母联刀闸开关柜再次检测，确认柜内存在异常声响，决定对其停电检测，防止因放电加重威胁设备安全，如图1所示。
图1开关柜内超声波检测情况1.2原因分析1.2.1内部绝缘受潮检修人员在检查开关柜柜体时发现，开关柜为全封闭式结构，没有透气孔，电缆沟上来的潮气易积聚在柜内，柜内内壁侧有水珠状印迹，加之柜内通风不畅，环境温度变化跨度大，易产生凝露，造成绝缘强度降低，设计制造时柜体结构未充分考虑合理有效的自然通风散热问题。
35kV 两亭变位于麟游县城西部，海拔高度：1346m ，属温带半湿润—湿润季风气候区，气候的特点是热，日昼温差大，年平均气温为9～10℃。
高压室内通风窗口设计不合理，采光条件极差，开关柜常年处在阴暗、潮湿的环境下，易产生凝露闪络，造成开关设备绝缘受损。
珠海广达公司KYN型高压开关柜维护检修手册_图文
珠海经济特区广达电器设备有限公司KYN型高压开关柜维护检修手册（2014版）广东电网有限责任公司发布前言为推进广东电网公司资产全生命周期管理，建立一体化生产运维机制，实现设备精益化管理，指导广东电网公司各单位该型高压开关柜的维护与检修工作。
依据国家和行业的有关标准、规程和规范及制造厂对设备维护检修的要求，编制了《珠海经济特区广达电器设备有限公司KYN型高压开关柜维护检修手册》，提出该型设备在日常巡视、预防性试验、检修各个环节的技术要求和实施方法。
本规范由广东电网公司生产设备管理部提出、归口管理和负责解释。
本规范起草单位：清远供电局，珠海经济特区广达电器设备有限公司本规范主要起草人：曾国伟、黄祺恒、何惟峰、黄越、苏志敏本规范主要审查人员：胡金磊、罗建军、姚远、李兴旺、唐瑛本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至广东电网公司生产设备管理部。
目录前言 (2)目录 (3)1.1适用范围 (4)1.2引用文件 (4)2 技术参数表 (5)2.1 技术参数表 (5)2.2 浴盆曲线图 (6)3 维护、检修周期及项目 (6)3.1 C类检修项目及周期 (6)3.2 B类检修项目与周期 (6)3.3 A类检修项目与周期 (8)3.3.1 A类检修周期 (8)3.3.2 A类检修项目 (8)3.4 临时检修 (9)4 维护及检修准备工作 (9)4.1 B类检修项目要求 (9)4.1.1 工器具要求 (9)4.1.2 耗材要求 (10)4.1.3 人员需求 (10)4.1.4 成本估算 (11)4.2 A类检修项目要求 (11)4.2.1工器具要求 (11)4.2.2耗材要求 (11)4.2.3 A类检修备品备件 (11)4.2.4人员需求 (12)4.2.5成本估算 (12)4.3 维护及检修准备工作 (12)4.3.1 技术准备工作 (12)4.3.2 工器具准备工作 (12)4.3.3 人员准备工作 (12)4.3.4 检修危险点及预控措施 (13)4.4 维护及检修工作流程 (14)4.4.1 B类检修工作流程 (14)4.4.2 A类检修工作流程 (14)5.1 日常巡维质量标准 (15)5.2 B类检修质量标准 (18)5.3 A类检修质量标准 (19)6 资料性附录 (19)附录1 二次原理图 (19)附录2 易损件更换周期建议表 (22)附录3 常见故障及处理措施 (22)附录4 维护检修项目表 (25)附录5 机构基本操作指南 (26)附录6 装配时各部件的主要调整尺寸 (29)附录7 维护人员资质及认证要求 (29)附录8 全寿命周期成本LCC的计算 (30)1 适用范围及引用文件1.1 适用范围本手册适用于广东电网公司范围内由珠海经济特区广达电器设备有限公司生产的KYN型高压开关柜的维护和检修工作。
KYN28使用说明
一、概述KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，1.1产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X级的防护等级。
1.2本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。
1.3无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。
可用于单母线、单母线分段系统或双母线系统。
开关设备符合IEC298《额定电压1kV以上52kV 及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。
并且具有完善、可靠的防误操作功能。
二、正常使用条件2.1 周围空气温度：上限+40℃、下限-10℃；2.2 相对湿度：日平均不大于95%，月平均值不大于90%；2.3 海拔高度：不超过1000m；2.4 地震烈度不超过8度；2.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。
三、型号含义四、技术参数4.1 开关设备技术参数项目单位参数额定电压kV 3.6，7.2，12额定频率Hz 50主母线额定电流 A 630，1250，1600，2000，2500，3150 分支母线额定电流 A 630，1250，1600，2000，2500，3150额定绝缘水平工频耐受电压kV相间、相对地一次隔离断口42 48雷电冲击耐受电压75 85辅助控制回路工频耐受电压V 2000额定短路开断电流（有效值）kA 16，20，25，31.5，40，50 额定关合电流（峰值）kA 40，50，63，80，100，125 额定动稳定电流（峰值）kA 40，50，63，80，100，125额定4s热稳定电流（有效值）kA 16，20，25，31.5，40，50 辅助控制回路额定电压V DC:220，110 AC:220，110 防护等级外壳为IP4X，断路4.2 VD4-12或VS1-12真空断路器技术参数见表2序号项目单位参数1 额定电压kV 122 额定频率Hz 503 额定绝缘水平1min工频耐压kV42 断口48雷电冲击耐压75 断口854 额定电流 A 630、1250、1600、2000、2500、31505 额定短时耐受电流kA 20、25、31.5、40、506 额定峰值耐受电流kA 50、63、80、100、1257 额定短路持续时间S 48 额定短路开断电流kA 20、25、31.5、40、509 预期瞬态恢复电压值kA 按照GB1984的规定10 额定短路关合电流kA 50、63、80、100、12511 额定操作顺序O-0.30S-CO-180s-CO*12 额定短路开断电流开断次数次50（40KA-30）13 分闸时间t ms ≤20-5014 合闸时间t ms ≤35-7015 机械寿命次2000016 触头开距mm 11±117 超行程mm 3.5±0.518 触头允许磨损厚度mm 319 平均合闸速度m/s 0.5-0.920 平均分闸速度m/s 0.9-1.321 触头合闸弹跳时间ms ≤222 三相触头合闸不同期ms ≤223 三相触头分闸不同期ms ≤2当断路器用于控制3～10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KYN29高压开关柜机构故障检修作业指导书
1. 危害辨识
1.1 开关机构动作可能对人体造成机械伤害
1.2 手机推入、抽出位置不正，有造成开关损害的危险
2. 准备阶段
2.1 物质：手车机构部分配件（具体情况由厂家提供）、棉纱、润滑脂
2.2 工具：电工工具一套、叉子扳手一套、锉刀一把、锯工一把、手车延伸导轨一套
2.3 人员：2名（其中至少1人为熟练电工）
2.4 票证：《设备检修作业票》、《停电联络票》
2.5 方案：根据以上内容制定检修方案
2.6 学习：根据检修方案学习安全注意事项
3. 实施阶段
3.1 现场确认开关对应设备处于停止状态。
开关处于试验位
置
3.2 开关移出检修
3.2.1 手动分闸一次，确保开关处于分断位置，打开柜门，将开关与柜门定位销拔出，将开关沿延伸导轨拉出，移至空地处，便于检修
3.2.2 如果锁定钥匙无法抽出，用锯工将钥匙拐臂锯断，然后打开柜门。
余下操作同3.2.1
3.2.3 修理开关前，开关要在未储能状态，防止误动作伤手3.2.4 如果开关因部分配件变形损坏等可以修复的，自行修复。
3.2.5 开关机构损坏严重变形的。
建议联系专业厂家修理。
3.2.6 钥匙插入锁定位置时，蜗杆摇把摇动开关应进退自如。
锁定钥匙在工作试验位应转动灵活、抽出、插入灵活。
钥匙抽出后，螺杆挡板应封闭。
3.2.7 开关机构修理完毕，应做好清洁卫生，转动部件添加少量润滑脂。
3.3 开关操作试验
3.3.1 手动试验，手动储能，手动合闸、分闸应动作正确，机械指示正确。
3.3.2 在试验状态下，将开关沿延伸导轨推入开关柜内，防止推入开关时，撞坏行程开关和绝缘罩，固定好手车与柜门固定卡销。
3.3.3 插好航空插头，检查试验位行程开关触点应接触良好。
解开工艺等外部连锁连片，合上直流电源，应自动储能，这时电话通知运行人员及操作工，准备做试验合闸。
按合闸试验按钮，应能合闸，按分闸按钮应分闸，且相应指示均正确。
3.3.5 保证开关在分断位置时，开关钥匙将锁定打到工作位置，插入蜗杆将开关摇入，这时应注意用力不能过猛，防止安全防护挡板没有托起，将开关绝缘罩撞坏，如果防护挡板不能正常升起，用绝缘棒轻轻将托板撬起。
4. 交接阶段
4.1 工具、物质回收清理，特别要注意防止工具等遗留在开关柜内。
4.2 通知总降该开关具备开机条件。
4.3 检修档案记录。
5. 工作完成时间约3小时。
