有效预应力检测的必要性与检测方法
预应力混凝土构件检查方法
预应力混凝土构件检查方法预应力混凝土构件是一种经过预压处理的混凝土结构，其在施工过程中需要进行严格的检查以确保质量和安全。
本文将介绍预应力混凝土构件检查的方法和步骤，以帮助工程师和相关人员进行合格的施工和验收工作。
一、外观检查预应力混凝土构件的外观检查是最基本和常见的检查方法之一。
在进行外观检查时，需要注意以下几点：1. 构件表面应平整、光滑且无明显的裂缝、起砂和脱层现象；2. 构件的几何尺寸和形状应与设计相符，无明显的偏差；3. 构件表面应清洁无污染，无腐蚀物质和杂物；4. 构件预留孔、伸缩缝、跳梁孔等特殊部位应符合相关技术要求。
二、超声波检测超声波检测是一种常用的非破坏性检测方法，可用于预应力混凝土构件的质量评估和病害检测。
在进行超声波检测时，需要注意以下几点：1. 使用专业的超声波检测设备，并按照设备说明书正确操作；2. 选择合适的探头和超声波传感器，以获得准确的检测结果；3. 在构件表面涂覆耦合剂，以便将超声波传导到构件内部；4. 对构件进行全面检测，关注潜在的缺陷区域，如预应力锚固区、受力区域等。
三、拉拔试验拉拔试验是用来评估预应力混凝土构件锚固性能的重要方法。
在进行拉拔试验时，需要注意以下几点：1. 选择合适的试验设备和仪器，并按照相关标准进行试验；2. 在试验前检查锚固部位是否牢固，并进行必要的修复和加固；3. 试验时应逐渐增加拉拔力，记录力值和变形情况；4. 观察试验过程中是否出现异常，如声响、破坏征兆等。
四、构件应力监测预应力混凝土构件在使用过程中需要保持一定的应力状态，构件应力监测可以帮助判断其受力性能和变形情况。
在进行构件应力监测时，需要注意以下几点：1. 使用合适的应力监测设备和传感器，并按照设备说明书进行安装和连接；2. 定期采集和记录构件的应力数据，并进行分析和评估；3. 对于应力异常的构件，及时采取相应的修复措施；4. 根据监测数据，进行合理的预应力调整和维护。
综上所述，预应力混凝土构件的检查方法包括外观检查、超声波检测、拉拔试验和构件应力监测等。
预应力检测意义、方法及原理
埋入式锚索在岩体支护、预应力结构中得到了极其广 泛的应用。然而，在施工过程中，由于种种原因，普遍 存在着张力不足的问题。此外，在个别工程中，存在钢 绞线不连续的现象（如下图），其张力严重不足。从而 极大地威胁桥梁的安全。
埋入锚索与空悬锚索的边界条件有很大的不同，而且 埋入式锚索无法对内部锚索激发自由振动，只能通过对 锚头或露出锚索激振。因此，单纯依靠频率的测试方法 有非常大的缺陷，严重影响了测试范围和测试精度。
钢绞线不连续的状况
■ （4）检测意义-桥的索力
1
检测意义
斜拉桥、吊桥和中、下承式拱桥等结构以其良好的跨越 能力和优美的造型受到设计者青睐。在其施工及成桥后的维 护中，拉索与吊杆的索力测试将贯穿整个过程。
作为桥梁结构的传力构件，吊杆的损坏会对桥梁结构产 生灾难性的后果。能否准确的识别吊杆索力对吊杆拱桥的施 工及运营阶段都有着非常重要的工程意义。
■ B锚杆张力测试方法
2
检测方法
目前，作为测试张力的方法主要有频率法、拉拔试验和预置张力计。频率法与拉拔试验结合，
可以取长补短，较为圆满地解决张力检测的问题。
方法
优点
缺点
拉拔试验
测试原理简明 可测试单束钢绞线的张力
预置张力计、 可连续监测 应变计、磁 通量
振动频率法 测试方便、快捷，可大量检测； 也可适用于已灌浆孔道；
■ A桥的索力测试方法4
2
检测方法
磁通量法：在拉索或吊杆中放置电磁传感器，通过其磁通量的变化来测定张力；
磁通量法测索力的原理为∶当给磁通量传感器通入电流时，在激磁线圈中会引起 磁化力。根据电磁感应原理，就会在构件纵向产生磁场，进而在测量线圈中产生 感应电压。当磁心的磁通量渗透变化时，输出电压也就会相应发生变化，所以， 可通过输出的电压值，就可以测得磁心的外加力。
有效预应力的检测
有效预应力的检测在当今的工程界，预应力技术被广泛应用，其目的是为了提高结构的强度和刚度，以及增强结构的耐久性。
然而，要确保预应力的有效性并达到预期的效果，对其进行准确的检测至关重要。
本文将探讨有效预应力的检测方法及其重要性。
预应力是指在施加外部荷载之前，预先在结构中引入一定的应力。
这种应力可以抵抗外部荷载，提高结构的性能。
然而，要实现这一目标，必须确保预应力的有效性和稳定性。
因此，对有效预应力的检测成为了一项重要的任务。
对有效预应力的检测通常采用非破坏性试验方法，如超声波法、X射线法和磁致伸缩法等。
这些方法可以无损地检测预应力的大小和分布情况，为结构的性能评估提供依据。
超声波法是一种常用的有效预应力检测方法。
其原理是通过在混凝土表面发射超声波，并记录波速和反射回来的时间，从而计算出混凝土内部的应力状态。
这种方法具有无损、快速和准确的特点，可以有效地检测预应力的有效性。
X射线法也是一种常用的检测方法。
通过X射线照射混凝土结构，可以获得内部应力的分布图像。
这种方法可以提供更直观的应力分布信息，但需要注意的是，X射线对人体有害，需要采取相应的防护措施。
磁致伸缩法是一种通过测量磁致伸缩效应来检测有效预应力的方法。
磁致伸缩效应是指磁场变化时物体尺寸发生变化的现象。
通过在混凝土表面施加磁场并测量尺寸变化，可以计算出内部的应力状态。
这种方法具有非接触、快速和准确的特点，但需要使用昂贵的设备和专业的技术人员。
除了以上提到的非破坏性检测方法，还有一些破坏性检测方法，如钻芯取样法和劈裂试验法等。
这些方法需要在结构中取样并进行试验，以确定有效预应力的真实大小。
虽然这些方法可以提供更准确的结果，但会对结构造成一定的损伤，因此在使用时需要谨慎考虑。
对有效预应力的检测是确保结构性能的重要环节。
采用适当的检测方法和技术，可以准确地评估结构的性能和耐久性，从而为工程的成功实施提供保障。
在未来的发展中，随着技术的进步和新方法的出现，对有效预应力的检测将更加准确和便捷。
预应力管桩检测方案
预应力管桩检测方案一、检测目的预应力管桩作为一种常见的桩基形式，广泛应用于各类建筑工程中。
然而，由于施工工艺、地质条件等多种因素的影响，管桩的承载力和完整性可能存在不确定性。
因此，对预应力管桩进行检测具有重要的工程意义，以确保其满足设计要求，保障建筑物的安全性和稳定性。
二、检测方案1、检测前的准备工作（1）收集工程地质勘察报告、设计文件及施工记录等资料，了解场地地质条件、设计要求和施工情况。
（2）明确检测任务和目的，确定检测数量及检测部位。
（3）制定检测计划和方案，准备检测设备和器材。
2、检测内容及方法（1）外观质量检测对管桩的外观质量进行检测，包括桩身是否有裂缝、变形、破损等情况。
采用观察法进行检查，对发现的问题进行记录和拍照。
（2）尺寸检测对管桩的直径、壁厚、长度等尺寸进行检测，确保其符合设计要求。
采用钢卷尺、游标卡尺等工具进行检查。
（3）承载力检测通过静载试验对管桩的承载力进行检测，确定其是否满足设计要求。
静载试验采用堆载法或锚桩法进行，根据规范要求确定加载重量、加载速率和观测时间等参数。
（4）完整性检测采用低应变法对管桩的完整性进行检测，通过在桩头施加激振信号，观察桩身的振动情况，判断是否存在缺陷或断裂。
低应变法采用专门的仪器进行测量和分析。
三、检测流程1、收集资料，制定方案。
2、对外观质量进行检测。
3、对尺寸进行检测。
4、进行静载试验，检测承载力。
5、进行低应变法检测，判断完整性。
6、分析检测结果，出具检测报告。
7、对不合格的管桩进行处理或更换。
预应力管桩检测方案模板一、检测目的预应力管桩作为一种常见的桩基形式，广泛应用于各类建筑工程中。
然而，在施工、使用过程中，管桩可能会出现各种质量问题，如桩身裂缝、桩头破损等。
为了确保管桩的安全性和可靠性，对其进行检测至关重要。
本方案旨在为预应力管桩的检测提供一套实用的方法和流程。
二、检测内容1、外观检测：检查管桩的外观质量，包括桩身是否有裂缝、破损等现象。
有效预应力的检测
有效预应力的检测在现代工程领域，预应力技术被广泛应用于桥梁、高层建筑、大跨度屋盖等结构中，以提高结构的承载能力、抗裂性能和耐久性。
而有效预应力的大小直接关系到预应力结构的安全性和可靠性，因此，对有效预应力进行准确检测至关重要。
有效预应力是指在预应力结构中，经过各种损失后实际存在于预应力筋中的应力值。
由于预应力损失的影响因素众多，如预应力筋与管道之间的摩擦、锚具变形、钢筋松弛、混凝土收缩和徐变等，使得有效预应力的检测变得较为复杂。
目前，常用的有效预应力检测方法主要包括以下几种：一、油压表法油压表法是通过测量预应力筋张拉时千斤顶油缸内的油压来推算预应力筋的张拉力。
这种方法操作简单，但精度相对较低，容易受到油压表精度、千斤顶内摩阻等因素的影响。
而且，油压表法只能在预应力筋张拉过程中进行检测，无法对已建成结构中的有效预应力进行检测。
二、应变片法应变片法是在预应力筋表面粘贴应变片，通过测量预应力筋在受力时的应变来计算其应力。
这种方法精度较高，但需要在预应力筋施工过程中进行安装，对施工工艺要求较高，且应变片的粘贴质量和耐久性也会影响检测结果。
三、磁通量法磁通量法是基于铁磁材料的磁弹效应，通过测量预应力筋在磁场中的磁通量变化来推算预应力筋的应力。
该方法适用于钢绞线等预应力筋的检测，具有非接触、可重复测量等优点，但设备较为昂贵，检测操作相对复杂。
四、超声波法超声波法是利用超声波在预应力筋中的传播速度与应力之间的关系来检测有效预应力。
通过测量超声波在预应力筋中的传播时间和波速，可以计算出预应力筋的应力。
然而，超声波法容易受到钢筋周围混凝土质量、钢筋锈蚀等因素的干扰，影响检测精度。
五、拉脱法拉脱法是通过对预应力筋进行局部拉脱试验，测量拉脱过程中的力和位移，从而计算出预应力筋的有效预应力。
这种方法属于局部破损检测，会对结构造成一定的损伤，一般适用于小型构件或对结构安全性影响较小的部位。
在实际工程中，选择合适的有效预应力检测方法需要综合考虑多种因素，如结构的类型、施工条件、检测精度要求、经济性等。

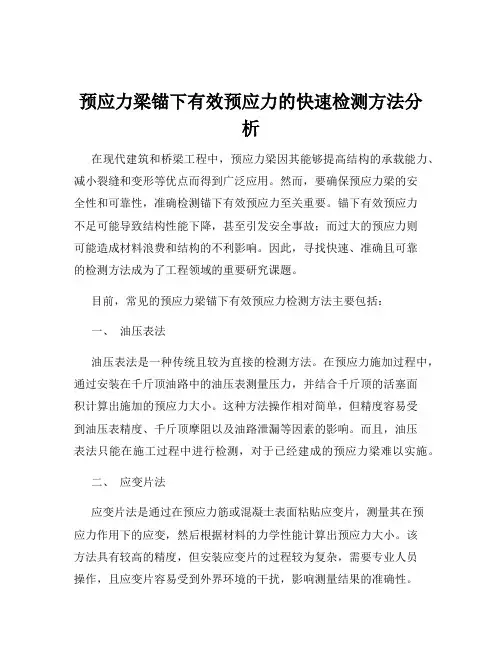

预应力梁锚下有效预应力的快速检测方法分析
