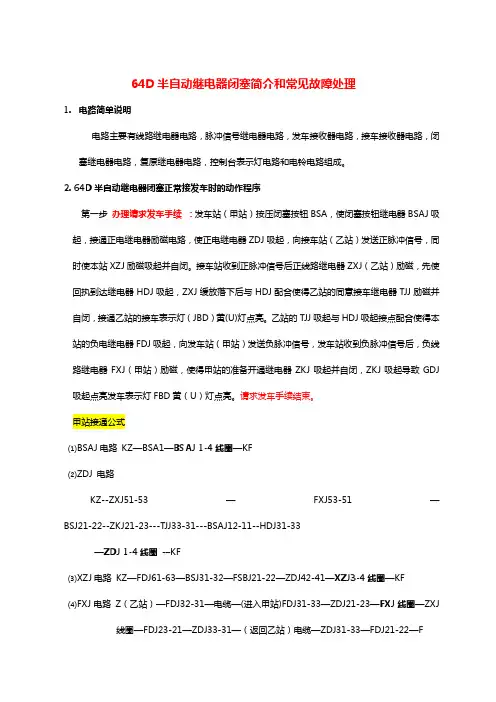

64D继电半自动闭塞简介和常见故障处理
64D半自动继电器闭塞简介和常见故障处理1.电路简单说明电路主要有线路继电器电路，脉冲信号继电器电路，发车接收器电路，接车接收器电路，闭塞继电器电路，复原继电器电路，控制台表示灯电路和电铃电路组成。
2. 64D半自动继电器闭塞正常接发车时的动作程序第一步办理请求发车手续：发车站（甲站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向接车站（乙站）发送正脉冲信号，同时使本站XZJ励磁吸起并自闭。
接车站收到正脉冲信号后正线路继电器ZXJ（乙站）励磁，先使回执到达继电器HDJ吸起，ZXJ缓放落下后与HDJ配合使得乙站的同意接车继电器TJJ励磁并自闭，接通乙站的接车表示灯（JBD）黄(U)灯点亮。
乙站的TJJ吸起与HDJ吸起接点配合使得本站的负电继电器FDJ吸起，向发车站（甲站）发送负脉冲信号，发车站收到负脉冲信号后，负线路继电器FXJ（甲站）励磁，使得甲站的准备开通继电器ZKJ吸起并自闭，ZKJ吸起导致GDJ 吸起点亮发车表示灯FBD黄（U）灯点亮。
请求发车手续结束。
甲站接通公式⑴BSAJ电路KZ—BSA1—BSAJ 1-4线圈—KF⑵ZDJ 电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22--ZKJ21-23---TJJ33-31---BSAJ12-11--HDJ31-33—ZDJ 1-4线圈-–KF⑶XZJ电路KZ—FDJ61-63—BSJ31-32—FSBJ21-22—ZDJ42-41—XZJ3-4线圈—KF⑷FXJ电路Z（乙站）—FDJ32-31—电缆—(进入甲站)FDJ31-33—ZDJ21-23—FXJ线圈—ZXJ线圈—FDJ23-21—ZDJ33-31—（返回乙站）电缆—ZDJ31-33—FDJ21-22—FFXJ继电器吸起，闭塞电铃鸣响⑸ZKJ电路KZ—FDJ61-63—BSJ31-32—FXJ31-32—XZJ31-32—ZKJ线圈—KF⑹GDJ电路KZ—GJF71-72—ZKJ41-42—GDJ1-4线圈--KF⑺FBD电路JZ—TCJ71-73—TJJ71-73—BSJ71-72—KTJ71-73—GDJ71-72—黄灯—JF乙站接通公式⑴ZXJ电路Z（甲站）—ZDJ32-31—电缆—(进入乙站)ZDJ31-33—FDJ21-23—ZXJ线圈—FXJ线圈—ZDJ23-21—FDJ33-31—（返回甲站）电缆—FDJ31-33—ZDJ21-22—F ZXJ继电器吸起，闭塞电铃鸣响⑵HDJ电路kz—BSJ51-52—ZXJ11-12—ZKJ51-53—TCJ53-51—HDJ1-4线圈--KF⑶TJJ 电路KZ-- BSJ51-52—ZXJ11-13—HDJ61-62—FUJ61-63--TJJ1-4线圈--KF⑷JBD电路JZ—TCJ71-73—TJJ71-72—BSJ61-62--FDJ31-33—HDJ53-51—黄灯—JF⑸FDJ电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22—TJJ22-21—HDJ21-21—TCJ21-22--ZDJ1-4线圈-–KF第二步办理同意接车手续：接车站（乙站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向发车站（甲站）发送正脉冲信号。
64D继电半自动闭塞光电转换设备
10.2.1 通讯板故障维修 ······················································································9
10.2.2 ZXJ 或 FXJ 或工作继电器不励磁或励磁不稳定 ··································9
2 主要技术条件 ··········································································································1
3 系统主要特点 ··········································································································2
3.3 系统采用双机热备结构，提高了系统的可用度。采用故障安全措施，满足铁路信号控 制的故障导向安全的要求。
3.4 系统实时记录作业过程，能满足故障诊断要求。能够实时记录半自动闭塞的操作和有 关继电器的动作以及系统故障信息。每条记录信息附有相应实时时钟（可人工设置， 包括年、月、日、时、分、秒）；记录信息分成运行记录（含故障记录）和故障记录， 可以输出到 PC 机进行处理，利用“远程诊断启动器”查看（具体见远程诊断启动器 使用说明），并预留了与信息管理系统的接口。使用清除命令，可以人工清除记录信 息。
11 远程诊断启动器(YZQ)使用说明 ····································································10 附录 1 记录信息编码表 附图一 系统结构框图
结合电路说明(64D.64F.95.四线制方向电路)
一、单线半自动闭塞a)驱采继电器：驱动：BSAJ、FUAU、SGAJ 、FSBJ、JSBJ闭塞按钮继电器、复原按钮继电器、事故按钮继电器、发车锁闭继电器、接车锁闭继电器。
采集：KTJ（前后接点）、XZJ、TCJ 、HDJ、FDJ、BSJ、TJJ、GDJ、JSBJ、FXJ 、ZXJb)联锁条件：(1)向闭塞口开信号条件：KTJ↑、XZJ↓--→允许开放发车信号(2)平时JSBJ↓，JSBJ↑驱动条件如下：i.接近轨↓、YXJP↑或LXJP↑ii.JSBJ↑、接车道岔在锁闭(3)平时FSBJ↑，有该口的列车发车进路时FSBJ↓(4)事故、复原、闭塞按钮继电器SGAJ 、FUAJ、BSAJ平时↓，按钮按下后，驱动对应按钮继电器↑，2秒后再落下↓。
c)显示及语音提示(1)发车表示灯显示（红0x08、黄0x0C、绿0x04）TCJ↑、HDJ↑--→红色TCJ↓、TJJ↓、BSJ↓--→红色TCJ↓、TJJ↓、BSJ↑、KTJ↑--→绿色TCJ↓、TJJ↓、BSJ↑、KTJ↓、GDJ↑--→黄色其他--→无色(2)接车表示灯显示（红0x02、黄0x03、绿0x01）TCJ↑--→红色TCJ↓、TJJ↑、BSJ↑、FDJ↓、HDJ↓--→黄色TCJ↓、TJJ↑、BSJ↓--→绿色其他--→无色(3)接近轨↓、TCJ↑--→发出列车接近语音（0x10）(4)FXJ↑--→发出特殊声响（0x20）(5)ZXJ↑、FXJ↓--→发出闭塞声响（0x40）二、复线半自动闭塞a)驱采继电器：驱动：FUAJ、SGAJ、FDCSJ、JDCSJ、LZJ复原按钮继电器、事故按钮继电器、发车锁闭继电器、接车锁闭继电器、列车终端继电器。
采集：TCJ、DDJ、BSJ、KTJ（前后接点）、TDJ、JXJ 、JDCSJ、FDCSJb)联锁条件：(1)向闭塞口开信号条件：KTJ↑、TDJ↓--→允许开放发车信号(2)发车口平时--→FDCSJ↑、LZJ↓发车道岔已锁闭、有列车发车--→FDCSJ↓、LZJ↑发车道岔已锁闭、无列车发车--→FDCSJ↓、LZJ↓(3)接车口接车道岔已锁闭--→JDCSJ↓接车道岔未锁闭--→JDCSJ↑(4)事故、复原按钮继电器SGAJ 、FUAJ平时↓，按钮按下后，驱动对应按钮继电器↑，2秒后再落下↓。
铁道14级区间复习题
单项选择题1 目前我国铁路区间闭塞是利用（）来间隔行车的。
A.车速B.时间C.空间D.前后车距离2 （）是用信号或凭证，组织列车在区间按照空间间隔运行的技术方法。
A.集中联锁B.进路C.闭塞D.引导3 区间里某一架上行通过信号机坐标为K868+774，那么该信号机编号应为（）。
A.8688B.8687C.8686D.8687-744 四显示自动闭塞区间，为了起到预告作用，防护二接近区段的通过信号机机柱上应涂上（）黑色斜线。
A.一条B.两条C.三条D.四条5 四显示自动闭塞区间，为了起到预告作用，防护三接近区段的通过信号机机柱上应涂上（）黑色斜线。
A.一条B.两条C.三条D.四条6四显示自动闭塞区间某通过信号机显示绿黄信号时，若其黄灯灯丝双断则显示为（）。
A.绿灯B.黄灯C.红灯D.无显示7 四显示自动闭塞区间某通过信号机显示绿黄信号时，若其绿灯灯丝双断则显示为（）。
A.绿灯B.黄灯C.红灯D.无显示8 64D继电半自动闭塞机有（）5个继电器为缓放继电器。
A.ZXJ、HDJ、XZJ、KJ、BSJB.ZDJ、FDJ、FUJ、GDJ、ZKJC.ZDJ、FDJ、HDJ、XZJ、ZKJD.ZXJ、FXJ、XZJ、HDJ、BSJ9 64D型继电半自动闭塞机KTJ是利用（）缓放来迟于BSJ落下，实现发送列车出发通知信号。
A.HDJB.ZDJC.ZKJD.XZJ10 64D型继电半自动闭塞正常办理过程中TCJ的吸起时机是（）。
A.列车出发BSJ落下时B.收到通知出发的正脉冲ZXJ吸起时C.出站信号机开放XZJ落下时D.收到同意接车的正脉冲ZXJ吸起时11 64D型继电半自动闭塞两站间接发一趟列车，应顺序传递（）闭塞信号组合。
A.+、+、-、+、-B.+、-、+、-、-C.+、+、+、-、+D.+、-、+、+、-12 64D型继电半自动闭塞取消复原手续是由（）办理。
A.接车站B.接车站与发车站共同C.发车站D.列控中心13 64D型继电半自动闭塞两站间总共传递（）正极性闭塞信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章四线制改变运行方向电路对于双线单向自动闭塞区段，由于每条线路上只允许一个方向列车运行，故只需要防护列车的尾部，控制信息可以始终按一个方向传输。
而对于单线自动闭塞和双线双向自动闭塞，既要运行上行列车，又要运行下行列车，所以除了防护列车尾部外，还必须防护列车的头部。
为了对列车头部进行防护，就要求单线自动闭塞两个方向的通过信号机和车站连锁设备之间建立一定的连锁关系，只允许列车按所建立的运行方向依靠通过信号机的显示来运行。
例如准许上行方向的列车运行时，下行的通过信号机和出站信号机均不能开发，反之亦然。
在单线自动闭塞区段，我国目前采用平时规定运行方向的方式。
既平时规定方向的通过信号机开放，而反方向的通过信号机灭灯，反方向的出站信号机也不能开放。
只有在区间空闲时，经过办理一定手续，改变了运行方向后，反方向的出站信号机和通过信号机才能开放，此时规定方向的通过信号机不能开放。
在双线自动闭塞区段，反方向不设通过信号机，凭机车信号机的显示运行。
反方向运行时，通过改变运行方向，转换区间的发送和接收设备，并使规定方向的通过信号机灭灯。
改变运行方向的任务由改变运行方向电路完成。
改变运行方向电路的作用是：确定列车的运行方向，即确定接车站和发车站。
转换区间的发送和接收设备，控制区间通过信号机的点灯电路。
一、技术条件：1、电路应能监督区间的空闲及占用和相邻车站的接车、发车状态。
当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向。
2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而改变运行方向。
3、电路应防止当区间轨道电路瞬时分路不良时，错误改变运行方向。
4、电路应符合故障导向安全的原则，保证不出现敌对发车的可能。
5、电路应适用于各种制式的自动闭塞。
6、因故不能改变运行方向时，可使用辅助方式办理。
按辅助方向改变运行方向后，第一次出站信号的开放必须检查该相邻站间区间的空闲。
7、使用该电路的车站，应有相应的表示，可在控制台上分别设置接车、发车方向，接发车区间占用及辅助办理表示灯。
并设置相应的接车、发车辅助按钮。
二、四线制方向电路特点：1、当一站为接车方向、另一站为发车方向时，接车站的FJ1、FJ2吸起（正极性），发车站的FJ1、FJ2落下（反极性）。
2、方向电路的1线（FQ）、2线（FQH）为方向回路线，如断线，正常情况下没反映，只有需改变方向电路动作时才有反映，3线（JQ）、4线（JQH）为监督回路线，如断线，控制台显示器显示区间监督红灯（同理区间有车时，不能反映其问题），这时并不影响正常的列车运行。
3、室内方向电路和区间电缆的接口不在分线盘，在区间接口架QZH。
4、方向电路的方向回线应保证回路电流大于35mA（JYXC-270转极值20~32 mA），调整FZG（方向电路用整流器）及RF电阻即可调整回路电流，由于采用的是滑线电阻，存在两个隐患，易刮断或接触不良，应选用固定电阻为宜（施工时针对实际站间用原滑线电阻调整，达到标准后测量其阻值，再换成同阻值固定电阻）。
5、方向电路的3线、4线应保证接收端电压24V（JWXC-H340工作值11.5V），调整FZG或RJ电阻即可，注意FZG可分两路不同电压输出。
三、设备构成:1、为改变运行方向所设的按钮和表示灯为改变运行方向，控制台上对应每一接车方向，设一组改变运行方向用的按钮和表示灯。
对于双线双向自动闭塞，每一咽喉设一个允许改变运行方向按钮和表示灯，如图—1所示。
允许改变运行方向按钮，二位非自复式，带铅封。
只有登记、破封按下本咽喉的允许改变运行方向按钮YGFA，该咽喉才能办理改变运行方向。
此时，允许改变运行方向表示灯YGFD点亮红灯。
接车方向表示灯JD，黄色，点亮表示本站该方向为接车站。
发车方向表示灯FD，绿色，点亮表示本站该方向为发车站。
监督区间表示灯JQD，红色，点亮表示对方站已建立发车进路或列车正在区间运行。
辅助办理表示灯FZD，白色，点亮表示正在辅助办理改变运行方向。
接车辅助办理按钮JFA和发车辅助办理按钮FFA，均为二位自复式带铅封按钮，辅助办理改变运行方向时用。
计数器用来记录辅助办理改变运行方向的次数。
2、设置主组合FZ和辅助组合FF对应于车站的每一接车方向设一套改变运行方向电路，相邻两站间该方向的改变运行方向电路由4根外线联系组成完整的改变运行方向电路。
对于单线区段，一般车站每端需一套改变运行方向电路。
对于双线双向运行区段，一般车站每端需两套改变运行方向电路。
每一端的改变运行方向电路由14个继电器组成，分为两个组合，称改变运行方向主组合FZ和辅助组合FF。
组合内继电器排列及类型如表所列。
四、改变运行方向的办理改变运行方向有正常办理和辅助办理两种方式。
1、正常办理正常办理是改变运行方向电路处于正常状态时的办理方法。
设甲站处于接车站状态，其接车方向表示灯JD(黄灯)亮，乙站处于发车站状态，其发车方向表示灯FD(绿灯)亮，且区间空闲，区间占用表示灯JQD 灭灯。
现甲站欲发车，在JQD灭灯的情况下，先登记破封按下本咽喉的允许改变运行方向按钮YFGA，允许改变运行方向表示灯YGFD红灯点亮。
此时即可正常办理改变运行方向，甲站值班员只要办理一条发车进路就可使改变运行方向电路自动改变运行方向。
甲站改为发车站，其JD灭，FD亮。
乙站改为接车站，其FD灭，JD亮。
当甲站出站信号机开放后或列车在区间运行时，两站的JQD同时点亮。
列车完全驶入乙站，区间恢复空闲后，甲站又未办理发车进路时，JQD灭灯。
乙站从接车站改为发车站，办理手续同上。
2、辅助办理辅助办理是当办理改变运行方向的过程中出现故障时，使方向电路恢复正常的一种办理方式。
当监督区间电路发生故障，或因故出现“双接”时，两站JQD同时点亮，这时就必须用辅助方式才能改变运行方向。
①监督区间电路发生故障，方向电路正常时若监督区间继电器因故落下，使控制台上的监督区间表示灯JQD亮灯，此时区间虽空闲，但通过正常办理手续无法改变运行方向，只能借助于辅助办理。
两站值班员确认监督区间电路故障且区间空闲后，由欲改成发车站的车站值班员登记破封按下发车辅助按钮FFA，其辅助办理表示灯FZD亮灯，表示本站正在进行辅助办理。
但本站值班员仍需继续按压FFA。
与此同时或稍晚，原发车站值班员也登记破封按下接车辅助按钮JFA，其辅助办理表示灯FZD亮白灯，表示本站开始辅助办理。
此时本站值班员可松开JFA。
其JD黄灯点亮，FD绿灯灭灯，FZD白灯灭灯，表示本站辅助办理已结束，改成发车站。
此后原接车站FD绿灯点亮，JD黄灯灭灯，表示本站已改为发车站，辅助办理改变运行方向已完成，车站值班员可松开FFA。
但FZD仍亮白灯，表示本站尚未办理发车进路。
当列车出发进入出站信号机内方时，FZD灭灯。
②因故出现“双接”，两站均为发车状态时当改变运行方向电路的电源瞬时停电，或方向电路瞬时故障，不能正常改变运行方向，使两站均处于接车状态(即“双接”)时，其中任一站要求改变运行方向，均需用辅助办理来实现。
两站值班员应确认区间空闲、设备故障，经双方商定，如乙站改为发车站，则乙站先登记破封按下FFA，然后甲站再登记破封按下JFA。
甲站值班员看到FZD亮白灯时，方可松开JFA，表明改变运行方向已完毕，发车权已属乙站，乙站即可开放出站信号机。
五、改方电路的动作程序：1．正常办理改变运行方向的动作程序设甲站为接车站，乙站为发车站，区间空闲，双方均未办理发车。
此时甲站吸起的继电器有FSJ、JQJ、JQJF、JQJ2F、GFFJ，FJ1在定位，JD亮黄灯。
乙站吸起的继电器有FSJ、JQJ、GFJ，FJ1在反位，FD亮绿灯。
若此时甲站要求向乙站发车，首先必须改变运行方向，出站信号机才能开放。
甲站值班员根据控制台上的JQD红灯灭灯，可以确认区间处于空闲状态，先按下本咽喉的YGFA然后排列发车进路，当LFJ和JXJ 吸起后，使FAJ吸起，继而使GFJ吸起，接通甲站的方向电源FZ、FF，由甲站改变送电极性，向乙站发送反极性电流，使本站的FJ2和对方站的FJ1和FJ2转极，乙站的JD亮黄灯，FD绿灯灭。
乙站的FJ1转极后，使GFJ落下，GFFJ、JQJF、JQJ2F相继吸起。
甲站的GFJ吸起后使GFFJ落下。
在甲站GFFJ缓放期间，使两站方向电源正向串联，形成两倍供电电压，使各方向继电器可靠转极。
甲站GFFJ落下后断开本站方向电源，由乙站一方供电。
甲站GFFJ落下后，使JQJF、JQJ2F相继落下。
在JQJ2F缓放期间，由乙站送往甲站的转极电源被短路，以消除由外线混线等原因产生的感应电势。
JQJ2F 落下后，接通甲站FJ1线圈与外线的电路，使FJ1转极，甲站的JD黄灯灭，FD绿灯亮。
至此，已按要求将甲站改为发车站，乙站改为接车站。
出站信号机开放或列车占用区间，JQJ落下，两站JQD亮红灯。
甲站正常办理运行方向的电路动作程序如图反之，乙站为接车站时，欲办理发车，其办理改变运行方向的手续及电路动作过程和上述情况相仿。
2．辅助办理改变运行方向的电路动作程序(1)监督电路发生故障，方向电路正常时的动作程序若甲站为发车站，乙站为接车站时，其监督电路的JQJ因故障而落下，将使JQJF、JQJ2F相继落下，控制台上的JQD亮红灯。
此时区间虽处于空闲状态，但通过正常办理手续改变运行方向已无法使甲站的GFJ 吸起，如要改变运行方向，则必须借助于辅助办理。
两站值班员确认区间空闲及故障后，如甲站要改为发车站，经乙站同意，两站共同进行辅助办理改变运行方向。
甲站值班员登记破封按下FFA，使FFJ吸起并白闭。
FFJ吸起后断开甲站向乙站的供电电路。
此时，因FFJ吸起，JQJ落下，FSJ吸起，使DJ经0.3~0.35s后吸起。
在FFJ吸起，DJ缓吸时间内，用DJ后接点短路方向电路外线，消耗外线所贮电能。
DJ吸起后自闭，用其前接点点亮FZD，表示本站正在进行辅助办理。
乙站值班员也登记破封按下JFA，使DJ吸起后自闭，FZD亮白灯，表示本站开始辅助办理。
乙站值班员松开JFA，JFJ靠CJF通过DJ前接点放电而吸起。
乙站通过JFJ前接点接通方向电源，向甲站送电，使甲站的FGFJ吸起。
FGFJ吸起后，通过其前接点及JQJ后接点给JQJ2F的3—4线圈供电，使之吸起。
GFJ经FGFJ前接点及JQJ2F前接点吸起后自闭。
CJF放电结束后，使JFJ落下，断开乙站对甲站的供电电路。
由于甲站FGFJ落下，断开FFJ励磁电路，使其落下。
此时接通甲站向乙站供电电路，因是反极性电流，使乙站的FJ1和两站的FJ2转极。
在乙站，由于FJ1转极，使JD黄灯亮，FD绿灯灭。
同时使GFJ落下，断开DJ自闭电路，使之落下，FZD灭灯，表示本站辅助办理已完毕，改为接车站。
因GFJ落下，FJ1转极，使两站方向电源串接，使各方向继电器可靠转极。
