四线制方向电路浅析方向电路是双向自动闭塞的关键,它是两站间闭塞关系的基础,并通过它建立各站间的双向自动闭塞区间。
因此它是双向自动闭塞制式中不可缺少的关键。
为方便维修,减少对铁路运输的干扰,下面对四线制方向电路进行简单的分析,供大家参考。
一、主要技术条件:1、电路应能监督区间的空闲及占用和相邻车站接、发车状态。
确认整个区间空闲及对方未建立发车进路时方能改变运行方向。
2、改变运行方向应由处于接车状态的车站办理,随发车进路的办理而自动改变运行方向。
3、电路应防止当区间轨道电路瞬间分路不良时,错误改变运行方向。
4、电路应符合故障—安全原则,保证不出现敌对发车的可能。
5、电路应适用于各种制式的自动闭塞。
6、因故不能改变运行方向时,可使用辅助方式办理。
按辅助方式改变运行方向后,第一次出站信号的开放必须检查该相邻站间区间的空闲。
7、使用该电路的车站,应有相应的表示,在控制台上分别设置接、发车方向,接发车区间占用及辅助办理表示灯,相应的接、发车辅助按钮。
二、电路特点:1、四线制方向电路可以与车站电气集中、计算机联锁以及相应的区间设备配合构成双向运行的自动闭塞区段(包括单线、双线以及三线等)。
2、电路把原两线制电路完成的控制和监督区间这两项“任务”分别由两个回路的四根线完成,二者之间互不干扰,使电路的故障机率大大降低,提高电路动作可靠性,从而保证了运输的需要,实现了安全和效率的统一。
3、本电路在改变运行方向时,对区间的监督(即确认区间空闲与否)只在电路转换运行方向之前进行检查,一旦开始转换运行方向,方向电路就保证继续工作直到把对方站改为接车站及本站改为发车站为止,不因发生任何故障(此处所指“故障”为轨道电路或监督回路的故障)而妨碍改变运行方向的全过程。
4、电路考虑了监督区间电路故障时的辅助办理电路。
它能依靠辅助办理当轨道电路故障、区间监督回路故障、方向混乱(“双接”、“双发”)的情况下,改变运行方向。
5、不论区间有无列车占用,方向回路内各方向继电器线圈中保持定向电流,它能提高系统的安全可靠性。
四线制改变运行方向电路故障分析及处理方法

技术应用TECHNOLOGYANDMARKETVol.27,No.9,2020四线制改变运行方向电路故障分析及处理方法钟世军(国家能源集团包神铁路集团神朔铁路分公司,陕西神木719300)摘 要:神朔铁路分公司现在全线上道使用的是ZPW-2000A移频自动闭塞四线制改变运行方向电路,投入运行使用已有16年,是现阶段信号设备的重要组成部分,其运行质量以及状态对铁路安全和运输效率起到重要的作用。
目前,对四线制改方电路的原理和改方办理方式方法等理论方面介绍较多,但对故障处理方法介绍很少。
主要介绍电路原理,日常运用中的故障判断分析、处理方法和应急方法。
关键词:四线制;改变运行方向电路;故障处理方法;应急方法doi:10.3969/j.issn.1006-8554.2020.09.034 电路构成、改方意义及方式方法1.1 电路构成四线制改方电路由安全型继电器、控制盘面按钮、电阻、电容构成。
电路由按钮继电器电路,方向继电器电路,监督区间继电器电路,区间正、反向继电器电路,改方、改方辅助继电器电路,接、发车方向继电器电路,监督区间复示继电器电路,短路继电器电路,控制继电器电路,控制信号继电器电路组成。
1.2 改方的意义当运输计划编制不合理或线路施工封锁,就会造成阶段性、方向性车流拥堵,为了能够缓解车流拥堵,特别是某些重要列车需要放行时,可以使用空闲的另一条线路进行该线路的反向运行。
在这种情况下,ZPW-2000A移频自动闭塞系统设计了改变运行方向电路,简称改方电路。
通过改方可以将电路变换为反向运行模式,在某种程度上可以缓解阶段性、方向性车流拥堵,提高运输效率。
1.3 改方的方式及方法改方的方式有正常改方和辅助改方2种。
其中把监督区间继电器JQJ吸起状态的改方叫正常改方,把JQJ落下状态的改方叫辅助改方,在办理过程中只能从接车站开始。
正常办理,设甲站为发车站,乙站为接车站,区间空闲,双方均未办理发车或排列发车进路,乙站人员按下允许改方按钮,然后向甲站排列一条发车进路即可自动完成改变方向,当甲站再往回改时,只需要向乙站排列一条发车进路就可以改回去。
转发 四线制方向电路图说明书

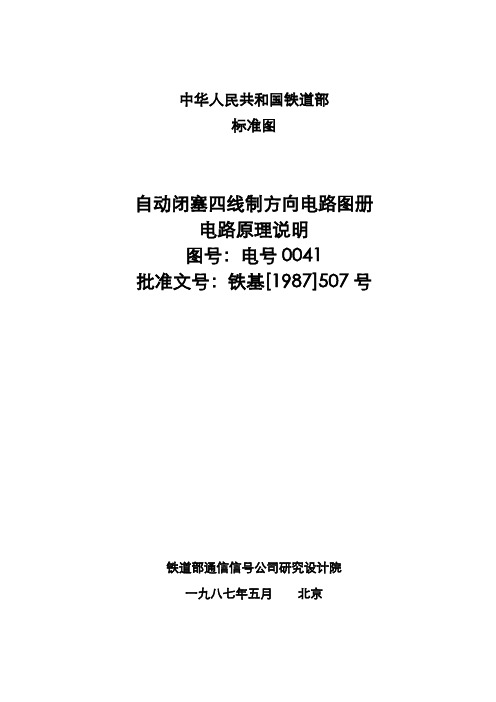

中华人民共和国铁道部标准图自动闭塞四线制方向电路图册电路原理说明图号:电号0041批准文号:铁基[1987]507号铁道部通信信号公司研究设计院一九八七年五月北京目录一、概述二、主要技术条件三、电路特点四、工作原理简介五、需要说明的问题六、电源系列的选择七、自动闭塞四线制方向电路使用说明一、概述方向电路是双向自动闭塞的关键电路,它是两站间闭塞关系的基础,并通过它建立各站间的双向自动闭塞区间。
