《电工学电工技术2-1》期末考试试卷_电工学上A
《电工学2-1》期末考试试卷_电工学下B答案
一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。
2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。
3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。
4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。
5.(57.5)10=( 111001.1 )2=( 39.8 )16。
6.三变量的逻辑函数共有 8 个最小项。
其全部最小项之和为 1 。
7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。
二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。
A 、饱和B 、截止C 、放大D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。
A 、截止B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。
A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。
A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。
A 、2B 、4C 、6D 、12 6.摩根定律的正确表达式是：（ B ） A 、B A B A +=⋅ B 、B A B A +=⋅ C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。
（6分）=Y A B +A C D +C D +AB C +B C D解：=Y )()(BD AD D C C A A B ++++ =)()(B A D C C A B ++++=C A D C C B B A +++图1图2=C A D C B A ++四、图2所示放大电路中，已知V CC =12V ，R B1=90kΩ，R B2=30kΩ，R C =2.5kΩ，R e =1.5kΩ，R L =10kΩ，β=80，V U BE 7.0=。
电工学期末考试试题及答案大全
电工学期末考试试题及答案大全以下是电工学期末考试的试题及答案大全。
考试共分为四个部分：选择题、填空题、计算题和简答题。
各部分的试题都是按照电工学科的知识点和难度进行有序排列的。
请同学们认真阅读每道题目，理解题目的要求，准确地回答。
祝大家考试顺利！选择题：1. 电流的单位是：A. 安培B. 伏特C. 瓦特D. 欧姆答案：A2. 高压电线与低压电线之间的电压差称为：A. 线间电压B. 电动势C. 电位差D. 电场强度答案：C3. 以下哪项是直流电的特点？A. 电流大小随时间变化B. 电流方向随时间变化C. 电流大小和方向均不随时间变化D. 电流大小和方向均随时间变化答案：C填空题：4. 电阻的公式是__________。
答案：电阻 = 电压 / 电流5. 欧姆定律的公式是__________。
答案：电流 = 电压 / 电阻6. 一个电路中，电源的电动势为10伏特，电阻为2欧姆，求电流的大小为__________。
答案：电流 = 电压 / 电阻 = 10伏特 / 2欧姆 = 5安培计算题：7. 一个电阻为8欧姆的电路中通过的电流为4安培，求电压的大小。
答案：电压 = 电流 * 电阻 = 4安培 * 8欧姆 = 32伏特8. 一个电路中的电压为20伏特，通过的电流为5安培，求电阻的大小。
答案：电阻 = 电压 / 电流 = 20伏特 / 5安培 = 4欧姆简答题：9. 请简述并画出电路中的串联和并联的示意图。
答案：串联电路是指电路中各个元件依次连接起来，电流依次经过各个元件。
示意图如下：[图示]并联电路是指电路中的各个元件并排连接，电流会分流经过各个元件。
示意图如下：[图示]10. 请简述交流电和直流电的区别。
答案：交流电是指电流不断地改变方向的电流。
交流电的频率通常为50Hz或60Hz。
直流电是指电流始终保持一个方向的电流。
直流电常用于电池供电的设备中。
以上就是电工学期末考试试题及答案大全。
希望大家能够充分掌握电工学科的知识，顺利通过考试。
电工技术期末考试试题及答案（共5篇）
电工技术期末考试试题及答案（共5篇）第一篇：电工技术期末考试试题及答案电工技术一．选择（30分、3分/题）1．已知如下电路图，其中元件吸收功率，且i>0，则u（）。
A：u>0B： u<0，2．对称三相电路Y—Y形连接，电源的线电压380V，负载的阻抗为6－j8则线电流I为（）。
A：38B：22 C：－22D：－38 3．正弦交流电路如图，若f＝1/6.28HZ，则电路的阻抗角为（）。
A：4B：－45 C：135D：－135 4．在电路暂态分析中，下列结论成立的是（）。
A：换路前后电容两端的电流不变B：换路前后电感两端的电流不变C：换路前后电感两端的电压不变D：换路前后电阻两端的电压不变５．如图一电感线圈，有功功率为10kW，功率因数为0.6，接在220V，50HZ的交流电源上。
若将功率因数提高到0.95，需并联多大的电容。
（其中并联电容前后的电路阻抗角均为正）（）。
A：913uFB：845uF C： 754uFD：656uF6．两组线圈的异名端为（）A：ac和bdB：ab和cd C：bc和acD：ad和bc电工技术，当信号源7．交流信号源电动E=80V，内阻为400，负载电阻为，4输出最大功率时，变压器的变比为（）A：1 B：10 C：100D：-10 8．在电工技术2．并联电路发生谐振时，在输入电压不变的情况下，电路的电流达到最大值。
（）3．Y-Y连接三相电路中，中线电流为零，可以去掉。
（）4．谐振电路中的品质因数越高，电路的选择性越好。
（）5．熔断器可用于电路的短路和过载保护。
（）6．36V的电压为人体的安全电压。
（）7．直流电机可通过变频变极进行调速。
（）8．电压源模型和电流源模型的等效关系只是对外电路成立。
（）9．戴维宁定理实质是将复杂的电路问题简单化处理。
（）10．理想电流源的电流随着其两端电压的改变而改变。
（）三．计算题（60分、12分/题）1．求电流I。
电工技术2．开关换路前电路已处于稳态，且电容无储能，在t=0时刻换路，求 u0(t)，uC(t)。
《电工学2-1》期末考试试卷_电工学下B答案
一、填空题：（每空2分，共30分）1。
晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。
2。
放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻,应引入 电流 负反馈. 3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念.4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14。
1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14。
1 V 。
5.（57。
5）10=( 111001.1 )2=（ 39.8 )16。
6.三变量的逻辑函数共有 8 个最小项。
其全部最小项之和为 1 .7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态.二、选择题: （每题2分,共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。
A 、饱和B 、截止C 、放大D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。
A 、截止B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。
A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联4.下列电路中属于时序逻辑电路的是( D ）电路。
A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要( B ）个触发器。
A 、2B 、4C 、6D 、12 6。
摩根定律的正确表达式是：( B ） A 、B A B A +=⋅ B 、B A B A +=⋅ C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。
（6分)=Y A B +A C D +C D +AB C +B C D解：=Y )()(BD AD D C C A A B ++++ =)()(B A D C C A B ++++=C A D C C B B A +++图1图2=C A D C B A ++四、图2所示放大电路中，已知V CC =12V ，R B1=90kΩ,R B2=30kΩ，R C =2。

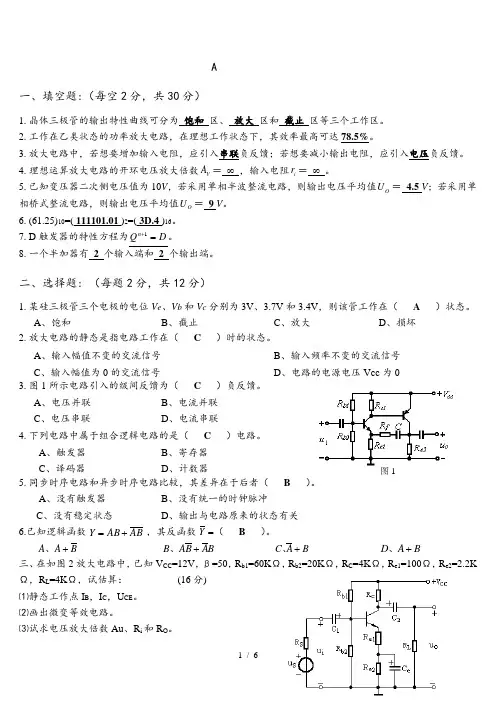

《电工学2-1》期末考试试卷-电工学下A答案
B A AB Y += =Y A一、填空题:（每空2分，共30分）1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。
2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。
3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。
4.理想运算放大电路的开环电压放大倍数V A ＝ ∞ ，输入电阻i r ＝ ∞ 。
5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5 V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。
6.(61.25)10=( 111101.01 )2=( 3D.4 )16。
7.D 触发器的特性方程为D Q n =+1。
8.一个半加器有 2 个输入端和 2 个输出端。
二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ，则该管工作在（ A ）状态。
A 、饱和 B 、截止 C 、放大 D 、损坏2.放大电路的静态是指电路工作在（ C ）时的状态。
A 、输入幅值不变的交流信号B 、输入频率不变的交流信号C 、输入幅值为0的交流信号D 、电路的电源电压Vcc 为0 3.图1所示电路引入的级间反馈为（ C ）负反馈。
A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联 4.下列电路中属于组合逻辑电路的是（ C ）电路。
A 、触发器B 、寄存器C 、译码器D 、计数器5.同步时序电路和异步时序电路比较，其差异在于后者（ B ）。
A 、没有触发器B 、没有统一的时钟脉冲C 、没有稳定状态D 、输出与电路原来的状态有关6.已知逻辑函数 ，其反函数 （ B ）。
B A A +、B A B A B +、B AC +、B A D +、 三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2K Ω，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。
电工学(A卷)及答案
电工学(A卷)及答案广东省工业贸易职业技术学校2014/2015学年第二学期《电工学》期末考试试卷（A卷）班级姓名学号一、填空题（每小题2分，共20分）1、电动势是衡量电源的一个物理量。
2、变压器的电磁感应部分包括和两部分。
3、异步电动机基本结构由和两大部分组成。
4、异步电动机的调速有，和变转差率调速三种。
5、低压配电的系统包括，，链式配电系统和变压器——干线式配电系统。
6、人体触电的方式包括，，。
7、从照明范围大小来区别分为，分区一般照明，，。
8、在我国交流电中，工频是 Hz， S。
9、在矿井等潮湿环境中使用的安全电压是 V。
10、人体触电有和两类。
二、选择题(每小题2分，共30分)1、下列表征电路性质的物理量，不能被称为电路参数的是（）A.电阻B.电源C.电感D.电容2、欧姆定律的正确表达式（）A.I=U/RB.R=U/IC.U=R*ID.I=Q/T第2页/共4页3、下列不是特殊用途变压器的是（）A.自耦变压器B.电压互感器C.电流互感器D.电力变压器4、电力变压器不包括（）A.升压变压器B.电焊变压器C.降压变压器D.配电变压器5、异步电动机的启动时是指电动机接通交流电源使电动机的转子由静止状态开始转动，一直加速到（），进入稳定状态运动的过程。
A.额定转速B.额定电压C.额定电流D.额定功率6、异步电动机的启动方法不包括（）A．直接启动 B.降压启动 C.降流启动 D.绕线式电动机转子串联电阻启动7、高压供电的用户必须保证功率因数在（）以上。
A.0.5B.0.7C.0.8D.0.98、供电可靠性较高，配电设备集中，检修方便，但系统灵活性较差，有色金属消耗量较多，一般适用容量大，负荷集中的用电设备的配电系统类型是（）A.放射式配电系统 B.树干式配电系统 C.变压器-干线式配电系统D.链式配电系统9、下面与照明质量无关的基本概念（）A.光通量B.温度C.发光强度D.照度10、我国交流电的频率为50Hz，其周期为（）秒。
《电工学2-1》期末考试试卷 电工学下B答案
一、填空题:(每空2分，共30分）1.晶体三极管工作在放大状态时,其发射结处于 正向 偏置，集电结处于 反向 偏置。
2。
放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻,应引入 电流 负反馈. 3。
理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。
4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14。
1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14。
1 V 。
5.(57。
5)10=（ 111001。
1 ）2=（ 39。
8 ）16.6。
三变量的逻辑函数共有 8 个最小项.其全部最小项之和为 1 .7。
TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态.二、选择题： （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和6V ,则该管工作在（ A ）状态. A 、饱和B 、截止C 、放大D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服( D )失真. A 、截止B 、饱和C 、截止和饱和D 、交越3.电路如图1所示,引入的反馈为（ C ）负反馈. A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联 4。
下列电路中属于时序逻辑电路的是( D ）电路.A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。
A 、2B 、4C 、6D 、12 6.摩根定律的正确表达式是：（ B ） A 、B A B A +=⋅ B 、B A B A +=⋅ C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。
（6分）=Y A B +A C D +C D +AB C +B C D解：=Y )()(BD AD D C C A A B ++++ =)()(B A D C C A B ++++=C A D C C B B A +++图1图2=C A D C B A++四、图2所示放大电路中,已知V CC =12V ，R B1=90kΩ，R B2=30kΩ，R C =2.5kΩ,R e =1。
(完整版)《电工学》试卷(含答案)
二、选择题（20分, 2分/小题）（在每小题列出的选择项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。
) 得分序号 12345678910答案B B BC B A A C A B1. 一负载电阻为R L ，经变压器接到内阻R 0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻R L ′＝R 0时，则R L 等于（ B ）(a) 0.8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω2.图2.2示电路中，用一个等效电源代替，应该是一个( b )。
（a) 2A 的理想电流源 (b ） 2V 的理想电压源(c ） 不能代替，仍为原电路3。
图2.3所示电路，在换路前处于稳定状态,在t=0瞬间将开关S 闭合,则u C （0+)为（ B )A. 2V B 。
-2V C 。
0V D 。
—1V4.在RLC 串联的正弦交流电路中，下列功率的计算公式正确的是（ C ）(a ） S ＝P+Q （b ） P ＝UI题2.2图图2.3图3 图43V +-•a5V -+b c图1图2(c) S ＝22)(C L Q Q P -+ （d ） P ＝22Q S +5.作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上,则各相负载的电压( b ）。
（a ） 不对称 (b ） 对称 （c ） 不一定对称6.有一台三相电阻炉,各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成（ a ）形。
（a)(b)（c ）7.交流电磁铁磁路,线圈电压U 保持不变。
当气隙长度增加时，线圈电流i 将 （ a )。
（a ） 增大(b) 减小(c) 保持不变8. 三相异步电动机的转差率s ＝1时,其转速为( c )。
（a) 额定转速(b ） 同步转速（c ） 零9.三相四线制供电线路，已知作星形连接的三相负载中A 相为纯电阻，B 相为纯电感，C 相为纯电容，通过三相负载的电流均为5安培，则中线电流为( A ）A 、3.66A ；B 、10A ；C 、5A ；D 、15A.10。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（每空2分，共24分）
1.电路如图1所示，=ab U V ，若选a 点为参考点，则b 点的电位b V = V 。
2.各支路电流如图2所示，则=I A 。
3.各电阻值如图3所示，则端口等效电阻=ab R Ω。
4.已知2202sin(314135)u t V =-，则有效值U = V ，周期T = s ，初相位= ，
0.01t s =时，u = V 。
5.已知变压器的变比为4:1，测得次绕组中的电流24I A =，则原绕组中的电流1I = A 。
6.一台三相异步电动机，定子电压的频率为150Z f H =，极对数1p =，转差率0.015s =。
则同步转速0n = /min r ,转子转速n = /min r ，转子电流频率2f = Z H 。
二、选择题（每题2分，共20分）
1.电路如图4所示，其KVL 方程正确的是（ ）。
.0S A U RI U ++= .0S B U RI U +-= .0S C U RI U -+= .0S D U RI U --= 2.图5所示电路中AB U 为（ ）V
. 1.25A . 1.5B .2C . 2.5D
3.电路如图6所示，叙述正确的是（ ）。
.A 电流源吸收功率，电压源发出功率 .B 电流源和电压源都吸收功率 .C 电流源发出功率，电压源吸收功率 .D 电流源和电压源都发出功率
4.若将同一白炽灯分别接入到220V 直流电源和有效值为220V 的交流电源上，则（ ）。
.A 接至直流电源时较亮 .B 接至交流电源时较亮 .C 两者亮度相同 .D 以上答案均不正确
a
图1 b 5V +-
图4 +-U I
R -+s U 1A -
I
1A
图2
-+V 10 图6
Ω10 A 2 B
A 10Ω 10V +
-
图5 2Ω 5V +- 5Ω 6Ω
图3
3Ω
2Ω
a
b
5.下列哪个表达式成立？（ ）
V e
V t u A j
604)60sin(4.-=-=ω V t V e U B j )30sin(255.
30
+==∙
ω V u C
458.
-∠= V U D
3010.
-∠=∙
6.电感和电容均为理想元件的正弦交流电路中，下列表达式正确的是（ ）。
.A I CU ω= .m m L B U jX I ∙
∙
=- .C U j I C ω∙
∙
=- .m m D I LU ω=
7.三角形接法的对称三相负载接至相序为C B A 、、的对称三相电源上，已知相电流A I AB 010∠=∙
则线电流A I ∙
=( ) A 。
.10330A ∠ .10330B ∠- .
10/330C ∠ .10/330D ∠-
8.下列说法中不符合 R 、L 、C 串联谐振特征的是( )。
.A 电路对电源呈现电阻性
.B 电路的阻抗模最大
.C L C U U = .D 电流最大
9.三相异步电动机转动的原理是（ ）。
.A 定子磁场与定子电流的相互作用 .B 转子磁场与转子电流的相互作用 .C 旋转磁场与转子电流的相互作用 .D 旋转磁场与定子电流的相互作用
10.Y- ∆换接起动起动转矩=Y st T ( )ΔS t T 。
.
1/3A .1/3B .3C .3D
三、分析计算题（5小题，共56分）
1.有源二端网络N 的开路电压0U 为9V ，若联接如图7()a 所示，则得电流为1A 。
若联接成图7()b 所示，当电流源电流为1A ，求电路中的电流I 为多少？(10分)
图7 (a)
图7(b)
2.电路如图8所示，已知Ω==k X R C 10，R 中的电流为mA I R
010∠=∙。
试求C U I I ∙∙∙
、和，并作相量图（R C I I I U ∙
∙
∙
∙
、、和）。
若角频率为ω，写出u 的表达式。
（12分）
3.Y 接法的对称三相负载，每相负载1060Z =∠Ω，接在线电压为380V 的三相交流电源上，求相电流p I 、线电流l I 、功率因数及三相负载的有功功率。
（8分）
4.在图9中，20E V =，120R =Ω，25R =Ω，0.02L H =。
在开关S 闭合前电路已处于稳态。
求0t ≥时L i 和i ，并作出L i 随时间变化的曲线。
（16分）
5.(1)图10（a ）所示控制电路能否控制异步电动机的正常起、停？为什么?
(2)额定电压为380/660V ，Δ/Y 联结的三相异步电动机，试问当电源电压为380V 时应采用什么
联结方式？若图10（b ）为电动机的接线盒，在图10（b ）中画出此联结方式。
(10分)
C
R
∙
R I
∙
C I
∙
U
图8
∙
I
W 2 U 2 V 2 U 1
V 1
W 1
KM SB 1 SB 2
KM 图10（a ） E +-
S
图9
L
2R
L i
i
0t =
1R。
