常用淬火介质分析
常用淬火介质分析
2006-12-30
关键字：淬火介质
1．水
水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。
通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果。
但由于这些方法需增加专门设备，且工件淬火后性能不是很稳定，所以没有能得到广泛推广应用。
所以说。
纯水只适合于少数含碳量不高、淬透性低且形状简单的钢件淬火之用。
2．淬火油
用于淬火的矿物油通常以精制程度较高的中性石蜡基油为基础油，它具有闪点高、粘度低、油烟少，抗氧化性与热稳定性较好，使用寿命长等优点，适合于作淬火油使用。
淬火油只使用于淬透性好、工件壁厚不大、形状复杂、要求淬火变形小的工件。
淬火油对周围环境的污染大，淬火时容易引起火灾。
影响淬火油冷却能力的主要因素是其粘度值，在常温下低粘度油比高粘度油冷却能力大，温度升高，油的流动性增加，冷却能力有所提高。
适当提高淬火油的使用温度，也能使油的冷却能力提高。
3．熔盐，熔碱
这类淬火介质的特点是在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火变形小，基本无裂纹产生，但是对环境污染大，劳动条件差，耗能多，成本高，常用于形状复杂，截面尺寸变化悬殊的工件和工模具的淬火。
熔盐有氯化钠，硝酸盐，亚硝酸盐等，工件在盐浴中淬火可以获得较高的硬度，而变形极小，不易开裂，通常用作等温淬火或分级淬火。
其缺点是熔盐易老化，对工件有氧化及腐蚀的作用。
熔碱有氢氧化钠，氢氧化钾等，它具有较大的冷却能力，工件加热时若未氧化，淬火后可获得银灰色的洁净表面，也有一定的应用。
但熔碱蒸气具有腐蚀性，对皮肤有刺激作用，使用时要注意通风和采取防护措施。
4．新型淬火介质及其应用
有机聚合物淬火剂
近年来，新型淬火介质最引人注目的进展是有机聚合物淬火剂的研究和应用。
这类淬火介质是将有机聚合物溶解于水中，并根据需要调整溶液的浓度和温度，配制成冷却性能能满足要求的水溶液，它在高温阶段冷却速度接近于水，在低温阶段冷却速度接近于油。
其优点是无毒，无烟无臭，无腐蚀，不燃烧，抗老化，使用安全可靠，且冷却性能好，冷却速度可以调节，适用范围广，工件淬硬均匀，可明显减少变形和开裂倾向，因此，能提高工件的质量，改善工作环境和劳动条件，给工厂带来节能、环保、技术和经济效益。
目前有机聚合物淬火剂在工件大批量、单一品种的热处理上用得较多，尤其对于水淬开裂，变形大，油淬不硬的工件，采用有机聚合物淬火剂比淬火油更经济、高效和节能。
从提高工件质量、改善劳动条件、避免火灾和节能得角度考虑，有机聚合物淬火剂有逐步取代淬火油的趋势，是淬火介质的主要发展方向。
有机聚合物淬火剂的冷却速度受浓度，使用温度和搅拌程度3个基本参数的影响。
一般来说，浓度越高，冷却速度越慢；使用温度越高，冷却速度越慢；搅拌程度越激烈，冷却速度越快。
搅拌的作用很重要；1使溶液浓度均匀；2加强溶液的导热能力从而保证淬火后工
件硬度高且分布均匀，减少产生淬火软点和变形及开裂的倾向。
通过控制上述这些因素，可以调整有机聚合物淬火剂的冷却速度，从而达到理想的淬火效果。
一般来说，夏季使用的浓度可低些，冬季使用的浓度可高些，而且要有充分的搅拌。
有机聚合物淬火剂大多制成含水的溶液，在使用时可根据工件的特点和技术要求，加水稀释成不同的浓度，便可以得到具有多种淬火烈度的淬火液，以适应不同的淬火需要。

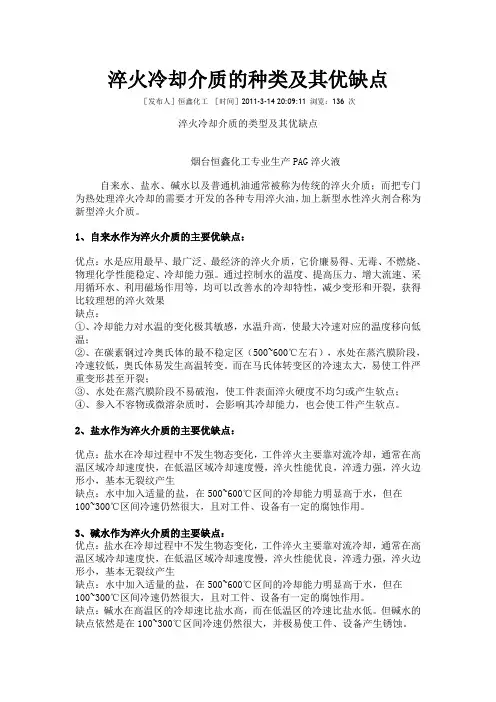

淬火冷却介质的种类及其优缺点
淬火冷却介质的种类及其优缺点［发布人］恒鑫化工［时间］2011-3-14 20:09:11 浏览：136 次淬火冷却介质的类型及其优缺点烟台恒鑫化工专业生产PAG淬火液自来水、盐水、碱水以及普通机油通常被称为传统的淬火介质；而把专门为热处理淬火冷却的需要才开发的各种专用淬火油，加上新型水性淬火剂合称为新型淬火介质。
1、自来水作为淬火介质的主要优缺点：优点：水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。
通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果缺点：①、冷却能力对水温的变化极其敏感，水温升高，使最大冷速对应的温度移向低温；②、在碳素钢过冷奥氏体的最不稳定区（500~600℃左右），水处在蒸汽膜阶段，冷速较低，奥氏体易发生高温转变。
而在马氏体转变区的冷速太大，易使工件严重变形甚至开裂；③、水处在蒸汽膜阶段不易破泡，使工件表面淬火硬度不均匀或产生软点；④、参入不容物或微溶杂质时，会影响其冷却能力，也会使工件产生软点。
2、盐水作为淬火介质的主要优缺点：优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。
3、碱水作为淬火介质的主要缺点：优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。
缺点：碱水在高温区的冷却速比盐水高，而在低温区的冷速比盐水低。

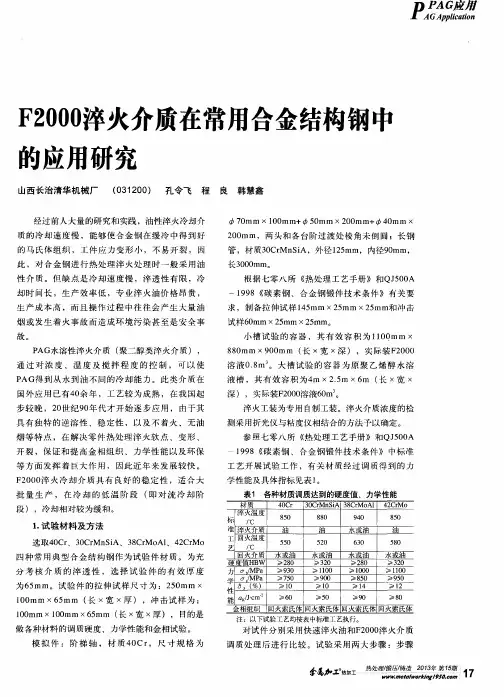

F2000淬火介质在常用合金结构钢中的应用研究
２ ０ ０ ｍｍ，两头和各 台阶过渡处棱角未 倒圆 ；长 钢 管，材质３ ０ Ｃ ｒ Ｍｎ Ｓ ｉ Ａ，外径１ ２ ５ ｍｍ，内径９ ０ ｍｍ，
长３ ０ ０ ０ ｍｍ。
性 介 质。但缺 点是 冷却速 度慢 ，淬 透性有 限 ，冷 却时 间长 ，生产效 率低 ，专 业淬火 油价格 昂贵 ，
１ ９ ９ ８ 碳素 钢、合金钢锻 件技术条件 中标 准
工 艺 开 展 试 验 工 作 ， 有 关 材 质 经过 调 质得 到 的 力 学 性 能 及具 体 指标 见表 １ 。
表 １ 各种材质调质达到 的硬度值 、力学性能
材 质 淬 火 温 度
／ ℃
批 量生 产 ，在 冷 却 的低 温 阶 段 （ 即 对 流 冷 却阶
Ｐ ＡＧ 水溶性淬火介质 （ 聚二醇类淬火介质 ），
通 过 对 浓 度 、 温 度 及 搅 拌 程 度 的 控 制 ， 可 以 使 Ｐ ＡＧ 得 到 从 水 到 油 不 同的 冷 却 能 力 。 此 类 介 质在
国外应用 已有４ ０ 余年 ，工艺 较为成 熟 ，在我 国起 步较 晚 ，２ ０ 世纪９ ０ 年代才 开始逐步 应用 ，由于其 具 有 独特的逆 溶性 、稳 定性 ，以及不 着火 、无 油
Ｆ ２ ０ ０ ０ 淬火介质在常用合金结构钢中
的应用研究
山西 长治清 华机械厂 （ ０ ３ １ ２ ０ ０ ） 孑 Ｌ 令飞 程 良 韩 慧鑫
经过前人大量的研究和实践 ，油性淬火冷却介 质的冷 却速度慢 ，能够 使合金钢 在缓冷 中得到好
的 马 氏 体 组 织 ，工 件 应 力 变 形 小 ，不 易 开 裂 ， 因 此 ，对 合 金 钢 进 行 热 处 理 淬 火 处 理 时 一 般 采 用 油
第3章-淬火介质
辐射 传导 对流
淬火介质一般的要求： 无毒、无味、经济、安全可靠; 不易腐蚀工件,淬火后易清洗; 成分稳定,使用过程中不易变质; 在过冷奥氏体的不稳定区域应有足够的冷却速度,在低温 马氏体区域应具有较缓慢的冷却速度,以保证淬火质量; 在使用时,介质粘度应较小, 以增加对流传热能力和减少 损耗。
食 盐 水 溶 液
图3-6 不同成分食盐水溶 液的冷却特性
3.2.3 常用淬火介质及其冷却特性
碱水作为淬火介质,常用的是 5%~l5%NaOH水溶液.它在高 温区间的冷却能力比盐水还大, 而在低温区间用而析出氢气,使氧化 皮易于脱落,淬火后工件呈银灰 色,表面较洁净,一般不需清理, 故又称其为光亮淬火. 但碱水的应用不如盐水广泛, 其原因是 NaOH 对工件及设备 的腐蚀较严重,淬火时有剌激性 气体产生,对皮肤有腐蚀性,以 及工件易于老化变质等.因此未 能广泛应用 。
3.2.3 常用淬火介质及其冷却特性
2.盐水与碱水
为了提高水的冷却能力, 往 往在水中添加-定量(一般为 5~10%)的盐或碱,目前比较普 遍采用的是食盐水溶液 , 其 优点是蒸汽膜阶段缩短，特 性温度提高，从而加快冷却 速度. 食盐水溶液的冷却能力在食 盐浓度较低时随食盐浓度的 增加而提高，随温度提高， 冷却能力降低。 盐 水 的 缺 点 是 在 低 温 （ 200 ~300℃）区间冷速仍很大。
第3章 钢的淬火及回火
• 3.1 淬火的定义、目的和必要条件
• 定义: 将钢加热到>Ac3或Ac1，保温并以大于临界冷却 速度冷却，以得到马氏体或下贝氏体组织的热处理工艺。 • 目的：提高硬度、强度和耐磨性； • 经淬火、回火获得良好的综合机械性能； • 改善钢的物理化学性能 • 必要条件：冷速大于临界冷速（抑制所有非马氏体转变的 最小冷速）。
淬火常用冷却介质(二).
金属材料与热处理
•职业教育材料成型与控制技术专业教学资源库
不同成分食盐水 溶液的冷却特性
不同温度的质量分数 为50%NaOH水溶液
的冷却特性
金属材料与热处理
•职业教育材料成型与控制技术专业教学资源库
职业教育材料成型与控制技术专业教学资源库
金属材料与热处理课程
淬火常用冷却介质（2）
主讲教师：雷伟斌 西安航空职业技术学院
•职业教育材料成型与控技术专业教学资源库
淬火常用冷却介质（2）
碱或盐的水溶液
水中溶入盐、碱等物质，减少了蒸汽膜的稳定性，使蒸 汽膜阶段缩短，特性温度提高从而加速冷却速度。
食盐水溶液在食盐浓度较低时随食盐浓度的增加而提高， 冷速均大于纯水的。
盐水
为了提高水的 冷却能力，往往在 水中添加一定量（ 一般为5%~10%） 的盐或碱
缺点
常用的碱水为浓度5％~15％的苛 性钠（NaOH）水溶液，它在高温区 的冷却速度比盐水高，而在低温区 的冷速比盐水低。碱水浓度越高， 低温区的冷却速度越小。
金属材料与热处理
十种常用淬火方法汇总
淬火方法大全，用过3个就是大师！十种常用淬火方法汇总热处理工艺中淬火的常用方法有十种，分别是单介质（水、油、空气）淬火；双介质淬火；马氏体分级淬火；低于Ms点的马氏体分级淬火法；贝氏体等温淬火法；复合淬火法；预冷等温淬火法；延迟冷却淬火法；淬火自回火法；喷射淬火法等。
一、单介质（水、油、空气）淬火单介质（水、油、空气）淬火：把已加热到淬火温度的工件淬人一种淬火介质，使其完全冷却。
这种是最简单的淬火方法，常用于形状简单的碳钢和合金钢工件。
淬火介质根据零件传热系数大小、淬透性、尺寸、形状等进行选择。
二、双介质淬火双介质淬火：把加热到淬火温度的工件，先在冷却能力强的淬火介质中冷却至接近Ms点，然后转入慢冷的淬火介质中冷却至室温，以达到不同淬火冷却温度区间，并有比较理想的淬火冷却速度。
用于形状复杂件或高碳钢、合金钢制作的大型工件，碳素工具钢也多采用此法。
常用冷却介质有水-油、水-硝盐、水-空气、油-空气，一般用水作快冷淬火介质，用油或空气作慢冷淬火介质，较少采用空气。
三、马氏体分级淬火马氏体分级淬火：钢材奥氏体化，随之浸入温度稍高或稍低于钢的上马氏点的液态介质(盐浴或碱浴)中，保持适当时间，待钢件的内、外层都达到介质温度后取出空冷，过冷奥氏体缓慢转变成马氏体的淬火工艺。
一般用于形状复杂和变形要求严的小型工件，高速钢和高合金钢工模具也常用此法淬火。
四、低于Ms点的马氏体分级淬火法低于Ms点的马氏体分级淬火法：浴槽温度低于工件用钢的Ms而高于Mf时，工件在该浴槽中冷却较快，尺寸较大时仍可获得和分级淬火相同的结果。
常用于尺寸较大的低淬透性钢工件。
五、贝氏体等温淬火法贝氏体等温淬火法：将工件淬入该钢下贝氏体温度的浴槽中等温，使其发生下贝氏体转变，一般在浴槽中保温30~60min。
贝氏体等温淬火工艺主要三个步骤：①奥氏体化处理；②奥氏体化后冷却处理；③贝氏体等温处理；常用于合金钢、高碳钢小尺寸零件及球墨铸铁件。
六、复合淬火法复合淬火法：先将工件急冷至Ms以下得体积分数为10%~30%的马氏体，然后在下贝氏体区等温，使较大截面工件得到马氏体和贝氏体组织，常用于合金工具钢工件。
淬火介质相关知识汇总(☆☆☆☆☆)
淬火介质相关知识汇总一、主要技术参数1、冷却特性1.1、冷却速度曲线当前，国内外多以国际标准方法（ISO9950）测定，并用冷却速度曲线来表征淬火介质的冷却特性。
但是，对特定工件（即在钢种、形状大小和热处理要求一定）的情况下，如何从冷却特性上去选择合适的淬火介质？在生产现场，一个淬火槽中往往要淬多种不同钢种、形状、大小和热处理要求的工件。
在这种情况下，如何选定它们共同适用的一种淬火液？从普通机油和自来水的冷却速度分布（如图1）可以看出，普通机油的冷却速度慢，因而不少工件在其中淬不硬；而自来水的冷却速度又太快，以致于多数钢种不能在其中淬火。
如果将机油的冷却速度提高，该工件淬火硬度也会相应提高，当机油的冷却速度提高到图2中带齿线水平时，该工件刚好可以得到要求的淬火硬度，我们把它叫做允许的最低冷速分布线。
同时，研究表明，自来水引起淬裂和变形，是自来水冷却太快，尤其是钢件冷到其过冷奥氏体发生马氏体转变的温度范围时受到的冷却太快的缘故。
于是又可以推知，如果能降低自来水的冷却速度，尤其是在工件冷到较低的温度以后的淬火冷却速度，就可以减小工件淬裂的危险。
假定自来水冷却速度降到图3中带齿线所示的水平时，该类工件便不会再淬裂了，我们把这条线叫做此工件已确定条件下允许的最高冷速分布线。
把图2和图3合在一起，可以得到该工件能同时获得前述三项淬火效果的淬火介质的冷却速度分布范围，如图4所示。
图中，只要所选的淬火介质的冷却速度分布曲线能全部落入这两条曲线之间的区域内，不管是快速淬火油还是水溶性淬火液，也不管这些淬火介质的冷却速度分布有何不同，上述工件在其中淬火都可以同时获得所希望的淬硬而又不裂的效果。
1.2淬火介质的冷却过程分三个阶段：蒸汽膜阶段、沸腾冷却阶段、对流冷却阶段（见下图所示）用符合ISO9950标准的ivf冷却特性测试仪测出的冷却特性曲线（如下图）有几个特征值对淬火油的淬硬能力有重要影响。
第一个是油蒸汽膜冷却阶段向沸腾冷却阶段转变的温度，即图中A点对应的温度，叫做（上）特征温度;第二个是出现最高冷却速度的温度，即图中B点对应的温度;第三个是最高冷却速度值，即B点对应的冷却速度值;第四个是对流开始温度，即C点对应的温度。
常用的淬火介质
常用的淬火介质水优点:冷却能力较强、来源广、价格低、成分稳定不易变质。
缺点:是在C曲线的“鼻子”区(500～600℃左右),水处于蒸汽膜阶段，冷却不够快，会形成“软点”；而在马氏体转变温度区（300～100℃),水处于沸腾阶段，冷却太快，易使马氏体转变速度过快而产生很大的内应力，致使工件变形甚至开裂。
当水温升高，水中含有较多气体或水中混入不溶杂质（如油、肥皂、泥浆等），均会显著降低其冷却能力。
适用:截面尺寸不大、形状简单的碳素钢工件的淬火冷却。
盐水和碱水优点:在水中加入适量的食盐和碱，使高温工件浸入该冷却介质后，在蒸汽膜阶段析出盐和碱的晶体并立即爆裂，将蒸汽膜破坏，工件表面的氧化皮也被炸碎，这样可以提高介质在高温区的冷却能力。
缺点:介质的腐蚀性大。
一般情况下，盐水的浓度为10％，苛性钠水溶液的浓度为10％～15％。
适用:可用作碳钢及低合金结构钢工件的淬火介质，使用温度不应超过60℃，淬火后应及时清洗并进行防锈处理。
油冷却介质一般采用矿物质油（矿物油）。
如机油、变压器油和柴油等。
机油一般采用10号、20号、30号机油，油的号越大，黏度越大，闪点越高，冷却能力越低，使用温度相应提高。
目前使用的新型淬火油主要有高速淬火油、光亮淬火油和真空淬火油三种。
高速淬火油是在高温区冷却速度得到提高的淬火油。
获得高速淬火油的基本途径有两种，一种是选取不同类型和不同黏度的矿物油，以适当的配比相互混合，通过提高特性温度来提高高温区冷却能力；另一种是在普通淬火油中加入添加剂，在油中形成粉灰状浮游物。
添加剂游磺酸的钡盐、钠盐、钙盐以及磷酸盐、硬脂酸盐等。
生产实践表明，高速淬火油在过冷奥氏体不稳定区冷却速度明显高于普通淬火油，而在低温马氏体转变区冷速与普通淬火油相接近。
这样既可得到较高的淬透性和淬硬性，又大大减少了变形，适用于形状复杂的合金钢工件的淬火。
光亮淬火油能使工件在淬火后保持光亮表面。
在矿物油中加入不质的高分子添加物，可获得不同冷却速度的光亮淬火油。
淬火时间、介质以及冷却方式的选择
淬火加热过程中，需要使用确定的内容有很多，例如淬火时间、淬火介质、冷却方法等等都需要根据加工工件的特性来进行选择与确定的。
本文就来从这三个方面具体介绍一下，淬火时间、介质以及冷却方式的选择方法。
一、淬火时间的确定淬火加热的时间应该包括工件整个截面加热到预定淬火温度，并使之在该温度下完成组织转变、碳化物溶解和奥氏体成分均匀化所需的时间，因此，淬火加热时间包括升温和保温两段时间。
在实际生产中，只有大型工件或装炉量很多情况下，才把升温时间和保温时间分别进行考虑。
一般情况下把升温和保温两段时间通称为淬火加热时间。
当把升温时间和保温时间分别考虑时，由于淬火温度高于相变温度，所以升温时间包括相变重结晶时间。
保温时间实际上只要考虑无溶解和奥氏体成分均匀化所需时间即可。
在具体生产条件下，淬火加热时间常用经验公式计算，通过试验最终确定。
常用公式为：加热时间=加热系数*装炉量修正系数*工件有效厚度二、淬火介质的确定淬火介质的选择，首先应该按照工件所采用的材料及其淬透层深度的要求，根据该种材料的端淬曲线，通过一定的图表来进行选择。
若仅从淬透层深度角度考虑，凡是淬火烈度大于按淬透层深度所要求的淬火烈度的淬火介质都可采用；但是从淬火应力变形开裂的角度考虑，淬火介质的淬火烈度越低越好。
所以，选择淬火介质的第一个原则应是在满足工件淬透层深度要求的前提下，选择淬火烈度最低的淬火介质。
结合过冷奥氏体连续冷却转变曲线及淬火本质选择淬火介质时，还应考虑其冷却特性，即淬火介质应作如下选择：在相当于被淬火钢的过冷奥氏体最不稳定区有足够的冷却能力，而在马氏体转变区其冷却速度却很缓慢。
此外，淬火介质的冷却特性在使用过程中应该稳定，长期使用和存放不易变质，价格低廉，来源丰富，且无毒及无环境污染。
在实践中，往往把淬火介质的选择与冷却方式的确定结合起来考虑。
例如，根据钢材不同温度区域对冷却速度的不同要求，在不同温度区域采用不同淬火烈度的淬火介质的冷却方式；又如为了破坏蒸气膜，以提高高温区的冷却速度，采用强烈搅拌或喷射冷却的方式等等。
常用淬火介质一般技术要求.
常用淬火介质一般技术要求
日期: 2010-4-12 2:11:59 浏览: 91 来源: 学海网收集整理作者: 未知
淬火介质一般技术要求应用范围
水及水溶液水清洁、流动（或循环、搅拌）
水温20-40℃ 碳素结构钢
碳素工具钢
合金结构钢
铝合金
钛合金
无机物水溶液按要求选择浓度
常用浓度（质量分数）（5%-15%）
高浓度（质量分散）（≥20%，饱合浓度）
液温20-45℃
循环或搅拌
pH值6.5-8.5 碳素结构钢
合金结构
碳素工具钢
有机物水溶液按专用产品技术条件及要求选择浓度
低浓度、中等浓度、高浓度（因介质而异）
液温20-50℃
搅拌或热循环
pH值6.5-8.5（或按专门规定）碳素结构钢
合金结构钢
轴承钢
弹簧钢
碳素工具钢
合金工具钢
铝合金
淬火油全损耗系统用油按GB443技术条件
常规油温20-80℃
热油油温＞100℃
循环或搅拌碳素工具钢（横截面≤6mm)
合金结构钢
合金工具钢
轴承钢
弹簧钢
高速钢
专用淬火油按工艺要求选择不同淬火油（快速、光亮、等温、真空等淬火油）技术条件按专用油品规定
油温应低于闪点80-100℃
搅拌或热循环
热浴盐浴使用温度允许波动范围±20℃
按要求浴温选择配方
硝盐浴氯离子≤0.3%（质量分散）
硫酸根≤0.5%
pH值6.5-8.5（质量分散）ω(C)≥0.45%碳素结构钢碳素工具钢
合金结构钢
合金工具钢
高速钢
碱浴使用温度允许波动范围±10℃
按要求选择配方
碳酸根≤4%。
10种常用淬火方法汇总
10种常用淬火方法汇总热处理工艺中淬火的常用方法有十种，分别是单介质（水、油、空气）淬火；双介质淬火；马氏体分级淬火；低于Ms点的马氏体分级淬火法；贝氏体等温淬火法；复合淬火法；预冷等温淬火法；延迟冷却淬火法；淬火自回火法；喷射淬火法等。
一、单介质（水、油、空气）淬火单介质（水、油、空气）淬火：把已加热到淬火温度的工件淬人一种淬火介质，使其完全冷却。
这种是最简单的淬火方法，常用于形状简单的碳钢和合金钢工件。
淬火介质根据零件传热系数大小、淬透性、尺寸、形状等进行选择。
二、双介质淬火双介质淬火：把加热到淬火温度的工件，先在冷却能力强的淬火介质中冷却至接近Ms点，然后转入慢冷的淬火介质中冷却至室温，以达到不同淬火冷却温度区间，并有比较理想的淬火冷却速度。
用于形状复杂件或高碳钢、合金钢制作的大型工件，碳素工具钢也多采用此法。
常用冷却介质有水-油、水-硝盐、水-空气、油-空气，一般用水作快冷淬火介质，用油或空气作慢冷淬火介质，较少采用空气。
三、马氏体分级淬火马氏体分级淬火：钢材奥氏体化，随之浸入温度稍高或稍低于钢的上马氏点的液态介质(盐浴或碱浴)中，保持适当时间，待钢件的内、外层都达到介质温度后取出空冷，过冷奥氏体缓慢转变成马氏体的淬火工艺。
一般用于形状复杂和变形要求严的小型工件，高速钢和高合金钢工模具也常用此法淬火。
四、低于Ms点的马氏体分级淬火法低于Ms点的马氏体分级淬火法：浴槽温度低于工件用钢的Ms而高于Mf时，工件在该浴槽中冷却较快，尺寸较大时仍可获得和分级淬火相同的结果。
常用于尺寸较大的低淬透性钢工件。
五、贝氏体等温淬火法贝氏体等温淬火法：将工件淬入该钢下贝氏体温度的浴槽中等温，使其发生下贝氏体转变，一般在浴槽中保温30~60min。
贝氏体等温淬火工艺主要三个步骤：①奥氏体化处理；②奥氏体化后冷却处理；③贝氏体等温处理；常用于合金钢、高碳钢小尺寸零件及球墨铸铁件。
六、复合淬火法复合淬火法：先将工件急冷至Ms以下得体积分数为10%~30%的马氏体，然后在下贝氏体区等温，使较大截面工件得到马氏体和贝氏体组织，常用于合金工具钢工件。
