S14、S13、S11立体卷铁心油浸式变压器.pdf
S13-M-800油浸式变压器

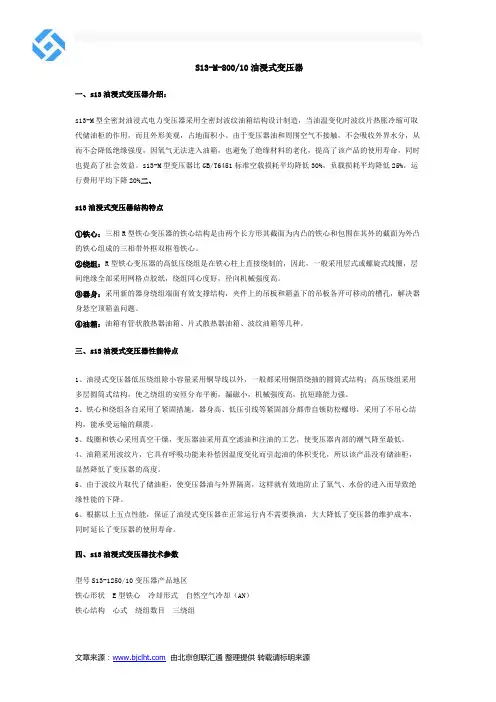

S13-M-800/10油浸式变压器一、s13油浸式变压器介绍：s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。
由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%二、s13油浸式变压器结构特点①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。
②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。
③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。
④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。
三、s13油浸式变压器性能特点1、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
3、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。
4、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
5、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表S13-M型全密封电力变压器主要技术参数变压器的负载损耗和空载损耗是什么意思?2 负载电流流过变压器线圈，由于线圈本身的电阻，将有一部分功率损耗在线圈中，这部分损耗为“线损”，电流越大，损耗越大，所以负荷越大，线损也越大；3 空载时，只有励磁电流流过变压器，所以线损很小；4 上述“铁损”和“线损”之和就是变压器的大部分损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此。
变压器的负载损耗：变压器在工作时本身也消耗电能。
负载损耗就是在带有负荷时的本身消耗的电能。
空载损耗就是不带负荷时的本身消耗的电能。
变压器的功耗，分有功和无功无功只是占有功率，并不消耗，功率因数概念考核的就是它了。
有功包括铁损、铜损、输出功率1)空载损耗：指不带负载时，变压器的损耗，主要是铁损和极少量的原边铜损2）负载损耗：指带负载工作时，变压器的损耗，主要是铁损和原副边的铜损什么是线电压和相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。
对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏三相线与线之间的电压为线电压，三相线任一根与零线（220V）的电压为相电压。
回答者：陈坚道- 十二级2009-7-1 16:03相电压----三相输电线（火线）与中性线间的电压叫相电压。
如:日常用电系统中的三相四线制中电压为380/220V,即线电压为380V,相电压为220V.线电压----三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。
空载损耗即不变损失。
与通过的电流无关，但与元件所承受的电压有关。
空载损耗：当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗。
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表教学教材
变压器行业10kV 级S9、S11、S13 系列变压器损耗参数对照表变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表S13-M型全密封电力变压器主要技术参数是主分接，不能是其它分接的额定电流。
对参考温度而言，要看变压器的绝缘材料的耐热等级。
对油浸式变压器而言，不论是自冷、风冷或强油风冷，都有是A级绝缘材料，其参考温度是根据传统概念加以规定的，都是75 C。
1变压器损耗大致为两项：铁损和线损。
其中铁损主要为变压器铁芯在工作时的磁滞损耗所造成的，其大小与电压相关较大，变压器空载还是带负载对于铁损影响不大；2负载电流流过变压器线圈，由于线圈本身的电阻，将有一部分功率损耗在线圈中，这部分损耗为线损”电流越大，损耗越大，所以负荷越大，线损也越大;3空载时，只有励磁电流流过变压器，所以线损很小；4上述铁损”和线损”之和就是变压器的大部分损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此。
相关知识：1 )推广使用低损耗变压器(1 )铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。
最早用于变压器铁芯的材料是易于磁化和退磁的软熟铁，为了克服磁回路中由周期性磁化所产生的磁阻损失和铁芯由于受交变磁通切割而产生的涡流，变压器铁芯是由铁线束制成，而不是由整块铁构成。
1900年左右，经研究发现在铁中加入少量的硅或铝可大大降低磁路损耗，增大导磁率，且使电阻率增大，涡流损耗降低。
经多次改进，用0. 35mm厚的硅钢片来代替铁线制作变压器铁芯。
1903来世界各国都在积极研究生产节能材料，变压器的铁芯材料已发展到现在最新的节能材料一一非晶态磁性材料如2605S2，非晶合金铁芯变压器便应运而生。
使用2605S2制作的变压器，其铁损仅为硅钢变压器的1/5，铁损大幅度降低。
(2 )变压器系列的节能效果上述非晶合金铁芯变压器，具有低噪音、低损耗等特点，其空载损耗仅为常规产品的1/5，且全密封免维护，运行费用极低。
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表
变压器行业10kV级S9、S11、S13系列变压器损耗参数对比表之迟辟智美创作S13-M型全密封电力变压器主要技术参数负载损耗：即可变损失.与通过的电流的平方成正比.负载损耗是额定电流下与参考温度下的负载损耗.展开些说，所谓额定电流是指一次侧分接位置必需是主分接，不能是其它分接的额定电流.对参考温度而言，要看变压器的绝缘资料的耐热品级.对油浸式变压器而言，不论是自冷、风冷或强油风冷，都有是A级绝缘资料，其参考温度是根据传统概念加以规定的，都是75℃.1 变压器损耗年夜致为两项：铁损和线损.其中铁损主要为变压器铁芯在工作时的磁滞损耗所造成的，其年夜小与电压相关较年夜，变压器空载还是带负载对铁损影响不年夜；2 负载电流流过变压器线圈，由于线圈自己的电阻，将有一部份功率损耗在线圈中，这部份损耗为“线损”，电流越年夜，损耗越年夜，所以负荷越年夜，线损也越年夜；3 空载时，只有励磁电流流过变压器，所以线损很小；4 上述“铁损”和“线损”之和就是变压器的年夜部份损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此.相关知识：1）推广使用低损耗变压器（1）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯发生磁滞及涡流而带来的损耗.最早用于变压器铁芯的资料是易于磁化和退磁的软熟铁，为了克服磁回路中由周期性磁化所发生的磁阻损失和铁芯由于受交变磁通切割而发生的涡流，变压器铁芯是由铁线束制成，而不是由整块铁构成.1900年左右，经研究发现在铁中加入少量的硅或铝可年夜年夜降低磁路损耗，增年夜导磁率，且使电阻率增年夜，涡流损耗降低.经屡次改进，用0．35mm厚的硅钢片来取代铁线制作变压器铁芯.1903来世界各国都在积极研究生产节能资料，变压器的铁芯资料已发展到现在最新的节能资料——非晶态磁性资料如2605S2，非晶合金铁芯变压器便应运而生.使用2605S2制作的变压器，其铁损仅为硅钢变压器的1/5，铁损年夜幅度降低.（2）变压器系列的节能效果上述非晶合金铁芯变压器，具有低噪音、低损耗等特点，其空载损耗仅为惯例产物的1/5，且全密封免维护，运行费用极低.我国S7系列变压器是1980年后推出的变压器，其效率较SJ、SJL、SL、SL1系列的变压器高，其负载损耗也较高.80年代中期又设计生产出S9系列变压器，其价格较S7系列平均高出20%，空载损耗较S7系列平均降低8%，负载损耗平均降低24%，而且国家已明令在1998年底前淘汰S7、SL7系列，推广应用S9系列.S11是推广应用的低损耗变压器.S11型变压器卷铁心改变了传统的叠片式铁心结构.硅钢片连续卷制，铁心无接缝，年夜年夜减少了磁阻，空载电流减少了60～80，提高了功率因数，降低了电网线损，改善了电网的供电品质.连续卷绕充沛利用了硅钢片的取向性，空载损耗降低20～35.运行时的噪音水平降低到30～45dB，呵护了环境.非晶合金铁心的S11系列配电变压器系列的空载损耗较S9系列降低75%左右，但其价格仅比S9系列平均高出30%，其负载损耗与S9系列变压器相等.变压器的负载损耗和空载损耗是什么意思?4 上述“铁损”和“线损”之和就是变压器的年夜部份损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此.变压器的负载损耗：变压器在工作时自己也消耗电能.负载损耗就是在带有负荷时的自己消耗的电能.空载损耗就是不带负荷时的自己消耗的电能.变压器的功耗，分有功和无功无功只是占有功率，其实不用耗，功率因数概念考核的就是它了.有功包括铁损、铜损、输出功率1)空载损耗：指不带负载时，变压器的损耗，主要是铁损和极少量的原边铜损2）负载损耗：指带负载工作时，变压器的损耗，主要是铁损和原副边的铜损什么是线电压和相电压对三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的年夜小关系是：线电压=根号3倍的相电压.对市电，相电压220伏，线电压是220伏的根号3倍，即380伏三相线与线之间的电压为线电压，三相线任一根与零线（220V）的电压为相电压.回答者：陈坚道 - 十二级2009-7-1 16:03相电压----三相输电线（火线）与中性线间的电压叫相电压.如:日经常使用电系统中的三相四线制中电压为380/220V,即线电压为380V,相电压为220V.线电压----三相输电线各线（火线）间的电压叫线电压，线电压的年夜小为相电压的1.73倍.空载损耗即不变损失.与通过的电流无关，但与元件所接受的电压有关.空载损耗：当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗.负载损耗负载损耗即可变损失.与通过的电流的平方成正比.详细介绍负载损耗是额定电流下与介入温度下的负载损耗.展开些说，所谓额定电流是指一次侧分接位置必需是主分接，不能是其它分接的额定电流.对参考温度而言，要看变压器的绝缘资料的耐热品级.对油浸式变压器而言，不论是自冷、风冷或强油风冷，都有是A级绝缘资料，其参考温度是根据传统概念加以规定的，都是75℃.而干式变压器的参考温度都按公式算出，参考温度即是允许温升加20℃，其物理概念是绝缘资料的年平均温度.A级绝缘资料的参考温度为60℃加20℃即是80℃，它与油浸式（同为A级绝缘资料）的参考温度75℃差5℃.干式变压器的E级绝缘资料参考温度为95℃，B级为100℃，F级为120℃，H 级145℃，C级为170℃.负载损耗只是衡量产物损耗水平的一个参数，或者说是考核产物合格与否的一参数，而不是运行中的实际损耗值.运行中温度是变量，负载电流也是变量，所以运行中负载损耗不是变压器名牌上标定的负载损耗值，主要是运行温度不比及于参考温度.另外，比较产物损耗水平时，尤其干式变压器，一定要在规定参考温度下比较.反过来，如B级与H级干式变压器有相同负载损耗，因为参考温度是在温升限值的基础上加以规定的，在实际运行中如都是额定负载，实际负载也接近相同.在温度换算时应注意，电阻损耗与温度成正比，负载损耗中附加损耗与温度成反比.所以应将负载损耗分解成二部份后再换算.在温度换算时，对铜导线而言，参考温度应按规定35加规定参考温度值计算，丈量负载损耗时温度也应加35后再换算.低损耗变压器的负载损耗的功率因数较低，所以丈量系统与丈量设备与仪表的选取用与以前提到的丈量空载损耗的要求相同.负载损耗的计算值、标准值、保证值与实测的概念也与空载损耗相同.可是在实际丈量中，所加电流不能低于50%额定电流.这是新标准的要求，否则实测值不能换算，即使换算也无效.负载损耗的评价值比空载损耗要低些，但负载损耗的绝对值年夜，如超越同样的百分数，或同样的丈量误差，其z绝对值还是年夜的.空载损耗与温度基本无关，而负载损耗是温度的函数.这里还要强调一下，如果产物要进行型式试验，空载损耗是指冲击试验后的实测值，如果硅钢片的漆膜质量欠好，冲击试验后空载损耗会增加.测负载损耗时，绕组温度应接近外围温度，在干燥出炉后不久，或注油的油温比室温高时不宜立即丈量负载损耗，因为负载损耗是温度的函数.另外，测负载损耗的时间要短，时间一长，绕组温度会变.用作短接绕组的短路工具要有足够的导电截面，短接年夜电流绕组时必需用螺栓拧紧.否则短路工具联接欠好时会在联接处发生局部过热，这部份热量倒涌入绕组时会影响丈量精度.对有载调压变压器而言，在新标准里还有新的要求，除保证额定电流下，即主分接位置下的负载损耗外，还要保证最年夜与最小分接位置的负载损耗.对最年夜或最小分接位置的负载损耗，应通相应的分接电流.如最小分接位置不能保证满容量而要降容量时，应取得用户同意，或向用户说明是按哪个标准或技术条件执行.附机的损耗，不包括在空载损耗与负载损耗中.这种损耗如风扇机电、潜油泵、有载分接开关操念头构中的机电等.这种损耗虽不加考核，但应尽量的低.如强油风冷却器的风机与泵的损耗一般应在散热功率的5%以下.即100kW 以下.对多绕组变压器而言，负载损耗的保证值是指具有最年夜负载损耗的一对绕组在运行或绕组复合运行时的最年夜负载损耗.复合运行的绕组必需在技术条件上规定，即哪些绕组对哪些绕组供电.年夜容量变压器应计及横向漏磁引起的涡流损耗，故导线不宜过宽，螺旋式绕组的也不宜在均匀间隔内换位，绕组两真个换位间应略年夜些.空载损耗：当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗.算法如下：空载损耗=空载损耗工艺系数×单元损耗×铁心重量计算方法当变压器二次绕组短路（稳态），一次绕组流通额定电流时所消耗的有功功率称为负载损耗.算法如下：负载损耗=最年夜的一对绕组的电阻损耗+附加损耗附加损耗=绕组涡流损耗+并绕导线的环流损耗+杂散损耗+引线损耗阻抗电压：当变压器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz.通常Uz以额定电压的百分数暗示，即uz=(Uz/U1n)*100%匝电势：u=4.44*f*B*At,V其中：B—铁心中的磁密，TAt—铁心有效截面积，平方米可以转化为变压器设计计算经常使用的公式：当f=50Hz时：u=B*At/450*10^5,V当f=60Hz时：u=B*At/375*10^5,V如果已知道相电压和匝数，匝电势即是相电压除以匝数.。
S11变压器
基本参数型号S11三相油浸式全密封电力变压器结构形式油浸式/全密封铁芯结构叠铁芯容量30KVA-2500KVA电压10KV-0.4冷却方式AN/AF冷却形式油式联接组别Dyn11/Yyn0短路阻抗4%/6%性能特点S11变压器与S9变压器相比,空载损耗平均降低约30%容量在630~2500kVA壳围内的低压绕组采用筒式或螺旋式结构,机械强度高,安匝分布平衡,产品的抗短路能力好器身追加了定位结构,使之在运输过程中不产生位移, 同时所有紧固件加装扣紧螺母,确保产品在长期运行过程中紧固件不松动,满足了不吊芯的要求变压器采用波纹油箱,取消了储油柜, 箱盖与箱沿完全焊死或用螺栓紧固,延长了变压器油的使用寿命产品表面经去油、去锈、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。
该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。
变压器技术参数S11变压器技术参数额定容量(KVA) 电压组合联接组标号空载损耗(W) 负载损耗(W) 短路阻抗(%) 空载电流(%) 重量(kg) 外形尺寸(mm) 轨距(mm) 纵向*横向高压(KV) 分接(%) 低压(KV) 器身重油重总重长*宽*高30 6 6.310 10.5 11±5% 或±2*2.5 0.4 Yyn0 或Dyn11 100 600/630 4.0 0.8 155 85 335 790*430*900 400*40050 130 870/910 0.75 255 97 415 810*550*940 450*40063 140 1040/1090 0.7 320 100 485 810*560*950 450*40080 180 1250/1310 0.7 340 110 530 825*550*980 450*400100 200 1500/1580 0.65 370 125 580 840*550*1120 450*400125 240 1800/1890 0.65 430 135 670 870*570*1130 550*400160 280 2200/2310 0.6 500 155 780 880*630*1170 550*550200 340 2600/2730 0.55 590 185 920 940*640*1200 550*500250 400 3050/3200 0.5 680 190 1030 1070*640*1260 650*550315 480 3650/3830 0.45 805 225 1220 1180*710*1280 650*550400 570 4300/4520 0.4 950 255 1420 1250*800*1300 750*550500 670 5150/5410 0.4 1130 295 1675 1360*870*1330 750*660630 810 6200 4.5 0.4 1250 360 2030 1440*890*1410 750*660800 980 7500 0.35 1650 420 2470 1550*890*1480 850*6601000 1150 10300 0.3 1730 480 2790 1600*980*1570 850*8201250 1360 12000 0.27 2000 550 3200 1690*1080*1630 850*8201600 1640 14500 0.25 2510 625 3790 1760*1120*1730 900*8202000 2100 17100 0.25 3120 840 5180 2150*1200*1950 900*8202500 2500 23200 0.23 3720 980 5950 2160*1220*1970 950*820s11型号说明该【S11变压器】外形美观，价格低廉。
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表S13-M型全密封电力变压器主要技术参数变压器的负载损耗和空载损耗是什么意思?2 负载电流流过变压器线圈，由于线圈本身的电阻，将有一部分功率损耗在线圈中，这部分损耗为“线损”，电流越大，损耗越大，所以负荷越大，线损也越大；3 空载时，只有励磁电流流过变压器，所以线损很小；4 上述“铁损”和“线损”之和就是变压器的大部分损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此。
变压器的负载损耗：变压器在工作时本身也消耗电能。
负载损耗就是在带有负荷时的本身消耗的电能。
空载损耗就是不带负荷时的本身消耗的电能。
变压器的功耗，分有功和无功无功只是占有功率，并不消耗，功率因数概念考核的就是它了。
有功包括铁损、铜损、输出功率1)空载损耗：指不带负载时，变压器的损耗，主要是铁损和极少量的原边铜损2）负载损耗：指带负载工作时，变压器的损耗，主要是铁损和原副边的铜损什么是线电压和相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。
对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏三相线与线之间的电压为线电压，三相线任一根与零线（220V）的电压为相电压。
回答者：陈坚道- 十二级2009-7-1 16:03相电压----三相输电线（火线）与中性线间的电压叫相电压。
如:日常用电系统中的三相四线制中电压为380/220V,即线电压为380V,相电压为220V.线电压----三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。
空载损耗即不变损失。
与通过的电流无关，但与元件所承受的电压有关。
空载损耗：当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗。
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表S13-M型全密封电力变压器主要技术参数变压器的负载损耗和空载损耗是什么意思?2 负载电流流过变压器线圈，由于线圈本身的电阻，将有一部分功率损耗在线圈中，这部分损耗为“线损”，电流越大，损耗越大，所以负荷越大，线损也越大；3 空载时，只有励磁电流流过变压器，所以线损很小；4 上述“铁损”和“线损”之和就是变压器的大部分损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此。
变压器的负载损耗：变压器在工作时本身也消耗电能。
负载损耗就是在带有负荷时的本身消耗的电能。
空载损耗就是不带负荷时的本身消耗的电能。
变压器的功耗，分有功和无功无功只是占有功率，并不消耗，功率因数概念考核的就是它了。
有功包括铁损、铜损、输出功率1)空载损耗：指不带负载时，变压器的损耗，主要是铁损和极少量的原边铜损2）负载损耗：指带负载工作时，变压器的损耗，主要是铁损和原副边的铜损什么是线电压和相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。
对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏三相线与线之间的电压为线电压，三相线任一根与零线（220V）的电压为相电压。
回答者：陈坚道- 十二级2009-7-1 16:03相电压----三相输电线（火线）与中性线间的电压叫相电压。
如:日常用电系统中的三相四线制中电压为380/220V,即线电压为380V,相电压为220V.线电压----三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。
空载损耗即不变损失。
与通过的电流无关，但与元件所承受的电压有关。
空载损耗：当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗。
S11-500KVA 10KV变压器 14
S11-500KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。
电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。
S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。
我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。
从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。
以500KVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。
目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。
采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。
S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。
S11-500KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
