2013新人教版九年物理第十七章《欧姆定律》测试题
人教版九年级物理全册第十七章《欧姆定律》测试卷 含答案
人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A2.若R 0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A ．B ．C ．D ．3.从欧姆定律可以导出公式R ＝，下列说法正确的是( )A ． 当电压增大2倍时，电阻R 增大2倍B ． 当电流强度增大2倍时，电阻R 减小为二分之一C ． 当电压为零时，电阻R 值不为零D ． 当电压为零时，电阻R 也为零4.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小5.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大6.为实验室制作一个电铃电路，现有器材：一个12 V 的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( ) A ． 串联一个6 Ω的电阻 B ． 串联一个12 Ω的电阻C ． 并联一个6 Ω的电阻D ． 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中，已知R 1∶R 2＝4∶1，则通过R 1、R 2的电流和它们两端的电压之比分别是( )A ． 1∶1和4∶1B ． 4∶1和1∶1C ． 1∶1和1∶4D ． 1∶4和4∶18.如图所示电路，已知电源电压为3 V ，R 2为6 Ω，当S 断开时，电流表的示数为0.3 A ，如把S 合上，电流表的示数为( )A ． 0.5 AB ． 0.75 AC ． 1 AD ． 1.5 A9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A ． 测量值等于电阻的实际值B ． 测量值小于电阻的实际值C ． 测量值大于电阻的实际值D ． 以上三种情况都有可能10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )A ． 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变，调节R 2滑片到不同的适当位置C ． 保持滑动变阻器R 2两端的电压不变D ． 保持电路中电流不变11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A ． 测量值偏大，是由于电流表有内阻B ． 测量值偏大，是由于电压表有内阻C ． 测量值偏小，是由于电流表有内阻D ． 测量值偏小，是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 40 Ω13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏B．电压表被烧坏C．电流表示数为0 D．电压表示数为014.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为()A．I1＞I2 B．I1＝I2C．I1＜I2 D．不能确定15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中，实验原理是__________.在实验中，连接电路时开关应________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：∶图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．∶若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．答案解析1.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．3.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.4.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．5.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．6.【答案】A【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U －U电铃＝12 V－6 V＝6 V，由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．7.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.8.【答案】B【解析】当S断开时，两电阻串联，电流表测电路中的电流，由I＝可得，电路中的总电阻：R＝＝＝10 Ω，因串联电路中总电阻等于各分电阻之和，所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；当S闭合时，电路为R1的简单电路，则电路中电流表的示数：I′＝＝＝0.75 A.9.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.13.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.14.【答案】C【解析】电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I＝的变形式R＝可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I＝可知，I1＜I2.15.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.16.【答案】欧姆定律或R＝断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知，电阻R1与电阻R2并联，并联电路中各支路两端的电压相等，两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，通过R1的电流：I1＝＝＝1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等，所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；由I＝可得，电压U＝IR，R1、R2两端的电压之比：U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.因为并联电路中各支路两端的电压相等，所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；则通过两电阻的电流之比：I1∶I2＝1∶1＝R2∶R1＝1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，由I＝得R＝＝≈32.7 Ω.(3)∶在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．∶因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．23.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.。
人教版物理九年级全一册第十七章 欧姆定律 测试卷 含答案
第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。
关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。
一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。
人教版初中九年级物理下册第十七章《欧姆定律》检测题(有答案解析)(12)

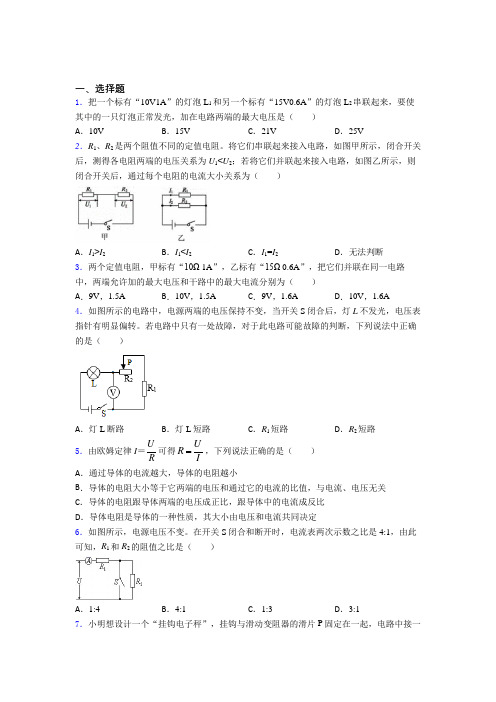

一、选择题1．把一个标有“10V1A”的灯泡L1和另一个标有“15V0.6A”的灯泡L2串联起来，要使其中的一只灯泡正常发光，加在电路两端的最大电压是（）A．10V B．15V C．21V D．25V2．R1、R2是两个阻值不同的定值电阻。
将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1˂U2；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A．I1˃I2B．I1˂I2C．I1=I2D．无法判断3．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联在同一电路中，两端允许加的最大电压和干路中的最大电流分别为（）A．9V，1.5A B．10V，1.5A C．9V，1.6A D．10V，1.6A4．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。
若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（）A．灯L断路B．灯L短路C．R1短路D．R2短路5．由欧姆定律I＝UR可得URI，下列说法正确的是（）A．通过导体的电流越大，导体的电阻越小B．导体的电阻大小等于它两端的电压和通过它的电流的比值，与电流、电压无关C．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D．导体电阻是导体的一种性质，其大小由电压和电流共同决定6．如图所示，电源电压不变。
在开关S闭合和断开时，电流表两次示数之比是4:1，由此可知，R1和R2的阻值之比是（）A．1:4B．4:1C．1:3D．3:17．小明想设计一个“挂钩电子秤”，挂钩与滑动变阻器的滑片P固定在一起，电路中接一个电表来反应所挂物体的重力大小，要求：在保证电路安全的情况下，挂的物体越重，电表的示数越大。
以下电路图符合设计要求的是（ ）A ．B ．C ．D ．8．如图所示电源电压恒定，R 为定值电阻，闭合开关S ，传感器M 的电阻M R 随光照强度增大而减小，导致V 的示数增大而触发警报器（图中未画出）报警，则光照强度增大时（ ）A ．A 的示数变小B ．V 与A 的示数乘积不变C ．R 与M R 的比值变大D ．传感器M R 两端电压变大9．在如图所示的电路中，电源电压保持不变，闭合开关S ，滑片Р置于滑动变阻器的中间部分，小灯泡L 发光。
人教版初中九年级物理下册第十七章《欧姆定律》测试卷(含答案解析)(4)
一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．2．甲、乙是由同种材料制成且横截面积相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I或两端电压U的大小判断正确的是（）A．若L甲>L乙，则I甲>I乙B．若L甲<L乙，则I甲>I乙C．若L甲=L乙，则U甲>U乙D．若L甲>L乙，则U甲>U乙3．如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是（）A．当R A两端电压为0V时，R A的阻值是0ΩB．当R B两端电压为2V时，通过R B的电流为0.1AC．当两电阻并联时，通过R A和R B的电流之比为1∶2D．当两电阻串联时，R A和R B两端的电压之比为2∶14．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变5．如图所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。
闭合开关S 后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表A示数变小，电压表V1示数变小，V2示数变大B．电流表A示数变小，电压表V1示数变大，V2示数不变C．电流表A示数变大，电压表V1示数变大，V2示数不变D．电流表A示数变小，电压表V1示数不变，V2示数变小6．如图所示是电阻甲和乙的U﹣I图象，下列对图象信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．当乙两端电压为1V时，其电阻值为0.4ΩC．将甲乙串联，若它们两端的总电压为2V，则通过它们的电流为0.3AD．将甲乙并联，若电压为2V，则此时甲的电阻小于乙的电阻7．如图所示，电源电压不变。
九年级物理全册 第十七章 欧姆定律单元综合测试题 新人教版
第十七章欧姆定律一、单项选择题（每题3分，共21分.以下各题所列的答案中,只有一个是正确的）1．研究并发现经过导体的电流与它两头电压之间的关系，是拥有里程碑意义的电学发现，做出这一贡献的科学家是（）A . 安培B .牛顿C .欧姆D .伏特2．对于电流、电压、电阻的关系，以下说法正确的选项是（）A、在电压一准时，导体的电阻跟经过导体的电流成反比；B、在电阻一准时，经过导体的电流跟导体两头的电压成正比；C、在电流一准时，导体两头电压跟导体电阻成正比；D、经过导体的电流跟导体两头电压成正比，跟导体的电阻成反比。
3．将R1、R2（R1＞R2）依据以下图中四种不一样接法分别接在以下图中MN 两头（电源电压恒定不变），则当开封闭合后，电流表示数最大的接法（）4．甲、乙两个电阻之比为3∶5，将他们串连在电路中，则甲、乙电阻两头电压之比为（）A．5∶3 B．3∶5 C．1∶1 D．没法比较5．如图，李江同学为丈量小灯泡电阻而连的电路，相关该实验的以下说法错误的选项是（）A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数的不一样而不一样D．在如图地点闭合开关后，向左挪动滑动变阻器的滑片小灯泡变亮6．以下图电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，相关电压表、电流表的示数变化状况，正确的选项是（）A．、示数都增大B．、示数都减小C．示数增大，示数减小D．示数减小，示数增大7．以下图，一起学做丈量小灯泡的电阻实验时，把电压表与电流表的地点接错了。
闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常二、双项选择题（每题4分,共12分.以下各题所列的答案中有二个是正确的,所有选对得4分,选对但不全的得2分，有选错或不答的得0分）8、以下图的电路中，小灯泡L1和L2都标有“”字样，电源由2节1.5V的干电池串连而成，则以下说法中正确的选项是( )A．S闭合后，L1、L2并联且都能发光B．S 闭合后，电路将发生短路C．要使L1、L2串连，可去掉导线bD．若将导线M 从接线柱B 改接到接线柱A 上，则电路发生短路9．对于我国家庭电路和安全用电，以下说法错误的选项是．．．．．．( )A．家庭电路的电压是220V B．家庭电路中的用电器都是串连的C．只有36V的电压对人体才是安全的D．测电笔是用来鉴别火线和零线的10．在用伏安法测电阻的实验中，以下做法有问题的是（）A．连结线路的过程中，开关应处于断开状态B．连结线经过程中，滑动变阻器的滑片要放在最小电阻值的地点C．电流表与被测电路串连，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对换即可三、填空题（每空1分，每题3分,共15分）11．大批事实表示，不高于V的电压才是安全电压。
人教版九年级物理第十七章《欧姆定律》检测题(含答案)
人教版九年级物理第十七章《欧姆定律》检测题（含答案）[测试范围:第十七章时间:45分钟分值:100分]一、选择题(每题3分,共36分)1.如图所示,能正确描述导体电阻一定时,通过导体的电流与它两端电压关系的图象是()2.关于欧姆定律,下列说法中正确的是()A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比B.当导体两端的电压一定时,导体的电阻跟通过该导体的电流成反比C.当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比D.当电阻一定时,通过导体的电流跟它两端的电压成正比3.如图所示,电源两端的电压恒定。
闭合开关S1,小灯泡发光,再闭合开关S2,则()A.电压表示数不变B.电流表示数变小C.小灯泡变亮D.电路的总电阻变大4.如图所示的电路中,电源电压不变,R1为定值电阻,闭合开关S后,当滑动变阻器R2的滑片自左向右移动时,下列判断中正确的是()A.电流表的示数不变,电压表的示数不变B.电流表的示数变大,电压表的示数变小C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变5.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
由图中信息可知()A.A导体的电阻为10 ΩB.B导体的电阻为5 ΩC.A、B导体并联在电压为3 V的电源两端时,通过A导体的电流为0.6 AD.A、B导体串联在电压为3 V的电源两端时,通过B导体的电流为0.5 A6.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。
过了一会儿,两电表的示数都突然变大,则该电路中出现的故障可能是()A.灯L发生了断路B.灯L发生了短路C.电阻R出现断路D.电阻R出现短路7.如图甲所示为气敏电阻阻值随有害尾气浓度β变化的曲线,某物理小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯(电阻一定)。
闭合开关,当有害尾气浓度β增大时()A.电压表的示数增大,指示灯亮度增大B.电压表的示数减小,指示灯亮度增大C.电压表的示数减小,指示灯亮度减小D.电压表的示数增大,指示灯亮度减小8.如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关S1、S2,测得U甲∶U乙=4∶3;若只断开开关S2,拆去电压表,并在甲、乙两处分别接入电流表,则此时I甲∶I乙是()A.1∶1B.4∶3C.3∶4D.16∶99.如图所示的电路中,电源电压保持不变,R1=20 Ω。
人教版初中九年级物理下册第十七章《欧姆定律》测试题(包含答案解析)(25)
一、选择题1．如图是电路元件甲和乙的I ﹣U 图像，下列说法正确的是（ ）A ．乙为定值电阻B ．当甲两端电压为2V 时，R 甲＝0.2ΩC ．甲和乙两个元件串联接入电路中，电路电流为0.2A 时，电路的电源电压为3VD ．甲和乙两个元件并联接入电路中，当电源电压为2V 时，电路总电流为0.4A2．如图所示，闭合开关S ，小灯泡亮度低，继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是1R ∆，滑动变阻器接入电路的电阻变化量的绝对值是2R ∆，则1R ∆和2R ∆大小关系正确的是（ ）A ．1R ∆>2R ∆B ．1R ∆=2R ∆C ．1R ∆<2R ∆D ．无法确定3．小灯泡的I −U 图像如图甲所示，将它与定值电阻R 并联，如图乙所示，闭合开关S 1，电流表的示数为0.2A ；再闭合开关S 2，电流表的示数增加了0.25A 。
则（ ）A ．电源电压为2.5VB ．灯泡的阻值为10ΩC ．定值电阻的阻值为8ΩD ．S 1、S 2都闭合时电流表示数为0.45A4．如图所示是呼气式酒精测试仪的电路图，其传感器是一种气敏电阻R ，其阻值随酒精气体的浓度变大而变大，它与定值电阻R 0串联在电路中，闭合开关，下列有关说法错误．．的是（ ）A．气敏电阻不是定值电阻B．酒精浓度越大，电路中的电流越大C．酒精浓度越大，电压表的示数越大D．没有酒精气体时，气敏电阻仍有一定的阻值5．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化6．在如图所示的电路中，电源两端电压保持不变。
初中物理九年级全册第十七章《欧姆定律》测试题(包含答案解析)
一、选择题1．在如图所示电路中，滑片从左向右移动过程中（）A．电压表V1示数变大B．电压表V1示数不变C．电压表V2示数变大D．电压表V2示数不变2．如图所示的电路中，电源电压一定，闭合开关，滑动变阻器的滑片P向上移动的过程中，以下说法正确的是（）A．电流表示数变大，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变小，电压表示数变大3．如图所示是电阻甲和乙的U﹣I图象，下列对图象信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．当乙两端电压为1V时，其电阻值为0.4ΩC．将甲乙串联，若它们两端的总电压为2V，则通过它们的电流为0.3AD．将甲乙并联，若电压为2V，则此时甲的电阻小于乙的电阻4．根据公式R=UI，可知下列说法中正确的是（）A．电流一定时，电阻跟电压成正比B．电压一定时，电阻跟电流成反比C．电压一定时，电阻跟电流成正比D．导体电阻数值的大小等于它两端的电压跟通过该电阻电流强度的比值5．小明想设计一个“挂钩电子秤”，挂钩与滑动变阻器的滑片P固定在一起，电路中接一个电表来反应所挂物体的重力大小，要求：在保证电路安全的情况下，挂的物体越重，电表的示数越大。
以下电路图符合设计要求的是（）A．B．C．D．6．如图所示电路，电源电压恒定。
图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
电路原理如图乙所示，电压表、电流表改装后可分别显示身高和体重的大小，压敏电阻R的阻值随体重增加而增大。
下列说法错误的是（）A．当体重越重时，电流表示数越小B．当身高越高时，电压表示数越大C．当体重不变，身高增加时，电路的总功率变大D．当身高不变，体重减小时，电路的总电阻变小7．两个灯泡的规格分别为“2.4V 0.2A”和“3V 0.3A”，不考虑灯丝电阻的变化，在保证电路安全的情况下，下列说法正确的是（）A．若两个灯泡串联后只有一个灯泡能正常发光，则电源电压是4.8VB．若两个灯泡串联后只有一个灯泡能正常发光，则电源电压是5.4VC．若两个灯泡并联后只有一个灯泡能正常发光，则干路中的电流是0.44AD．若两个灯泡并联后只有一个灯泡能正常发光，则干路中的电流是0.5A8．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变大，电压表V1 的示数不变C．电压表 V1与电压表V2的示数之和不变D．电压表V2与电流表 A的示数之比变大9．疫情换间，手持式电子测温仪最为常见，如图是某款电子测温仪以及它内部的原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 2013新人教版九年物理第十七章《欧姆定律》测试题 一、选择题 1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为 （ ） A.0.6A B.0.3A C.0.9A D.0.1A 2、小明采用右图的电路，研究“通过某导体的电流与它的电阻关系”， 他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小明将A、B两点间的电阻R由10Ω更换为5Ω，闭合开关后，滑动变阻器应该（ ） A．保持变阻器滑片不动 B．将变阻器滑片向右移动 C．将变阻器滑片向左移动 D．更换阻值更大的滑动变阻器 3、关于电流、电压和电阻的关系，下列说法中 2
正确的是（ ） A.导体的电阻与电压成正比，与电流成反比 B.导体的电阻越大，这段导体两端的电压就越高 C.导体两端的电压越高，通过这段导体的电流就越大 D.通过导体的电流越大这段导体的电阻就越小 4、在探究“电压一定时，电流与电阻关系”的实验中，如右上图所示。先在 A、B间接入5Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ） A．电压表示数大于2V，应将滑片P向左滑 B．电压表示数大于2V，应将滑片P向右滑 C．电压表示数小于2V，应将滑片
P向左滑 D．电压表示数小于2V，应将滑片P向右滑 3
5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如右图所示。根据图线可知（ ） A．甲导体的电阻比乙的大； B．乙导体的电阻比甲的大； C．甲、乙的电阻一样大； D．无法比较甲、乙的电阻大小。 6、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（ ） A.电路中的电流为零 B.灯泡两端电压为零 C.电灯的电阻为零 D.电源两端的电压不为零 7、在如右图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。过一会儿，发现小灯泡不发光，电压表示数几乎为电源电压。已知电路只有一处故障， 则下列判断正确的是（ ） A．电压表短路 B．电流表短路 C．电阻R 断路 D．小灯泡灯丝断路 8、如图所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是( ) A.小灯泡不发光，电压表没有示数 B.小灯泡不发光，电流表没有示数 C.小灯泡正常发光．电压表没有示数 D.小灯泡正常发光，电流表没有示数
二、填空题 9、一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______，它的电阻为_______ 当它两端的电压为0V时，它的电阻为_______。 10、两电阻R1和R2，若将它们并联接入电路中，通过电流之比I1∶I2=1∶2,则两电阻阻值之比R1∶R2= ,若将这两个电阻串联接入电路中，则它们两端的电压之比U1∶U2
＝ 。
11、在右上图电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是 V，通过R2的电流是 A，电路中的总电阻R总是 Ω． 4
12、将两个lOΩ的电阻串联，总电阻是______Ω；将它们并联，总电阻是______Ω。 13、在如左一图电路中，电源电压为6V，R2＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为＿＿＿A，电阻R1的阻值为＿＿＿Ω。 14、小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图左二甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 _____A，电阻R的阻值为 Ω。 15、如左三图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2 = 。 16、在如左四图所示的电路中，R2=45Ω，S断开时，电流表的读数是0．2A，S闭合后电流表的读数是0．5A．R1的阻值为 Ω． 三、实验,探究题 17、小明利用如图甲所示的电路来探究“导体的电流跟电压的关系”： （1）需要 个定值电阻． （2）实验中获取的数据如下表： 第一次 第二次 第三次 第四次 第五次 U/V 0.8 1.2 1.8 2.0 2.2
I/A 0.16 0.24 0.36 0.40 0.44
利用此数据画出的导体的电流跟电压的关系图线，与图乙中的 最接近． （3）请根据表中的数据判断小明在这次实验中所用的定值电阻的阻值是 Ω
18、小舟和他的同学在探究电流与电阻的关系时,用到如下器材：电源1个，电流表，电压表各1 5
只，不同阻值的定值电阻5Ω、10Ω、15Ω和20Ω各一个，滑动变阻器1只，开关1个，导线若干。 (1) 图22是小舟设计电路图，请你帮小舟将右边的实物图连接完整； (2) 在拆接电路时，开关应 ； (3) 测量数据时，发现电流表指针如图23所示，原因是 ； (4) 当接5Ω电阻时，电压表的示数是3V，保持滑动变阻器的滑片不动，将阻值为5Ω的电阻换成10Ω的电阻接入电路，则电压表的示数将 3V。（选填“大于”、“小于”或“等于”） (5) 右表是他们获取的部分实验数据，则空格中的数据应为 A；由数据可以得出结论：当电阻两端电压相等时，电阻越大，通过它的电流越 。 电阻R/Ω 5 10 15 20 电流I/A 0.6 0.3 0.15 19、如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。
(1)对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。 (2)实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（ ） A．电流表的正负接线柱接反 B．电压表的量程选小了 C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路 6
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。 （4）实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的Rx=_____ Ω。 （5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 。 20、如图所示的是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5 V”字样． (1)该实验的原理是____________________． (2)该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮．导致上述现象的不规范操作是______________________________________________． (3)若某次测量时电压表的示数为2 V，电流表的示数如图所示，则电流表的示数为________A，此时灯泡的电阻为______Ω.接着用这个电路测小灯泡的额定功率，滑片应向________(填“左”或“右”)移动． (4)该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果．出现这种结果的原因是______________________________________________________________． 四、计算题 21、如图12所示的电路中，电源电压为6伏，电阻R1的阻值为20欧，电键闭合后，通过R2的电流为0.2安，求： ①通过R1的电流I1； ②电路的总电阻R。
22、 在图9所示的电路中，电源电压为6伏且不变，电阻R2为15欧。 ① 求电流表A2的示数I2。 7
② 闭合电键S时，有某个电流表的示数变化了0.6安，求此时通过电阻R1的电流I1及R1的电阻。 23、有一个电灯，它的电阻是15Ω，正常工作的电压为9V。现只有一个电压为15V的电源，为使电灯正常工作，应给它 （选填“串”或“并”）联一个阻值为多大的电阻？ 参考答案 一、选择题 1、C 2、C 3、C 4、B 5、B 6、C 7、C 8、.C 二、填空题
9、1.2A 5欧姆 5欧姆 10、 11、12、0.4、12 12、20；5 8
13、 1 2 14、2.5 0.5 5 15、S1 S2，断开； 4:1 16、30 三、实验,探究题
17、（1）1．（2）C （3）5
18、（1） (2) 断开； （3） 电流表的正负接线柱接反了； （4）大于； （5） 0.2、小 19、（1）如图所示
(2)C (2分) (3)变小 (4)5 (5) 减小误差
20、(1)R＝(或欧姆定律) (2)连接电路时开关闭合 (3)0.2 10 左 (4)灯丝的电阻大小与温度有关 四、计算题
21、本题共4分。 ①U = U1 = U2=6伏
2分 ②I = I1 + I2=0.3安+0.2安=0.5安 1分 9
1分 22、① I2=U2/R2=U/R2 1分 =6伏/15欧=0.4安 1分 ② I1= 0.6安 1分 R1= U1/I1= U/I1=6伏/0.6安=10欧 2分
