机械图纸的基础知识
机械制图基础知识入门
机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。
机械制图基础知识
1.正投影特性：真实性·积聚性·类似性2.正立投影面（V）·水平投影面（H）·侧立投影面（W）3.点的投影规律：(1)ox轴(2) oz轴（3）到作图是常用过原点o的45度斜线或以o为圆心的圆弧把水平投影和侧面投影之间的投影联4.直线的投影特性：&一般位置直线：角。
&投影面平行线（水平线·正平线·侧平线）：线段在所在的投影面上&投影面垂直线（铅垂线·正垂线·侧垂线）：线段在所垂直的投影面应的投影轴或平行于一个投影轴，且反映实长。
5.直线上点的特性：点在直线上，则点的各投影必在该直线的各同面（名）投影上且点分割直线为两线段，两线段长度之比等于各投影长度之比，反之也成立。
【定比定理】6.两直线相对位置的特性：&&的投影规律&一对重影点的投影，两直线交叉】7.位置平面的投影特性：&投影面平行面（水平面·正平面·侧平面）：平面在所平行的投影面【2线1框】&投影面垂直面（铅锤面·正垂面·侧垂面）：平面在所垂直的投影面1线2框】&【3框】8.&若欲在平面上取直线，须通过该平面内的两点，过两点连一条直线；或通过该平面上的一点作直线平行于该平面内的任一直线&若欲在平面上取点，须先在该平面内作直线，然后在直线上取点8.点的可见性规定：若点所在的平面的投影可见，点的投影也可见；若平面的投影积聚成直线，点的投影也可见9.直棱柱投影规律：一个投影有积聚性，反映棱柱的形状特征；另两个投影都是实线或虚线围成的矩形线框10.尺寸标注：&正棱柱：高度·正多边形外接圆直径（偶数边也可标注其对边尺寸）&非正棱柱：必须标注在多边形视图中&圆柱体：高度·直径&圆锥体：高度·底圆直径&圆台：高度·底圆直径·顶圆直径&圆球：直径（数字前加‘S’）11.圆柱表面截交线：直线·圆·椭圆12.圆锥表面截交线：三角形·圆·椭圆·抛物线·双曲线13.圆球表面截交线：圆·椭圆·直线14.相贯线的简化画法：利用两圆柱中大圆柱的半径做半径，在小圆柱的轴线上找一点作为圆心（由于两圆柱投影轮廓相交，利用一个交点做圆心，大圆柱的半径做半径画一段圆弧，与小圆柱的轴线相交，即为要找的圆心），过两圆柱矩形轮廓的交点绘制一段圆弧近似代替相贯线的投影15.组合体尺寸布置：&应将多数尺寸布置在图形之外&尺寸应在反映该结构最明显的视图上&半径尺寸应在投影成圆弧的视图上【相同结构的圆角半径只能标注一次且不在标注前写结构处数】&尽量不要在该结构投影成虚线的视图上&尺寸线不能与尺寸线或其他图形相交，尺寸数字不允许有图线从中穿过，无法避开时，可将图线断开&同一结构尺寸尽量集中标注&同轴回转体（台阶孔·台阶轴）直径尺寸，最好标注在非圆视图16.基本视图：主视图（A）·俯视图（B）·左视图（C）·右视图（D）·仰视图（E）·后视图（F）17.局部视图的断裂边界线用波浪线表示：a.波浪线不应与轮廓线重合或在轮廓线上b.不应超出机件轮廓线c.不应穿空而过d.表达结构是完整的，且外形轮廓线自成封闭，又与其他部分截然分开时，波浪线可不画18.画局部视图，应在其上方正中位置用大写拉丁字母标出视图名称，在相应视图附近用箭头指明投射方向，并标注同样字母19.画斜视图时，标注形式为字母加旋转箭头，旋转方向与图形旋转方向一致20.剖视图：a.剖切是假想的，某个是剖视图时，其他视图完整画出b.剖切面后方可见轮廓线应全部画出c.一般不画不可见轮廓线，在必须要表达其结构时，才画出虚线21.剖视图标注：剖切符号，箭头，拉丁字母【剖切位置·剖切后投射方向】，剖视图名称【X-X】22.全剖与半剖区别：全剖适用外形简单内部复杂；半剖适用内外形状须在同一图纸上兼顾表达的对称机件23.半剖视图=剖视图+视图【二者分界线是细点画线】若机件对称中心正好有一条轮廓线，此机件不适合用半剖视图绘制。
机械制图基础
任务一 机动车的基础知识
单元一 机动车的分类 单元二 机动车的基本构造
返回
单元一 机动车的分类
一、按国家标准分类 （一） 乘用车 乘用车是在其设计和技术特性上主要用于
载运乘客及其随身行李或临时物品的汽车， 包括驾驶员座位在内最多不超过９ 个座位， 它也可以牵引一辆挂车。 与旧分类方式相比， 乘用车涵盖了轿车、 微型车以及不超过９ 座的轻型客车， 而 载货汽车和９ 座以上的客车则不属于乘用 车。有一类特殊情况， 如金杯海狮及其同
度，斜度的画法如图1-11所示。 （2）锥度 锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则
为上、下两底圆的直径差与锥台高度之比值，锥度的画法如 图1-12所示。
上一页 下一页 返回
1.1 制图的初步知识
4. 椭圆的画法 作椭圆的方法有同心圆法和四心近似画法。 （1）椭圆的同心圆画法 ① 以O为圆心，OA与OC为半径作两个同心圆。 ② 由O作圆周12等份的放射线，使其与两圆相交，各得12
3. 平面图形的作图方法和步骤 准备工具，固定图纸，画图框及标题栏，布置图的位置，画
底稿，加粗，标注尺寸，填写标题栏。 画平面图形线段连接时，先画已知线段，再画中间线段，最
后画连接线段。
上一页 下一页 返回
1.1 制图的初步知识
4. 平面图形的尺寸标注 标注平面图形的要求是：正确、完整、清晰。 ① 正确是指标注尺寸要按国家标准的规定标注，尺寸数值不
单元一 机动车的分类
活顶乘用车具有固定侧围框架的可开启式 车身， 车顶为硬顶或软顶， 至少有两个 位置：一是封闭， 二是开启或拆除。可开 启式车身可以通过使用一个或数个硬顶部 件和／ 或合拢软顶将开启的车身关闭。活 顶乘用车具有４ 个或４ 个以上座位， 至 少两排； 具有２ 个或４ 个侧门和４ 个或 ４ 个以上侧窗。
机械图纸基础知识
配合代号 配合代号由孔和轴的公差带代号组成，写成分数形式，分子为孔的公差带代号，分母为轴的 公差带代号。数控微信公号cncdar凡是分子中含H的为基孔制配合，凡是分母中含h的为基轴 制配合。 例如 φ25H7/g6的含义是指该配合的基本尺寸为φ25、基孔制的间隙配合，基准孔的公差带为 H7，（基本偏差为H公差等级为7级），轴的公差带为g6（基本偏差为g，公差等级为6级）。
机械图纸基础知识
第一部分 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面 图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图， 轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、 Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工 时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触 面（轴肩）或加工面等。 1462521813488954.gif
基本偏差和标准公差，根据尺寸公差的定义有以下的计算式： ES=EI IT 或 EI=ES-IT
ei=es-IT或 es=ei IT
孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。
配合 基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规 定配合种类： 1）间隙配合 孔与轴装配时，有间隙（包括最小间隙等于零）的配合。孔的公差带在轴的公差带之上。 2）过渡配合
(2)基本偏差 基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的 上偏差或下偏差，一般指靠近零线的那个偏差。当公差带在零线的 上方时，基本偏差为下偏差；反之，则为上偏差。基本偏差共有28 个，数控微信公号cncdar代号用拉丁字母表示，大写为孔，小写为 轴。从基本偏差系列图中可以看出：孔的基本偏差A～H和轴的基 本偏差k～zc为下偏差； ，孔的基本偏差K～ZC和轴的基本偏差a～h 为上偏差，JS和js的公差带对称分布于零线两边、孔和轴的上、下 偏差分别都是 IT/2、-IT/2。基本偏差系列图只表示公差带的位置， 不表示公差的大小，因此，公差带一端是开口，开口的另一端由标 准公差限定。
机械制图基础知识(汇总)
图纸格式
图纸格式包括图纸边框、标题栏、签 字栏等，应按照标准格式进行绘制。
标题栏
1
标题栏应包括工程名称、设计单位、设计人员、 图纸编号、出图日期等基本信息。
2
标题栏应位于图纸的右下角，并按照标准格式进 行填写。
3
标题栏中应包含签字栏，以便对图纸进行审核和 签署。
比例
制图时需要根据实际情况选择 合适的比例，常用的比例有1:1、 1:2、1:5、1:10等。
旋转视图通常用带箭头的实线和虚线表示旋转方向和旋转角 度。
03 剖视图与断面图
剖视图
定义
剖视图是一种通过切开物体，观察物体内部结构 的方法。
目的
用于表达物体内部结构，尤其是当外部形状无法 清晰表达内部结构时。
画法
在需要剖视的地方画一条线，然后画出切开后的 内部结构。
断面图
定义
断面图是一种展示物体某一截面的形状和尺寸的方法。
04 标准件与常用件
螺纹及螺纹紧固件
螺纹
在机械制图中，螺纹是一种常见的连接方式，用于将两个或多个零件固定在一起。螺纹的种类包括圆柱螺纹和圆 锥螺纹，每种螺纹都有不同的规格和用途。
螺纹紧固件
用于连接两个或多个零件，通过螺纹旋转的方式实现紧固作用。常见的螺纹紧固件包括螺栓、螺柱、螺钉和螺母 等。
键连接和销连接
零件的测绘与装配图的绘制
零件的测绘
根据实际零件，使用测量工具获取零件的结构和尺寸信息，并绘制出零件图。
装配图的绘制
根据机械装置的实际结构和装配关系，使用机械制图的标准和规范，绘制出各个 零件的位置和装配关系，形成装配图。
06 CAD制图基础
CAD软件介绍
AutoCAD
AutoCAD是一款广泛使用的CAD 软件，具有强大的绘图和设计功 能绘图中的参考框架，通过设置栅格间距 和颜色，可以提高绘图的准确性和可读性。

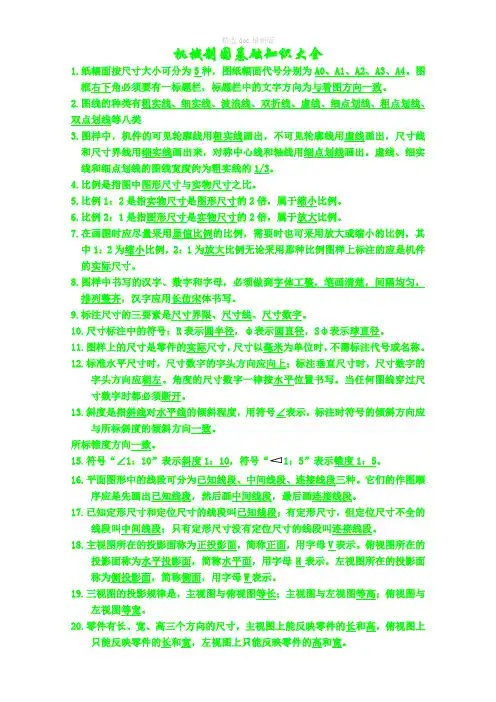

机械制图基础知识大全
机械制图基础知识大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
机械制图基础知识大全
机械制图基础知识大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
机械制图基础知识大全
机械制图基础知识大全1. 纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0 A1、A2、A3 A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2. 图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3. 图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4. 比例是指图中图形尺寸与实物尺寸之比。
5. 比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6. 比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7. 在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8. 图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9. 标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10. 尺寸标注中的符号：R表示圆半径，巾表示圆直径，S巾表示球直径。
11. 图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12. 标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13. 斜度是指斜线对水平线的倾斜程度，用符号/表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15. 符号1: 10”表示斜度1：10，符号“八-1：5”表示锥度1：5。
16. 平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17. 已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 ．尺寸的组成
标注完整的尺寸应具有尺寸界线、尺 寸线、尺寸数字及表示尺寸终端的箭
头或斜线。如下图。
尺寸线标注实例
尺寸线标注常见形式及画法
比例(GB/T14690-1993)
机械制图中的各图元素
粗实线：是表示产品的可见轮廓线或
可见过渡线 ，常设宽度宽度B=0.4-1.2 mm
2、辅助视图：剖视图、局部视图等 3、平常直接采用“主视图、俯视图、
左视图”表达清楚产品的相关特性； 4、在上述三视图不能表达清楚产品的
相关特性时常采用剖视图、局部视图等 来补充说明。
基本视图
主视图 俯视图
左视图
辅助视图：局部视图
局部视图
辅肋视图：剖视图
剖视图
常用形位公差符号汇总
机械图纸的基础知识
机械制图的定义
机械制图是用图样确切表示机械的结构 形状、尺寸大小、工作原理和技术要求 的学科。图样由图形、符号、文字和数 字等组成，是表达设计意图和制造要求 以及交流经验的技术文件，常被称为工 程界的语言。
机械制图图幅区域的划分
图框 绘图区 标题栏
图纸幅面及格式
1．图纸幅面
附表
常见符号所表达的意思
粗糙度：通俗的说就是表示产品表面的光 滑程度。
其符号如下图：
垂直度
垂直度 - 表面或轴与数据平面或轴成直 角的情况
其符号如下图：
平行度
平行度 - 表面与轴上所有点与数据平面 或轴等距的情况
其符10*148(mm) A4：297*210(mm) A3：420*297(mm) A2：594*420 (mm) A1：841*594(mm) A0：1189*941 (mm)
2 图框格式
3．标题栏
标题栏是由名称、代号区、签字区、更 改区和其它区域组成的栏目。标题栏的 基本要求、内容、尺寸和格式在国家标 准 GB/T10609.1 — 1989 《技术制图 标题栏》中有详细规定。各单位亦有自 己的格式。其格式如下图：
细实线:
细实线:用于尺寸线和尺寸界线;剖面线;
重合剖面的轮廓线;指线;分界线及范围 线,宽度一般为B/3或更细;
单点划线
单点划线:常用于表示产品的轴线及对称 中心线,宽度B/3或更细
双点划线
双点划线：常用于表产品原始轮廓线
图线汇总
图线画法的示例
常见到的几种视图名称
1、基本视图：主视图、俯视图、左视 图
三、字体 (GB/14961-1993)
图样中书写的汉字、数字、字母必 须做到：字体端正、笔划清楚、排列整 齐、间隔均匀。字体的书写成长仿宋体， 并采用国家正式公布的简化字。
四、尺寸标注 (GB4458.484 与 GB/16675.2-1996)
1 ．尺寸标注的基本规定 （ 1 ）机件的真实大小应以图样上所标注的
尺寸数值为依据，与图形的大小及绘图的准 确度无关。
（ 2 ）图样中的尺寸以 1 毫米为单位时，不 需标注计量单位的代号或名称，若采取其他 单位，则必须标注。
（ 3 ）图样中所注的尺寸，为该图样的最后 完工尺寸。
（ 4 ）机件上的每一个尺寸，一般只标注一 次，并应标在反映该结构最清晰的图形上。
