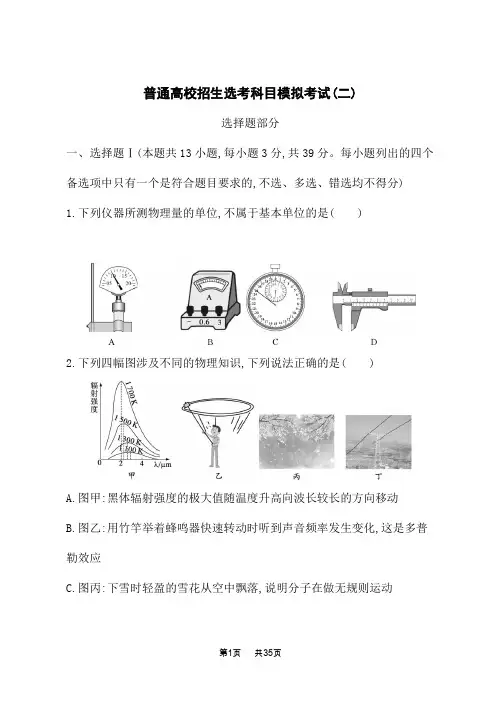

人教版高中物理一轮总复习选考科目模拟考试(2)
普通高校招生选考科目模拟考试(二)选择题部分一、选择题Ⅰ(本题共13小题,每小题3分,共39分。
每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)1.下列仪器所测物理量的单位,不属于基本单位的是( )2.下列四幅图涉及不同的物理知识,下列说法正确的是( )A.图甲:黑体辐射强度的极大值随温度升高向波长较长的方向移动B.图乙:用竹竿举着蜂鸣器快速转动时听到声音频率发生变化,这是多普勒效应C.图丙:下雪时轻盈的雪花从空中飘落,说明分子在做无规则运动D.图丁:高压输电线上方架有与大地相连的两条导线,其原理是尖端放电3.“福建舰”是中国完全自主设计建造的首艘弹射型航空母舰,采用平直通长飞行甲板。
假设某战斗机在跑道上加速时加速度大小为10 m/s2,弹射系统向战斗机提供初速度大小为30 m/s,当战斗机速度达到60 m/s时能离开航空母舰起飞,战斗机在跑道上运动可视为匀加速直线运动。
下列说法正确的是( )A.航空母舰静止,战斗机需在甲板上滑行6 s起飞B.航空母舰静止,战斗机需在甲板上滑行135 m起飞C.若航空母舰沿战斗机起飞方向航行,战斗机需相对甲板滑行135 m起飞D.战斗机在航空母舰上加速运动过程,航空母舰可以看成质点4.假如你在地球赤道上,看到天空中一颗卫星P从你头顶正上方由西向东飞过,另一颗卫星Q从东向西经过头顶正上方,恰好经过12 h两颗卫星都再次经过头顶的正上方。
假设两颗卫星的运动可视为匀速圆周运动,下列说法正确的是( )A.卫星Q比卫星P的周期要大B.卫星Q比卫星P的线速度要大C.卫星Q比卫星P的加速度要大D.卫星Q比卫星P距地球要更近5.一位学生在宿舍中练习“靠墙倒立”的情境如图所示,宿舍的地面水平粗糙,墙面光滑竖直。
针对照片,下列分析判断正确的是( )A.地面对人的作用力与人对地面的压力是一对相互作用力B.墙面对人的作用力和人对墙面的作用力是一对平衡力C.人对地面的压力是因为地面发生形变产生的D.人体的重心位置可能在身体的外部6.用杆秤称量中药,如图所示,三根长度相同的细绳对称地系于圆形秤盘上。

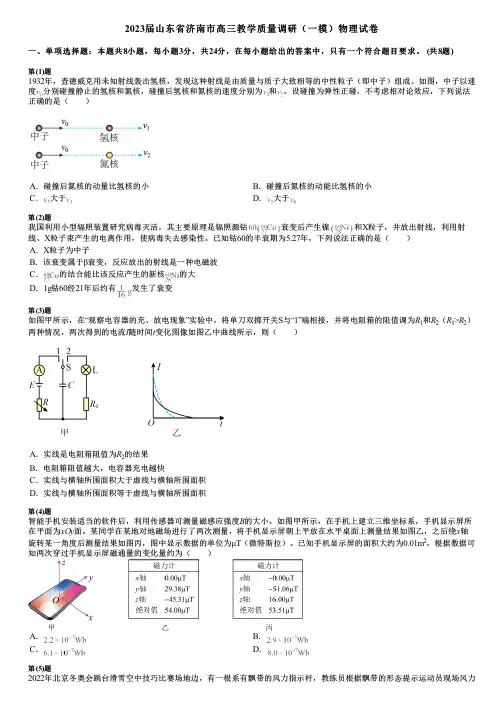

2023届山东省济南市高三教学质量调研(一模)物理试卷
2023届山东省济南市高三教学质量调研（一模）物理试卷一、单项选择题：本题共8小题，每小题3分，共24分，在每小题给出的答案中，只有一个符合题目要求。
(共8题)第(1)题1932年，查德威克用未知射线轰击氢核，发现这种射线是由质量与质子大致相等的中性粒子（即中子）组成。
如图，中子以速度分别碰撞静止的氢核和氮核，碰撞后氢核和氮核的速度分别为和。
设碰撞为弹性正碰，不考虑相对论效应，下列说法正确的是（ ）A．碰撞后氮核的动量比氢核的小B．碰撞后氮核的动能比氢核的小C．大于D．大于第(2)题我国利用小型辐照装置研究病毒灭活，其主要原理是辐照源钴衰变后产生镍和X粒子，并放出射线，利用射线、X粒子束产生的电离作用，使病毒失去感染性。
已知钴60的半衰期为5.27年，下列说法正确的是（ ）A．X粒子为中子B．该衰变属于β衰变，反应放出的射线是一种电磁波C．的结合能比该反应产生的新核的大D ．1g钴60经21年后约有发生了衰变第(3)题如图甲所示，在“观察电容器的充、放电现象”实验中，将单刀双掷开关S与“1”端相接，并将电阻箱的阻值调为R1和R2（R1>R2）两种情况，两次得到的电流I随时间t变化图像如图乙中曲线所示，则（ ）A．实线是电阻箱阻值为R2的结果B．电阻箱阻值越大，电容器充电越快C．实线与横轴所围面积大于虚线与横轴所围面积D．实线与横轴所围面积等于虚线与横轴所围面积第(4)题智能手机安装适当的软件后，利用传感器可测量磁感应强度B的大小。
如图甲所示，在手机上建立三维坐标系，手机显示屏所在平面为xOy面。
某同学在某地对地磁场进行了两次测量，将手机显示屏朝上平放在水平桌面上测量结果如图乙，之后绕x轴旋转某一角度后测量结果如图丙，图中显示数据的单位为μT（微特斯拉）。
已知手机显示屏的面积大约为0.01m2，根据数据可知两次穿过手机显示屏磁通量的变化量约为（ ）A．B．C．D．第(5)题2022年北京冬奥会跳台滑雪空中技巧比赛场地边，有一根系有飘带的风力指示杆，教练员根据飘带的形态提示运动员现场风力的情况。
18 磁场最小面积问题—高中物理三轮复习重点题型考前突破
一、磁场形状为圆状的最小面积计算1.如图，在直角坐标系xOy平面内，虚线MN平行于y轴，N点坐标(－l，0)，MN与y 轴之间有沿y轴正方向的匀强电场，在第四象限的某区域有方向垂直于坐标平面的圆形有界匀强磁场(图中未画出)。
现有一质量为m、电荷量大小为e的电子，从虚线MN上的P点，以平行于x轴正方向的初速度v0射入电场，并从y轴上A点(0，0.5l)射出电场，射出时速度方向与y轴负方向成30°角，此后，电子做匀速直线运动，进入磁场并从圆形有界磁场边界上Q点(3l6，－l)射出，速度沿x轴负方向，不计电子重力。
求：(1)匀强电场的电场强度E的大小？(2)匀强磁场的磁感应强度B的大小？电子在磁场中运动的时间t是多少？(3)圆形有界匀强磁场区域的最小面积S是多大？解析(1)设电子在电场中运动的加速度为a，时间为t，离开电场时沿y轴方向的速度大小为v y，则a＝eE mv y＝atl＝v0tv0＝v y tan 30°解得E＝3m v20 el。
(2)设轨迹与x轴的交点为D，OD距离为x D，则x D＝0.5l tan 30°x D＝3l 6所以DQ平行于y轴，电子在磁场中做匀速圆周运动的轨道的圆心在DQ上，电子运动轨迹如图所示。
设电子离开电场时速度为v ，在磁场中做匀速圆周运动的轨道半径为r ， 则v 0＝v sin 30° r ＝m v eB ＝2m v 0eB r ＋r sin 30°＝l (有r ＝l3)t ＝13TT ＝2πm eB ⎝ ⎛⎭⎪⎫或T ＝2πr v ＝πl 3v 0解得B ＝6m v 0el ，t ＝πl9v 0。
(3)以切点F 、Q 为直径的圆形有界匀强磁场区域的半径最小，设为r 1，则 r 1＝r cos 30°＝3r 2＝3l6S ＝πr 21＝πl 212。
答案 (1)3m v 20el (2)6m v 0el ，πl 9v 0(3)πl 2122．如图所示，在直角坐标系xoy 中，第Ⅰ象限存在沿y 轴正方向、电场强度为E 的匀强电场，第Ⅳ象限存在一个方向垂直于纸面、磁感应强度为B 的圆形匀强磁场区域。
专题1：圆磁场问题
圆弧应是磁场区域的下边界。
两边界之间图形的面积即为所求。图中的阴影区域面 积，即为磁场区域面积：
S2(1 4r2r2 2)(21)m e22 B v0 2 2
一点发散成平行
R r
R r
平行会聚于一点
结论4：如果在圆形匀强磁场区域的 边界上某点向磁场发射速率相同的 带电粒子，且粒子在磁场中运动的 轨道半径与磁场区域半径相同，那 么粒子射出磁场时运动方向一定相 同．反之，粒子以相同速度平行射 人这样的磁场，粒子就能会聚于磁 场边界上的某点。
且初速度方向与磁场方向都垂直，该粒子的比荷为
q/m＝1.0×108 C/kg，不计粒子重力．
(1)粒子的轨迹半径； (2)粒子在磁场中运动的最长时间；
(3)若射入磁场的速度改为v0＝3.0×105 m/s，其他条
件不变，试用斜线画出该批粒子在磁场中可能出现的 区域．(sin37°＝0.6，cos37°＝0.8)
[解析 ] (1)由牛顿第二 定律可求得粒子在磁场中运动的半 径．qv0B＝ mvR02，
R＝mqBv0＝5.0×10－2 m.
(2)由于 R＞r，要使粒子在磁场中运动的时间最长，则粒子在磁场中 运动的圆弧所对应的弧长最长，从图甲中可以看出，以直径 ab 为弦、R 为半径所作的圆周，粒子运动时间最长，
T＝2qπBm， 运动时间 tm＝22πα×T＝2qαB·m，
又 sinα＝Rr ＝35，∴tm＝6.4×10－8 s.
(3)R′＝mqvB0′＝1.5×10－2 m， 粒子在磁场中可能出现的区域如图乙所示(以 aO 为直径的半圆加上 以 a 为圆心，aO 为半径所作圆与磁场相交的部分)．
例题：在xoy平面内有很多质量为m，电量为e的电子，从 坐标原点O不断以相同速率沿不同方向射入第一象限， 如图所示．现加一垂直于xOy平面向里、磁感强度为B的 匀强磁场，要求这些入射电子穿过磁场都能平行于x轴 且沿x轴正向运动，试问符合该条件的磁场的最小面积
带电粒子在磁场中的运动的最小面积问题
３０ ｌ
运 动 ，初 速度 为 ｖ，方 向 沿 Ｘ正 方 向 。 后
Ｔ Ｐ
来 ．粒 子 经 过 Ｙ轴 上 的 Ｐ点 ．此 时速 度 方 向 与ｖ轴 的 夹 角 为 ３０。，Ｐ到 ０的 距 离 为
Ｊ
０
Ｌ，如 图所 示 。不 计 重 力 的 影 响 。求 磁 场 的磁 感 应 强 度Ｂ的 大 小 和ｘｖ平 面上 磁 场 区域 的 半 径 Ｒ。
经 过 ｖ轴 上 的 Ｎ点 并 与 ｖ轴 正 方 向成 ６０。 角 的方 向飞 出 。Ｍ点 的 坐标 为 （０，一１Ｏ），
Ｎ点 的 坐标 为 （０，３Ｏ），不 计 粒 子 重 力 ，ｇ取 １０ｍ／ｓ 。 （１）请 分 析 判 断 匀强 电场 Ｅ，的 方 向 并 求 出微 粒 的 运 动 速
度 ｖ： （２）匀 强 磁 场Ｂ，的大 小 为 多 大 ？
Ｒ，由图 中几 何 关 系 可得
Ｒ： Ｌ
④
例 题 ２．如 图所 示 ，第 四象 限 内有 互 相正 交 的 匀 强 电场 Ｅ与 匀 强磁 场Ｂ ，Ｅ的 大 小 为０．５ｘ１０ Ｖ／ｍ，Ｂ．大 小 为０．５Ｔ；第 一 象 限 的 某 个 矩形 区域 内 ，有 方 向垂 直 纸 面 向里 的匀 强 磁 场 Ｂ，，磁 场
ＰＡ：Ｒ（１一ｃｏｓ６０。）： ３Ｏ ｍ
所 以 ． 所 求 磁 场 的 最 小 面 积 为 Ｓ：而 ．ＰＡ：一１ Ｘｘ／３－
—
—
：
、／３ ２
—
—
ｍ —
—
１５０
例题３．一个质量为ｍ，带＋ｑ电量 的
粒 子 在 ＢＣ边 上 的 Ｍ点 以速 度 ｖ垂 直 于
·
／、
， ＼
ＢＣ边 飞入 正 三 角 形ＡＢＣ。为 了使 该 粒
专题04 有界磁场的最小面积模型-高考物理模型(解析版)
一模型界定带电粒子在有界磁场中运动时,要完成题目要求的运动过程,空间中有粒子必须经过的一个磁场区域,按照题目要求的边界形状或由粒子临界状态下的运动轨迹所决定的有界磁场区域,其面积存在着一个最小值,此模型着重归纳有界磁场最小面积的确定与计算方法.二模型破解在涉及最小磁场面积的题目中,主要有两种类型,一种是单一粒子的运动中所经过磁场的最小面积,这种类型的题目通常对磁场区域的形状有明确的要求,如矩形、圆形、三角形;另一种类型是大量粒子经过磁场的运动,由临界状态下的粒子运动轨迹及对粒子的特定运动形式要求所产生的对磁场边界形状的特定要求,从而形成有界磁场的面积的极值问题.(i)确定粒子在磁场运动的轨迹半径粒子在磁场运动的轨迹半径通常是已知的或是能够由题目中条件计算得出的,也可在未知时先将半径假设出来.(ii)确定粒子在有界磁场中的入射方向和出射方向粒子在有界磁场中的入射方向和出射方向通常也是由题目给出或能够从题目中条件分析得出.(iii)确定粒子在有界磁场中运动时的入射点与出射点的位置当题目中没有给定粒子在进出磁场的位置时,先延长粒子的入射方向与出射方向所在的直线得到一个交点,粒子在磁场中运动的轨迹圆心必在这两条直线所形成的两对夹角中的其中一条夹角平分线上,由粒子经过磁场前后的运动要求确定圆心所在的夹角平分线;再在此夹角平分线上取一点O,过该点作粒子入射方向、出射方向所在直线的垂线,使O点到两直线的垂直距离等于粒子的运动轨迹半径,则两垂足即分别为粒子进出磁场时的入射点与出射点.(iv)确定有界磁场的边界连接入射点与出射点得到一条线段或直线,并作出粒子在磁场处于入射点与出射点之间的一段运动轨迹圆,再由题目对磁场边界形状的要求确定磁场边界线的位置或圆形磁场的最小半径.①圆形有界磁场(I)当题目对圆形磁场区域的圆心位置有规定时,连接圆心与粒子在磁场中的出射点即得到磁场区域的半径.但是这种情况下磁场区域的大小是固定的.(II)当题目对圆形磁场区域的圆心位置无规定时,若粒子在磁场中转过的圆弧为一段劣弧时，将连接入射点a与出射点b所得的线段作为磁场区域的直径,则所得圆即为最小面积的圆形磁场区域,如图1所示.图中几何关系为θsin R r=②半圆形有界磁场(I)当粒子在磁场中运动轨迹是一段劣弧时，连接入射点a 与出射点b 所得直线与半圆形边界的直边重合，以ab 为直径作出的半圆弧即为所求,如图2甲所示.图中几何关系为θsin R r =(II)当粒子在磁场中运动轨迹是一段优弧时，连接入射点a 与出射点b 所得直线与半圆形边界的直边重合，以其中点为圆心作出与粒子运动轨迹相切的圆弧，此圆弧即为半圆形磁场区域的曲线边界,如图2乙所示．图中几何关系为)cos 1(θ+=R r(III)当粒子在磁场中运动轨迹是一个半圆弧时，磁场圆形边界与粒子运动轨迹重合.③矩形有界磁场(I)当题目对矩形磁场区域边界某个边有规定时,过入射点或过出射点作已知边界线的平行线或垂线,再作与已知边界线平行或垂直的、与粒子在磁场中运动轨迹相切的直线,则所得矩形即为题目要求的最小矩形.(II)当题目对矩形磁场区域边界无规定时,第一步:连接入射点a 与出射点b 得一条直线ab;第二步:作ab 的平行线且使其与粒子运动轨迹圆相切;图2 图1第三步:作ab 的两条垂线,若粒子在磁场中转过的是一个优弧时,应使这两条垂线也与粒子运动轨迹圆弧相切,如图3甲所示;若粒子在磁场转过的是一段劣弧时,两条垂线应分别过入射点a 和出射点b,如图3乙所示.所得矩形即为题目要求的最小矩形.甲图中几何关系为)cos 1(1θ+=R L 、R L 22=乙图中几何关系为)cos 1(1θ-=R L 、θsin 22R L =○4正三角形有界磁场 当粒子在磁场中转过的圆心角超过1200时,先作入射点a 、出射点b 连线的中垂线,再从中垂线上某点作粒子运动轨迹圆的两条切线,且使两切线间的夹角为600,则此三条直线所组成的三角形即为题目所要求的最小三角形,如图4甲所示.当粒子在磁场中转过的圆心角不超过1200时,也是先作入射点a 、出射点b 连线的中垂线,再从中垂线上某点连接入射点a 与出射点b,使其与ab 组成一正三角形,此正三角形即为所示如图4乙所示.甲图中几何关系为θcos30sin30cos 00R R L +=;乙图中几何关系为θsin 2R L =. 例1.一质量为m 、带电量为＋q 的粒子以速度v 0从O 点沿y 轴正方向射入一圆形匀强磁场区域，磁场方向垂直纸面向外，粒子飞出磁场区域后，从b 处穿过x 轴，速度方向与x 轴正方向的夹角为30°，同时进入场强大小为大小为E ，方向沿x 轴负方向成60°角斜向下的匀强电场中，通过了b 点正下方c 点，如图所示，已知 b 到O 的距离为L ，粒子的重力不计，试求：图4 图3⑴磁感应强度B⑵圆形匀强磁场区域的最小面积；⑶c 点到b 点的距离【答案】（1）qL mv B3=（2）22min 12L S r ππ==（3）Eq mv s 2034=30° v obcv 0x yyEO 例1题图例2.如图所示，在直角坐标xOy 平面y 轴左侧（含y 轴）有一沿y 轴负方向的匀强电场，一质量为m ，电荷量为q 的带正电的粒子从x 轴上P 处发速度v0沿x 轴正方向进入电场，从ｙ轴上Q 点离开电场时速度方向与ｙ轴负方向间夹角θ＝300，Q 点坐标为(0,-ｄ)，在ｙ轴右侧有一与坐标平面垂直的有界匀强磁场区域（图中未画出），磁场磁感应强度大小qd mv B 0=，粒子能从坐标原点O 沿ｘ轴负方向再进入电场，不计粒子重力，求：(1)电场强度大小E(2)如果有界匀强磁场区域为半圆形，求磁场区域的最小面积(3)粒子从P 点运动到O 点的总时间【答案】（1）qdmv E 2320=（2）24.5d π（3）0(1338d π+） 学*科网 【解析】：（1）设粒子从Q 点离开电场时速度大小v 由粒子在匀强电场中做类平抛运动得：02v v = 由动能定理得 2022121mv mv qEd -= （2分） 例2题图解得qd mv E 2320=（1分）学*科网（3）设粒子在匀强电场中运动时间为1t粒子从Q 点离开电场时沿y 轴负向速度大小为y v 有03v v y =例2答图例3.如图所示，第三象限内存在互相垂直的匀强电场和匀强磁场，匀强磁场方向向里，大小为B 0，匀强电场场强为E 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁场的最小面积
1．一匀强磁场，磁场方向垂直于xoy 平面，在xy 平面上，磁场分布在以O 为中心的一个圆形区域内。
一个质量为m 、电荷量为q 的电带粒子，由原点O 开始运动，初速度为v ，方向沿x 正方向。
后来，粒子经过y 轴上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 的距离为L ，如图所示。
不计重力的影响。
求磁场的磁感应强度B 的大小和xy 平面上磁场区域的半径R 。
2.如图所示，第四象限内有互相正交的匀强电场E 与匀强磁场B 1， E 的大小为0.5×103
V/m,
B 1大小为0.5T ；第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B 2，磁场的下边界
与x 轴重合．一质量m =1×10-14
kg 、电荷量q =1×10-10
C 的带正电微粒以某一速度v 沿与y 轴正方向60°角从M 点沿直线运动，经P 点即进入处于第一象限内的磁场B 2区域．一段时间后，小球经过y 轴上的N 点并与y 轴正方向成60°角的方向飞出。
M 点的坐标为(0，-10)，N 点的坐标为(0，30)，不计粒子重力，g 取10m/s 2
．
(1)请分析判断匀强电场E 1的方向并求出微粒的运动速度v ； (2)匀强磁场B 2的大小为多大？； (3)B 2磁场区域的最小面积为多少？
y
x
v L
30°
P O
3．一个质量为m,带+q 电量的粒子在BC 边上的M 点以速度v 垂直于BC 边飞入正三角形ABC 。
为了使该粒子能在AC 边上的N 点垂直于AC 边飞出该三角形，可在适当的位置加一个垂直于纸面向里，磁感应强度为B 的匀强磁场。
若此磁场仅分布在一个也是正三角形的区域内，且不计粒子的重力。
试求：
（1）该粒子在磁场里运动的时间t ； （2）该正三角形区域磁场的最小边长； （3）画出磁场区域及粒子运动的轨迹。
4．如图，ABCD 是边长为a 的正方形。
质量为m 、电荷量为e 的电子以大小为v 0的初速度沿纸面垂直于BC 边射入正方形区域。
在正方形内适当区域中有匀强磁场。
电子从BC 边上的任意点入射，都只能从A 点射出磁场。
不计重力，求：
⑴此匀强磁场区域中磁感应强度的方向和大小； ⑵此匀强磁场区域的最小面积。
A
B
C
D
答案
1．解：粒子在磁场中受各仑兹力作用，作匀速圆周运动，设其半径为r ，
r
v m qvB 2
= ①
据此并由题意知，粒子在磁场中的轨迹的圆心C 必在y 轴上，且P 点在磁场区之外。
过P 沿速度方向作延长线，它与x 轴相交于Q 点。
作圆弧过O 点与x 轴相切，并且与PQ 相切，切点A 即粒子离开磁场区的地点。
这样也求得圆弧轨迹的圆心C ，如图所示。
由图中几何关系得
L=3r ② 由①、②求得
qL
mv
B 3=
③ 图中OA 的长度即圆形磁场区的半径R ，由图中几何关系可得 L R 3
3
=
④ 2．解：(1) 由于重力忽略不计，微粒在第四象限内仅受电场力和洛仑兹力的作用 ，且微粒做直线运动，速度的变化会引起洛仑兹力的变化，所以微粒必做匀速直线运动．这样，电场力和洛仑兹力大小相等，方向相反，电场E 的方向与微粒运动的方向垂直，即与y 轴负方向成60°角斜向下． (2分) 由力的平衡有
Eq =B 1qv (2分) ∴
(1分)
(2) 画出微粒的运动轨迹如图．
由几何关系可知粒子在第一象限内做圆周运动的半径为
(2分)
微粒做圆周运动的向心力由洛伦兹力提供，即
(2分)
解之得
(2分)
(3) 由图可知，磁场B 2的最小区域应该分布在图示的矩形PACD 内．由几何关系易得
(1分)
(1分)
y
x
v
L 30°
P O
r r Q R C 60° N
P
M
O y /cm
x /cm
60°
A
C
D
所以，所求磁场的最小面积为 (2分)
3．解：
4．解析：
（1）设匀强磁场的磁感应强度的大小为B 。
令圆弧 ⌒ AEC 是自C 点垂直于BC 入射的电子在磁场中的运行轨道。
电子所受到的磁场的作用力
0f ev B =
应指向圆弧的圆心，因而磁场的方向应垂直于纸面向外。
圆弧 ⌒ AEC
的圆心在CB 边或其延长线上。
依题意，圆心在A 、C 连线的中垂线上，故 B 点即为圆心，圆半径为a 按照牛顿定律有
2
2
v f m =
联立①②式得 0
mv B ea
=
（2）由（1）中决定的磁感应强度的方向和大小，可知自C 点垂直于BC 入射电子在A 点沿DA 方向射出，且自BC 边上其它点垂直于入射的电子的运动轨道只能在BAEC 区域中。
因而，圆弧 ⌒ AEC 是所求的最小磁场区域的一个边界。
为了决定该磁场区域的另一边界，我们来考察射中A 点的电子的速度方向与BA 的延长线交角为θ（不妨设02
π
θ≤<
）的情形。
该电子的
运动轨迹qpA 如右图所示。
图中，圆弧 ⌒ AP 的圆心为O ，pq 垂直于BC 边 ，由③式知，圆弧 ⌒ AP 的半径仍为a ，在D 为原点、DC 为x 轴，AD 为y 轴的坐标系中，P 点的坐标(,)x y 为
sin [(cos )]cos x a y a z a a θθθ==---=-④
⑤
这意味着，在范围02
π
θ≤≤
内，p 点形成以D 为圆心、a 为半径的四分之一圆周 ⌒ AFC
，它是电子做直线运动和圆周运动的分界线，构成所求磁场区域的另一边界。
因此，所求的最小匀强磁场区域时分别以B 和D 为圆心、a 为半径的两个四分之一圆周 ⌒ AEC 和 ⌒ AFC
所围成的，其面积为2221122()422
S a a a ππ-=-=
