聚丁烯管材
聚丁烯(PB)管的施工及质量控制措施
派康聚丁烯（PB）管的施工及质量控制措施摘要：本文主要根据潍坊派康多年的管材施工及生产经验和研究，介绍了聚丁烯（PB）管的材料及管材的特点、应用场合和施工工艺、质量控制等，对塑料管材热熔连接的质量及缺陷的控制提出了有效对策。
关键词：聚丁烯管；PB管；热熔连接；质量控制；1、聚丁烯（PB）管的特点及应用场合聚丁烯(PB)是一种由丁烯-1（BUTENE-1）合成的高分子惰性聚合物，其分子结构不含卤化物，是一种生态碳水化合物。
它具有很高的耐温性，持久性、化学稳定性、可塑性、柔韧性及抗蠕变性能，无味、无毒、无嗅。
聚丁烯（PB）管材采用优质原料生产，在连续高温情况下的蠕变要比其他塑料管材小很多，强度几乎保持不变；具有优良的耐冻裂性及耐热性，在零下30℃~零上110℃的情况下仍可正常工作；承受外力冲击的性能比其他塑料管材好；耐腐蚀性优良，大大好于同类管材；柔韧性好且自重轻，无须施力即可自然弯曲，因此易于施工和搬运；导热系数仅为钢管的1/250、铜管的1/1700，故其保温、保冷效果强；管路接头少、故障率低；具有耐高温、耐高压、不生锈、不腐蚀、不结垢、耐持久老化、寿命长（可达50~100年）等特点。
2、热熔连接工艺的原理PB管材是一种热塑性塑料管材，适用于热熔连接方式。
在插入式热熔时，管道和管件的两端以承插形式直接热熔连接。
管子端头和管件借助于一个两端分别为凸形插头和凹形插孔的热熔模头，保持一定时间加热到熔合温度后，将已经加热的管材与管件同时取下，迅速无旋转的直插入所需深度，在一定压力下持续一段时间，使接头处形成均匀凸缘直至冷却，形成牢固而完美的结合。
管材插入不能太浅或太深，否则容易造成缩径或不牢固。
通过加热、挤压、熔合和冷却过程，形成致密均匀的结合缝，达到可靠的连接（见图2）图热熔工艺原理热熔工艺中，加热温度、加热时间、接缝压力是保证热熔连接质量的三个要素。
3、PB管道连接施工工艺3.1热熔连接的施工程序3.2热熔连接工艺要点：3.2.1切割管道时，必须使端面垂直管轴线。
聚丁烯(PB)管道安装方法
聚丁烯（PB）管道安装本工程采用的先进的聚丁烯（PB）管材作为给水管。
它与其他材料的给水管道相比有：1）对高温水的耐久性，可耐110摄氏度以下的高温；2）低温下优良的柔韧弯曲性能、抗脆裂性能和抗冲击性能；3）薄的管壁和大的管道内径提供了良好的液体流动条件。
4）高品质的耐久性，在70摄氏度的水温和10bar压力下连续使用50年；5）微量的蠕变延长和良好的热伸缩性利于连接和管道辅设；6）抵抗紫外线能力强，能防藻类物生长；7）优良的可加工性；8）重量轻，易于搬运和安装；9）是可再利用的能源，并不影响生态环境。
我公司在湖南省委住宅工程和湖南商学院住宅工程中已经出色地完成了这种新材料的施工，先后有15人参加过该管道施工专业培训，并取得了专业上岗证书。
我公司由于以前工程施工需要已添置了聚丁烯（PB）管道专业施工设备，如：手持式加热器、热熔承插焊接机器、整套加热套筒、专用管剪、切管器、倒角器、刮皮刀、刻度模板、测温笔等设备共计三十余件、台套。
熟练地掌握该材料的施工工艺。
一、严格按聚丁烯（PB）管材的运输与储放：装车码放进必须顺车箱纵向整齐码放。
卸车时应整齐码放，严禁从车上直接抛扔。
储放时每堆高度不得超过1米。
两侧用木栅固定，以防管材滚落损坏。
且应堆放在室内，不得堆放在露天阳光直射处。
二、严格按聚丁烯（PB）热熔合连接操作规程施工：（一）、热熔合连接前的准备工作：（1）、用专用的管剪或管切割器垂直切割管子。
（2）、对于PB管子，外径25至110mm的管子需要用专用的倒角器将管端倒角15度至原壁厚的一半，外径16和20mm的管子不需要。
（3）、用清洁剂和不起毛的纸擦净管件和管子，清洁剂用专用的产品或酒清（浓度至少为95％无油脂）。
（4）、当预组装的部件做熔接时，连接前在管件与管子所要求的位置上作出标记。
（5）、外径16至63mm的管子手工连接时，均要用标记模板对管子插入管件的熔合深度处作出标记，该标记应在加热和连接后时仍可看到。
聚丁烯管(PB)给排水管道施工方法

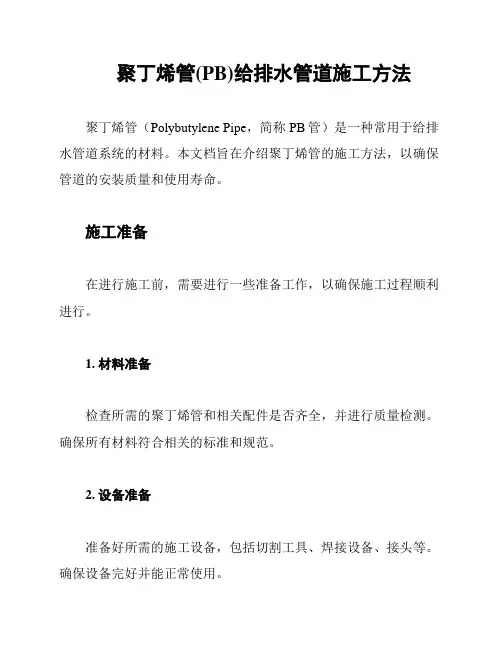

聚丁烯管(PB)给排水管道施工方法聚丁烯管（Polybutylene Pipe，简称PB管）是一种常用于给排水管道系统的材料。
本文档旨在介绍聚丁烯管的施工方法，以确保管道的安装质量和使用寿命。
施工准备在进行施工前，需要进行一些准备工作，以确保施工过程顺利进行。
1. 材料准备检查所需的聚丁烯管和相关配件是否齐全，并进行质量检测。
确保所有材料符合相关的标准和规范。
2. 设备准备准备好所需的施工设备，包括切割工具、焊接设备、接头等。
确保设备完好并能正常使用。
3. 工作区域准备清理施工区域，并确保没有任何障碍物妨碍施工。
确保施工现场的安全，采取必要的防护措施。
施工步骤根据具体情况，聚丁烯管的施工步骤可能会有所不同。
以下是一般的施工步骤供参考。
1. 测量和标记根据设计要求，使用测量工具测量并标记管道的位置和长度。
确保准确的尺寸和位置。
2. 切割管道使用适当的切割工具根据标记进行切割。
确保切口整齐平直，并注意安全防护。
3. 清洁和准备管道在连接之前，清洁管道的内部和外部表面，去除杂质和污垢。
确保管道干燥，以保证连接质量。
4. 连接管道根据需要的连接方式，选择合适的聚丁烯管接头和连接方法。
根据生产商的指导，正确安装接头，确保连接牢固和密封。
5. 焊接和固定对于需要焊接的管道连接，使用适当的焊接设备进行焊接。
根据相关规范和操作手册进行操作。
对于非焊接连接，使用适当的固定材料固定管道。
6. 检验和测试完成管道连接后，进行必要的检验和测试。
检查连接是否牢固、无渗漏，并进行系统压力测试。
确保管道安全可靠。
7. 完善施工记录记录施工过程中的关键信息，包括材料使用量、连接方式、检验结果等。
这将有助于日后维护和修复工作。
安全注意事项在进行聚丁烯管给排水管道施工时，请注意以下安全事项：- 穿戴适当的个人保护装备，如手套、安全鞋等。
- 注意使用和维护施工设备，并按照操作手册操作。
- 尽量避免在恶劣天气条件下进行施工。
- 严禁在管道上施加超过其承载能力的力量。
PB管道材质
PB管PB管材（聚丁烯)是一种高分子惰性聚合物，诞生于70年代，PB树脂是由丁烯-1合成的高分子综合体，是具有特殊密度（0.937）结晶体，是具有柔软性的异性质体。
属于有机化工材料类的高科技产品，它具有很高的耐温性，持久性、化学稳定性和可塑性，无味、无毒、无嗅，温度适用范围是-30oC至+100oC，具有耐寒、耐热、耐压、不生锈、不腐蚀、不结垢、寿命长（可达50-100年），且有能长期耐老化特点，是目前世界上最尖端的化学材料之一。
在世界上许多国家已经普遍使用。
有"塑料中的黄金"的声誉。
PB管经济形势聚丁烯（PB）是一种高分子惰性聚合物，诞生70年代。
它具有很高的耐温性、持久性、化学稳定性和可塑性，无味、无臭、无毒，是目前世界上最尖端的化学材料之一，有“塑料黄金”的美誉。
该材料重量轻；柔韧性好；耐腐蚀，用于压力管道时耐高温特性尤为突出，可在95℃下长期使用，最高使用温度可达110℃。
管材表面粗糙度为0.007，不结垢，无需作保温，保护水质，使用效果很好。
P优质的荷兰Basell和日本三井PB原料，但是中国大陆经过几年的发展再生产PB管和运用上已处于世界的领先水平。
PB管耐高低温远远优于PPR,两种材料的分子结构完全不同,单位分子量也不同;PPR从规范上讲是不能用作高温散热器采暖的(进水80度),70度是PPR[1]的寿命拐点(分子衰减呈直线)而PB不同; PB 管技术性能原料：聚丁烯(PB)树脂于1954年由意大利的教授G. Natta首次合成，1964年开始工业化生产，1965年奥地利塑料协会出现了第一个聚丁烯(PB) 采暖管路系统，令人兴奋的是，该系统至今仍在运行。
在此后的50年内，聚丁烯(PB)管路系统的应用得到了不断的推广，应用于建筑内的散热器采暖连接管路系统、地面辐射供暖系统以及生活冷热水管路系统。
聚丁烯(PB) 树脂是由碳和氢组成的高分子聚合物，与金属以及陶瓷等传统材料相比，易于加工、易于循环利用、整个生命周期的能耗较低，是绿色环保的环境友好型材料。
聚丁烯PB管材的特点和用途
746聚丁烯是当今世界上公认的无毒性原材料,与其它塑料系列管材不同,在国外己广泛用作自来水管。
3、耐冻裂及耐热性东洋牌聚丁烯管材耐低温，在零下20-30℃不会冻裂。
在树脂管中其耐热性也很突出，在110℃的热水中性能不变，在树脂管材中其耐热性特强。
4、抗冲击东洋牌聚丁烯管材柔韧性强，弹性大，因外部冲击导致损坏的机率较少。
5、耐腐蚀性东洋管材主材料聚丁烯的耐腐蚀性强。
尤其因不受电解质影响,故是国外非常普及的温泉用管材6、柔韧性·自重轻东洋管材比其它管材轻而且柔软,无须施力即可自然弯曲,因此易在狭窄空间施工,也容易搬运。
7、抗老化性东洋PB管材在连续高温情况下的徐变(Creep)也比其它塑料管材小得多，强度几乎不变。
8、保温性东洋管材是因为热导系数仅为钢管的l/250、铜管的l/1700故其保温、保冷效果强,因此适用于冷热供水及供暧之用。
9、经济性东洋牌聚丁烯管材重量轻，柔韧性强，弯曲性好，不用弯头(Elbow)也可进行弯曲。
易于操作和施工。
因使用年限长、故障率低、所需人力少及工期短等综合因素，所以它是一种经济型管材。
10、抵抗紫外线能力强，能防藻类物生长聚丁烯(PB)是一种高分子惰性聚合物材料，具有很高的化学稳定性。
微生物不能寄生滋长，是目前世界上最符合卫生标准的饮用水给水设施。
11、优良的可加工性无论是PB材料本身的可塑性，与其它同类或不同类材料的相互可靠连接组合的可行性和耐久性，PB都是优良的。
12、保护生态环境PB的分子结构不含卤化物，可以百分百的回收，再次制成其它产品，不会对环境造成危害，PB是国家环保产品绿色4、消防用自动喷淋系统(Sprinkler)用管在非金属管材中首次通过美国UL规格,并获得FM批准,在发达国家中广泛用作自动喷淋系统的管材。
5、供暖用管因其良好的保温、施工和半永久耐用性,最适合用在大厦的连接(Fan Coil Unit)和地板下采暧管道系统。
6、工业用管因其耐腐蚀性(抗酸碱盐性)强,无毒无味,是化学工程、食品加工工程、综合医院、工业用水等方面的最佳管材。
聚丁烯PB管道
聚丁烯PB管道日泰聚丁烯PB管道系统是采用荷兰巴塞尔（BASELL）、日本三井（MITSUICHEMICALS）的PB原料，按GB/T 19473-2004《冷热水用聚丁烯(PB)管道系统》生产的当今国际最先进的塑料管道。
聚丁烯PB是一种高分子惰性聚合物，因其优异的物理化学性能，被誉为“塑料中的黄金”产品特性及优点1、材料惰性使之具有优异的高温蠕变耐久性，82.2℃时，比PE管耐压性能高出60倍，最高耐温可达110℃。
2、弯曲模量仅为为340MPa，远低于HDPE和PP-R等材料，柔韧性及挠性优异，便于储运和施工。
3、优良的抗低温脆性开裂性能和抗低温冲击性能。
4、材料惰性使其抗化学腐蚀性能优异，化学耐性更稳定5、与其它非交联材料一样，具有二次加工的可塑性。
6、设计应力高，较其它种类地暖管材通径大。
7、导热系数相对较低，且高温运行更稳定，适宜输送热水。
8、耐磨性优异。
23℃时，PB管比PE管的耐磨性高出2.6倍。
9、无味、无臭、无毒、管壁不结垢，卫生性能完全符合GB/T 17219-1998。
10、米重轻，易于搬运和运输，减少施工费用。
11、主要采用本体连接的热熔方式，管道系统更安全。
产品质量控制1、国际最优质的原料、先进的生产设备和工艺，保证材料的挤出成型质量。
2、通过在线质检员的严格检测，充分保证产品的外观质量。
3、严格按GB/T 19473-2004对材料进行出厂和型式检验。
性能指标改为日泰PB管材的物理力学性能PB管材、管件改为日泰PB管材的规格尺寸。
材料等级的选取1、根据下表选择材料的使用级别2、根据确定的使用级别和工程的设计压力确定材料的管系列PB管道的连接内容取消。
应用领域（内容不变，加入以下条文）PB管道在施工应用中参考2009年修订后的GB 50242-2002《建筑给排水及采暖工程施工质量验收规范》和2009年修订后的GB 50015-2003《建筑给水排水设计规范》。
PVC管,PB管和PE管,都是什么管的代称
PVC管（UPVC管）硬聚氯乙烯管，是由聚氯乙烯树脂与稳定剂、润滑剂等配合后用热压法挤压成型，是最早得到开发应用的塑料管材。
UPVC管抗腐蚀能力强、易于粘接、价格低、质地坚硬，但是由于有UPVC单体和添加剂渗出，只适用于输送温度不超过45℃的给水系统中。
塑料管道用于输送饮用水，废水，化学品，加热液和冷却液，食品，超纯液体，泥浆，气体，压缩空气和真空系统的应用。
PB管材（聚丁烯)是一种高分子惰性聚合物，诞生于70年代，PB树脂是由丁烯-1合成的高分子综合体，是具有特殊密度（0.937）结晶体，是具有柔软性的异性质体。
属于有机化工材料类的高科技产品，它具有很高的耐温性，持久性、化学稳定性和可塑性，无味、无毒、无嗅，温度适用范围是-30℃至100℃，具有耐寒、耐热、耐压、不生锈、不腐蚀、不结垢、寿命长（可达50-100年），且有能长期耐老化特点，是目前世界上最尖端的化学材料之一。
在世界上许多国家已经普遍使用。
有"塑料中的黄金"的声誉。
由其制成的PB管材是当今世界上最先进的自来水管、热水和暖气排管之一，具有耐寒、耐热、耐压、不生锈、不腐蚀、不结垢、寿命长（可达50年），且有能长期耐老化特点，是作为加热盘管的理想材料。
有“塑料中的黄金”的声誉。
PE管是聚乙烯塑料，最基础的一种塑料，塑料袋、保鲜膜等都是PE,HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE 具有优良的耐大多数生活和工业用化学品的特性。
还有一种是PP塑料，聚丙烯Polypropylene,是继尼龙之后发展的又一优良树脂品种，它是一种高密度、无侧链、高结晶必的线性聚合物，具有优良的综合性能。
未着色时呈白色半透明，蜡状；比聚乙烯轻。
透明度也较聚乙烯好，比聚乙烯刚硬。
都是塑料管，具体定义见CCS规范：1.1 术语与定义1.1.1 塑料：系指经增强或未经增强的热塑性材料或热固塑性材料两种, 诸如聚氯乙烯——PVC与纤维增强塑料——FRP。
聚丁烯PB管
聚丁烯PB管的优质性能1、寿命长，可达达50-100年：在任何温度和压力下都比其他塑料管材的寿命长,是以各国规格国际上认可的产品。
使用年限长达50年以上。
2、无毒：聚丁烯PB管是当今世界上公认的无毒性原材料,与其它塑料系列管材不同,在国外己广泛用作自来水管。
3、耐冻裂及耐热性：聚丁烯管材耐低温，在零下20-30℃不会冻裂。
在树脂管中其耐热性也很突出，在110℃的热水中性能不变，在树脂管材中其耐热性特强。
4、抗冲击：聚丁烯PB管材柔韧性强，弹性大，因外部冲击导致损坏的机率较少。
5、耐腐蚀性：聚丁烯PB管的耐腐蚀性强。
尤其因不受电解质影响,故是国外非常普及的温泉用管材6、柔韧性·自重轻：PB管比其它管材轻而且柔软,无须施力即可自然弯曲,因此易在狭窄空间施工,也容易搬运。
7、抗老化性：PB管材在连续高温情况下的比其它塑料管材小得多，强度几乎不变。
8、保温性：PB管是因为热导系数仅为钢管的l/250、铜管的l/1700故其保温、保冷效果强,因此适用于冷热供水及供暧之用。
9、经济性：聚丁烯管材重量轻，柔韧性强，弯曲性好，不用弯头也可进行弯曲。
易于操作和施工。
因使用年限长、故障率低、所需人力少及工期短等综合因素，所以它是一种经济型管材。
10、抵抗紫外线能力强，能防藻类物生长：聚丁烯(PB)是一种高分子惰性聚合物材料，具有很高的化学稳定性。
微生物不能寄生滋长，是目前世界上最符合卫生标准的饮用水给水设施。
11、优良的可加工性：无论是PB材料本身的可塑性，与其它同类或不同类材料的相互可靠连接组合的可行性和耐久性，PB都是优良的。
12、保护生态环境：PB的分子结构不含卤化物，可以百分百的回收，再次制成其它产品，不会对环境造成危害，PB是国家环保产品绿色管材。
PB管的广泛用途1、给水(卫生管)及热水管：在自来水及热水管道方面,PB管是世界公认的无毒、无味及最佳耐用性的管道材料。
2、农业用园艺用管：因其耐腐蚀性、柔软性及紫外线阻隔性强,故用于灌溉、高尔夫场喷水器、农场的地下供暖以及喷药之配管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚丁烯（PB）是一种二十世纪七十年代后发展起来的新型高分子聚合物。
它由线性直链α-烯烃（简称LAO）中的丁烯-1（BUTENE-1）聚合而成，是具有特殊密度（0.937）结晶体，属于有机化工材料类的高科技产品。
它具有很高的耐温性、持久性、化学稳定性和可塑性，无味、无臭、无毒，被称为“塑料黄金”，是目前世界上最尖端的化学材料之一。
以PB材料制成的PB管道是当今世界上最先进的给水系统，目前已欧美、澳洲、东南亚等国家广泛应用，他的优良特性正在受到越来越多的人们的欢迎。
聚丁烯管材尤其适合地板供热采暖系统的给排水管道。
聚丁烯管材的突出优点有：
1、对高温水的耐久性，可耐110摄氏度以下的高温。
2、低温下优良的柔韧弯曲性能、抗脆裂性能和抗冲击性能
3、薄的管壁和大的管道内径提供了良好的液体流通条件
4、高品质的耐久性，在70摄氏度水温，10BAR压力下可连续使用50年
5、微量的蠕变延长和良好的热伸缩利于连接和管道铺设PB最突出的性能是耐热蠕变性能优良，并具有良好的耐环境地应力开裂性。
长期在耐环境应力开裂试验中，当其他聚烯烃发生应力开裂时，PB仍不开裂。
6、抵抗紫外线能力强，能防藻类物生长
7、优良的可加工性
8、重量轻，易于搬运和安装。
PB管道系统采用插入式接头，接驳快捷方便，即插即用，并可旋转，使安装更为灵活。
无论从安装的简易性，还是密封性，耐用性都要比金属管的螺纹蔌焊接，及其它塑料管的加热、涂胶或紧压式接驳方法要强。
9、可再回收利用的能源，并不影响生态环境。
此外，聚丁烯管材具有很高的化学稳定性，可耐大多数无机溶剂，室温下能耐酸、碱、溶剂、蜡、轻油、洗涤剂及各种化学药品。
而且，PB管内壁光滑，不但截流损失少，而且不像金属管那样沉积水垢，造成水质污染。
再有一点是金属管道系统中产生的水击噪音不会在PB管道中产生。
聚丁烯管材是一种安全无毒材料，可直接应用于饮用水，并得到澳洲、加拿大、德国、荷兰、香港、日本、韩国、新西兰、英国、美国等国的卫生、水事机构注册认可。
可以预见，随着中国经济的发展，建材应用向高档化，科学化发展，地板供热采暖系统的大量应用，聚丁烯管材将逐步取代现有铝塑复合管，交联聚乙烯管材。
