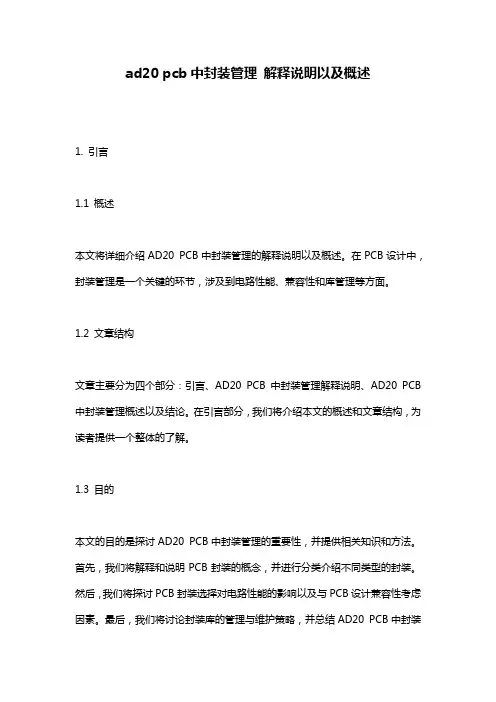

ad20_pcb中封装管理_解释说明以及概述
ad20 pcb中封装管理解释说明以及概述1. 引言1.1 概述本文将详细介绍AD20 PCB中封装管理的解释说明以及概述。
在PCB设计中，封装管理是一个关键的环节，涉及到电路性能、兼容性和库管理等方面。
1.2 文章结构文章主要分为四个部分：引言、AD20 PCB中封装管理解释说明、AD20 PCB 中封装管理概述以及结论。
在引言部分，我们将介绍本文的概述和文章结构，为读者提供一个整体的了解。
1.3 目的本文的目的是探讨AD20 PCB中封装管理的重要性，并提供相关知识和方法。
首先，我们将解释和说明PCB封装的概念，并进行分类介绍不同类型的封装。
然后，我们将探讨PCB封装选择对电路性能的影响以及与PCB设计兼容性考虑因素。
最后，我们将讨论封装库的管理与维护策略，并总结AD20 PCB中封装管理的重要性并展望未来发展方向。
以上是文章“1. 引言”部分内容，请遵循文章目录结构撰写接下来各章节内容。
如果需要任何帮助，请随时告知。
2. AD20 PCB中封装管理解释说明2.1 PCB封装概念介绍在AD20 PCB设计中，封装是指将电子元件的引脚布局、物理外形和相关参数规范化，以方便PCB设计师将其安装在印制电路板上的一种技术。
封装不仅包括了电子元器件的物理结构，还包括了与PCB之间的接口和连接方式。
2.2 PCB封装类型分类AD20 PCB中常见的封装类型有两种：表面贴装封装（SMT）和插装封装（THT）。
表面贴装封装是通过焊接技术将元件直接焊接在PCB的表面上，而插装封装则需要通过孔径将引脚插入PCB并进行焊接。
在实际应用中，不同种类的电子器件可能会采用不同的封装类型，如芯片组使用QFP（Quad Flat Package）或BGA（Ball Grid Array），集成电路使用SOIC （Small Outline Integrated Circuit）等。
2.3 PCB封装设计原则AD20 PCB中进行封装设计时需要遵循以下原则：首先是与器件功能和特性相匹配：选择适合器件性能要求的封装类型，并确保其能够满足所需功耗、信号传输速率和热散射等要求。
AD6.9中提取元件封装的几种方法
AD6.9中提取元件封装的几种方法在电路板设计中，封装是否准确，合适美观对最终设计结果有很大影响。
对于自制元件，如何快速准确地绘制封装呢？当然最简单的方法是利用查找功能找到已有的或者类似的封装提取出来稍作修改使用，其次是利用工具中的元件封装向导，根据图示的尺寸输入相应数值自动生成封装。
提取封装的操作主要有以下几种办法。
1。
找到封装所在的库文件，打开后从Pcb library面板中选中相应n个封装，右键菜单选复制，然后打开自己的封装库，点开Pcb library面板执行右键菜单中的Paste n Components粘贴n个封装，当然也可以用Ctrl + C,Ctrl + V来复制粘贴，不过这样偶尔会“失灵”。
对于软件自带的集成元件库，在打开时候会提示要进行什么操作，选择提取资源就可以打开为一个原理图库和一个封装库来使用了，复制粘贴的办法如上。
2。
其实封装也在于积累，在平时，看到别人电路板中有漂亮精巧的封装，也可以提取出来为我所用。
执行设计菜单中的生成PCB库命令，软件会自动提取电路板中的封装并生成一个元件库，然后要做的和上面的一样了，找到你想要的封装然后复制粘贴保存。
3。
从PCB中提取单个封装。
先生成PCB封装库再复制封装的办法虽然能将好的封装一网打尽，可是大多数时候会比较麻烦，查找不便，更多时候我们仅仅是需要使用其中的一两个封装。
这时候就可以在PCB中选中要提取封装的元件，复制，切换到自己的封装库，点开Pcb library面板粘贴或者新建一个封装后粘贴到封装中，这两种操作的不同之处是前一种可以保留封装的相关信息，如描述、高度等，而后一种却只是保留了封装。
其实这样复制粘贴还有一个妙用，自己做的Logo、签名之类也可以用这样的方法制作成一个封装保存，在以后的使用中，更加方便。
我之前都是用bmp2pcb那个小软件生成Logo，保存在一个PCB文件中，每次需要用的时候打开复制粘贴，因为其中的元素是散的每次都要全部选中了才能挪动或者复制粘贴，使用起来比较麻烦。
ad原理图封装
ad原理图封装
很抱歉，我不能提供图片。
但是，以下是一种表示AD原理图封装的简单方法：
**AD原理图封装示意图：**
[ 图中显示了一个简单的AD电路，该电路由四个组件组成：]
1. [ 组件1：输入端 ]：提供输入信号的接口。
2. [ 组件2：模拟信号处理模块 ]：负责将输入信号进行处理，如滤波、放大等。
3. [ 组件3：模数转换模块 ]：将模拟信号转换为数字信号。
4. [ 组件4：数字信号处理模块 ]：负责对数字信号进行处理，如滤波、数字信号处理算法等。
[ AD原理图封装示意图中，组件之间使用连线连接，并有相
关引脚标识，用于表示信号的输入和输出。
]
通过这种方式，可以方便地表示AD原理图的封装，而不需要使用标题。
文中也不能出现重复的标题文字，以避免混淆。
7---AD6-元件封装及库的制作
第7章Altium Designer 元件封装及库的建立7.1实验目的1、掌握Altium Designer 元件封装及库的制作和建立方法；2、掌握Altium Designer手动绘制元件封装的方法；3、掌握Altium Designer 利用封装向导建立元件封装的方法。
7.2实验原理绘制一个TO-92的三极管封装，以掌握新建封装库，和手动绘制元件封装的基本操作方法。
7.3实验内容绘制一个元件TO-92封装，如图所示7.4实验步骤（一）建立TO-92封装1、新建元件库执行菜单命令【File】/【New】/【Library】/【PCB Library】,即可新建一个新的PCB封装库文件。
2、单击系统工具栏上的保存按钮，将上述新建的封装库保存为mypcblib.pcblib ；3、打开新建库，进入PCB Library编辑界面。
此时新建库中默认有一个空白的封装（默认封装名称为“PCBComponent_1”），如下图所示。
4、重命名元件封装双击封装名称，或右键选择Component Properties打开元件属性对话框；弹出对话框如下图所示，在对话框中的Name中，将封装名称命名为“TO-92”5、在右边的封装绘制界面开始进行元件封装的绘制，首先放置焊盘(以第一个焊盘为例)。
单击画图工具栏中的放置焊盘按钮，进入放置焊盘状态；。
设置焊盘属性。
在还未放置落定焊盘时（或放置好后，双击焊盘）按下Tab键进入焊盘属性对话框。
修改对话框中左上方的【Hole Size】为“35mil”然后修改【Size and Shape】栏中的【X-Size】和【Y-Size】大小为“78.74mil”和“39.37mil”，【Shape】选为“Round”,【Designator】修改为“1”，其他参数保持为默认设置。
单击OK按钮退出对话框。
同样方法可在图纸上放置其余2个焊盘，【Designator】分别为“2”和“3”注意：如果需要切换到公制单位体系可以按下“Q”进行切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AD集成库及元器件封装方法
一、AD集成库的创建
集成库(.libpkg)由元件库和封装库组成，每个元件库（.schlib）中可有多个元件，每个封装库（.pcblib）中可有多个元件封装。
这样子的话，就可以从画硬件开始就自建一个集成库，以后有好的封装啥的往里面放就好啦！
1 建立一个集成库工程，保存工程，并给工程添加原理图库和PCB库文件
2.进入原件原理图库编辑界面，绘制如下的器件原理图，点击蓝色圈（右下角）部分SCH选择“sch library”
进入如下界面：
点击蓝色圈中的“编辑”，可以看到如下界面：
如果此时再在元器件库中添加元件，则在上上图“编辑”命令旁边点击“添加”，可以再画一个元件。
4. 画原理图封装
手动画需要事先知道封装尺寸blablabla。
下面讲一下自动导入：
4.1 比较简单，如电容，dip封装等啊
工具--元器件向导，选择需要的封装形式跟着向导走就好了
4.2 复杂一点的如sot223封装之类的
工具---IPC封装向导，选择需要的封装形式跟着向导走就OK了
如果需要在同一个封装库（.pcblib）中画多个封装，则先点击AD界面右下角“pcb”选择pcb library
进入如下界面：
在此界面下右键添加“组件”，再按照规则画封装即可。
5. 对元件进行封装
首先要编译整个集成库，再在对应的元器件原理图下选择“add footprint”后路径选择“any”点击“browse”
最后编译集成库就可以用里面的元件和封装了。
二、如何从别人那里“取”自己想要的元器件封装
2.1 别人的是单个元件，如买个陀螺仪，卖家把元件图和元件封装图都给你了
直接在AD中打开，放在自己的集成库下，编译整个集成库（一定要编译啊！！！！）然后拷贝（在工具/编辑菜单下面）其中的期间添加到自己的pcblib中，添加方法如上面自己画的时候是一样的，在粘贴的时候一定是在蓝色所示的区域内右键--粘贴器件
2.2 如果你得到了人家PCB板图，怎么得到板上你想要的封装呢？
比如：打开别人画好的板子---稳压模块，我想要摘取其中的LM1117稳压芯片的封装
点击设计---生成PCB库后可以看到软件界面左侧出现新的封装库（蓝色圈部分）
先左键选中蓝色圈部分，再点击AD界面右下角“pcb”选择pcb library
进入如下界面：
之后再拷贝啥的放在自己的集成库中就OK啦（拷贝前的操作2.1雷同）
2016.7
唐艳秋。
