电机、电器的工艺与工装课件
电机制造中两种实用工装的设计
图２ 工装 在 烘 焙 中的 工作示 意
５ ４・２ ０ １ ５ 年第 ４ 期 《 电机 技术》
工艺与测试
此 工 装 解 决 了励 磁 机 电枢 从 嵌 线 完成 到 开
始浸漆直至浸漆烘焙完成后的一系列转运问题。
保 证 了励 磁 机 电枢 绕 组 在 真 空 压 力 浸 漆过 程 中 各 个 位 置 点 的充分 浸 漆 ， 满 足了励 磁 机 电枢 浸 漆
１ － ３旋钮 Байду номын сангаас轴 承 ５ － ８旋钮
Ａ向视 图
９ － １ １支撑 用 钢条 ｌ ６带手 柄 的螺 母 ２ ０带 螺 纹 杆 的旋 钮
１ ２ ￣ １ ３非金 属 材 料 １ ７ － １ ８直齿 条
ｌ ４螺 栓
１ ５底 座
ｌ ９齿 轮 调 节箱
图４ 包 扎 架 结 构 图
距； 最后， 通过旋 钮１ 和８ 可 将 整 个 线 圈 固定 在 包
扎 架上。 将 线 圈 固定 在包 扎 架 上 后 ， 整 个 包 扎 架
架体部分通过底座上 的轴承４ 可以实现任意的水
平旋 转 ， 进 而 可在 同一 位 置 进行 线 圈不 同位 置 的 包扎 。
图 ３ 线 圈 示意 图
使用包扎 架 的优 点是实现 了操作者在 同一
位 置进行 线 圈不 同位 置的包扎 ， 避 免了线 圈与 工作台的直接接 触和来 回移动 线圈可能造 成的 摩擦损伤 ； 包扎 架的底座可以７ ｋ ｑ ， Ｚ 旋转， 将 线圈 作３ ６ ０ 。 旋转 ， 避免了人工移动 ； 夹持 线圈部 位的 材料为非金 属材料 ， 不会损伤线圈的绝缘 ； 包扎
后烘焙时的定位要求。
２ 包 扎 架
塑封电机基本知识
❖ 减振圈 ：利用橡胶的吸震阻尼作用来减小电机运转产生的振动并降低运 转噪音。
❖ 材料、硬度 ❖ 老化性能：包括热空气老化、耐油性 ❖ 机械性能：包括拉伸强度、伸长率、阻燃性。 ❖ PG板及磁钢： ❖ PG板，即脉冲信号发生器的控制板简称，其主要部件是霍尔元件，形象
的说霍尔元件就是一种磁感应开关，霍尔元件内部半导体在不同的磁强 作用下能激发产生不同电势，通过元件内部信号处理器处理后形成上下 电平的脉冲。它与磁环一起组成电机的脉冲信号发生器。简单作用机理 是：磁环随转子旋转，在磁环外圆周围产生一个周期变化的磁场，PG板 上的霍儿元件通过感应这变化的磁强来产生一系列上下电平脉冲。PG板 在电机转子旋转一周产生的脉冲数跟磁环级数相关。 ❖ 磁环，主要有氧化物陶瓷磁环〔粉末冶金〕和塑料磁环〔注射塑磁〕。 ❖ 主要检测工程：输出波形：含上下电平值、占空比。 ❖ 环境试验：耐高温、耐低温、上下温冲击、湿热试验。 ❖ 其它工程：磁环外表磁强、PG板焊点强度、端子强度等
针孔破坏层个数的多少，针孔数越少，绝缘能力越高。 ❖ 8、漆层耐苯性能：漆层耐苯性能表征漆层抗苯溶液的腐蚀能力。
❖ 漆包线：在金属材料外涂上绝缘漆层，常用的材料有铜和铝。
❖ 铜：采用的铜为纯铜(或叫紫铜)，铜又分为硬铜和软铜。所谓硬 铜，即铜经过压延、拉制等加工后，其硬度、弹性、抗拉强度都 有所增加，电阻系数也有所增加。如果将硬铜经过退火处理，那 么得到软铜。软铜的导电性能很好，延伸率高，可以拉成很细的 导线，但机械强度差些。
❖ 铝：铝很容易氧化， 氧化膜一形成，就可以防止铝连续氧化， 所以铝在空气中不容易被腐蚀。由于氧化膜的存在，增加了焊接 困难，必须采用特殊的焊接工艺。
❖ 一般使用漆包线种类有聚氨酯尼龙漆包线〔1UEWN〕，耐温等 级155℃;聚酯尼龙漆包线〔QZ/N-1)，耐温等级130℃;聚酯亚氨 漆包线〔QZY-1〕，耐温等级180℃。漆层厚度有1、2、3三种 〔依次加厚〕。漆层不好和耐压不够都会引起匝短路现象。
装配工艺过程设计ppt课件
5
1)零部件间的配合精度和接触精度
(1)零部件间的配合精度是指配合面间达到规定 的间隙或过盈的要求。它关系到配合性质和配 合质量。已由国家标准《公差和配合》来解决。 例如，轴和孔的配合间隙或配合过盈的变化范 围。
30
6.3.1 总装配的主要工作内容
1、物流系统准备 2、制定生产计划 进(1度)组织进外协件、外购件。 3、制定装配工艺 规(2程)必要的物资储备。 4、装(配1)的划工分作装内配容单元。 5、校(正2)制定装配工艺流程。
所(3谓)制校定正调，整是、指检各测零标部准件。本身或相互之 至包除整装上车等述间 是装也((装位 装54配属配))置 配设通中于工的 工计过和装作找作装调装配的正内配试配工基及容中确后作本相之的定的，内一应夹保检应容。的具证验予外调及精、以，整工度试合部工位的运理件作器装转安或。具配、排总这方。油。成也法漆乃：、
36
螺纹连接的质量对装配质量影响很大。 如拧紧的次序不对，施力不均会使零件发生变
形，降低装配精度，并会造成漏油、漏水、漏 气等。 运转机件上的螺纹连接，若拧紧力达不到规定 值，就会松动，影响装配质量．严重时会造成 事故。 因此．对于重要的螺纹连接，必须规定拧紧力 的大小。
37
6.3.2 汽车总装配工艺过程 汽车总装配是将各种汽车零、部件按规定的技 术要求，选择合理的装配方法进行组合、调试， 最终形成可以行驶的汽车产品的过程。 汽车总装配的工艺过程大致可分为装配、调整、 路试、装箱、重修、入库等环节。 1、装配工艺过程 2、汽车总装配的一般技术要求
热胀(或冷缩)法装配。
35
4）螺纹连接
外转子永磁同步电机的结构和工艺-最新文档
外转子永磁同步电机的结构和工艺1 前言永磁电机选用的是具有可以始终存磁的特点的一种原料，当人们发现这种原料可以该领域适应用于该项工业技能，在发现初期一经使用即可被大量地开采、制造和使用。
在科技水平和开采水平发展迅猛的今天，制造业水平也得到相应的发展，所以目前我们成功地找到了不仅像前者原料一?佑涤惺贾沾娲⒋判蕴氐愕脑?料，还找到了同时兼备高矫顽力并且报价比之前还要低的一种原料，于是永磁电机因为它的价格低廉、效能高效而得到重视从而着手制造。
2 工作原理对照从前的工艺来看，我们发现现在的外转子永磁同步电机还是和从前一样，把磁场当做能量储藏、转换和生产力的生产的工具。
然而不同的地方也有很多，比如从前的工艺是励磁绕组中经过电流从而释放能量交织出来磁场，而现在的工艺水平通过科学技术和制造技术的提高以及人们对该工艺的进一步认识和研究，将始终持续贡献磁的能量体建造出来从而制造磁场，这个便是他们二者之间最大的差异。
并且正因为我们发现了这个可以始终持续贡献磁的能量体，所以耗损可以忽略不计。
同时，由于建造时候使用的材料也与原有的材料不同，无论质量还是重量都减少了其笨重性，所以不仅可以减少耗材，还能够让工作的效率得到提高。
3 结构与特点从结构上来看，合成当下最热门的电机我们需要定子、转子、端盖等等一系列的零件来合成。
从这样的合成部件来看，对照从前的电机，定子被转子所包围的，层次和位置分明，与从前大不一样。
而恰好因为这样的结构、层次和位置，才能让电机的能量场更加稳定，工作效率更高，重量更加轻盈，使其具有转动惯量大、散热好且轴向尺寸紧凑等优点。
3.1 定子定子铁芯和定子绕组加上将前面所述两者加缠绕从而保持稳定不动而使用的零件才可以组成定子，其中定子铁芯的作用是导体，用来能量场的使用，定子绕组的作用是通过电流，用来确定电的转化和途径。
如果想提高电机的工作效率并且想要减少整体工作部件的重量，那么就选取更适合和轻便的铁芯，并且在组装的过程中按照一直的经验来组装，避免不必要的损耗和浪费。
机械制造工艺课件第七章机械装配工艺
★★★
机械制造工艺
★★★
3.校正与配作
在产品装配过程中，特别在单件小批量生产时,为 了保证装配精度，常需进行一些校正和配作。这是因 为完全靠零件精度来保证装配精度往往是不经济的,有 时甚至是不可能的。 校正是指产品中相关零、部件间相互位臵的找正、 找平并通过各种调整方法以保证达到装配精度要求。 配作是指配钻、配铰、配刮及配磨等，配作是和校正 调整工作结合进行的。
★★★
机械制造工艺
★★★
例如，图7-3所示为轴 与孔配合尺寸链。装配后 要求轴和孔间有一定的间 隙。则轴和孔间的间隙尺 寸A0就是该尺寸链的封闭环， 它由孔尺寸A1与轴尺寸A2间 接保证。在这里，孔尺寸A1 增大，间隙A0（封闭环）亦 随之增大，故A1为增环；相 反，轴尺寸A2为减环。 图7-3 轴与孔配合尺寸链
★★★
机械制造工艺
★★★
2）相互位臵精度 装配中的相互位臵精度是指相关零、部件间的平 行度、垂直度、同轴度及各种跳动等。例如，台式钻 床主轴轴线对工作台台面的垂直度。 3）相对运动精度 相对运动精度是指产品中有相对运动的零、部件 在运动方向和相对速度上的精度，包括回转运动精度、 直线运动精度和传动链精度等。例如，滚齿机滚刀与 工作台的传动精度。 此外，装配精度还包括接触精度。例如，齿轮啮 合、锥体配合以及导轨之间的接触精度等。
★★★
机械制造工艺
★★★
三、装配精度 1.装配精度的概念
机器的质量是以其工作性能、使用效果、精度和寿命 等作为指标进行综合评定的。它主要取决于结构设计、零 件质量及其装配精度。 装配精度一般包括零、部件间的相互距离精度、相互 位臵精度和相对运动精度。 1）相互距离精度 相互距离精度是指相关零、部件间的距离尺寸的精度， 包括间隙、配合要求。例如，卧式车床前后两顶尖对床身 导轨的等高度。

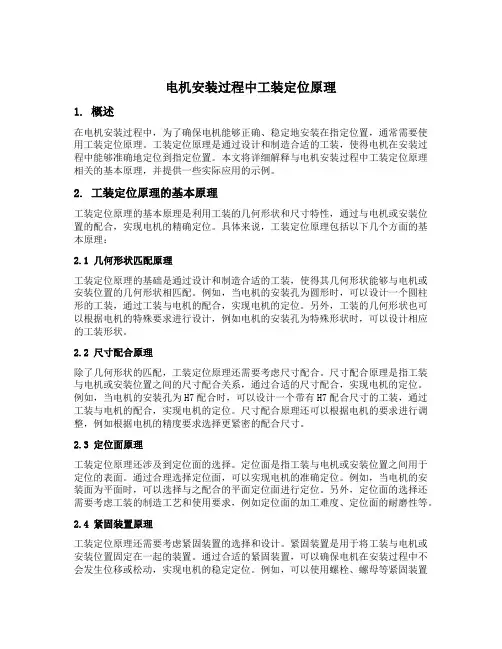

电机安装过程中工装定位原理
电机安装过程中工装定位原理1. 概述在电机安装过程中，为了确保电机能够正确、稳定地安装在指定位置，通常需要使用工装定位原理。
工装定位原理是通过设计和制造合适的工装，使得电机在安装过程中能够准确地定位到指定位置。
本文将详细解释与电机安装过程中工装定位原理相关的基本原理，并提供一些实际应用的示例。
2. 工装定位原理的基本原理工装定位原理的基本原理是利用工装的几何形状和尺寸特性，通过与电机或安装位置的配合，实现电机的精确定位。
具体来说，工装定位原理包括以下几个方面的基本原理：2.1 几何形状匹配原理工装定位原理的基础是通过设计和制造合适的工装，使得其几何形状能够与电机或安装位置的几何形状相匹配。
例如，当电机的安装孔为圆形时，可以设计一个圆柱形的工装，通过工装与电机的配合，实现电机的定位。
另外，工装的几何形状也可以根据电机的特殊要求进行设计，例如电机的安装孔为特殊形状时，可以设计相应的工装形状。
2.2 尺寸配合原理除了几何形状的匹配，工装定位原理还需要考虑尺寸配合。
尺寸配合原理是指工装与电机或安装位置之间的尺寸配合关系，通过合适的尺寸配合，实现电机的定位。
例如，当电机的安装孔为H7配合时，可以设计一个带有H7配合尺寸的工装，通过工装与电机的配合，实现电机的定位。
尺寸配合原理还可以根据电机的要求进行调整，例如根据电机的精度要求选择更紧密的配合尺寸。
2.3 定位面原理工装定位原理还涉及到定位面的选择。
定位面是指工装与电机或安装位置之间用于定位的表面。
通过合理选择定位面，可以实现电机的准确定位。
例如，当电机的安装面为平面时，可以选择与之配合的平面定位面进行定位。
另外，定位面的选择还需要考虑工装的制造工艺和使用要求，例如定位面的加工难度、定位面的耐磨性等。
2.4 紧固装置原理工装定位原理还需要考虑紧固装置的选择和设计。
紧固装置是用于将工装与电机或安装位置固定在一起的装置。
通过合适的紧固装置，可以确保电机在安装过程中不会发生位移或松动，实现电机的稳定定位。
伺服电机生产工艺及注意事项
编制: 生产技术部 日期:2019-09-12
本次培训的主要内容
伺服电机的定义及特点 伺服电机的结构 工艺与工序定义 伺服电机的基本生产工艺流程 伺服电机生产注意事项
伺服电机的定义及特点
伺服电机的定义：
伺服源于英文的”servant”,含义是说电机能够依据命令、忠实 的移动。 通过检测装置、时时刻刻的监督伺服电机是否依照输入的指令移 动。
工艺的定义：
一般说，工艺要求采用合理的手段、较低的成本完成产品制作，同时必须 达到设计规定的性能和质量，其中成本包括加工时间、加工人员数量、工装设备 投入、质量损失等多个方面。
通常工艺定义如下：劳动者利用生产工具对各种原材料、半成品进行加工和 处理，改变它们的几何形状、外形尺寸、表面状态、内部组织、物理和化学性能 以及相互关系，最后使之成为预期产品的方法及过程。
总组装的注意事项
外壳加热到60-90S时，360°转四次均匀受热，作业时带高温手套。 焊接引线时烙铁温度为330±30C°。 锁飞机座时电批扭力设置为6.0±1Kgf.cm。 自检螺丝锁附到位，无滑牙、花头。润滑油适量，涂覆均匀。 前后端盖润滑油适量，不可太少。 锁前后端盖时电批扭力设置为12.0±3Kgf.cm。 编码器需调零。 固定转接板时需用专用的电子粘胶剂。 锁后盖时电批扭力设置为5.0±1Kgf.cm。
装平垫、剥引线
锁航空插座
锁地线
焊地线、包绝缘胶纸
焊航空插座
后端盖涂润滑油
装锁轴承
装卡环
组合后端盖与转子
定子组件装锁 后端盖组件
前端盖涂润滑 油，装油封
装环形弹片
装金属垫片
航空插座焊4PIN线， 套热缩套管
电机通用安装工艺
永磁电机装配工艺规程适用范围：本规程适用于公司生产的1~100KW电机的装配操作。
一．装配工作环境要求：1. 装配工作环境要求：电机装配的工作场地和装配工作台，要保证无铁屑，无铁磁性物质，无油污等脏物。
保持工作区的干净，整洁。
工作台上应铺一层3-4mm厚的橡胶板。
2. 各类工具（手工工具，电动工具）应符合要求，检查电动工具是否正常。
3. 各类电器或电线接头，必须有良好绝缘，而且能正常工作，有鉴定合格标签。
4. 各类检验仪器处于完好状态，有鉴定合格标签。
二．装配前工艺要求：1. 装配前工艺要求：操作者装配前要仔细阅读图纸或工艺文件，充分理解每个技术要求。
若有疑问，向有关人员请教。
理解清楚后，再进行后续工作。
2. 按图纸（工艺文件）标出的各个零部件和标准件领用，保证规格和数量的准确。
3. 对领出的零部件，需要进行外观检查。
特别对定子，转子，刷架，端盖这四大部件，必须进行检查。
对转子（电枢）要测绝缘电阻，测片间电压，检查换向器表面，测外形尺寸。
4. 对检查不合格的零部件，办理退库手续。
三．装配工艺过程：1. 首先，将各类待装配的零部件清洁干净，检查零部件上的螺纹孔，对有问题的螺纹孔应用丝锥再攻一次，其它过孔清理干净。
将脏物吹净。
将各零件的配合面（轴挡，轴承室，安装配合面）,棉纱擦拭干净。
2. 电机有轴承时，需换油脂的轴承，应先将轴承一侧的防尘端盖取出，尽可能不破坏防尘盖，用煤油把原有油脂洗净。
3. 将轴承置于轴承加热器上，加热至120° C 。
将轴挡处擦净，涂一层薄机油，戴干净棉手套，将轴承趁热套在轴上，安装时，用合适套筒和手锤，轻轻敲击轴承内套，勿伤轴承，安装到位。
冷却后，将轴承的外表面擦拭干净，轻轻转动轴承，检查是否灵活，有无卡滞现象。
4. 装配时，要先准备好相应工装，保护好换向器等易损伤部位。
对组合式电机，必要时在定子内壁衬0.5mm环氧板，以保护线圈端部和磁钢。
将转子、换向器用环氧板包裹紧，送入定子内孔中，到位后，拆去包裹换向器的防护物，抽取环氧板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分组分配任务
❖分五组、每组电动机一台； ❖总领取套筒扳手1套、游标卡尺20把； ❖另外每组领取：一字螺丝刀2把、十字螺丝
刀1把、活动扳手1把、榔头1把； ❖拆电机，注意保管好零部件！ ❖组长分配任务、原则上每2人分别绘制无凸
缘端盖、有凸缘端盖（B3没有）、机座、 转子等，然后利用提供的参考图纸结合教 材上13页有关电机技术方面的要求绘制图 纸。
工艺工程师岗位职责是什么？
1、按规定审批程序，对工艺文件、工装图纸有更 改权，对制订的工艺文件有解释权，对不符合图
2、对各车间执行工艺的情况有检查、监督权，对 违反工艺纪律的行为有制止和处罚权。 3、有权向有关部门索取产品质量和原材料消耗的 资料。 4、有权召开全公司性工艺技术人员的专业会议， 进行技术交流，组织技术攻关，对各车间的技术
电机、电器的工艺与工装实训
适用于电器09
LOGO
工艺实训内容
工艺规程 定、转子制造工艺
电机机加工零件的工艺规程
电机装配工艺
电器主要零部件制造工艺
电器产品装配工艺卡片的编制
Company Name
工艺工程师岗位职责是什么？
1、在总工程师领导下，负责全公司工艺技术工作和工艺管理工作，认 真贯彻国家技术工作方针、政策和公司有关规定。组织制定工艺技术 2、编制产品的工艺文件，制定材料消耗工艺定额；根据工艺需要， 设计工艺装备并负责工艺工装的验证和改进工作；设计公司、车间工 艺平面布置图。 3、工艺人员要深入生产现场，掌握质量情况；指导、督促车间一线 4、负责新产品图纸的会签和新产品批量试制的工艺工装设计，完善 试制报告和有关工艺资料，参与新产品鉴定工作。 5、承担工艺技术管理制度的起草和修订工作，组织相关人员搞好工 6、组织领导新工艺、新技术的试验研究工作，抓好工艺试验课题的 总结与成果鉴定，并组织推广应用。搞好工艺技术资料的立卷、归档 7 8、积极开展技术攻关和技术改进工作，对技术改进方案与措施，负 9、负责本部门方针目标的展开和检查、诊断、落实工作。 10、完成总工程师布置的各项临时任务。
工艺文件和设计文件有什么不同?
❖ 工艺文件是带强制性的纪律性文件。不允许用口 头的形式来表达，必须采用规范的书面形式,而且 任何人不得随意修改，违反工艺文件属违纪行为 。工艺文件包括：工艺规程的封面、工艺规程的 目录、施工工艺规程、工装明细表、材料消耗定 额表、辅助材料消耗定额表、配套明细表、施工 准备总表、工位器具明细表、工时消耗定额表、 装配工艺规程、调试工艺规程等一系列文件。
❖ 设计文件：主要是指研发时对于开发时的设计和 开发的文件和图纸。包括：设计任务书、技术条 件、调试大纲、标准化报告、检测大纲、全套图 纸和工艺文件。
工艺文件的定义及其作用:
❖ 按照一定的条件选择产品最合理的工艺过程（即生产过程 ），将实现这个工艺过程的程序、内容、方法、工具、设 备、材料以及每一个环节应该遵守的技术规程，用文字的 形式表示，称为工艺文件。 工艺文件的主要作用如下： ·组织生产，建立生产秩序： ·指导技术，保证产品质量； ·编制生产计划，考核工时定额： ·调整劳动组织： ·安排物资供应； ·工具、工装、模具管理; ·经济核算的依据；巩固工艺纪律; ·产品转厂生产时的交换资料；
5、工艺部部长对全公司工艺技术人员的奖惩、晋 升、晋级有建议权。
工艺工程师岗位职责是什么？
三、职责 1、对在计划规定期限内未完成工艺准备工作，而影响新产 品试制进度和生产任务完成负责。 2、对因工艺编制或工装设计问题，导致产品大量报废或返 3、对解决生产中发生的工艺技术问题不及时，影响生产负 责。 4、对审查签署的工艺技术文件、产品技术条件、工艺标准 5、对原材料工艺消耗定额存在计算方法或数值错误，造成 6 7、工艺部部长对本部门方针目标未及时展开、检查、诊断 8 9、工艺部协助生产总调度工作，对总调度布置的工作负责 。
❖ ·各企编制 生产计划,调动劳动组织,安排物资 供应，进行技术检验、工装设计与 制造、工具管理、经济核算等的依 据。工艺文件要做到正确、完整、 一致和清晰，能切实指导生产，保 证生产稳定进行。
如某公司机械加工工艺包括：
机械加工工艺文件封面、工艺文件目录 、机械加工工艺过程卡片、机械加工工序 卡片、焊接工艺卡片、装配工艺过程卡片 、装配工序卡片、检验卡片、外协件明细 表、材料工艺消耗明细表、单位产品材料 工艺消耗汇总表、专用工艺装备明细表、 外购工具明细表等。
工艺文件的格式与编号
❖ 工艺文件的完整性 生产定型工艺文件有五类：
1、工艺路线 2、工艺规程 3、工艺装备 4、汇总清单
如：工艺关键件明细表 等
5、原材料消耗工艺定额 ❖ 工艺文件的编号
常用机械加工工艺
1、 产品结构工艺性审查记录 2、 工艺方案 3、 产品零部件工艺线路表 4、 机械加工工艺过程卡片 5、 焊接工艺卡片 6、 装配工艺过程卡片 7、 操作指导卡片（作业指导书） 8、 检验卡片 9、 工艺附图 10、 工艺守则 11、 工艺关键件明细表 12、 工序质量分析表 13、 工序质量控制图 14、 产品质量控制点明细表 15、 外协件明细表 16、 材料消耗工艺定额明细表 17、 材料消耗工艺定额汇总表 18、 工艺文件标准化审查记录 19、 工艺检验书 20、 工艺总结 21、 工艺文件目录
结构工艺性分析(1)
参考电子书籍《产品结构工艺性审查的分析和探讨.pdf》 1 工艺性审查 1. 1 工艺审查的主要内容 • 产品加工制造所需的设备能力,技术水平与本公司实际情况的一致性。 • 产品零部件的表面粗糙度、尺寸及形位公差等制造精度的合理性。 • 所用工装的标准化、系列化、通用化。 • 产品技术要求的合理性和可行性。 • 产品起吊、转运的可行性。 • 产品包装、发货的合理性。 • 外购、外协加工的可行性。 • 产品检查、检验的可行性。 • 产品零部件的标准化、通用化、系列化。 • 产品零部件焊接坡口的合理性、可加工性, • 焊接接头施焊的可操作性。产品原材料和焊接材料选用的合理性。 1. 2 产品零部件设计结构的加工工艺性 1. 3 产品零部件设计结构的经济性
