凸透镜成像精彩试题及问题详解
中考物理凸透镜成像的规律题试题及答案
一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。
由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。
乙2 丙丙甲乙故选B。
2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
(完整版)凸透镜成像规律试题及答案
探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。
初二物理凸透镜成像的规律试题答案及解析
初二物理凸透镜成像的规律试题答案及解析1.在探究凸透镜成像的实验中，应依照课本所做的那样，把凸透镜、蜡烛、光屏放在同一直线上，调整它们的高度，使三者中心大致在，像如图14那样应将光屏向（选填“上”或“下”）调整；已知所用的凸透镜的焦距为15cm。
（1）想用光屏接收到一个缩小的像，应该把蜡烛放在离凸透镜的地方。
（2）如果把蜡烛从离凸透镜30cm的地方移到离凸透镜20cm的地方，像到凸透镜距离，像的大小。
（选填“变大”、“不变”或“变小”）（3）若把蜡烛放在离透镜10cm的地方，在透镜的另一侧的光屏上（填“能”或“不能”）得到蜡烛的像，原因是。
【答案】同一水平线上，下（1）30cm以外，（2）变大，变大（3）不能，物距小于焦距，不能得实像，只能得到虚像【解析】在探究凸透镜成像的实验中，要：“三心等高”，即蜡烛的焰心、透镜的光心、光屏的中心在同一水直线上。
（1）由凸透镜成像的规律：当U﹥2f时，成倒立、缩小的实像可知，想用光屏接收到一个缩小的像，应该把蜡烛放在离凸透镜30cm以外的地方。
（2）由物远（相对于焦点来说）像近像变小，反之，物近（相对于焦点来说）像远像变大可知，如果把蜡烛从离凸透镜30㎝的地方移到离凸透镜20cm的地方，像到凸透镜距离变大，像的大小变大。
（3）当u﹤f时，成正立、放大的虚像可知，若把蜡烛放在离透镜10cm的地方，在透镜的另一侧的光屏上不能得到蜡烛的像。
【考点】凸透镜成像的规律2.常州河海大学宋迪颖设计的“醒目药瓶”获国际“红点设计概念奖”，该药瓶的瓶盖为凸透镜．小明手持瓶盖观察药瓶侧面的说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示．关于瓶盖与说明书之间的距离，下列判断中正确的是A．图丙最小，图甲最大B．图甲最小，图丙最大C．图丙最小，图乙最大D．图乙最小，图丙最大【答案】B【解析】凸透镜成像的规律：u＞2f，成倒立、缩小的实像；2f＞u＞f，成倒立、放大的实像； u＜f，成正立、放大的虚像。
初中物理凸透镜成像规律专题(含答案)
A．a端变细，b端变细B．a端变粗，b端变粗
C．a端变细，b端变粗D．a端变粗，b端变细
8．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（）
A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像
C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
9．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰。若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（ ）
在（3）的基础上，拿掉光屏，用肉眼在_______________（选填"A"、"B"或"C"）位置沿图示方向能看到这个实像。
（5）在（3）的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置_______________（选填"凸"或"凹"）透镜，才可能在光屏上得到清晰的像，这其实就是_______________（选填"近视眼"或"远视眼"）的矫正原理。
A．蜡烛置于c点时，在光屏上能成一个放大的像

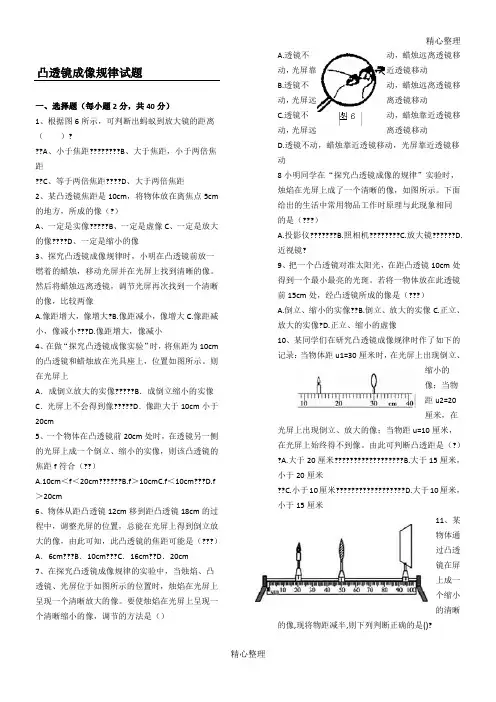

凸透镜成像规律测试题及答案
精心整理凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（ ）???A 、小于焦距????????B 、大于焦距，小于两倍焦距??C 、等于两倍焦距????D 、大于两倍焦距 2A 大的像3A.4、A C ．20cm5焦距f 6程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（???） A ．6cm???B ．10cm???C ．16cm??D ．20cm 7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动 B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动 C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，??????D.10cm 处C.正立、u2=20厘米，?） 15厘米，10厘米，11、某物体通过凸透镜在屏上成一个缩小的清晰的像,现将物距减半,则下列判断正确的是()?A 一定在屏上成一个缩小的像???B 一定在屏上成一个放大的像C 一定在屏上成一个等大的像???D 屏上肯定有像,但大小不确定?12、在探究“凸透镜成像规律”时，提出的探究问题应该是（??）A ．凸透镜对光是否有会聚作用???????B ．凸透镜对光是否有发散作用C ．像的虚实、大小、正倒跟物距有什么关系13A 镜14A C 15A 12cm 16合实际?A ．?C D ．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用17、小强看远处的某点时，其光路如图2所示，则下列说法对的是（???）A ．小强的眼睛是近视眼，应配凹透镜做成的眼镜B ．小强的眼睛是近视眼，应配凸透镜做成的眼镜C ．小强的眼睛是远视眼，应配凸透镜做成的眼镜D ．小强的眼睛正常，无须配戴眼镜18、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（???）A ．像落在视网膜的前方，需佩戴凹透镜矫正?????B ．像落在视网膜的前方，需佩戴凸透镜矫正C ．像落在视网膜的后方．需佩戴凹透镜矫正????D ．像落在视网膜的后方．需佩戴凸透镜矫正光光屏上出现清晰像的特点是???????????，据此人们制成了????????????????????。
凸透镜成像的规律测试题(含答案)
凸透镜成像的规律一、单选题(共10道，每道10分)1.在探究凸透镜成像规律时，已知凸透镜的焦距为10cm，当物体离透镜的距离为45cm时，成的像是( )A.正立放大的虚像B.倒立缩小的实像C.正立缩小的实像D.倒立放大的实像答案：B解题思路：已知f=10cm，u=45cm大于2f，所以此时成倒立缩小的实像。
故A、C、D错误，B正确。
故选B。
试题难度：三颗星知识点：凸透镜成像的规律2.在凸透镜成像中，若得到一个与物体在凸透镜同侧的像，则这个像一定是( )A.缩小、正立的虚像B.放大、正立的虚像C.缩小、倒立的实像D.放大、倒立的实像答案：B解题思路：由凸透镜成像的规律可知，只有当u<f时，才会得到与物体在凸透镜同侧的像，并且像的特点是正立、放大、虚像。
故选B。
试题难度：三颗星知识点：凸透镜成像的规律3.把高4cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成6cm高的像，物体离凸透镜的距离可能是( )A.12.5cmB.7.5cmC.4.5cmD.10cm答案：B解题思路：物和像在凸透镜异侧，说明是实像，像的高度是6cm大于物体的高度，说明成的是倒立放大的实像，所以物距大于1倍焦距小于2倍焦距，即物距大于5cm小于10cm，故选B。
试题难度：三颗星知识点：凸透镜成像的规律4.物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为( )A.46cmB.36cmC.26cmD.16cm答案：D解题思路：当在光屏上成倒立放大的实像时，此时像距大于2倍焦距，设焦距为f，则，故选D。
试题难度：三颗星知识点：凸透镜成像的规律5.当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中，物体的像将( )A.逐渐变大B.逐渐变小C.先增大后减小D.先减小后增大答案：B解题思路：当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中成实像，成实像时，物远像近像变小，所以A，C，D错误，B正确。
初二物理凸透镜成像的规律试题答案及解析
初二物理凸透镜成像的规律试题答案及解析1.一支点燃的蜡烛放在凸透镜的主轴上，当物距为25cm时，在凸透镜的另一侧光屏上能得到一个放大的烛焰的像。
那么，当蜡烛移至离凸透镜lOcm时，则烛焰经凸透镜所成的像一定是 ( )A．正立、放大、虚像B．倒立、放大、实像C．正立、放大、实像D．倒立、缩小、实像【答案】A【解析】由“当f﹤u﹤2f，成倒立、放大的实像，v﹥2f”可知， f﹤25cm﹤2f，则12.5 cm﹤f﹤25cm；那么，当蜡烛移至离凸透镜l0cm时，u﹤f，由“当u﹤f时，成正立、放大的虚像，v﹥f”可知，烛焰经凸透镜所成的像一定是正立、放大、虚像。
故选A。
【考点】凸透镜的成像规律2.在“探究凸透镜成像规律”的实验中：（1）蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，要使烛焰的像能呈在光屏的中央，需调节烛焰、凸透镜、光屏的中心大致在上。
当它们处于如图所示的位置时，在光屏上能得到清晰的像，则该像是（填“倒立”或“正立”）、_________（填“缩小” 、“等大”或“放大”）的实像。
（2）将蜡烛稍远离凸透镜，光屏上的像变模糊。
要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏______ ____（填“远离”或“靠近”）凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_____ __（填“凸透镜”或“凹透镜”）。
【答案】（1）同一高度倒立缩小（2）靠近凹透镜【解析】（1）实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。
由题意知，f=10cm，当物距u=30cm时，u＞2f．由凸透镜成像的规律可知，此时凸透镜成倒立、缩小的实像。
（2）将蜡烛稍远离凸透镜，光屏上的像变模糊．凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，①若移动光屏，则应将光屏靠近凸透镜；②凹透镜对光线有发散作用．因此若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。
凸透镜成像规律经典题型解析版
凸透镜成像规律经典题型解析版A．该凸透镜的焦距是4cmB．当μ=3.5cm时，在光屏上能得到一个缩小的像C．当μ=5cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小7．如图是用来探究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像8．如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板9．如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像10．小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9cm＜f＜16cm D．该透镜的焦距f一定满足18cm＜f＜32cm 11．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰．若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（）A．放大的像B．等大的像C．缩小的像D．正立的像12．如图是探究凸透镜成像规律的装置，此时光屏上成清晰的像．下列说法中正确的是（）A．光屏上的像是一个倒立、放大的实像B．此凸透镜的焦距小于l0cmC．若将蜡烛移动到20cm处，光屏移动到70cm 处，会再次得到一个清晰的像D．若在蜡烛和凸透镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像13．小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗14．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像B．等大的实像 C．放大的实像D．放大的虚像15．如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该（）A．保持凸透镜不动，光屏向左移B．保持凸透镜不动，光屏向右移C．保持凸透镜和光屏都不动D．以上说法都不对二．填空题16．小花在做“探究凸透镜成像的规律”实验时发现，保持蜡烛和屏之间的距离为45cm不变，只改变凸透镜的位置可以在屏上得到两个清晰的像，将凸透镜从成第一个像的位置向蜡烛移动15cm得到第二个像．她通过分析得出第一个像与蜡烛相比是的（选填“缩小”、“等大”或“放大”），凸透镜的焦距为cm．17．学习透镜知识时，秦老师与同学们发现照相机、投影仪与放大镜，在距离、成像等方面有差异，经过讨论，确立了探究课题【凸透镜所成像的虚实、大小、倒正跟（选填“物体的大小”或“物距”）有什么关系】，小敏同学利用图示装置进行实验时，发现当物距大于二倍焦距时移动光屏能承接到一个倒立、的实像，与上面研究过的成像原理相同；若想让所成实像变大些，可将蜡烛适当（选填“靠近”或“远离”）透镜．18．小明在“探究凸透镜成像的规律”实验时：（1）组装并调整实验器材，使烛焰、凸透镜和光屏三者的中心在上．（2）调整蜡烛、凸透镜和光屏到如图所示的位置，光屏上得到清晰的（选填“放大”、“缩小”或“等大”）的实像，这一成像规律在生活中的应用是．（3）保持图中凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，屛上的像变模糊了，小明将自己的眼镜放在蜡烛和凸透镜之间，并适当调整眼镜的位置，光屛上的像又清晰了，则小明带的是（选填“近视”或“远视”）眼镜．19．在探究凸透镜成像轨律的实验中，凸透镜焦距为10cm，当蜡烛、透镜、光屏处在如图所示的位置时，烛焰在光屏上成清晰、（选填“缩小”、“等大”或“放大”）的实像；若移动蜡烛，使之与凸透镜间的距离小于10cm，则人应在（选填“蜡烛“或“光屏”）一侧透过凸透镜观察成像．20．小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、的实像，生活中使用的（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的．21．如图甲所示，一束平行光经过凸透镜后，在光屛上得到一个最小、最亮的光斑，则它的焦距是cm；用此凸透镜探究成像规律，实验装置如乙图所示，调整后再光屛上得到一个清晰的蜡烛火焰的像，该像的性质是（写出像的正倒、大小、虚实）；此时某同学将自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屛上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屛向（选填“远离”或“靠近”）凸透镜的方向移动，才能使像变得清晰．22．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏位置如图所示时，恰能在光屏上成一个清晰的像，该像的性质为（包括倒立或正立、放大或缩小、虚像或实像），利用此原理可以制成．23．如图所示，F和F′为凸透镜的焦点，P和P′到凸透镜的距离为二倍焦距．（1）保证蜡烛、凸透镜的位置不变，应将光屏向（填“左”或“右”）移动，才能在光屏上得到清晰倒立的（填“放大”或“等于”或“缩小”）的实像．（2）若将图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是视眼（填“近”或“远”），需要佩戴一个焦距合适的（填“凹”或“凸”）透镜才能加以矫正．24．如图是装有水的圆柱形玻璃杯．将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、的虚像．如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向侧．25．在研究凸透镜成像规律的试验中，同学们发现当物距u大于像距v时，在光屏上总能得到倒立、、实像，该成像规律可应用于（选填“照相机”、“投影仪”或“放大镜”）．三．实验探究题26．在“探究凸透镜成像规律”的实验中，小明将焦距为10cm的凸透镜放在光具座中央，调节烛焰，凸透镜和光屏的中心在同一高度．（1）实验中各器材的摆放位置如图甲所示，若要研究物距大于2倍焦距时，凸透镜的成像特点，则接下来的操作应该是（填字母）a．蜡烛，凸透镜的位置保持不变，移动光屏直到找到清晰的像b．光屏位置保持不变，将蜡烛移至15cm刻线处，移动凸透镜直到找到清晰的像c．凸透镜位置保持不变，将蜡烛移至15cm刻线处，移动光屏直到找到清晰的像（2）凸透镜能成等大的像吗？为了在实验中准确的比较像和物的大小关系，小明采用了以下的做法：①将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图乙所示的位置上，用笔在纸上画出蜡烛的“像”．请你依据平面镜成像特点，在图乙中画出A点在平面镜中的像A′的位置，并画出入射光线AO的反射光线．②将画有烛焰“像”的纸（填“正”或“倒”）贴在光屏上，这样便能在接下来的实验中准确的比较像和物的大小关系．27．在“探究凸透镜成像规律”的实验中（1）实验前应知道凸透镜的，由图可知，凸透镜对光线具有作用．（2）将蜡烛、凸透镜、光屏依次放置在光具座上，点燃蜡烛后，无论怎样移动光屏，都不能在光屏上得到像，请你写出一个可能的原因．（3）调整后，把蜡烛放在距凸透镜18cm处时，如图乙所示，在凸透镜的另一侧光屏上会得到一个倒立、的实像，利用这一成像规律工作的光学仪器有（4）如果让蜡烛在图乙的基础上远离透镜，仍要在光屏上得打清晰的像，光屏应向（填“靠近”或“远离”）透镜的方向移动．28．某小组同学用如图1的装置“探究凸透镜成像特点”，其中凸透镜的焦距为15cm，他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图2（用带箭头的线段表示物或像，A′，B′分别表示蜡烛在A，B处像的位置）．（1）从图2中可以看出，蜡烛在A，B位置时光屏上得到的都是倒立、的实像，生活中利用这个成像特点制成了（写出一个即可）；（2）和其他小组交流后发现，当蜡烛在距透镜15﹣30cm之间时，像均成在透镜另一侧距透镜30cm以外处，但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距；（3）为了让蜡烛在C位置的像成在光具座上的光屏上，他们采用了两种做法：做法一：保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明像距变了，由此推断更换的凸透镜会聚光的能力较强，此透镜焦距15cm （选填“大于”、“小于”或“等于”）．做法二：保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置一个凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，由此实验联系实际，远视眼的晶状体焦距较（选填“大”或“小”），将近处物体的像成在视网膜方（选填“前”或“后”），故需佩戴透镜矫正．29．某实验小组的同学利用如图所示的实验装置在暗室中测量直径为5cm的凸透镜焦距并观察成像情况．将尺寸很小的球形小灯泡s作为光源固定在“0”位置处，光屏固定于光具座上标有60cm的位置处．（1）实验前调整小灯泡，凸透镜的中心和光屏中心，让它们在．（2）如图所示，将凸透镜从紧挨着小灯泡的位置（A处）缓慢向右移动，同时测量光屏上亮圈的大小，当光屏上的亮圈直径为5cm时，停止移动凸透镜，此时凸透镜在光具座上B处，则凸透镜的焦距为cm，连续向右移动凸透镜，当凸透镜移到光具座上标有50cm的位置时，在光屏上（选填“能”或“不能”）看到小灯泡的像．（3）若固定小灯泡在“0”位置处，移动凸透镜和光屏，（选填“能”或“不能”）在光屏上得到放大的小灯泡的像．30．在探究“凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象．由图象可知凸透镜的焦距是cm．（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像．（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏凸透镜．31．利用光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验．（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图所示），则C处应放置（选填“凸透镜”或“光屏”．器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的上．（2）实验后，可得出凸透镜成像规律．根据成像规律判断下列说法，说法正确的是A．若凸透镜的焦距为10cm，则烛焰距离凸透镜30cm时，可在光屏上成放大的像B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像D．若烛馅在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离（3）某物理兴趣小组在探究凸透镜成像规律后，得到了如下数据：下列对表中数据的分析，错误的是A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同B．当物距相同，凸透镜的焦距越大时，像距越大C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小（4）将蜡烛置于凸进镜一倍焦距处，结果仍能观察到烛焰放大的像，这是为什么？32．在“探究凸透镜成像的规律”实验中：（1）如图甲所示，一束平行主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，说明凸透镜对光具有作用，该凸透镜焦距是cm．（2）为了能使像始终成在光屏中心位置，要调整烛焰、凸透镜和光屏的中心大致在．如图乙所示的位置示意图，在光屏上得到了一个清晰的像，这个像是倒立、（选填“缩小”或“放大”）的实像，应用此成像规律可制成．33．在探究“凸透镜成像规律”的实验过程中：（1）如图甲，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，可以看出凸透镜的焦距是cm．（2）当蜡烛、凸透镜和光屏按如图乙的位置放置时，光屏上会得到一个倒立、（选填“缩小”“放大”或“等大”）的实像．（3）向右移动蜡烛到一定的位置时，无论怎样移动光屏都无法在光屏上承接到像，可能的原因是．34．在“探究凸透镜的成像规律”实验中，小明进行了以下探究：（1）让一束平行光正对凸透镜照射，移动光屏，直到光屏上出现一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为cm；（2）将一支点燃的蜡烛放在如图乙所示的位置，移动光屏，直到光屏上得到清晰的像，此时的成像原理与生活中的成像原理相同；（3）将点燃的蜡烛移到标尽上40cm和50cm之间的某一位置后，此时应取下光屏，从凸透镜的侧（选填“左”或“右”）透过凸透镜观察像．35．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：（1）如图甲所示，实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在高度上．（2）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、的实像，生活中利用这个规律制成的光学仪器是．（3）实验过程中，小丽发现当蜡烛成实像时，物距减小，像距与像都（选填“变大”“变小”或“不变”）．（4）实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向（填“上”或“下”）移动．（5）通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是．（填符号）参考答案与解析一．选择题1．（2016•泰州）将一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30cm处，则可在凸透镜的另一侧得到一个（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、缩小的实像D．正立、放大的虚像【分析】①阳光聚焦的方法确定凸透镜的焦距．②根据凸透镜成像的三种情况确定成像情况．【解答】解：将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点，所以凸透镜的焦距f=10cm．一个物体放在这个透镜前30cm处，此时U＞2f，成倒立、缩小的实像．故选A．【点评】掌握凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像；2f＞U＞f，成倒立、放大的实像；U＜f，成倒正立、放大的虚像．2．（2016•黔南州）小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是（）A．3cm B．6cm C．9cm D．20cm【分析】凸透镜成像时，u＞2f，成倒立、缩小的实像，2f＞v＞f．根据物距和焦距的关系判断凸透镜焦距的取值范围．【解答】解：由图可知，蜡烛离凸透镜u=50cm ﹣15cm=35cm处，得到烛焰倒立缩小的实像，v=12cm则解得，12cm＞f＞6cm，所以符合条件的只有选项C．故选C．【点评】根据凸透镜成像的性质，通过物距和焦距或像距和焦距的关系确定凸透镜焦距的取值范围．u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．3．（2016•上海）某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米B．13厘米 C．23厘米 D．33厘米【分析】（1）凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．（2）实像用光屏能接到，虚像用光屏呈接不到．【解答】解：凸透镜的焦距为10厘米，像距v=30cm＞2f=2×10cm，则物体离该透镜的距离2f＞u＞f，即20cm＞u＞10cm，所以u=13cm符合题意．故选B．【点评】掌握凸透镜成像的三种情况和应用．由物距和焦距的关系，通过解不等式能确定焦距或物距．4．（2016•益阳）如图所示，小红同学在做“探究凸透镜成像规律”实验时，烛焰在图示位置时能在光屏上成清晰的像．下列说法正确的是（）A．所成的像是虚像B．所成的像是倒立、缩小的C．投影仪就是利用这一成像原理制成的D．要使光屏上烛焰的像变大，可将光屏靠近凸透镜【分析】根据物距和像距的关系判断成像情况和应用：（1）凸透镜成实像时，物距大于像距，成倒立缩小的实像，照相机利用此原理；（2）凸透镜成实像时，物近像远像变大．【解答】解：（1）观察图示可知u＞2f，根据凸透镜成像规律可知应得到倒立缩小的实像，照相机是利用这一成像原理制成的，故A、C错误，B正确；（2）凸透镜成实像时，物近像远像变大．因此要使光屏上烛焰的像变大，可将蜡烛靠近凸透镜，光屏远离凸透镜，故D错误．故选B．【点评】本题主要探究的是凸透镜成像的规律，这是今后学习光学，研究光现象的基础，应该熟练掌握，并注意加以区分，不能混淆．5．（2016•大连）在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是（）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小D．像逐渐变小，像距逐渐变大【分析】根据凸透镜成实像时，遵循物近像远像变大的特点进行分析．【解答】解：当物距大于一倍焦距f时，凸透镜成倒立的实像，且物距越小，像距越大，成的像也越大；所以将蜡烛从二倍焦距外的地方逐渐向凸透镜的焦点靠近的过程中，像距逐渐变大，像逐渐变大．故选A．【点评】此题考查了成像特点与物距大小变化的关系，要掌握物近像远像变大的含义．6．（2016•娄底）某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离μ之间的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是4cmB．当μ=3.5cm时，在光屏上能得到一个缩小的像C．当μ=5cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小【分析】（1）要解决此题，首先要通过图象分析出该凸透镜的焦距．（2）凸透镜成像规律：物距小于焦距成正立、放大的虚像；物距大于一倍焦距小于二倍焦距成倒立、放大的实像；物距等于二倍焦距成倒立等大实像；物距大于二倍焦距成倒立、缩小的实像．（3）成实像时：物像异侧，物距变大，像距变小，像变小．若物距减小，像距增大，像变大．【解答】解：A、由图知，当物距为4cm时，像距也为4cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等．所以2f=4cm，则f=2cm．故A错误；B、f=2cm，2f=4cm，当u=3.5cm时，物距处于f和2f之间，所以成倒立、放大的实像，故B错误；C、当物距u=5cm时，物距大于2倍焦距，所以此时成倒立、缩小的实像，照相机是利用这一原理制成的，故C错误；D、把物体从距凸透镜3cm处移到8cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故D正确．故选D．【点评】此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系．解决此题的关键是通过图象确定凸透镜的焦距．7．（2016•雅安）如图是用来探究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像【分析】凸透镜成像的规律：当u＞2f时，成倒立、缩小的实像．当u=2f时，成倒立、等大的实像．当f＜u＜2f时，成倒立、放大的实像，对应应用如幻灯机．当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u＜f时，成正立、放大的虚像．【解答】解：如图，物距为u=50cm﹣20cm=30cm 时，成倒立等大的实像，u=2f，所以2f=30cm，所以凸透镜的焦距为：f=15cm．若透镜位置不变，将蜡烛移到刻度为40cm处，此时物距为u=50cm﹣40cm=10cm，u＜f时，成正立、放大的虚像．因为是虚像，所以不论光屏移到什么位置，都不能在屏上得到蜡烛的像．故选D．【点评】解决此题的关键是知道凸透镜的成像规律，知道虚像不能在光屏上成像．8．（2016•揭阳）如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板【分析】解答此题从以下知识点入手：①凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．②成实像时：物像异侧，物距变大，像距变小，像变小．③掌握漫反射的概念．知道要从不同方向看到同一个物体，需要发生漫发射．【解答】解：A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像．照相机是根据这个原理制成的．而幻灯机是根据物距处于f 和2f之间时，成放大、倒立的实像原理制成．故本选项说法错误．B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜．故本选项说法错误．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜成像
一、选择题
1、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图3所示的位置时，恰能在光屏上得到一个清晰、缩小的像。
利用这种成像规律可以制成( )
A．潜望镜B．照相机C．幻灯机D．放大镜
2、关于照相机和幻灯机所成像的性质，下列哪种说确:
A．照相机成的是正立缩小的实像,幻灯机成的是正立放大的虚像;
B．照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像;
C．照相机成的像是倒立缩小的实像，幻灯机成的像是倒立放大的实像;
D．照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像．
3、幻灯机是利用凸透镜哪种成像规律制成的:
A．u＞2f，凸透镜成缩小的实像;
B．u＜f，凸透镜成放大的虚像;
C．2f＞u＞f，凸透镜成放大的实像．
4、小军的爷爷两眼昏花，但酷爱学习，尊敬长辈的小军用节省下来的零花钱给爷爷买了一个放大镜．当小军的爷爷用放大镜看报纸时，他看到的文字是:
A正立放大的虚像; B正立放大的实像;
C倒立缩小的实像 ; D．倒立放大的实像.
5、用照相机照相时，物体在胶卷上形成:
A.缩小的倒立实像;
B.放大的正立实像;
C.缩小的正立实像;
D.缩小的倒立虚像.
6、如图所示，一玻璃砖有一凸形空气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后光线会（）
A．仍然平行B．会聚
C．发散D．无法判断
7、下列说法中，错误的是（）
A．凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧
B．凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧
C．凸透镜所成的实像都是倒立的
D．凸透镜所成的虚像可能是放大的、也可能是是缩小的
8、用普通照相机拍照时，要按被照物体距相机镜头的远近进行“调焦”，使用起来不太便捷。
有一种“傻瓜”相机，只要把想拍摄的景物全部纳入取景器，不论远处还是近处的物体，在照片上都比较清晰，从而使拍照的过程变得十分快捷。
这种“傻瓜”相机不用“调焦”的奥秘是（）06年全国竞赛
A.采用了长焦距的镜头，使远近不同的物体成像的位置相差不大
B采用了短焦距的镜头，使远近不同的物体成像的位置相差不大
C.采用了长焦距的镜头，使远近不同的物体成像的位置相同
D采用了短焦距的镜头，使远近不同的物体成像的位置相同
9、将物体放在距凸透镜15cm处时，能在光屏上得到物体清晰放大的像，则凸透镜的焦距可能是（）
A．5 cm B．10 cm C．15 cm D．20 cm
10、2008年奥运会将全面运用人脸识别系统，人们进入场馆距门口0．5―1．2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。
由此判断，人脸识别系统的摄像机的镜头
A．相当于凸透镜，焦距可能为0．5m
B．相当于凸透镜，焦距可能为0．1m
C．相当于凹透镜，焦距可能为0．5m
D．相当于凹透镜，焦距可能为0．1m
11、关于照相机的使用，下列说确的是（）
A.拍摄远景时，应将镜头向前伸
B.拍摄近景时，应将镜头向前伸
C.晴天拍摄景物时，应开大光圈
D.阴天拍摄景物时，应缩短曝光时间
12、用手拿凸透镜远离书本的过程中，通过凸透镜不可能观察到的像是:
A．正立、放大的像; B．正立、缩小的像;
C倒立、放大的像; D．倒立、缩小的像.
二、实验,探究题
13、如图所示，小王做做“探究凸透镜成像规律”的实验。
（1）他将凸透镜正对太，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是 cm。
（2）他把蜡烛、凸透镜和光屏放置在米尺旁。
点燃蜡烛后，他还应调整火焰中心、凸透镜中心和光屏中心在____ ________。
（3）调整后，把烛焰放在距凸透镜16cm处时（如图），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像（填写像的性质）； (填光学仪器)就是利用这一成像规律工作的。
（4）实验中，当小王用白纸遮掉凸透镜的上半部分时，光屏上成像的情况是（）
A．只出现烛焰的上半部分的像B．只出现烛焰的下半部分的像
C．仍然是完整的像，只是变暗些D．成像情况像不受任何影响
（5）随着蜡烛燃烧而变短，光屏上成的像将向___ ___（上/下）移动。
由于影响到了实验的进行，这时最合理的调整是（）
A．只需将凸透镜向下移动些B．只需将光屏向上移动些
C．将凸透镜和光
屏向下移一些
D．以上均可14、我们都做过“探究凸透镜成像规律”的实验，图为该实验的装置图。
【测量凸透镜的焦距】
将凸透镜正对太，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是__________cm。
【评估实验的方案】
方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像规律。
方案乙：除甲中的做法外，还应该把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。
方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，总结得出凸透镜成像的规律。
方案丁：与丙不同的是，将蜡烛从靠近凸透镜的位置逐渐远离，其它步骤相同。
以上四种方案中，哪些是科学合理的：_____________（甲/乙/丙/丁）
【解决实验中问题】
⑴小莉同学做实验时，发现烛焰在光屏上的像偏高，如图18所示，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向__________（上/下）调节。
⑵小丽同学做实验时，发现无论怎样调节光屏的位置，都不能在光屏上呈现清晰的像。
请你写出两种可能的原因：
①__________________________________________________________
②___________________________________________________________
三、作图题
（每空？ 分，共？ 分）
15、如图，为某透镜成像的一种情况，其中AB 是物体，MN 是AB 的像，试在图上的适当位置画上合适的透镜，并大致标出其焦点的位置.
16、如图所示，OO/是凸透镜的主光轴，A/B/是蜡烛AB 通过凸透镜成的像，试在图中画出光线AC 经凸透镜后的折射光线，并用作图的方法找出右侧焦点的位置。
四、填空题
评卷人
得分
评卷人
得分
17、小明同学用焦距为10㎝的放大镜去察看地图，地图与放大镜的距离应该
___________10cm（填“大于”、“小于”或“等于”）。
而当摄影师给全班同学照完集体像后，又接着给一个同学照半身像时，就应该___________（填“增大”或“减小”）照相机镜头和这个同学的距离并同时___________（填“增大”或“减小”）镜头到底片的距离。
18、在探究凸透镜成像规律的实验中：
(1)用或很远的灯光测定凸透镜的焦距,这里要用或很远的灯光的目的是．测得凸透镜到的距离即为凸透镜的焦距．
(2)凸透镜、蜡烛、光屏放的顺序是、、．点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在上．
(3)将蜡烛放在尽量远的位置上，调整光屏到凸透镜的距离，使得在屏上成一个清晰的像，这个像应当是、的像．
(4)将蜡烛移到2倍焦距处，调整光屏的位置，使得在屏上成一个等大清晰的像，这时光屏到凸透镜的距离为．
(5)蜡烛到凸透镜的距离是大于1倍焦距而小于2倍焦距时，适当移动光屏到凸透镜的距离，这时光屏上得到一个、的像．
(6)在这个实验中，我们得到的实像是在凸透镜的另一侧，它是立的，而得到虚像时，蜡烛与像是在同一侧，这个像是立的．
19、通过探究凸透镜的成像规律可知：焦点是成的分界点，两倍焦距处是
成像的分界点．
20、一个凸透镜的焦距是10cm，将物体放在距透镜40cm处，可以在凸透镜另一侧的光屏上得到________、________的实像，________机就是利用这个原理做成的。
参考答案
一、选择题
1、B
2、C
3、C
4、A
解析：使用放大镜时，物体在透镜的焦点之，此时所成的像为正立、放大的虚像．
5、A
6、C
7、D
8、B
9、 B
10、B
11、B
12、B
解析：当书在凸透镜的一倍焦距之时，成正立放大的虚像；当书与凸透镜的距离大于一倍焦距小于二倍焦距时，成倒立放大的实像；当书与凸透镜的距离等于二倍焦距时，成倒立等大
的实像；当书到凸透镜的距离大于二倍焦距时，成倒立缩小的实像；凸透镜不可能成正立缩小的像．
二、实验,探究题
13、（1）10 (2)同一高度（3）放大投影仪（4）C (5) 上 C
14、
10；丙和丁；⑴上；⑵①烛焰、凸透镜、光屏三者中心不在同一高度②烛焰到凸透镜的距离小于1倍焦距（或光具座不够长，像成在光具座以外）
三、作图题
15、略
16、如右图示，正确画出CA3分；正确找出F点3分。
四、填空题
17、小于减小增大
18、略
19、虚像与实像放大像与缩小像
20、倒立；缩小；照相。
