管道混合器精编版
管道混合器
管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2.城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3.给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4.工业废水进行酸碱中和混合作用；5.几种工业废水进行混合均化处理。
4、设计数据1.混合器管径按经济流速进行选择，一般按～s计算，管径大于500mm的最大流速可达s。
管道混合器工作原理
管道混合器工作原理
1 管道混合器的工作原理
管道混合器是用来实现给液流加热、冷却的热交换设备。
它的原
理是利用液体的再循环，将一股冷液流和一股热液流混合汇聚，形成
新的温度液流。
它主要由加热管、冷却管和混合器管组成，把液体在
加热管和冷却管中不断循环，在混合器管中混合，另形成新的温度液流。
管道混合器的结构分为两个主要部分：加热管和冷却管。
加热管
中的液体由高温蒸汽中加热而来，来到冷却管里，冷却水也同时流出。
而冷却管中的液体，则是由冷却器加冷的液体。
被加热的液体和被冷
却的液体，在混合器管中混合，另形成一股新的温度液流。
另外，管道混合器还可以控制温度液流的流量，以达到必要的工
作温度。
管道混合器结构紧凑，安装、操作都非常方便，不占空间，
是一种很受欢迎的热交换设备。
管道混合器由加热管、冷却管和混合器管三个部分组成，在液体
在加热管和冷却管中不断循环，在混合器管中混合，形成新的温度液流，以满足各种热交换要求，是一种常用的热交换设备。
什么是管道混合器
什么是管道混合器—管道混合器入门知识一、管道混合器定义管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道静态混合器是通过固定在管内的混合单元内件，使二股或多股流体产生液体的切割、剪切、旋转和重新混合，达到流体之间良好分散和充分混合的目的。
二、管道混合器的主要特点1. 连续工艺，混合过程不被打断；2. 剪切力极小不破坏混合物，如：絮凝体；3. 混合效果为可计算控制的（CoV偏离度），应客户需求CoV范围最高为5%，流体在整个截面上的浓度是连续而平衡的，因此测量值具有很高的代表性，可对装置进行有效的控制；4. 混合距离和安装空间非常小，且静态混合器本身就是管道的一部分，可将其看作特殊的管道，避免了传统的搅拌槽等的缺陷；5. 传质效率很高，压降和能量消耗非常低；6. 没有运动部件，不存在磨损，几乎没有维护费用；7. 不会被阻塞，安装方式和材质可以是任何形状、任何尺寸和任何材质；8. 对整个工艺物流进行强制性混合，可大大降低贮槽体积，甚至可以不使用贮槽。
三、管道混合器构造和作用原理：管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
(完整版)管道混合器的计算和选型
3.1794 3.17936 3.17936043
2.53
0
SL ReD ≤10 10～100 100～3000 ≥3000
SX SH SK SL SV-2.3 SV-3.5
摩擦系数f 0.583863538 2.414047941 3.435002366 2.1
7.542287686 25.28340066 3.179360435 3.435002366
应用范围
a 液液混合 b 液气混合 c 液固混合 d 气气混合 e 强化传热
静态混合器的
技术参数与压 各种静态混合器的使用
（1）
范围
流体特性 中、高粘度 低、中粘度
流状
流速m/s
层流
0.1～0.3
过渡流或湍流 0.3～0.8
（2）
静态混合器的长度与混 合效果
（3）
静态混合器的压力降计 算
物流一工作温度T1 物流二工作温度T2 物流一密度ρ1 物流二密度ρ2 物流一输送压力P1 物流二输送压力P2
3.18 5933.2 Pa 选型正确
80 2 0.0289 0.02
0.3
注：
气－气混合压力降计算 c 公式
气－气混合一般均采用 SV型静态混合器 水力直径dh 压力降△P 结论
1.蓝色为需要 输入的数据 2.红色为得到 的结果
15 mm 0.62838168 Pa 选型正确
（查表）
m3/h m3/h Pa.s Pa.s
水力直径dh 雷诺数Re 摩擦系数f 压力降△P 结论
b SH、SK型计算 雷诺数ReD 摩擦系数f 压力降△P 结论
82.0 m3/h
710 kg/m3
0.0289 Pa.s 0.73 m/s 2m
管道混合器
管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。
4、设计数据1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。
管道混合器工作原理
管道混合器工作原理
管道混合器工作原理是通过将两种或多种不同的流体通过管道混合在一起，实现均匀混合的过程。
其工作原理主要包括以下几个步骤：
1. 进料：不同的流体分别通过各自的管道进入混合器，通常通过泵或重力自流的方式将流体输送到混合器中。
2. 混合：进入混合器的流体通过设备内部的结构或装置进行混合。
常见的结构有静态混合器和动态混合器。
- 静态混合器：采用特殊的结构或板片、曲线等物理装置来
增加流体的湍流程度和接触面积，从而实现混合的目的。
- 动态混合器：使用搅拌机械或旋转装置来搅动流体，使其
互相交叉、对流，促进混合。
3. 均匀化：经过混合后的流体进一步通过混合器的结构或装置，使其进行更多次的混合，以达到更好的均匀化效果。
4. 出料：混合后的流体通过混合器的出口管道排出。
总体来说，管道混合器通过一系列的设备和结构，将不同的流体进行均匀混合，实现所需的混合效果。
不同的混合器结构和运行参数会影响混合的效果，因此在实际应用中需要根据具体情况选择合适的混合器型号和操作条件。
管道混合器计算条件
管道混合器计算条件
1进液条件
1）原料氨水小时耗量(NH4OH):105.59kg/h
氨水温度：-36℃；
氨水重量浓度：20wt%；
氨水密度：923kg/m3
氨水粘度：与水相近
氨水压力：4~6bar
2）稀释水小时耗量(H2O):316.76kg/h
稀释水温度：20℃；
水密度：1004kg/m3
稀释水粘度：1 cp
稀释水压力：4~6bar
2变量条件
1）变环境条件：夏季氨水温度变成20摄氏度，水仍然是20摄氏度。
2）变工况条件：
锅炉负荷75%BMCR，原料氨水耗量减小1.3倍，稀释水耗量减小1.3倍。
锅炉负荷110%BMCR，原料氨水耗量增大1.1倍，稀释水耗量增大1.1倍。
3）压力变动条件：
恒压管路→电动流量调节阀→流量计（控制器）
锅炉工况变大（NOx大）需要调浓氨水的重量浓度（设计稀氨水浓度为5wt%）；稀释水不变流量的条件，开大调节阀开度（阀门压损减小）会使阀后压力略大；即氨水压力大，稀释水压力小。
另一种情况：锅炉工况变小（NOx小）需要调稀氨水的重量浓度（设计稀氨水浓度为5wt%）；稀释水不变流量的条件，关小调节阀开度（阀门压损增大）会使阀后压力略小；即氨水压力小，稀释水压力大。
3采用下图那种方式对我的工况更有利？
请厂家提供方案、计算书和图纸。
管道混合器
管道混合器内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

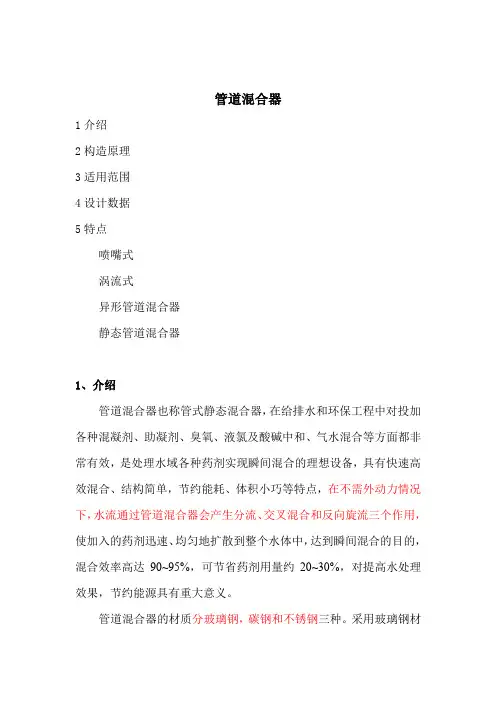

管道混合器
1介绍
2构造原理
3适用范围
4设计数据
5特点
喷嘴式
涡流式
异形管道混合器
静态管道混合器
1、介绍
管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材
质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器
2、构造原理
管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
3、适用范围
1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；
2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进
行混合作用；
3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；
4. 工业废水进行酸碱中和混合作用；
5. 几种工业废水进行混合均化处理。
4、设计数据
1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。
有条件时，将管径放大50～100mm，可以减少水头损失；
2.混合器节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数；
3.混合器管内水压按1.0kg/cm2考虑，也可根据实际压力进行设备加工；
管道混合器的安装
1.混合器安装不受方向限制，可以水平、垂直或其他组合方式；
2. 混合器安装在架空管道时，必须用管道支架固定，埋地管道可安装在检查井内；
3. 投加药剂的管道自行设计，可按全国给水排水标准图进行安装，但管内流速必须大于1.0米/秒；
4. 各种药剂的投加位置，应在管道混合器前端，并大于0.3米。
5特点
1.连续工艺，混合过程不被打断；
2.剪切力极小不破坏混合物，如：絮凝体；
3.混合效果为可计算控制的（CoV偏离度），应客户需求CoV范围最高为5%，流体在整个截面上的浓度是连续而平衡的，因此测量值具有很高的代表性，可对装置进行有效的控制；
4.混合距离和安装空间非常小，且静态混合器本身就是管道的一部分，可将其看作特殊的管道，避免了传统的搅拌槽等的缺陷；
5.传质效率很高，压降和能量消耗非常低；
6. 没有运动部件，不存在磨损，几乎没有维护费用；
7. 不会被阻塞，安装方式和材质可以是任何形状、任何尺寸和任何材质；
8. 对整个工艺物流进行强制性混合，可大大降低贮槽体积，甚至可以不使用贮槽。
喷嘴式：将待混的两种或两种以上流体的量调整到预定配比后，以较高流速的流体将较低流速的流体带入一根管道，待混流体汇流后经过一段距离达到混合。
涡流式：两种流体流经一涡流室得到混合。
涡流室为2个流体入口，一个出口，流体以切线方向进入涡流室。
异形管道混合器：两种流体流经装有促进混合的元件的管道得以混合。
这种设备适用于气体或较低粘度液体的混合，例如家用煤气灶就是以煤气将空气带入管道混合后再输送到火嘴燃烧的。
静态管道混合器：这种混合器由管子和内装的促进混合的元件等
组成。
混合元件常用的形式有螺旋片式和混合头式。
静态混合器结构简单紧凑，无传动部件，物料停留时间短（一般仅数秒），混合效率高，能耗低，安装维护和清洗方便。
它主要用作高粘度液体的混合器和气液反应器等。
常见管道混合器
静态管道混合器。
