扩频微波
扩频微波系统
Company Logo
内容
1
2 3
扩频微波系统简介
FPSO扩频系统
WHPX扩频系统
4
5
旧的扩频系统
扩频系统故障
Company Logo
扩频微波小知识
频率在100MHz~10GHz的电磁波信号叫 做微波信号。 扩频是９０年代以来在美国发展起来的一种 新型民用计算机无线网络技术。频段通常在 2.4G/3.5G/5.8GHZ，其通信距离和覆 盖范围视所选用的天线不同而异：定向传送 可达５～５０公里，室外的全向天线可覆盖 １５～２０公里的半径范围
Company Logo
组网结构图
Company Logo
网络结构
WHPF
WHPA
WHPE
FPSO
WHPC
WHPD
WHPB
Company Logo
FPSO扩频系统
组成： 全向微波天线 无线网桥 网络交换机 语音网关
Company Logo
FPSO网络拓扑图
Company Logo
Company Logo
扩频微波小知识
微波波长较短，所以其天线尺寸小，使用较小的 发射功率就可以进行远距离通信 扩频微波组网可完成高速率的无线通信：实现点 到点、点到多点的通信及连网 微波没有绕射功能，只能进行可视传播，而且误 码率较高
Company Logo
QHD32-6扩频微波
频段：2.4GHz，5.8GHz 带宽：18Mb，其中DCS分配512K 新旧两套网络，共计4路可以使用。新 网络传输信号包括：语音，办公，PA， 传真和工控数据。而旧网络只传送DCS 的一路网络数据，即NET14，NET16。 A平台的特殊性，对外联络的基站
DCS网络通讯
NET13：A，B，C NET15：D，E，F
Company Logo
NET13
WHPA
WHPB WHPC
NET13
Company Logo
NET15
WHPD
WHPE WHPF
NET15
Company Logo
WHPX网络拓扑图
SU SU 交换机
DCS
LP4200
办公网
语音网关
鉴于微波通讯在我们油田的重要性，而且目前这 套系统也不算十分理想，稳定性稍差。因此作为 维护人员有义务掌握这套系统的原理，硬件维护 及常用故障处理方法。
PA
VOIP
LP4200Байду номын сангаас
ACT
卫星猫
Company Logo
旧的扩频系统
2.4GHz，带宽窄256K，系统不稳定， 受外界影响大。目前只用来做DCS的网 络的备用。
DCS
Cisco
BlackBox
BlackBox
6520
2020
Company Logo
旧的扩频系统
Company Logo
故障处理
2M传输设备介绍
扩频微波设备在移动通信的应用
应急通信工程，用于快速解决传输问题 山区或河道，不利于光缆线路的布放区域
扩频微波优点
(5) 架设方便和可移动性 直接序列扩频是点对点的通信，通信距离运，仅需 将天线安装在一定高度即可实现。安装方便，并具 有可移动性，解决了铺设电缆所不能解决的问题。 （例如跨河跨山、海岛等不易铺设的地方）减少了 铺设电缆、光缆所耗费的人力、物力、财力，减少 了投资规模，缩短了建设周期。 6、扩频通信在国际上已经规划出一个专用段(ISM 频段),我国也相应地规划出同样频段供扩频使用.所 以在此频段上通信,无须向当地无委申请即可使用, 省去了申请,登记,勘察,交费等烦琐的手续，减少了 运营费用。
光端机的硬件结构
机架 电源模块（光端机供电、稳压） 网管功能接口板（实现与笔记本网络的连接） 光板（包括各种速率、功率） 交叉板 话务 支路板（提供2M电路的分插复用） 功放板 时钟板（可提取外部时钟或设备自带时钟）
扩频微波设备
1、频段：2.4G、5.8G 2、它由室内单元（IDU），室外单元（ODU）组 成 3、采用扩频体制、全双工传输、可灵活配置、工 程安装方便的点对点无线接入系统，传输距离超过 50公里 4、提供标准E1、RS232等多种接口 5、液晶屏显示本地及对端的各种工作状态，具有 本地及远端环回测试室外、室内单元均可检测接收 电平
复用技术
什么是字节间插复用方式呢？ 我们以一个例子来说明。有三个信号帧结构 A、B、C，各为每帧3个字节，若将这三个 信号通过字节间插复用方式复用成信号D， 那D就应该是这样一种帧结构，帧中有9个 字节，且这9个字节的排放次序如下图
终端复用器（TM）
终端复用器的主要任务是将低速支路信号和 155Mb/s电信号纳入STM-N帧结构，再经 CMI(符号反转码)变换后进入微波传送系统， 其逆程正好相反。
WSS-10扩频微波产品说明书(8E1)
2.1 系统的组成 ..............................................................................................................Байду номын сангаас................... 5 2.2 设备接口 ...................................................................................................................................... 6 2.2.1 中频单元的前面板接口 ....................................................................................................... 6 2.2.2 中频单元的后面板接口 ....................................................................................................... 6 2.2.3 射频单元接口 ....................................................................................................................... 7 2.3 技术指标 ...................................................................................................................................... 7 2.3.1 2.4 G、5.8G 扩频通信产品 RF 单元技术指标 .................................................................. 7 2.3.2 WSS-10/8E1 中频单元技术指标 .......................................................................................... 8 第三章 使用说明................................................................................................................................. 9

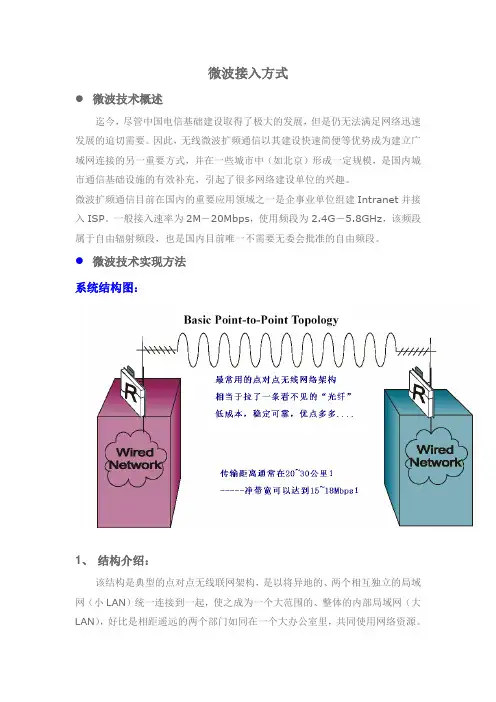

微波接入方案
微波接入方式●微波技术概述迄今，尽管中国电信基础建设取得了极大的发展，但是仍无法满足网络迅速发展的迫切需要。
因此，无线微波扩频通信以其建设快速简便等优势成为建立广域网连接的另一重要方式，并在一些城市中（如北京）形成一定规模，是国内城市通信基础设施的有效补充，引起了很多网络建设单位的兴趣。
微波扩频通信目前在国内的重要应用领域之一是企事业单位组建Intranet并接入ISP。
一般接入速率为2M－20Mbps，使用频段为2.4G－5.8GHz，该频段属于自由辐射频段，也是国内目前唯一不需要无委会批准的自由频段。
●微波技术实现方法系统结构图：1、结构介绍：该结构是典型的点对点无线联网架构，是以将异地的、两个相互独立的局域网（小LAN）统一连接到一起，使之成为一个大范围的、整体的内部局域网（大LAN），好比是相距遥远的两个部门如同在一个大办公室里，共同使用网络资源。
该无线网络系统可以完全理解为两边拉了一条看不见的光纤，或者说是一条“无线光纤”。
其功能完全与有线网络一样，使用的网络协议也都完全一样，仅仅是将光纤替换为微波、传输介质变动了而以。
无线协议间的区别：802.11b：传输距离很远，并且很稳定，尤其做点对多点的结构也很理想，但最大的缺点是带宽偏小，不适合做大数据量的传输。
因此该产品比较适合那些距离较远、对带宽要求不是很高的用户。
因该产品的性价比很高，传输距离很远，历经6年的风雨考验依然占有无线市场的一席之地。
802.11g：由于与11b协议所使用的频率一致，而带宽却提高了5倍，为此而牺牲掉了传输距离，只适合做近距离的桥接或覆盖。
因此11g 协议对天线信号的强度与稳定性要求很高，不能有较强的电磁波干扰。
该模式下尽量使用24DBI定向天线（增益高、能量集中、信号足、稳定性好），对于点对多点的全向天线来说，半径距离不要超过1000米。
定向天线之间可以达到1、2Km。
这类产品适合那些对传输带宽要求很高，而相距不是很远的用户使用。
DMC5800扩频微波技术培训
2020/5/3
系统简介
2020/5/3
系统简介
MDR5800系统： • 全双工传输模式 • 点对点数字无线系统 • 4E1和4T1数据速率 • 大于80Km的传输范围
一套MDR5800系统包括视距范围内无线 连接的两个微波站，每个站包括室内、室 外单元两个单元，室内单元和室外单元 通过数据电缆和电源电缆连接。
端口(前面板)。
2020/5/3
MDR5800 室内单元
复位/配 置按纽
System LED
Payload LED
边路串
nE1/nT1 连接器
基本管理
1 0 BaseT
连接器
RJ45插座
RFLINK
以太连接 LED
LED
2020/5/3
MDR5800 室内单元
5800室内单 元
室内单元背面板：
IU/OU Link LED
2020/5/3
收信电平
RSSI 作为RF输入电平的函数
2020/5/3
NMS软件
2020/5/3
NMS网管
网络管理系统(后面称为NMS)的目的是使您 能够配置，管理或询问一个数字无线链路( 总网络内的局部或远端站)的下列主要部分:
• 室内单元 • 室外单元
2020/5/3
NMS网管软 件操作
2020/5/3
NMS主屏幕 操作
• 主屏幕由一个主菜单区，一个网络显示区，和各种不同的 控制按钮构成。
• 主菜单区提供三种下拉菜单，它们使您能配置NMS系统级 参数和执行基本任务。
• 网络显示区最少显示两个结点(结点1称为本地，而结点2 称为远端)。二个结点区块起初是非彩色显示，但当NMS 试图与室内单元通讯时，该区会改变颜色。每当NMS试图 与结点通讯时，在PC机图标和网络结点列表之间的一个 指示灯闪亮。
扩频通信技术在实际中的应用
扩频通信技术在实际中的应用摘要：通过介绍扩频通信技术的概念及原理来研究它是如何在实际中应用的。
关键词: 扩频分类应用正文：一、扩频技术是近年发展非常迅速的一种技术，它不仅在军事通信中发挥出了不可取代的优势，而且广泛地渗透到了通信的各个方面，如卫星通信、移动通信、微波通信、无线定位系统、无线局域网、全球个人通信等。
扩展频谱通信(Spread Spectrum Communication)川简称“扩频通信”。
是将发送的信息展宽到一个很宽的频带上，这一频带比要发送的信息带宽宽的多，在接收端通过相关接收，从而将信号恢复到信息带宽。
扩频通信按其工作方式的不同，可分为直接序列扩频(DS)，跳频(FH)，跳时(TH)，以及它们的组合方式，如：FH／DS，TH／DS，FH／TH等。
不同的扩频技术，其抗干扰机理和对不同扰的抵抗能力是不同的。
直接序列扩频技术通过相关处理，降低进入解调器的信号功率来达到抗干扰目的；跳频系统依靠载频的随机跳变，以躲避方式对抗通信中的干扰。
直接序列扩频技术是目前应用较为广泛。
三、低轨卫星通信信道模型低轨口星通信信道是一种无线衰落时变信道。
其中，径衰落、阴影衰落及多普勒频移是影响低轨卫星信道的主要因素。
将低轨卫星通信的传播环境分为城市环境、开阔地带环境、农村及郊区环境三种，分别用瑞利信道、莱斯信道和C．I舶信道模璎来近似n-lo]。
2．1城市环境在此情况下，视线分冒可以认为是完全被建筑物阻挡吸收，直射分量：(f)为零，接收的信号为各条路径的散射分量之和，此时只存在多径衰落。
各途径传播的散射信号相互独立，而且散射信号的振幅之和是恒定的，合成信号的包络服从瑞利(Rayleigh)分布，其概率密度函数为，式中，r为接收信号的包络，，为平均多径功率，合成信号的相位服从[0，27r)的均匀分布，此时的信道属于瑞利信道。
当采用SystemVue软件建立其仿真模型时，可由JK信道子系统构成，设其多径数目为5，最大多普勒频移为20kHz。

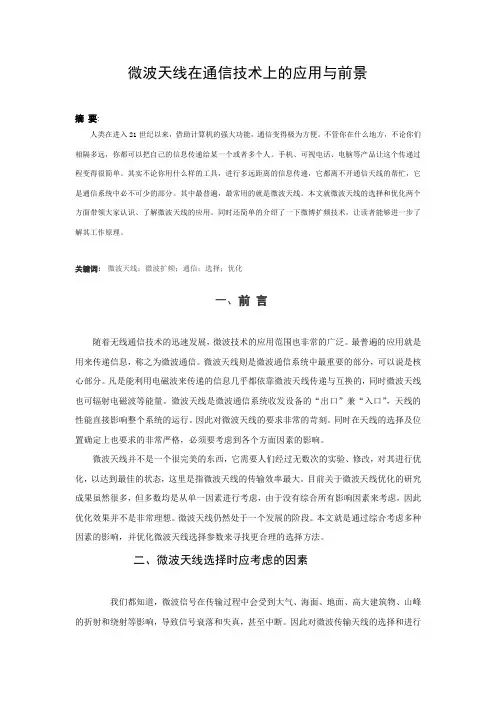

微波天线在通信技术上的应用与前景
微波天线在通信技术上的应用与前景摘要:人类在进入21世纪以来，借助计算机的强大功能，通信变得极为方便。
不管你在什么地方，不论你们相隔多远，你都可以把自己的信息传递给某一个或者多个人。
手机、可视电话、电脑等产品让这个传递过程变得很简单。
其实不论你用什么样的工具，进行多远距离的信息传递，它都离不开通信天线的帮忙，它是通信系统中必不可少的部分。
其中最普遍，最常用的就是微波天线。
本文就微波天线的选择和优化两个方面带领大家认识、了解微波天线的应用。
同时还简单的介绍了一下微博扩频技术，让读者能够进一步了解其工作原理。
关键词：微波天线；微波扩频；通信；选择；优化一、前言随着无线通信技术的迅速发展，微波技术的应用范围也非常的广泛。
最普遍的应用就是用来传递信息，称之为微波通信。
微波天线则是微波通信系统中最重要的部分，可以说是核心部分。
凡是能利用电磁波来传递的信息几乎都依靠微波天线传递与互换的，同时微波天线也可辐射电磁波等能量。
微波天线是微波通信系统收发设备的“出口”兼“入口”，天线的性能直接影响整个系统的运行。
因此对微波天线的要求非常的苛刻。
同时在天线的选择及位置确定上也要求的非常严格，必须要考虑到各个方面因素的影响。
微波天线并不是一个很完美的东西，它需要人们经过无数次的实验、修改，对其进行优化，以达到最佳的状态，这里是指微波天线的传输效率最大。
目前关于微波天线优化的研究成果虽然很多，但多数均是从单一因素进行考虑，由于没有综合所有影响因素来考虑，因此优化效果并不是非常理想。
微波天线仍然处于一个发展的阶段。
本文就是通过综合考虑多种因素的影响，并优化微波天线选择参数来寻找更合理的选择方法。
二、微波天线选择时应考虑的因素我们都知道，微波信号在传输过程中会受到大气、海面、地面、高大建筑物、山峰的折射和绕射等影响，导致信号衰落和失真，甚至中断。
因此对微波传输天线的选择和进行优化时，必须根据微波通信的基本特点，研究微波在传输过程中受到的影响因素，进而进行优化以减少信号衰落和失真。
扩频通信技术特点及应用
扩频通信技术特点及应用摘要扩频通信技术(简称扩频通信)是一种新兴的高科技通信技术，具有大容量、抗干扰、低截获功率等特点以及可实现码分多址(CDMA)等优点，在军事和民用通信系统中都得到了广泛的应用，并成为下一代移动通信的技术基础。
对扩频通信技术的抗干扰性能、抗多径干扰、多址能力等特点作了说明，并对扩频CDMA数字蜂窝系统的关键技术和容量优势做了阐述。
关键词扩频通信，CDMA，多径干扰，多址，容量一、序论人类社会进入到了信息社会，通信现代化是人类社会进入信息时代的重要标志。
怎样在恶劣的环境条件下保证通信有效地、准确地、迅速地进行，是当今通信工作者所面临的一大课题。
扩展频谱通信是现代通信系统中的一种新兴的通信方式，其较强的抗干扰、抗衰落和抗多径性能以及频谱利用率高、多址通信等诸多优点越来越多的为人们所认识，并被广泛的应用于军事通信和民用通信的各个领域，从而推动了通信事业的迅速发展。
扩频通信，即(Spread Spectrum Communication)扩展频谱通信，它与光纤通信、卫星通信，一同被誉为进入信息时代的三大高技术通信传输方式。
扩频通信是将待传送的信息数据被伪随机编码(扩频序列：Spread Sequence)调制，实现频谱扩展后再传输；接收端则采用相同的编码进行解调及相关处理，恢复原始信息数据。
这种通信方式与常规的窄道通信方式是有区别的：首先，信息在频谱扩展后形成宽带传输；其次，相关处理后恢复成窄带信息数据。
在扩展频谱系统中，伪随机序列起着很重要的作用。
在直扩系统中，用伪随机序列将传输信息扩展，在接收时又用它将信号压缩，并使干扰信号功率扩散，提高了系统的抗干扰能力；伪随机序列性能的好坏直接关系到整个系统性能的好坏，是一个至关重要的问题。
扩频信号的接收一般分为两步进行，即解扩与解调，这是关系到系统性能优劣的关键。
解扩是在伪随机码同步的情况下，通过对接收信号的相关处理从而获得处理增益，提高解跳器输入端的信噪比，使系统的误码性能得以改善。
扩频通信特点及应用
扩频通讯特色及应用一、扩频通讯的工作原理在发端输人的信息先调制形成数字信号，而后由扩频码发生器产生的扩频码序列去调制数字信号以展宽信号的频谱，展宽后的信号再调制到射频发送出去。
在接收端收到的宽带射频信号，变频至中频，而后由当地产生的与发端同样的扩频码序列去有关解扩，再经信息解调，恢复成原始信息输出。
可见，一般的扩频通讯系统都要进行3次调制和相对应的解调。
一次调制为信息调制，二次调制为扩频调制，三次调制为射频调制，以及相对应的信息解调、解扩和射频解调。
与一般通讯系统比较，多了扩频调制和解扩部分。
扩频通讯应具备以下特色：(1)数字传输方式；传输信号的带宽远大于被传信息带宽；(3)带宽的展宽，是利用与被传信息没关的函数(扩频函数)对被传信息的信元从头进行调制实现的；(4)接收端用同样的扩频函数进行有关解调(解扩)，求解出被传信息的数据。
用扩频函数(也称伪随机码)调制和对信号有关办理是扩频通讯有别于其余通讯的两大特色。
二、扩频通讯技术的特色扩频信号是不行展望的、伪随机的宽带信号，其带宽远大于要传输的数据(信息)带宽，同时接收机中一定有与宽带载波同步的副本。
扩频系统拥有以下特色。
．抗扰乱性强扩频信号的不行展望性，使扩频系统拥有很强的抗扰乱能力。
扰乱者很难经过察看进行扰乱，扰乱起不了太大作用。
扩频通讯系统在传输过程中扩展了信号带宽，所以即便信噪比很低，甚至在实用信号功率低于扰乱信号功率的状况下，还能不受扰乱、高质量地进行通讯，扩展的频谱越宽，其抗扰乱性越强。
低截获性扩频信号的功率平均散布在很宽的频带上，传输信号的功率密度很低，侦探接收机很难监测到，所以扩频通讯系统截获概率很低。
抗多路径扰乱性能好多路径扰乱是电波流传过程中因碰到各样非希望反射体(如电离层、高峰、建筑物等)惹起的反射或散射，在接收端的这些反射或散射信号与直抵路径信号相互干预而造成的扰乱。
多路径扰乱会严重影响通讯。
扩频通讯系统中增添了扩频调制和解扩过程，利用扩频码序列间的有关特征，在接收端解扩时，从多径信号中分别出最强的实用信号，或将多径信号中的同样码序列信号叠加，这样便可有效除去无线通讯中因多径扰乱造成的信号衰败现象，使扩频通讯系统拥有优秀的抗多径衰败特征。
扩频微波
DCS网络通讯
NET13：A，B，C NET15：D，E，F
Company Logo
NET13
WHPA
WHPB WHPC
NET13
Company Logo
NET15
WHPD
WHPE WHPF
NET15
Company Logo
WHPX网络拓扑图
SU SU 交换机
DCS
LP4200
办公网
语音网关
Company Logo
组网结构图
Company Logo
网络结构
WHPF
WHPA
WHPE
FPSO
WHPC
WHPD
WHPB
Company Logo
FPSO扩频系统
组成： 全向微波天线 无线网桥 网络交换机 语音网关
Company Logo
FPSO网络拓扑图
Company Logo
扩频系统故障
Company Logo
扩频微波小知识
频率在100MHz~10GHz的电磁波信号叫 做微波信号。 扩频是９０年代以来在美国发展起来的一种 新型民用计算机无线网络技术。频段通常在 2.4G/3.5G/5.8GHZ，其通信距离和覆 盖范围视所选用的天线不同而异：定向传送 可达５～５０公里，室外的全向天线可覆盖 １５～２０公里的半径范围
定向传送可达550公里室外的全向天线可覆盖1520公里的半径范围companylogo微波波长较短所以其天线尺寸小使用较小的发射功率就可以进行远距离通信扩频微波组网可完成高速率的无线通信
LOGO
扩频微波系统
Company Logo
内容
1
2 3
扩频微波系统简介
无线扩频技术在城域网建设中的应用
毛钹纱颊技术在碱礅网建设中的应用 北京Leabharlann 通大学摘许强
要 ：本 文 阐述 了无 线扩 频通 信原 理 、技 术特 点及发 展优
势 ， 介绍 了其在 城域 网建设 中的灵 活运 用方式 。 并
关 键 词 ：无 线 扩 频 城域网
