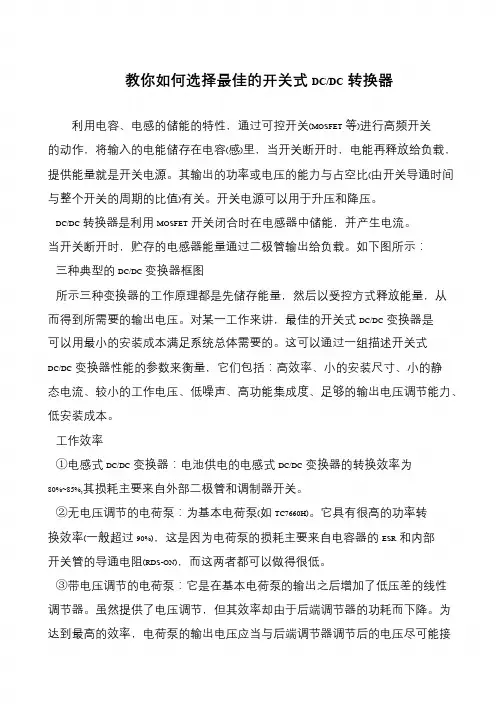

教你如何选择最佳的开关式DC-DC转换器
教你如何选择最佳的开关式DC/DC转换器
利用电容、电感的储能的特性，通过可控开关(MOSFET等)进行高频开关的动作，将输入的电能储存在电容(感)里，当开关断开时，电能再释放给负载，提供能量就是开关电源。
其输出的功率或电压的能力与占空比(由开关导通时间与整个开关的周期的比值)有关。
开关电源可以用于升压和降压。
DC/DC转换器是利用MOSFET开关闭合时在电感器中储能，并产生电流。
当开关断开时，贮存的电感器能量通过二极管输出给负载。
如下图所示：
三种典型的DC/DC变换器框图
所示三种变换器的工作原理都是先储存能量，然后以受控方式释放能量，从而得到所需要的输出电压。
对某一工作来讲，最佳的开关式DC/DC变换器是
可以用最小的安装成本满足系统总体需要的。
这可以通过一组描述开关式
DC/DC变换器性能的参数来衡量，它们包括：高效率、小的安装尺寸、小的静态电流、较小的工作电压、低噪声、高功能集成度、足够的输出电压调节能力、低安装成本。
工作效率
①电感式DC/DC变换器：电池供电的电感式DC/DC变换器的转换效率为80%~85%,其损耗主要来自外部二极管和调制器开关。
②无电压调节的电荷泵：为基本电荷泵(如TC7660H)。
它具有很高的功率转换效率(一般超过90%)，这是因为电荷泵的损耗主要来自电容器的ESR和内部开关管的导通电阻(RDS-ON)，而这两者都可以做得很低。
③带电压调节的电荷泵：它是在基本电荷泵的输出之后增加了低压差的线性调节器。
虽然提供了电压调节，但其效率却由于后端调节器的功耗而下降。
为达到最高的效率，电荷泵的输出电压应当与后端调节器调节后的电压尽可能接。
QX2303规格书(2014版)
QX2303 系列产品总共有四种封装形 式：SOT23、SOT23-5、SOT89-3 和 TO-92。 其中，SOT23-5 封装内置了 EN 使能端， 可控制变换器的工作状态，当 EN 使能端 输入为低电平时，芯片处于关断省电状态， 功耗降至最小。
典型应用电路图

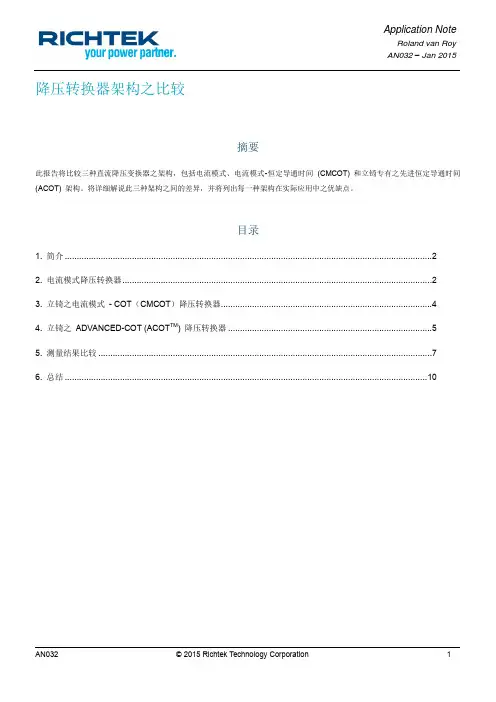

立琦_降压转换器架构之比较 ACOT
Roland van RoyAN032 – Jan 20151. 简介 (2)2. 电流模式降压转换器 (2)3. 立锜之电流模式- COT（CMCOT）降压转换器 (4)4. 立锜之ADVANCED-COT (ACOT TM) 降压转换器 (5)5. 测量结果比较 (7)6. 总结 (10)降压转换器架构之比较1. 简介降压转换器被广泛应用于各种消费性和工业上的应用之中，其中常需转换器将较高的输入电压转换成一较低的输出电压。
现有的降压转换器效率非常好，并能在变化范围很大的输入电压和输出负载的条件下，仍产生调节良好的输出电压。
降压转换器有很多不同的回路控制方式：在过去，被广泛使用的是电压模式和电流模式，然而近来恒定导通时间（COT）架构也常被使用，而有些降压转换器则是同时由电流模式和恒定导通时间来控制的。
立锜的DC-DC 产品组合包含了多种降压转换器，包括电流模式（CM），电流模式-恒定导通时间（CMCOT）和先进恒定导通时间（ACOT™）等架构。
每种架构都有其优点和缺点，因此在实际应用中要选择降压转换器时，最好能先了解每种架构的特点。
2. 电流模式降压转换器电流模式降压转换器之内部功能框图显示于图一。
图一、电流模式转换器之内部功能框图在典型的电流模式控制中，会有一个恒定频率来启动高侧MOSFET，并有一误差放大器将反饋信号与参考电压作比较。
然后，电感电流的上升斜率再与误差放大器的输出作比较；当电感电流超过误差放大器的输出电压时，高侧MOSFET 即被关断(OFF)，而电感电流则流经低侧MOSFET，直等到下一个时钟来到。
电流斜坡再加上斜率补偿之斜坡是为要避免在高占空比时的次谐波振荡，并提高抗噪声性能。
电流模式转换器之回路带宽（F BW）是由误差放大器输出端的补偿元件来设定，通常设在远低于转换器的开关频率。
电流模式转换器之稳态和负载瞬态变化操作之波形显示于图二。
降压转换器架构之比较图二、电流模式转换器之稳态与负载瞬态的波形降压转换器架构之比较3. 立锜之电流模式- COT（CMCOT）降压转换器立锜之电流模式-COT 降压转换器之内部功能框图显示于图三。
降压IC芯片如何选型,降压IC芯片有哪些种类
降压IC芯片如何选型，降压IC芯片有哪些种类LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为PNP。
这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为200mV 左右；与之相比，使用NPN 复合电源晶体管的传统线性稳压器的压降为2V 左右。
负输出LDO 使用NPN 作为它的传递设备，其运行模式与正输出LDO 的PNP设备类似。
更新的发展使用CMOS 功率晶体管，它能够提供低的压降电压。
使用CMOS，通过稳压器的电压压降是电源设备负载电流的ON 电阻造成的。
如果负载较小，这种方式产生的压降只有几十毫伏。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~LDO VS DCDCDCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。
但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。
LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。
P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力，输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。
由於MOSFET的导通电阻很小，因而它上面的电压降非常低。
如果输入电压和输出电压很接近，尽量是选用LDO稳压器，可达到很高的效率。
所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO 稳压器。
CCM BUCK和DCM BUCK电路的优劣
CCM BUCK和DCM BUCK电路的优劣上次拆解了一个采用BUCK PFC做的电源，其BUCK工作在DCM模式，我不理解为什么要采用DCM BUCK，而不采用CCM BUCK，看其用料，应该是不计成本的，那就应该是在效率、PF值、功率密度、温升、EMC……之间做了取舍吧？javike个人认为：DCM BUCK相对于CCM BUCK来说，可以减小电感匝数，减小开关管的电流应力，但需增大了电感线径，工作峰值电流会加倍，有效值电流也会较大，输出二极管的电流应力较大，这样会导致温升升高，EMC处理难度加大。
对功率密度，PF值和效率的影响就不好判断了，期待大家来讨论下。
xx个人理解：这个应该跟BCM-BOOSTPFC是一个道理，BCM（DCM）模式下的效率比CCM模式高，假设输出功率不高的话，各元器件的电流应力其实并不大。
即使是BUCK-PFC，其输出电压依然超过100V，CCM模式下功率半导体器件的选型，应该也要比BCM模式下困难很多。
没有具体分析，计算，仅代表“ 临时性的观点” 可以确定的是，BUCK-PFC对变压器设计的贡献是无与伦比的（尤其反激）。
BUCK-PFC 输出电压一般低与100V，因为100V以下的电容体积相对小很多，MOS管的RON也会小很多，可以说是一道坎。
MOS管和二极管的电流应力是相差不到，但电感的峰值电流会大1倍多。
DCM模式效率会比CCM高？一定是吗？为什么呢？根据BUCK原理，降压比越大，效率越低。
所以220VAC输入，+HVDC=300V，BUCK电压最好不要过低。
个人观点：1、BCM模式可以采用较小的变压器（磁芯）；2、BCM模式变压器的气隙很小，边缘磁通损耗较小（或许辐射会有所改善）；3、BCM模式下，半导体几乎不存在反向恢复损耗（也会改善EMI）；4、BCM模式下，电流应力确实较大，但综合对比优缺点已经很明显（小功率）。
我上次拆的那个是90W的，全电压输入，BUCK输出84V，效率为94%~95%应该是DCM电感气隙更大吧，因为感量小，DI/DT比较大，EMC应该会更差吧？BCM模式下，磁芯中没有直流磁通，理论上无需气隙。
常熟开关CM1、CM2、CM3特性及其区别
常熟开关CM1、CM2、CM3特性及其区别CM1：1. 用途CM1系列塑料外壳式断路器其额定绝缘电压为800V(CM1-63为500V)，适用于交流50HZ，额定工作电压690V及以下(CM1-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。
断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。
断路器可垂直安装，亦可水平安装。
该断路器具有体积小、高分断、短飞弧(部分规格为零飞弧)、带隔离、抗震动等特点，并通过了核工业条件(1E 级)试验和船舶条件的试验，是国产产品中唯一能用于核工业基地的产品，更是陆地及船舶使用的理想产品。
2.执行标准产品符合IEC60947-2(1995)、GB14048.2《低压断路器》标准。
3.使用条件海拔不超过2000m；最大倾斜度为22.5°；周围介质温度不高于+40°C(对船用产品为+45°C)和不低于-5°C；能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；在没有雨雪侵袭的地方。
CM2：1、概述CM2系列、CM2Z系列塑料外壳式断路器采用国际先进设计技术研制,根据IEC60947-2国际新标准的要求开发的新型断路器。
其额定绝缘电压为800V，适用于额定工作电压690V及以下，交流50Hz，额定电流至630A的电路中作不频繁转换及电动机的不频繁起动之用。
该断路器具有过载、短路和欠压保护功能，能保护线路和电源设备不受损坏。
▲断路器短路分断能力级别有L（标准型）、M（较高分断型）、H（高分断型）；▲断路器可垂直安装（即竖装），亦可水平安装（即横装）；▲本断路器具有隔离功能，其相应的符号为：；▲本断路器获国家强制性产品认证“CCC”标志。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Roland van RoyAN032 – Jan 20151. 简介 (2)2. 电流模式降压转换器 (2)3. 立锜之电流模式- COT（CMCOT）降压转换器 (4)4. 立锜之ADVANCED-COT (ACOT TM) 降压转换器 (5)5. 测量结果比较 (7)6. 总结 (10)降压转换器架构之比较1. 简介降压转换器被广泛应用于各种消费性和工业上的应用之中，其中常需转换器将较高的输入电压转换成一较低的输出电压。
现有的降压转换器效率非常好，并能在变化范围很大的输入电压和输出负载的条件下，仍产生调节良好的输出电压。
降压转换器有很多不同的回路控制方式：在过去，被广泛使用的是电压模式和电流模式，然而近来恒定导通时间（COT）架构也常被使用，而有些降压转换器则是同时由电流模式和恒定导通时间来控制的。
立锜的DC-DC 产品组合包含了多种降压转换器，包括电流模式（CM），电流模式-恒定导通时间（CMCOT）和先进恒定导通时间（ACOT™）等架构。
每种架构都有其优点和缺点，因此在实际应用中要选择降压转换器时，最好能先了解每种架构的特点。
2. 电流模式降压转换器电流模式降压转换器之内部功能框图显示于图一。
图一、电流模式转换器之内部功能框图在典型的电流模式控制中，会有一个恒定频率来启动高侧MOSFET，并有一误差放大器将反饋信号与参考电压作比较。
然后，电感电流的上升斜率再与误差放大器的输出作比较；当电感电流超过误差放大器的输出电压时，高侧MOSFET 即被关断(OFF)，而电感电流则流经低侧MOSFET，直等到下一个时钟来到。
电流斜坡再加上斜率补偿之斜坡是为要避免在高占空比时的次谐波振荡，并提高抗噪声性能。
电流模式转换器之回路带宽（F BW）是由误差放大器输出端的补偿元件来设定，通常设在远低于转换器的开关频率。
电流模式转换器之稳态和负载瞬态变化操作之波形显示于图二。
降压转换器架构之比较图二、电流模式转换器之稳态与负载瞬态的波形降压转换器架构之比较3. 立锜之电流模式- COT（CMCOT）降压转换器立锜之电流模式-COT 降压转换器之内部功能框图显示于图三。
图三、电流模式-恒定导通时间转换器之内部功能框图CMCOT降压转换器并没有内部频率；高侧MOSFET 会恒定导通一段预定导通(ON) 时间。
占空比是借着改变高侧MOSFET 的关断(OFF) 时间而调整的。
CMCOT 转换器也包含了电流检测及误差放大器。
然而现在则是用电流的下降斜率和误差放大器的输出作比较，所以电流检测是藉由低侧MOSFET。
这比较容易实现，而且也较不易受噪声影响，特别是在低占空比的情况之下，因为系统不需要等待下一个频率来到，所以能较快速地反应突然的步阶负载。
一当输出凹陷/下沉，误差放大器之输出电压会上升，且上升至电流的下降斜率时，一个新的导通(ON) 时间周期就会启动，使转换器之电流再次上升。
CMCOT 转换器之稳态和负载瞬态变化操作之波形显示于图四。
图四、电流模式– COT 转换器之稳态与负载瞬态的波形电流的谷值是随着误差放大器的输出而定的，因此误差放大器的增益和速率会影响转换器之反应速率。
在CMCOT架构中，由补偿元件所设定的最大带宽是和导通(ON) 时间的倒数有关的，并不像电流模式是和开关频率有关。
因此CMCOT转换器的带宽会比电流模式转换器的带宽高，而且在快速的负载步阶时，输出电压的波动也较小。
CMCOT在高占空比时，不会有次谐波振荡的问题，因此就不需要斜率补偿，而这就使得可选择的电感值范围更大。
降压转换器架构之比较在仅有恒定导通时间控制之架构中，不同输入和输出电压条件下，开关频率的变化范围可能会很大。
然而，立锜CMCOT 转换器的导通(ON) 时间是由一个特殊的电路来控制的，它会慢慢地调整导通时间，以调节平均的开关频率，使其达到所默认的频率。
和电流模式类似的是，在有步阶负载时，电压骤降值ΔV 是和负载步阶的幅度和速率、输出电容和转换器的带宽有关；而所不同的是地方则是，在CMCOT 中，由补偿元件所设定的最大带宽可高于开关频率的1/10。
CMCOT也有一些缺点：由于转换器是藉由改变频率来调节输出电压，所以转换器无法和外部频率同步。
频率控制回路的波形也显示开关频率的改变是和负载的瞬态变化有关。
表二列出了CMCOT 降压转换器的优点和缺点。
表二4. 立锜之ADVANCED-COT (ACOT TM) 降压转换器立锜之Advanced-COT (ACOT TM) 降压转换器之内部功能框图显示于图五。
图五、ACOT 降压转换器之内部功能框图降压转换器架构之比较ACOT TM降压转换器不包含误差放大器或电流检测；而是直接将反饋信号（DC电压值+ 纹波电压）与内部参考电压作比较。
当反饋信号低于参考电压时，会启动一个新的恒定导通(ON) 时间周期，电感电流也因此而上升。
若尚未达到额定之输出电压，在很短的一个遮没周期(blanking period) 之后，即会启动另一导通(ON) 时间周期，一直到电感电流达到所需之负载电流，且输出电压达到额定电压值为止。
传统的COT 转换器需要和电感电流同相位的输出电压纹波，才能稳定地控制开关；如此就需要有高ESR 的输出电容。
为了能使用低ESR 的陶瓷电容，立锜之Advanced-COT 架构会在内部产生一个PSR 脉动信号，并加到来自转换器输出端的纹波和DC 电压；相加之后，再与内部参考电压作比较。
当此相加电压低于参考电压时，比较器会启动导通时间产生器(ON Time Generator)。
输出电压的突然下降随即会产生一个新的导通时间周期，且只要尚未达到额定之输出电压，此转换器可连续地产生新的导通时间周期；而这也就是ACOT 架构之所以能对负载的瞬态变化有极快的反应速度的原因。
内建的特殊锁频回路系统会慢慢调整导通时间，以调节平均的开关频率，使其达到所默认的频率值。
ACOT 转换器之稳态和负载瞬态变化操作之波形显示于图六。
图六、ACOT 转换器之稳态与负载瞬态的波形在负载瞬态变化期间，ACOT 转换器之电压骤降值的近似公式如下：∆V≈(∆I LOAD)2∙L2∙C OUT∙(V IN∙δmax − V OUT)其中，δmax 是转换器在负载瞬态变化期间可达到的最大占空比，且是和导通时间与消隐时间有关的。
ACOT 转换器在快速负载瞬态变化时，频率变化很大。
当某些应用是在一些特定的开关频率波段较敏感时，就必须特别留意动态负载的情形，因为在此情况下的频率变动是最为显著的。
降压转换器架构之比较5. 测量结果比较以下将用三个立锜的产品、分别代表三种架构之低电压降压转换器，且都应用于5V → 1.2V / 1A 的条件下，来作实际的比较：∙RT8059 (1.5MHz/1A 电流模式降压转换器)∙RT8096A (1.5MHz/1A CMCOT 降压转换器)∙RT5784A (1.5MHz/2A ACOT 降压转换器)此三个应用电路所使用之主要元件（如输出电容和电感）都完全相同，所以测量的结果和差异即完全是因不同的控制架构所产生的，也因此可直接作为此三种架构之比较。
转换器是以快速的负载步阶作为测试条件；其中dI/dt 斜率值是仿真MCU Core 及DDR 为负载的情形。
RT8059之应用与测试结果：图七显示立锜之电流模式降压转换器RT8059 的应用电路图；RT8059有内建的补偿电路，且外加的前馈电容C3 可改善反应的时间。
图七、RT8059于5V → 1.2V / 1A的应用降压转换器架构之比较测量结果：（电流模式）RT8059于550mA的快速步阶负载步阶负载的输出波形输出电压骤降值为65mV或5% 在瞬态变化期间，占空比慢慢地改变图九显示立锜之CMCOT 降压转换器RT8096A 的应用电路图；RT8096A 也有内建的补偿电路，且外加的前馈电容C3 可改善反应的时间。
图九、RT8096A于5V → 1.2V / 1A的应用降压转换器架构之比较测量结果：（CMCOT）RT8096A于550mA 的快速步阶负载步阶负载的输出波形输出电压骤降值为49mV或4% 在瞬态变化期间，频率会增加，因此占空比也会增加图十测量结果显示，在5V → 1.2V 的应用中，CMCOT 降压转换器的负载阶跃响应比电流模式降压转换器好，约20％，所以在这方面，二者差异并不大。
当CMCOT 用在需更高降压比的应用时，导通时间会更小，带宽会更高，这时CM 和CMCOT 二者在负载阶跃响应的差异将会更明显。
RT5785A 之应用与测试结果：图十一显示立锜之ACOT 降压转换器RT5785A 的应用电路图；RT5785A 可直接和输出电压VOUT 连接，并用以决定导通(ON) 时间。
无需前馈或其他补偿。
图十一、RT5785A于5V → 1.2V / 1A的应用降压转换器架构之比较测量结果：（ACOT）RT5785A于550mA 的快速步阶负载步阶负载的输出波形输出电压骤降值为24mV 或2% 瞬态变化期间，频率会立即增加，以达到最大占空比图十二所以在此三种架构中，ACOT降压转换器的负载阶跃响应最为优异。
6. 总结当要选择降压转换器来配合实际的应用时，需要考虑对于该应用较为重要的参数。
例如，在应用的负载电流相对稳定的情况下，你可以采用电流模式（Current Mode）的降压转换器。
如果在某些频率之下系统很容易受噪声影响时，可能需要采用电流模式降压转换器，且和外部频率信号同步，以精确设定开关频率。
电流模式转换器的最小导通时间却受到一些限制；因此有高开关频率的电流模式降压转换器不适用在高降压比的应用之中。
如果在应用中，负载的瞬态变化较为适中，可选择CMCOT 架构的降压转换器，使得在负载瞬态变化期间，输出电压的波动可以降低。
CMCOT 转换器在负载瞬态变化的表现比标准电流模式降压转换器好，约20〜30％。
CMCOT 转换器在低占空比的应用中，也不易受噪声影响。
由于它的最小导通时间非常小，CMCOT降压转换器可用于需较高降压比的应用之中。
负载瞬态变化时，可看见CMCOT 转换器开关频率的变化。
如果在应用中，负载的瞬态变化极为快速（如看到负载为CORE 和DDR的情形），最好是选择ACOT降压转换器，其负载瞬变的响应可改善 2 到4 倍，且ACOT 转换器特别适用于低占空比的应用。
由于它的最小导通时间非常小，有高开关频率之ACOT 降压转换器可用于需较高降压比的应用之中。
在负载瞬态变化时，ACOT转换器的开关频率也会有很大的变动。
由于无需回路补偿和斜率补偿，所以ACOT的电路设计是非常简单、有弹性、且非常具成本效益的。
