空调通风管道设计规范要求详解
空调通风管道设计规范要求详解在空调通风系统设计中，通风管道的设计规范要求十分重要。
合理的空调通风管道设计可以保证室内空气质量和舒适度，提高空调系统的能效和工作效率。
本文将详细解析空调通风管道设计规范要求的相关内容，以帮助读者更好地理解和应用这些规范。
【1】管道材料的选择空调通风管道的材料应根据使用环境的特点和要求进行选择。
通常采用的材料包括镀锌钢板、不锈钢板、铝合金板等。
管道内壁应具有一定的光滑度，以减少气流的阻力，并能防止灰尘和污物的附着。
【2】管道尺寸的确定空调通风管道的尺寸设计应根据实际需求和相关规范进行确定。
通常根据风量、风速、管道长度等参数进行计算。
在确定管道尺寸时，还需考虑通风管道与其他设备或构件的连接，确保连接紧密、密封可靠。
【3】管道布局的合理性空调通风管道的布局应考虑到通风系统的整体性能和工作效率。
通风管道应尽量简短，减少转角和分支，以减小阻力损失。
并且，在管道系统中应合理设置不同类型的支、吊架，保证管道的稳定和安全。
【4】管道的隔声与减振设计空调通风管道的隔声与减振设计对保证室内声环境质量至关重要。
通风管道应具有良好的隔音性能，减少噪音对周围环境和居住者的影响。
同时，管道系统应采取适当的减振措施，降低震动和共振。
【5】管道的风阻、泄漏与清洁空调通风管道的风阻损失应在合理范围内，并且应保持良好的气密性。
通过合理设置加压测试和漏风检测，及时发现并修复管道泄漏问题。
此外，定期进行管道清洁和消毒，保证通风系统的卫生和安全。
【6】通风支、吊架与附件的确定通风支、吊架和附件的选用应符合相关标准和规范。
通风支架应能承受管道自重和外部负荷，并保持稳定性。
附件如弯头、三通、法兰、密封件等，应符合通风系统的需要，确保安装牢固、连接可靠。
【7】管道的检测与验收在通风管道系统安装完成后，应进行全面的检测和验收。
检测内容包括管道的风阻测试、泄漏测试、声学性能测试等。
验收合格后，方可正式投入使用，并及时进行管道的维护保养和定期检查。

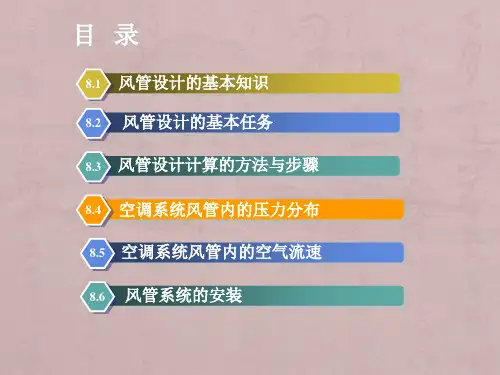

空调风管系统设计
弯头：根据90，R/b=1.0,查附录8-4，得ζ =0.23，弯头局部阻力
p j4 0 .2 3 (1 .2 4 .02)8 /2 2 .3 Pa
渐缩管：渐缩管的扩张角 3045，查附录8-4，得ζ=0.1，渐缩管 的局部阻力 pj50.1(1.24.02)8 /21 Pa
直三通管：根据直三通管的支管断面与干管断面之比为0.64，支管风 量与总风量之比为0.5，查附录8-13，得ζ=0.1，则直三通管的局部阻力
pj60 .1(1 .2 5 .22)/2 1 .6Pa
该管段局部阻力为 P j p j 1 p j 2 p j 3 p j 4 p j 5 p j 6 =10.5+5.99+2.5+2.3+1+1.6 =23.89Pa
8.2 风管设计的基本任务
8.2.1 风管设计原则 应统筹考虑经济、实用两条基本原则
8.2.2 风管设计的基本任务 ☺确定风管的断面形状，选择风管的断面尺寸 ☺计算风管内的阻力损失，保证系统内达到要求的风量分配 ☺选择合适的风机型号
风管的阻力损失△P由沿程阻力损失△Py和局部阻力损失△Pj两部分组
表8-2 各种材料的粗糙度
☺ 局部阻力损失
Pj
v2
2
附录8-4及大量相关手册中，都有各种管件的局部阻力系数计算表。
8.3风管设计计算的方法与步骤
8.3.1 风管水力计算方法
风管的水力计算是在系统和设备布置、风管材料、各送、排风点的位置和风量均 已确定的基础上进行的。 对于低速送风系统，大多采用假定流速法和压损平均法，而高速送风系统则采用 静压复得法。
P (R yl P j)
通风管道的设计计算67页PPT
