喷锚施工技术交底
隧道喷锚支护安全技术交底内容应知应会清单
隧道喷锚支护安全技术交底内容应知应会清单工程名称
支护
施工处工程负责
施工负责人
施工班组技术负责人
交底日期交底内容
隧道喷锚支护安全技术交底1、喷锚支护在模筑衬砌中，为确保安全一般作为临时支护，在新奥法施工中承担80%的应力，对于软弱围岩，喷锚支护一般分两次完成。
初期支护应紧跟开挖完成，对二次支护应在围岩变形和初期支护基本稳定的情况下进行。
2、采用喷锚支护应严格实行光面爆破，尽量消除应力集中现象。
在喷锚前应做松散土石处理，并用高压水冲洗岩面。
喷射砼应采用湿式或潮式喷射，喷射工及其相关人员应穿戴好防护用品。
3、喷射机械应放在安全地带，喷射机上的各种仪表必须完好。
喷射机工作时应先给风，再开机，后送料，结束时待料喷完，先停机后关风，工作过程中应经常检查输料管、出料管是否堵塞，严防高压水、高压风及其它喷射物突然喷出伤人。
4、喷锚支护时，应做好排水处理。
喷锚支护安设钢筋网时，网片应互相搭接并随岩面铺设，钢筋网和锚杆联结牢固，以使喷射砼时充填密实，确保初期支护质量。
5、施作锚杆时，锚杆应尽量垂直岩面，向锚杆孔注浆，压力不宜过高。
6、在进行钢支撑支护时，钢支撑应紧贴岩面，并满足喷射砼的厚度要求，对安装钢支撑应按高处作业要求，对不安全因素制定相应的措施。
7、当发现已锚区围岩有
较大变形或锚杆失效时，应立即在该段增设加强锚杆或钢支撑。
8、进入施工现场的人员必须戴安全帽，穿防滑鞋。
9、隧道内必须有足够的照明设备。
交底人签字接受交底人签字。
喷锚施工技术交底
喷锚施工技术交底喷锚施工技术交底&sqrt;1、坡面在施工前需进行坡面验收，在坡比符合设计要求的情况下进行下一步的施工。
2、在边坡喷气砼前，先清扫防水岩面杂物，去除浮石及收紧的岩石；用高压水冲洗坡面，并使岩面维持一定的湿度。
3、在岩面上确定排水孔位，采用风动凿岩机进行钻孔，钻孔完毕后，将孔内岩粉送风吹干净，安装排水管。
埋设控制喷射砼厚度的标志，铺设钢筋网或土工格栅，并与锚杆联接牢固，其与岩面的间隙控制在30mm。
最后进行喷射砼施工。
喷射砼坡面防护工艺流程如图所示。
喷气砼坡面防水工艺流程混凝土喷射工艺流程喷气砼使用烫式作业方式，厚薄骨料、水泥、水与外加剂等使用强制性式角蕨机拌制。
其施工工艺流程如图所示。
4、施工注意事项：1）.喷气砼的混合料协调比应合乎下列规定：(1).水泥与集料的重量比为1:4~1:4.5；(2).砂率为45%~55%；(3).水灰比为0.40~0.45；(4).速凝剂掺量通过试验确认。
2）.混合料随拌随用，在运输、存放过程中，严禁雨淋、滴水；3）.喷气砼分段、分片，由下而上展开。
下段已擦混凝土与上段的等待擦混凝土的工作面处留一斜面，以便上下之间更好地融合。
作业已经开始时，先制冷，后开机，再给料；完结时，待料涂点后再关机。
喷气过程中要确保光滑已连续供料。
喷气已经开始时，增大喷关至受喷坡面的距离，并调节喷气角度，以确保铁丝网与岩面间混凝土的规整性；4.）喷射后，洒水养护7~10天，喷层周边与末防护坡面的衔接处作好封闭处理。
1）各工种展开上下立体交叉作业时，严禁在同一横向方向操作方式。
2）脚手架的搭设必须符合安全技术规程的规定。
立杆间距、杆件联系、剪刀撑安设要按规定执行，立杆底设垫块并设置安全网、栏杆挡板。
并经有关技术人员检验合格后方可投入使用，脚手架拆除时，下方不得有其他人员。
3）各种脚手架在大风、大雨过后，必须展开检查，辨认出弯曲、下陷、崩扣、松扣现象时，应当及时复原。
4）钢管脚手架的立杆，应垂直稳放在金属底座上，底座应设在坚实的地面上。
锚杆、喷锚安全技术交底
锚杆、喷锚安全技术交底一、锚杆安全技术交底1.1 锚杆定义锚杆是在岩体或土体中用以传递或支撑力的零件，它通常由杆体、端头和固化材料组成，常用于岩土工程的稳定和加固中。
1.2 锚杆传递力的原理锚杆传递力的原理是利用锚杆与土体或岩体间的摩擦力和锚杆与固化材料间的胶结力来实现。
1.3 锚杆技术在工程中的应用锚杆技术在工程中的应用主要包括以下几个方面：1.支撑大型结构：如长隧道、高墙、钢桥等。
2.加固岩土体：如山体、边坡、堡坡等。
3.改良地基：如填土区、地铁车站、桥梁等。
1.4 锚杆检验防范措施为了保障锚杆在使用过程中的安全和可靠性，必要的检验防范措施是必不可少的。
主要措施包括：定期检查锚杆的使用情况；检查锚杆杆身的裂缝情况；检查锚杆与固化材料之间的胶结状况；检测锚杆的抗拉性能；检测锚杆的延性和变形。
二、喷锚安全技术交底2.1 喷锚定义喷锚是将混凝土、水泥砂浆、沥青等物质均匀喷向地表或构筑物表面，形成一种黄土、混凝土、砂岩等的“二次结构体”，从而加固、增强和保护地表或构筑物的一种工艺。
2.2 喷锚技术的应用喷锚技术的应用主要包括以下两个方面：1.加固支护岩体：如山体、边坡、隧道等。
2.保护水利工程：如大坝、坝基、水库、水道等。
2.3 喷锚安全技术措施为了确保喷锚在施工过程中的安全性和可靠性，必要的安全技术措施包括：1.喷锚前对施工现场进行检查和评估，必要时进行地质勘探和测量。
2.确定使用的喷锚材料的品种和质量，并进行试验。
3.确保使用的设备和工具符合安全规定，并进行日常保养和检查。
4.置换式安全带、头盔和护目镜等保护装备的佩戴，以及事故应急措施的准备和训练。
三、锚杆、喷锚安全技术的区别与联系锚杆与喷锚都是岩土工程中常用的支护加固技术，但两者在应用领域和技术原理上有所区别。
锚杆主要用于加固和支撑岩体或土体，强度较高，适用于长期作业，而喷锚主要用于加固和保护地基、水利工程等，适合短期作业。
两者都需要进行必要的安全技术措施和检验防范措施，以确保施工过程的安全性和加固效果。
喷锚安全技术交底
喷锚安全技术交底一、前言喷锚作为矿业、建筑业、交通运输等众多领域中的常用技术之一，应用范围越来越广泛。
喷锚作为一种支护技术，对于保护人员安全、保护物资安全、维护道路、桥梁等工程建设安全至关重要。
但同时，喷锚技术也存在一定的风险，不得注意安全防范就极易导致事故发生。
因此，本文就喷锚安全技术进行简明扼要的交底，以期提高喷锚施工时安全防范意识。
二、喷锚技术的基本原理喷锚技术是指将钢筋等构件与地面或墙壁上的钢筋进行紧密粘结，以达到固定支撑的目的。
其基本定律是：利用高强度的含环氧树脂基体材料使其快速凝固，与外部的钢筋等构件实现紧密连接，形成整体的支撑结构。
喷锚技术是在混凝土结构中直接固定部件的一种有效方法。
通过对超高强的环氧树脂基材料的高压喷涂，将构件与建筑物内部钢筋完美结合，形成整体支撑结构。
实现对于建筑物、隧道、桥梁等建筑工程的牢固支撑。
三、喷锚施工的安全技术1.施工前的准备工作喷锚施工前需要进行如下准备工作：•巩固围挡及检查开挖深度和宽度是否符合设计要求。
•深入了解施工环境，确认地下存在的管线、电缆等对象，避免在施工过程中损害其安全。
•检查喷锚材料、设备、工具、防护用品是否齐全，并确认有无损坏和过期。
•搭建安全保护设施，包括防护栏杆、分隔带、告示牌和安全帽、胶鞋、手套等防护用品。
2.施工中的安全技术喷锚施工中需要注意如下安全技术：•在喷锚施工现场采取警戒措施，设置警戒带、提示牌等防范措施。
•施工区域内建立操作台、堆料场、清理区域等区域，各区域内工人的职责以及细节处理都需要详细交代。
•对于混凝土表面和钢筋表面，需要进行清洗和处理，确保表面干净、无尘、无油，以防止涂料不附着、脱离。
•禁止在喷锚施工现场吸烟或使用明火，保持周边环境整洁卫生。
•施工现场需设置防护栏杆和安全带，确保施工人员的身体安全，防止其从高处坠落或被物体砸伤。
•在施工过程中，要注意喷锚零件的数量和粘贴位置是否符合要求，同时，密切关注材料和设备的使用情况，不得擅自改变施工步骤及规范。
喷锚支护技术交底
喷锚支护技术交底一、工程概述本工程为_____项目，位于_____。
喷锚支护施工区域为_____，支护面积约为_____平方米。
二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解支护区域的地质条件和周边环境。
（2）编制施工方案，明确施工工艺、施工流程和质量控制要点。
（3）进行技术交底，将施工方案和技术要求传达给施工人员。
2、材料准备（1）锚杆：采用_____规格的锚杆，其材质为_____，质量应符合相关标准要求。
（2）钢筋网：选用_____规格的钢筋网，钢筋材质为_____。
（3）喷射混凝土：采用_____强度等级的混凝土，配合比应根据试验确定。
（4）水泥：选用_____品牌的水泥，强度等级为_____。
（5）砂、石子：砂采用中砂，石子粒径为_____，其质量应符合相关标准要求。
3、机械设备准备（1）钻孔设备：选用_____型号的钻孔机，数量为_____台。
（2）喷射设备：采用_____型号的喷射机，数量为_____台。
（3）空压机：配备_____型号的空压机，压力应满足施工要求。
（4）搅拌机：选用_____型号的搅拌机，用于搅拌混凝土。
4、现场准备（1）清理施工区域内的障碍物和杂物，保证施工场地平整。
（2）设置测量控制点，对支护区域进行测量放线，确定锚杆和钢筋网的位置。
（3）在施工现场设置临时排水设施，排除地表水和地下水。
三、施工工艺流程1、土方开挖按照设计要求分层分段进行土方开挖，每层开挖深度不宜超过_____米，每段开挖长度不宜超过_____米。
开挖过程中应注意保护周边环境和已施工的支护结构。
2、修坡土方开挖完成后，采用人工或机械对边坡进行修整，使其坡度符合设计要求，坡面平整度误差不超过_____厘米。
3、钻孔（1）根据设计要求确定锚杆孔位，孔位偏差不超过_____厘米。
（2）采用钻孔机进行钻孔，钻孔直径为_____厘米，钻孔深度应超过锚杆设计长度_____厘米。
（3）钻孔过程中应注意控制钻孔角度和垂直度，偏差不超过_____度。

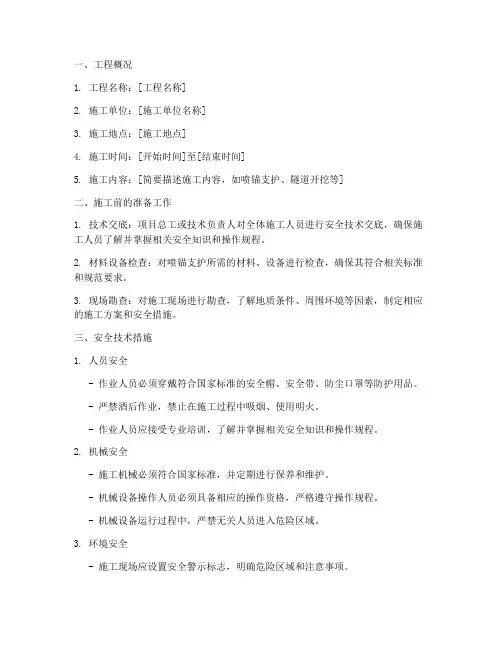

喷锚防护施工安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工时间：[开始时间]至[结束时间]5. 施工内容：[简要描述施工内容，如喷锚支护、隧道开挖等]二、施工前的准备工作1. 技术交底：项目总工或技术负责人对全体施工人员进行安全技术交底，确保施工人员了解并掌握相关安全知识和操作规程。
2. 材料设备检查：对喷锚支护所需的材料、设备进行检查，确保其符合相关标准和规范要求。
3. 现场勘查：对施工现场进行勘查，了解地质条件、周围环境等因素，制定相应的施工方案和安全措施。
三、安全技术措施1. 人员安全- 作业人员必须穿戴符合国家标准的安全帽、安全带、防尘口罩等防护用品。
- 严禁酒后作业，禁止在施工过程中吸烟、使用明火。
- 作业人员应接受专业培训，了解并掌握相关安全知识和操作规程。
2. 机械安全- 施工机械必须符合国家标准，并定期进行保养和维护。
- 机械设备操作人员必须具备相应的操作资格，严格遵守操作规程。
- 机械设备运行过程中，严禁无关人员进入危险区域。
3. 环境安全- 施工现场应设置安全警示标志，明确危险区域和注意事项。
- 严禁在危险区域堆放杂物，保持施工现场整洁有序。
- 施工过程中，应密切关注气象变化，遇有恶劣天气时，应立即停止施工。
4. 施工工艺安全- 喷锚支护施工过程中，应严格按照设计要求进行施工，确保支护效果。
- 严格控制喷锚材料的质量，确保喷锚层厚度、强度等指标符合要求。
- 严禁擅自改变施工工艺，如需调整，应经项目总工或技术负责人批准。
四、安全操作规程1. 作业人员进入施工现场，必须佩戴安全帽、安全带等防护用品。
2. 作业人员应熟悉施工工艺和安全操作规程，确保操作规范。
3. 严禁在施工过程中擅自离开工作岗位，严禁酒后作业。
4. 机械设备操作人员应严格按照操作规程进行操作，确保设备运行安全。
5. 施工过程中，应密切关注施工现场的安全状况，发现安全隐患立即上报并采取措施消除。
安全技术交底(喷锚施工)
表C2.7.6 安全技术交底编号:注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底编号:工程名称中铁城建造安金住里地块棚分部分项工程名称喷锚施工交底内容：4、机具设备：1）机具：空压机、搅拌机、混凝土喷射机等。
2 ）安全防护设施：钢管架、安全帽、安全带、防护手套。
三、工艺流程机械开挖留置土台一人工清理桩间土一桩处理一铺设钢筋网片一设置横向加劲筋一喷射混凝土一养护一转入下个循环土方开挖桩缝人工修面钻孔、植钢筋绑扎钢筋网设置泄水管、设置厚度标记养护喷射混凝土喷射混凝喷锚工艺流程图表C2.7.6 安全技术交底注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底编号:表C2.7.6 安全技术交底编号：注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底交底人（技术人员）接受人签字签字注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底编号：工程名称中铁城建造安金住里地块棚分部分项工程名称喷锚施工交底内容:锚喷支护质量标准和检验方法七、安全要求1、所有参施人员必须进行进场教育，考试合格后方可施工，一线工人应掌握本工种操作注：交底一式两份，交底人、接受人各一份表C2.7.6 安全技术交底注：交底一式两份，交底人、接受人各一份表C2.7.6 安全技术交底编号：工程名称中铁城建造安金住里地块棚分部分项工程名称喷锚施工交底内容：2、施工现场配备洒水器具，指定专人负责洒水降尘和清理浮土。
3、施工中按规定测定喷射区的粉尘浓度，当测定值超过限值时应加强局部通风或采取其他降尘措施。
4、为防止空压机口噪间过大扰民，空压机必须搭设隔间棚，隔间棚必须有足够的空间供空压机散热。
5、为防止大量扬尘，混凝土搅拌机及喷射混凝土下进料机必须搭设防尘棚。
注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底交底内容:交底人（技术人贝） 签字接受人签字交底日期年 月 日注：交底一式两份，交底人、接受人各一份。
喷锚施工安全技术交底
喷锚施工安全技术交底锚喷施工安全技术交底记录工程名称施工单位交底部位交底内容：一、用电安全1、施工现场用电必须严格遵守《建筑工程施工现场用电安全规范GB-93》；严格执行三相五线制，按规范设置漏电保护开关；2、用电设备做到良好的接零和接地，并由持证人员安装操作；3、建立用电安全检查制度，定期对工地的用电情况进行检查，发现隐患及时整改；4、加强晚间施工照明管理，严禁乱拉乱接电线，电缆、电线必须架空，遵守现场用电制度。
二、机械使用安全1、现场所用机械设备的装设必须牢固稳定，运转部位应有安全防护装置。
2、所有机械设备严禁带故障作业，设专人定期进行检查、检修和保养；3、所有设备有专业人员进行操作，特殊工种保证持证上岗，机械操作实行挂牌制度，严格按照操作规程进行操作。
4、各种设备应处于完好状况，张拉设备应牢，试验时应采取防范措施，避免夹具飞出伤人。
北碚区龙凤大道B段二期道路工程重庆坤飞建设（集团）有限公司交底时间三、安全防护措施1、施工人员进入现场应戴安全帽，操作人员应精神集中，遵守有关安全规程。
2、在全部施工阶段要从人员、设备、资料和制度做好充分的准备工作，一旦遇到险情能迅速投入抢险工作。
3、对于雨季施工，要及时了解天气息遇到暴雨天气要委派专人值班，掌握施工现场情况并及时汇报。
4、安全办法有专人按规定统一设置，其他人不得随意拆动。
因工作需要须拆动时，要经过有关人员允许，事后要及时恢复。
5、喷砼浆时，基坑边应用竹篱板隔离以防飞石伤人和灰尘飞扬。
6、注浆、喷浆、电焊人员必须戴上防护眼镜及其他有关防护器具。
7、注浆管路应畅通，防止塞泵、塞管。
8、锚杆各条钢筋的连接要牢固，谨防在张拉时产生脱扣现象。
9、锚杆钻机应安设安全可靠的反力装置。
10、在有地下承压水地层钻进，孔口必须设置可靠的防喷装置，一旦发生漏水涌砂时能及时封住孔口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SG-006 技术交底
工程名称高新区元华路（三环路—绕城高速）
道排工程施工2标段
建设单位成都高投建设开发有限公司
监理单位成都衡泰工程管理有限责任公司施工单位四川忠信建设工程有限公司
交底部位锦城下穿3m以内基坑开挖及
喷锚支护施工交底日期2014.5.10
交底人签字接受人签字
交底内容：
整个下穿段采取明挖施工。
挖掘机开挖自卸车运输，推土机、装载机配合。
支护方式以桩支护为主，3m以内的基坑采用喷锚支护方式。
在基坑开挖和支护过程中，喷锚护壁施工和土石方开挖相互之间交叉进行，分层施工，每层开挖深度为2m左右，每层开挖完成后，立即进行护壁施工，护壁施工完成后，再进行下一层开挖，具体施工如下：
（1）、喷锚护壁施工工艺流程
一般土层段按土方开挖(挖深2m左右)——锚杆施工——挂钢筋网——喷射砼（C20
砼厚150mm）——封闭管口——压力注浆——土方开挖，进行循环作业。
当施工至砂层或砂卵石层时，则按挂钢筋网——喷射砼——锚杆施工——封闭管口——压力注浆——土方开挖进行作业，以防震动垮塌。
（2）、施工方案
①、开挖放线
按设计和基础施工的要求放线，并按预留1.0m考虑施工操作空间。
土方以1：0.75开挖，机械开挖后留10cm余量由人工修坡。
②、锚杆
A、锚杆孔位放线：各排锚杆之间的间距为1.5m，各锚杆的孔位偏差不得超过20cm。
在施工锚杆时应了解周边管线，避免破坏其它管线。
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。
四川省建设厅制。
