基本建模过程简介
数学建模流程
数学建模流程数学建模是指通过材料、理论、方法等综合分析来获取问题的内在规律及其运行机制，并通过运用数学工具和算法来解决实际问题的过程。
数学建模流程主要包括问题分析、模型建立、模型求解和模型评价四个步骤。
问题分析是数学建模的第一步。
在这一步中，需要准确理解问题陈述，并确定问题的具体要求。
在分析问题时，要对问题的背景、目标、约束条件、变量等因素作适当的调研和分析。
问题分析的关键是抽象问题，即将实际问题转化为数学问题。
模型建立是数学建模的核心步骤之一。
在这一步中，需要根据问题的特点选择合适的数学模型。
数学模型由问题变量、约束条件以及目标函数等要素构成。
建立模型的过程需要运用数学知识和技巧，例如微积分、概率统计、线性代数等。
模型的建立要建立在严格的数学推理基础上，确保模型的合理性和准确性。
模型求解是数学建模的重要步骤之一。
在这一步中，需要确定求解模型的方法和算法。
数学建模常用的求解方法有解析法、数值法和优化算法等。
根据具体问题的特点和难度，在数学分析和计算机编程等方面运用相应的方法和技术进行求解。
求解模型的过程中，需要进行一系列的计算和推理，同时要对求解结果进行判断和验证，确保结果的可靠性。
模型评价是数学建模的最后一步。
在这一步中，需要对模型的结果进行评价和分析。
模型评价的目的是检验和验证模型的有效性和适用性。
评价模型的标准通常有模型拟合度、模拟误差、模拟精度等。
通过评价模型，可以得出结论和建议，为实际问题的决策和解决提供参考。
总体而言，数学建模是一个循序渐进的过程，需要将抽象的实际问题转化为数学问题，并运用数学知识和方法进行建模和求解，最后通过对模型结果进行评价和分析，得出相关结论和建议。
数学建模的流程不仅需要运用严谨的数学思维和逻辑推理，还需要具备良好的问题分析和综合分析能力，以及熟练的数学计算和计算机模拟技术。
只有在完整的数学建模流程中，才能得到准确、有效的问题解决方案。
数学建模的基本步骤
数学建模的基本步骤一、数学建模题目1）以社会，经济，管理，环境，自然现象等现代科学中出现的新问题为背景，一般都有一个比较确切的现实问题。
2）给出若干假设条件：1. 只有过程、规则等定性假设；2. 给出若干实测或统计数据；3. 给出若干参数或图形等。
根据问题要求给出问题的优化解决方案或预测结果等。
根据问题要求题目一般可分为优化问题、统计问题或者二者结合的统计优化问题，优化问题一般需要对问题进行优化求解找出最优或近似最优方案，统计问题一般具有大量的数据需要处理，寻找一个好的处理方法非常重要。
二、建模思路方法1、机理分析根据问题的要求、限制条件、规则假设建立规划模型，寻找合适的寻优算法进行求解或利用比例分析、代数方法、微分方程等分析方法从基本物理规律以及给出的资料数据来推导出变量之间函数关系。
2、数据分析法对大量的观测数据进行统计分析，寻求规律建立数学模型，采用的分析方法一般有：1）. 回归分析法(数理统计方法)-用于对函数f（x）的一组观测值（xi,fi）i=1,2,…,n，确定函数的表达式。
2）. 时序分析法--处理的是动态的时间序列相关数据，又称为过程统计方法。
3）、多元统计分析（聚类分析、判别分析、因子分析、主成分分析、生存数据分析）。
3、计算机仿真（又称统计估计方法）：根据实际问题的要求由计算机产生随机变量对动态行为进行比较逼真的模仿，观察在某种规则限制下的仿真结果（如蒙特卡罗模拟）。
三、模型求解：模型建好了，模型的求解也是一个重要的方面，一个好的求解算法与一个合适的求解软件的选择至关重要，常用求解软件有m atlab，mathema tica，lingo，lindo，spss，sas等数学软件以及c/c++等编程工具。
Lingo、lindo一般用于优化问题的求解，spss，sas一般用于统计问题的求解，matlab，mathema tica功能较为综合，分别擅长数值运算与符号运算。
建模过程的步骤
建模过程的步骤建模过程是指将实际问题抽象化，以便理解问题的关键特征和问题的性质，并通过建立一个模型来描述和解决问题的过程。
建模过程一般包括以下几个步骤：1.理解问题：在建模之前，我们首先需要充分理解实际问题，包括问题的背景、目标、限制条件等。
通过与问题相关的领域专家和利益相关者的讨论和交流，可以更好地理解问题的关键要素。
2.问题分析：在理解问题的基础上，我们需要对问题进行分析。
这包括确定问题的范围、目标和约束条件，以及分析问题的关键要素、关联关系和影响因素。
通过问题分析，可以确定建模所需的数据和变量，并帮助我们更好地掌握问题的整体结构。
3. 选择建模方法：根据问题的性质和要求，在建模过程中选择合适的建模方法。
常见的建模方法包括数学建模、统计建模、系统动力学、Agent-based模型等。
不同的建模方法适用于不同类型的问题，因此需要根据实际情况选择合适的方法。
4.数据收集与处理：建模所需的数据通常需要从实际问题中收集和处理。
数据的收集可以通过调查问卷、实验、观察和现有的数据源等多种方式进行。
在数据收集之后，还需要对数据进行处理，包括数据清洗、数据转换和数据分析等，以便使用这些数据进行建模。
5.建立数学模型：在收集和处理数据之后，可以开始建立数学模型。
数学模型通常由一组数学方程和变量组成，用于描述问题的关键特征和关系。
根据具体问题，可以选择不同的数学模型，例如线性模型、非线性模型、离散模型、连续模型等。
6.模型求解与评估：在建立数学模型之后，需要对模型进行求解和评估。
对于数学模型，可以使用数值方法、优化方法、模拟方法等进行求解。
求解结果可以用于评估模型的有效性和适用性，以及对实际问题的解释力和预测能力进行评估。
7.模型分析与优化：在对模型进行求解和评估之后，可以对模型进行分析和优化。
模型分析可以帮助我们理解模型的行为和特征，以及模型的局限性和改进空间。
模型优化可以通过调整模型的参数和结构，以提高模型的预测能力和决策效果。
3d建模的基本步骤
3d建模的基本步骤3D建模是一种将现实世界中的物体或场景通过计算机技术转化为虚拟三维模型的过程。
它在许多领域中得到广泛应用，如游戏开发、电影制作、工业设计等。
下面将介绍3D建模的基本步骤。
第一步：确定建模目标和需求在进行3D建模之前，首先需要确定建模的目标和需求。
例如，是要建模一个动物、一个建筑物还是一个机械设备？需要建模的细节和精度是多少？这些因素都将影响建模的方法和步骤。
第二步：收集参考资料为了使建模结果更加准确和真实，需要收集与建模对象相关的参考资料。
这些资料可以是照片、插图、图纸或实物等。
通过研究这些参考资料，可以更好地理解建模对象的形状、细节和纹理。
第三步：选择建模软件在进行3D建模之前，需要选择合适的建模软件。
市面上有许多不同的建模软件可供选择，如3ds Max、Maya、Blender等。
根据自己的需求和技能水平选择合适的软件进行建模。
第四步：创建基本几何体在进行详细建模之前，通常需要先创建一些基本的几何体，如立方体、球体、圆柱体等。
这些基本几何体可以作为建模的基础，通过变形、组合和切割等操作来逐步构建出复杂的模型。
第五步：建立模型的整体结构根据参考资料和建模需求，开始建立模型的整体结构。
可以使用建模软件提供的各种工具和技术，如拉伸、旋转、缩放、分割等，逐步塑造出模型的形状和外观。
第六步：添加细节和纹理在建立模型的基本结构之后，可以开始添加细节和纹理。
这包括添加模型的细节特征，如边缘、凹凸、纹理等，以及给模型上色或贴图，使其更加真实和逼真。
第七步：优化模型在完成建模之后，需要对模型进行优化。
这包括检查模型的拓扑结构是否正确、是否存在不必要的面片和顶点等。
优化模型可以提高其性能和渲染效果。
第八步：导出和应用模型完成建模和优化之后，可以将模型导出为常见的3D文件格式，如.obj、.fbx、.stl等。
然后，可以将模型应用到相关的领域中，如游戏引擎、渲染软件等，实现其真实显示和应用效果。
常见的三维建模流程
常见的三维建模流程三维建模是指使用计算机图形学技术来创建虚拟三维对象的过程。
它在许多领域都有广泛应用，如电影、游戏、建筑、工业设计等。
下面是常见的三维建模流程：1.规划阶段：在开始建模之前，需要先进行规划。
这一阶段中，需要明确建模的目标和要求，确定需要建模的对象的形状、尺寸、材质等。
同时，还需要考虑对象的用途和场景，为后续的建模工作做出合理的决策。
2.参考收集：在建模之前，通常需要收集一些参考资料，以便更好地理解和模拟对象。
这些参考资料可以是真实世界中的物体、照片、绘画、手绘草图等。
通过收集参考资料，可以有利于建模师更准确地把握对象的形状和材质特征。
3.概念设计：在开始具体建模之前，通常需要进行概念设计。
这一阶段中，建模师会用手绘草图或简单的几何体模型来表达自己对对象的初步设计构思。
概念设计有助于理清思路和构思，为后续具体建模提供框架。
4.建模软件设置：在进行具体建模之前，需要先进行建模软件的设置。
建模软件通常提供了各种建模工具和选项，通过设置不同的参数和选项，可以对建模流程和结果进行控制和调整。
建模软件设置涉及到单位选择、坐标系设置、单位尺度设定等。
5.几何建模：几何建模是三维建模的核心过程。
在这一阶段中，建模师使用建模软件提供的各种几何建模工具和操作，逐步构建出对象的形状。
具体的建模方法有很多，如使用基本几何体进行建模、使用动态模型构造进行建模、使用曲面建模等。
建模师需要根据对象的形状和特征选择合适的建模方法。
6.纹理映射：在完成几何建模之后，建模师需要给模型上色或添加纹理。
这一阶段称为纹理映射。
建模软件通常提供了纹理映射工具和材质库，建模师可以使用这些工具和资源来细化模型的外观。
纹理映射可以通过将图像或材质贴在模型表面来实现，以增加真实感和细节。
7.灯光设置：灯光设置是为模型添加适当的光照效果，使其在渲染过程中看起来更加真实。
通过设置不同的光源类型、光照强度、光照颜色等参数，建模师可以调整模型的阴影、高光反射、环境光等效果，以达到所需的效果。
建模的基本过程

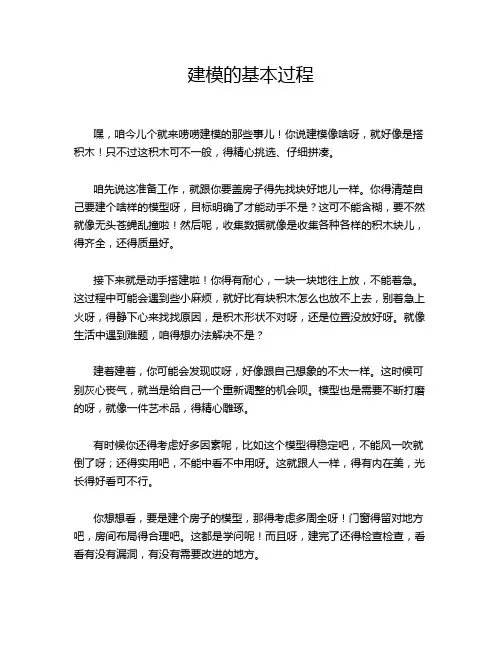

建模的基本过程嘿，咱今儿个就来唠唠建模的那些事儿！你说建模像啥呀，就好像是搭积木！只不过这积木可不一般，得精心挑选、仔细拼凑。
咱先说这准备工作，就跟你要盖房子得先找块好地儿一样。
你得清楚自己要建个啥样的模型呀，目标明确了才能动手不是？这可不能含糊，要不然就像无头苍蝇乱撞啦！然后呢，收集数据就像是收集各种各样的积木块儿，得齐全，还得质量好。
接下来就是动手搭建啦！你得有耐心，一块一块地往上放，不能着急。
这过程中可能会遇到些小麻烦，就好比有块积木怎么也放不上去，别着急上火呀，得静下心来找找原因，是积木形状不对呀，还是位置没放好呀。
就像生活中遇到难题，咱得想办法解决不是？建着建着，你可能会发现哎呀，好像跟自己想象的不太一样。
这时候可别灰心丧气，就当是给自己一个重新调整的机会呗。
模型也是需要不断打磨的呀，就像一件艺术品，得精心雕琢。
有时候你还得考虑好多因素呢，比如这个模型得稳定吧，不能风一吹就倒了呀；还得实用吧，不能中看不中用呀。
这就跟人一样，得有内在美，光长得好看可不行。
你想想看，要是建个房子的模型，那得考虑多周全呀！门窗得留对地方吧，房间布局得合理吧。
这都是学问呢！而且呀，建完了还得检查检查，看看有没有漏洞，有没有需要改进的地方。
建模可不只是技术活，还得有创造力呢！你得能想出别人想不到的点子，让你的模型与众不同。
这就好像是在一群人中，你得有自己的闪光点，让人一下子就记住你。
咱再说说这模型的用途，那可多了去了。
可以用来解决实际问题呀，可以用来预测未来呀，厉害吧！就好像你有了一把神奇的钥匙，能打开好多扇门。
总之呢，建模是个有趣又有挑战性的事儿。
你得有热情，还得有毅力。
别害怕犯错，犯错了咱就改，没啥大不了的。
你说，咱要是能建出一个超级棒的模型，那得多有成就感呀！是不是？就这么干吧，让我们在建模的世界里尽情遨游！。
大数据建模的基本过程
大数据建模的基本过程大数据建模是指通过对大规模数据集进行分析和处理，从而获取有价值的洞察和知识的过程。
大数据建模通常涉及多种技术和工具，包括数据挖掘、机器学习、统计分析等。
在实际应用中，大数据建模可以帮助企业发现潜在的商业价值、预测未来趋势、优化业务流程等。
大数据建模的基本过程通常包括以下几个主要步骤：数据收集、数据清洗、特征工程、模型训练和模型评估。
这些步骤在整个建模过程中起着至关重要的作用，没有一步是可或缺的。
下面将详细介绍大数据建模的基本过程。
1.数据收集数据收集是大数据建模的第一步，也是最为关键的一步。
在数据收集阶段，需要从各种数据源中采集数据，包括结构化数据（如数据库中的表格数据）、非结构化数据（如文档、图片、视频等）以及半结构化数据（如XML文件、JSON数据等）。
这些数据可以来自于企业内部的系统、外部数据提供商、开放数据源等。
在数据收集阶段，需要考虑的问题包括数据的质量、数据的可靠性、数据的完整性等。
如果数据收集的质量不好，后续的分析和建模结果也会受到影响。
因此，在数据收集阶段需要对数据进行初步的质量评估和清洗。
2.数据清洗数据清洗是指对收集到的数据进行处理，以保证数据的质量和可用性。
在数据清洗阶段，通常会涉及到以下几个方面的工作：（1）数据去重：如果数据中存在重复记录，需要对数据进行去重处理，以确保数据的唯一性。
（2）数据填充：如果数据中存在缺失值，需要对缺失值进行填充，以防止对后续分析造成影响。
（3）数据转换：有些数据可能需要进行转换，以适应建模算法的需求。
比如将文本数据转换为数值型数据，以便于进行后续的分析。
（4）异常值处理：如果数据中存在异常值，需要对异常值进行处理，以避免对建模结果造成干扰。
数据清洗的主要目的是确保数据的准确性和一致性，为后续的分析和建模工作提供可靠的数据基础。
3.特征工程特征工程是指对数据中的特征进行提取、创造和转换，以便于建模算法的需求。
在特征工程阶段，通常会涉及到以下几个工作：（1）特征提取：从原始数据中提取出与建模目标相关的特征，以辅助后续的分析和建模。
大数据建模的基本过程
大数据建模的基本过程大数据建模的基本过程是指利用大数据技术和工具对大数据进行分析、处理和建模的步骤。
大数据建模的基本过程包括数据准备、数据清洗、数据探索、特征选择、建模和评估等步骤。
1.数据准备数据准备是大数据建模的第一步，它包括收集、提取和存储数据。
在这一步中，需要从多个数据源中收集数据，并将数据提取出来，存储到合适的存储系统中，例如Hadoop、Spark等。
此外，还需要对数据进行预处理，以确保数据的完整性和准确性。
2.数据清洗数据清洗是大数据建模的关键步骤之一，它是指对数据进行清洗和整理，以去除不完整、不准确和不一致的数据。
在这一步中，需要使用数据清洗工具，对数据进行校验、去重、填充缺失值等操作，以保证数据的质量和完整性。
3.数据探索数据探索是大数据建模的另一个重要步骤，它是指对数据进行探索和分析，以发现数据中的相关性、趋势和规律。
在这一步中，可以使用数据可视化工具和统计分析工具，对数据进行分析和探索，以获取数据的特征和规律。
4.特征选择特征选择是大数据建模的关键步骤之一，它是指从大量的特征中选择出对建模有意义的特征。
在这一步中，需要使用特征选择工具和算法，对数据中的特征进行评估和选择，以筛选出对建模有用的特征。
5.建模建模是大数据建模的核心步骤，它是指利用已选取的特征和数据，构建数学模型来描述数据的关系和规律。
在这一步中，可以使用机器学习算法和深度学习算法，对数据进行建模和预测，以发现数据中的规律和趋势。
6.评估评估是大数据建模的最后一步，它是指对建模结果进行评估和验证，以确定模型的准确性和可信度。
在这一步中，需要使用评估指标和统计方法，对建模结果进行评估和验证，以确保模型的质量和稳定性。
总结起来，大数据建模的基本过程包括数据准备、数据清洗、数据探索、特征选择、建模和评估等步骤。
这些步骤是相互关联的，需要结合实际问题和数据特点来进行综合分析和建模。
同时，大数据建模还需要借助大数据技术和工具，如Hadoop、Spark、Python、R等，进行数据处理和建模，以提高建模效率和质量。
