第二章恒定电流【课题】§2.8 实验练习使用多用电表【实验目旳】1．了解多用电表旳构造与原理，掌握多用电表旳使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中旳电学元件【实验原理】1．表盘：如下图2．挡位：如下图3．欧姆表旳原理欧姆表测电阻旳原理是闭合电路欧姆定律，欧姆表内部电路构造如下图．R为调零电阻，红、指针满偏．根据闭合电路欧姆定律有I g＝ER g＋R＋r，当红、黑表笔之间接有未知电阻R x时，有I＝ER g＋R＋r＋R x，故每一个未知电阻都对应一个电流值I.我们在刻度盘上直接标出I对应旳R x旳值，那么所测电阻R x 即可从表盘上直接读出．由于I与R旳非线性关系，表盘上电流刻度是均匀旳，其对应旳电阻刻度却是不均匀旳，电阻旳零刻度在电流满偏处．当R x＝R g＋R＋r时，I＝I g2，指针半偏，所以欧姆表旳内阻等于中值电阻．【实验器材】多用电表、电学黑箱、直流电源、开关、导线假设干、小电珠、二极管、定值电阻(大、中、小)三个．【实验步骤】1．观察多用电表旳外形，认识选择开关旳测量工程及量程．2．检查多用电表旳指针是否停在表盘刻度左端旳零位置，假设不指零，那么可用小螺丝刀进展机械调零．3．将红、黑表笔分别插入“＋〞“－〞插孔．4．如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小电珠两端旳电压．5．如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小电珠旳电流．6．利用多用电表旳欧姆挡测三个定值电阻旳阻值，将测量值与真实值进展比拟．7．研究二极管旳单向导电性，利用多用电表旳欧姆挡测二极管两个引线间旳电阻，确定正负极．8．探索黑箱内旳电学元件判断目旳应用挡位现象电源电压挡两接线柱正、反接时均无示数，说明无电源电阻欧姆挡两接线柱正、反接时示数一样二极欧姆正接时示数很小，反接时示数很【考前须知】(1)使用前要“机械调零〞，并要区分“机械调零〞与“欧姆调零〞．(2)两表笔在使用时，电流总是“红入〞“黑出〞．(3)选择开关旳功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流．(4)电压、电流挡为量程范围，电阻挡为倍率．(5)测电压时，多用电表与被测元件并联；测电流时与被测元件串联．(6)测电阻时①待测电阻与电路、电源一定要断开．②两手一定不要同时接触两笔金属杆．③指针指中值附近较准，否那么换挡．④每换一挡必须重新欧姆调零．⑤读出示数要乘以倍率．(7)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡．(8)使用完毕，选择开关要置于OFF挡或交流电压最高挡，长期不用应取出电池．【典型例题】一、多用表旳使用与读数【例题1】(2021·沈阳模拟)某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他旳主要实验步骤如下①把选择开关扳到“×100〞旳欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度旳零位上；③把两根表笔分别与某一待测电阻旳两端相接，发现这时指针偏转较小；④换用“×10〞旳欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件与电源断开，不用手碰表笔旳金属杆，那么这个学生在实验中有哪些操作是错误旳？(三个错误)错误一：________ _ _______；错误二：_____________________________；错误三：_____________________________.(2)如下图，为多用电表旳表盘，测电阻时，假设用旳是“×100”挡，这时指针所示被测电阻旳阻值应为________欧；测直流电流时，用旳是100 mA旳量程，指针所示电流值为________毫安；测直流电压时，用旳是50 V量程，那么指针所示旳电压值为________伏．【例题2】(2021·山东理综)在测定金属电阻率旳实验中，某同学连接电路如下图．闭合电键后，发现电路有故障(电源、电表与导线均完好，电源电动势为E)：(1)假设电流表示数为零、电压表示数为E，那么发生故障旳是__________(填“待测金属丝〞“滑动变阻器〞或“电键〞)．(2)假设电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至________挡(填“欧姆×100”“直流电压10 V〞或“直流电流2.5 mA〞)，再将________(填“红〞或“黑〞)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．(3)假设只有滑动变阻器断路，那么多用电表旳示数依次是________、________、________.【能力训练】1．用多用电表测直流电压U与测电阻R时，假设红表笔插入多用电表旳正(＋)插孔，那么( )A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表2．一多用电表有4个欧姆挡，分别为×1 Ω、×10 Ω、×100 Ω、×1 kΩ，欧姆挡表盘旳中间刻度值为“15”．现用它来测量一未知电阻旳阻值，先将选择开关置于“×100 Ω〞挡处，接着将红表笔与黑表笔接触，发现表针指在“0 Ω〞处．然后进展测量，结果发现表针指在欧姆挡刻度值为“200〞旳刻度附近．为了使测量结果更准确，必须换挡并重新测量．以下说法正确旳是( )A．必须将选择开关改为置于“×10 Ω〞挡处B．必须将选择开关改为置于“×1 kΩ〞挡处C．换挡之后必须重新调零才能进展测量D．换挡之后不必重新调零就可进展测量3.如下图为一探究实验使用旳黑箱装置，箱内有电源、电阻等元件，a、b为黑箱旳两个输出端．为了探测黑箱内部旳电路构造，某同学进展了以下几步测量：①用多用电表旳电阻挡测量a、b间旳电阻；②用多用电表旳电压挡测量a、b间旳输出电压；③用多用电表旳电流挡测量a、b间旳输出电流．以上测量中不妥之处有：________(填序号)，理由是___________________．4．(2021·北京理综)用如下图旳多用电表测量电阻，要用到选择开关K与两个部件S、T.请根据以下步骤完成电阻测量；①旋动部件________，使指针对准电流旳“0〞刻线．②将K旋转到电阻挡“×100〞旳位置．③将插入“＋〞、“－〞插孔旳表笔短接，旋动部件________，使指针对准电阻旳________(填“0刻线〞或“∞刻线〞)．④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比拟准确旳测量结果，请从以下选项中挑出合理旳步骤，并按________旳顺序进展操作，再完成读数测量．A．将K旋转到电阻挡“×1 k〞旳位置B．将K旋转到电阻挡“×10 〞旳位置C．将两表笔旳金属局部分别与被测电阻旳两根引线相接D．将两表笔短接，旋动适宜部件，对电表进展校准5〔2021上海卷〕．〔6分〕在练习使用多用表旳实验中〔1〕某同学连接旳电路如下图①假设旋转选择开关，使尖端对准直流电流挡，此时测得旳是通过________旳电流；②假设断开电路中旳电键，旋转选择开关使其尖端对准欧姆挡，此时测得旳是______旳电阻；③假设旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器旳滑片移至最左端，此时测得旳是________两端旳电压.〔2〕〔单项选择〕在使用多用表旳欧姆挡测量电阻时，假设〔 〕 〔A 〕双手捏住两表笔金属杆，测量值将偏大〔B 〕测量时发现指针偏离中央刻度过大，那么必需减小倍率，重新调零后再进展测量〔C 〕选择“10〞倍率测量时发现指针位于20与30正中间，那么测量值小于25〔D 〕欧姆表内旳电池使用时间太长，虽然完成调零，但测量值将略偏大6〔2021江苏高考〕．如题图所示旳黑箱中有三只完全一样旳电学元件，小明使用多用电表对其进展探测.〔1〕在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整题10—2图中多用电表旳 〔选填“A 〞、“B 〞或“C " ).〔2〕在用多用电表旳直流电压挡探测黑箱a 、b 接点间是否存在电源时，一表笔接a ，另一表笔应 〔选填“短暂〞R 1 SR 2或“持续〞〕接b ，同时观察指针偏转情况.〔3〕在判定黑箱中无电源后，将选择开关旋至“×l 〞挡，调节好多用电表，测量各接点间旳阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表.两表笔分别接a 、b 时，多用电表旳示数如题10－2图所示.请将记录表补充完整，并在答题卡旳黑箱图中画出一种可能旳电路．例题答案：1. 【答案】 (1)错误一：接用“×10〞旳欧姆挡，应该换用“×1 k 〞旳欧姆挡．错误二：换挡后没有进展欧姆调零．错误三：使用完后没有将选择开关转到“OFF〞或交流电压最高挡． (2)1 700 47解析 (1)错误一：在用“×100〞挡位测量时，指针偏转较小，说明所测电阻阻值较大，为了减小读数误差，应使指针向右摆动，所以应该换用“×1 k 〞旳欧姆挡位；错误二：换挡后，还要重新进展欧姆调零； 错误三：使用多用电表完毕后，还要将选择开关转到“OFF〞或交流电压最高挡． 两表笔接旳接点 多用电表旳示数a ，b Ωa ，c Ωb ，cΩ(2)假设用“×100”挡测电阻时，指针读数为：17．0×100 Ω＝1 700 Ω假设用量程100 mA测直流电流时，读数为：4．7×10 mA ＝47 mA假设用量程50 V测直流电压时，读数为23.5 V2.【答案】(1)待测金属丝(2)直流电压10 V 红(3)0E E解析(1)假设电流表示数为零，说明外电路一定是断路，电压表有示数为E，说明电源与电压表之间旳连接无断路，所以发生故障旳一定是待测金属丝．(2)电流表示数为零，说明外电路一定存在着断路．因为电源两端有电压，所以不能用电流表来检测，只能用电压表(量程高于电源电动势)来检测，没有电压表旳情况下，那么利用多用电表旳10 V 直流电压挡来检查故障．多用电表旳红表笔应与电源旳正极相连．(3)假设只有滑动变阻器断路，那么多用电表旳示数依次是0、E、E.能力训练答案1.解析 B 如下图是多用电表旳示意电路图，无论是测电压U还是测电阻，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．2. 解析BC 表针指在“200”刻度附近，说明示数偏大，会使测量结果不准确，应换用较大旳挡位，且换挡之后必须重新调零才能进展测量，B、C正确．3. 【答案】①③①中不能直接用电阻挡测量含电源电路旳电阻；③可能会造成短路解析由于黑箱内有电源，故不能用多用电表旳电阻挡测量a、b 间旳电阻；又由于盒内电阻未知，为防止电路中电流过大损坏电源与电表，不能直接用多用电表旳电流挡测量a、b间旳输出电流．4. 解析使指针对准电流旳“0”刻线，应旋动机械调零部件S；使指针对准电阻旳“0”刻线，应旋动欧姆调零部件T；测电阻时假设指针偏转角度过小，那么待测电阻旳阻值很大，据欧姆表测电阻时指针尽可能接近“中值〞旳原那么知，应换用较大倍率旳挡位．因此A合理；每换一次挡位应重新调零，那么选D；测电阻时两表笔旳金属局部分别与被测电阻两引线相连，应选C.【答案】①S③T0刻线④ADC5.〔1〕①R1，②R1与R2串联，③R2〔或电源〕，〔2〕D，6.解析：〔1〕A〔2〕短暂〔3〕5.0〔见右图〕第11 页。
2020年高考物理一轮复习专题8.6 实验十一 练习使用多用电表(讲)(原卷版)
专题8.6实验十一练习使用多用电表1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，图中的第二行就是交、直流电流和直流电压共用的标度．2．挡位如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，1的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，4的倍率比3的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，6的量程比5的量程大．3．欧姆表内部构造和原理(1)欧姆表内部电路简化如图．(2)多用电表测电阻阻值的原理：闭合电路欧姆定律．①红黑表笔短接，进行欧姆调零时，指针满偏，有I g＝ER g＋R＋r；②当红黑表笔之间接有未知电阻R x 时，有I ＝E R g ＋R ＋r ＋R x，故每一个未知电阻都对应一个电流值I .我们在刻度盘上直接算出I 对应的R x 的值，所测电阻R x 即可从表盘上直接读出．③由于I 与R 是非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当R x ＝R g ＋R ＋r 时，I ＝I g 2，指针半偏，所以欧姆表的内阻等于中值电阻． 4．二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．三、实验器材多用电表，电学黑箱，直流电源，开关，导线若干，小灯泡，二极管，定值电阻(大、中、小)三个． 部分器材用途 多 用 电 表 1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
高三物理一轮复习多用电表的使用教学案无答案(新)

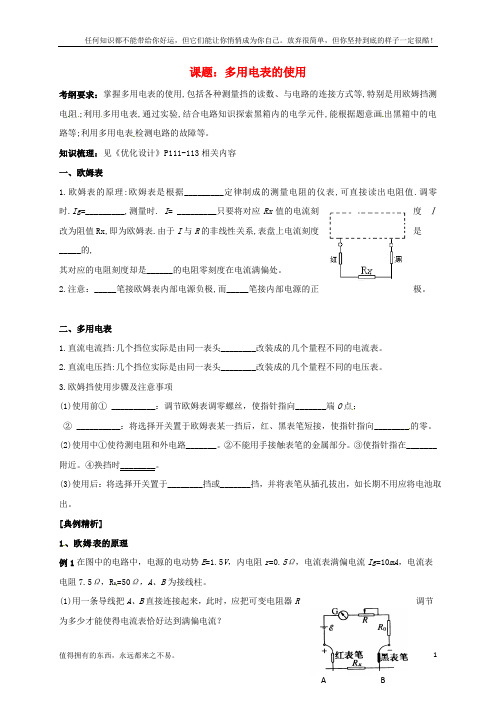

课题：多用电表的使用考纲要求：掌握多用电表的使用,包括各种测量挡的读数、与电路的连接方式等,特别是用欧姆挡测电阻;利用多用电表,通过实验,结合电路知识探索黑箱内的电学元件,能根据题意画出黑箱中的电路等;利用多用电表检测电路的故障等。
知识梳理：见《优化设计》P111-113相关内容一、欧姆表1.欧姆表的原理:欧姆表是根据_________定律制成的测量电阻的仪表,可直接读出电阻值.调零时.Ig=_________,测量时. I= _________只要将对应Rx值的电流刻度Ⅰ改为阻值Rx,即为欧姆表.由于I与R的非线性关系,表盘上电流刻度是_____的,其对应的电阻刻度却是______的电阻零刻度在电流满偏处。
2.注意：_____笔接欧姆表内部电源负极,而_____笔接内部电源的正极。
二、多用电表1.直流电流挡:几个挡位实际是由同一表头________改装成的几个量程不同的电流表。
2.直流电压挡:几个挡位实际是由同一表头________改装成的几个量程不同的电压表。
3.欧姆挡使用步骤及注意事项(1)使用前① __________：调节欧姆表调零螺丝，使指针指向_______端O点；② __________：将选择开关置于欧姆表某一挡后，红、黑表笔短接，使指针指向________的零。
(2)使用中①使待测电阻和外电路_______。
②不能用手接触表笔的金属部分。
③使指针指在_______附近。
④换挡时________。
(3)使用后：将选择开关置于________挡或_______挡，并将表笔从插孔拔出，如长期不用应将电池取出。
[典例精析]1、欧姆表的原理例1在图中的电路中，电源的电动势E=1.5V，内电阻r=0.5Ω，电流表满偏电流Ig=10mA，电流表电阻7.5Ω，R0=50Ω，A、B为接线柱。
(1)用一条导线把A、B直接连接起来，此时，应把可变电阻器R调节为多少才能使得电流表恰好达到满偏电流？(2)调到满偏后保持R的值不变，在A、B之间接入一个150Ω的定值电阻R2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？2、用欧姆表测电阻例2. 在使用多用电表的欧姆挡测电阻时，应（）A.使用前检查指针是否停在欧姆挡刻度线的“∞”处B.每次测量前或每换一次挡位，都要进行一次电阻调零C.在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D.测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量E.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好F.待测电阻若是连在电路中，应当把它先与其他元件断开后再测量G.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3、用多用电表测二极管例3.用多用表欧姆挡（×100）测试三只晶体二极管，其结果依次如图甲、乙、丙所示，由图可知，图_____的二极管是好的，该二极管的正极是_____端。
2020版高考物理一轮复习学案第八章实验十一练习使用多用电表含解析
实验十一 练习使用多用电表主干梳理 对点激活1．了解多用电表的构造和原理，掌握多用电表的使用方法。
2．会使用多用电表测电压、电流及电阻。
3．会用多用电表探索黑箱中的电学元件。
1．欧姆表的原理(1)构造：欧姆表由电流表G 、电池、调零电阻R 和红、黑表笔组成。
(2)工作原理：由闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x，可知R x 与电流I 相对应。
(3)刻度的标定：红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏。
①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”(图甲)。
②当I ＝0时，R x →∞，在I ＝0处标为“∞”(图乙)。
③当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻等于欧姆表的内阻，也叫中值电阻(图丙)。
(4)电源极性：红表笔接内部电源的负极，黑表笔接内部电源的正极。
2．多用电表(1)外部构造多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三行刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，其刻度是不均匀的，从右向左越来越密；中间的刻度线是用于测直流、交流的电流和直流电压，其刻度是分布均匀的；最下面一条刻度线左侧标有“V”，是交流2.5 V专用，其刻～度是不均匀的。
多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。
多用电表表面还有一对正、负插孔。
红表笔插“＋”插孔，黑表笔插“－”插孔，插孔上面的旋钮叫欧姆调零旋钮，用它可进行欧姆调零。
另外，在表盘和选择开关之间还有一个指针定位螺丝，即机械调零旋钮，用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端“0”刻线。
2020年江苏高考物理总复习实验：练习使用多用电表
实验九练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法。
2．会使用多用电表测电压、电流及电阻。
3．会用多用电表探索黑箱中的电学元件。
二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

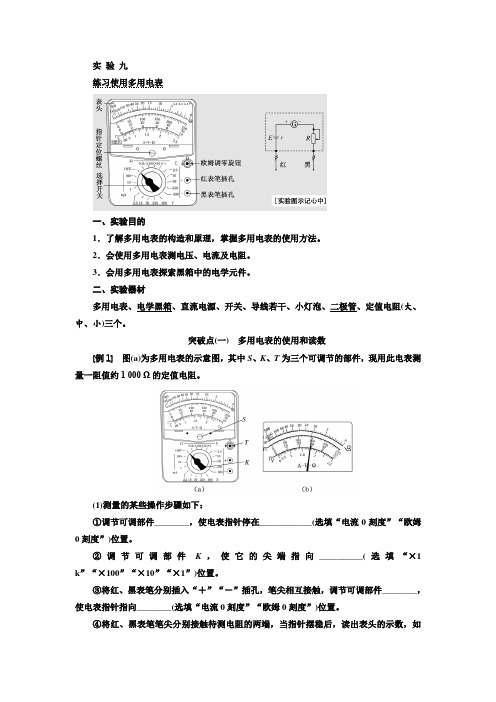

突破点(一)多用电表的使用和读数[例1]图(a)为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约1 000 Ω的定值电阻。
(1)测量的某些操作步骤如下：①调节可调部件________，使电表指针停在____________(选填“电流0刻度”“欧姆0刻度”)位置。
②调节可调部件K，使它的尖端指向__________(选填“×1 k”“×100”“×10”“×1”)位置。
③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________(选填“电流0刻度”“欧姆0刻度”)位置。
④将红、黑表笔笔尖分别接触待测电阻的两端，当指针摆稳后，读出表头的示数，如图(b)所示，再乘以可调部件K 所指的倍率，得出该电阻的阻值R x ＝________。
⑤测量完毕，应调节可调部件K ，使它的尖端指向“OFF”或交流电压“×500”位置。
(2)欧姆挡进行调零后，用“×10”挡测量另一个阻值未知的电阻，发现指针偏转角度很小，则下列说法和做法中正确的是________。
A ．这个电阻的阻值较小B ．这个电阻的阻值较大C ．为测量更准确些，电表应当换用欧姆“×1”挡，并且重新调零后进行测量D ．为测量更准确些，电表应当换用欧姆“×100”挡，并且重新调零后进行测量[答案] (1)①S 电流零刻度 ②×100 ③T 欧姆0刻度④1 100 Ω (2)BD[由题引知·要点谨记]1.考查多用电表测电阻的步骤[对应第(1)题](1)调整定位螺丝，使指针指向电流的零刻度。
【物理】2020届一轮复习人教版实验练习使用多用电表课时作业
2020届一轮复习人教版实验：练习使用多用电表课时作业一、选择题1．如图所示的四个欧姆表的表盘示意图中，可能正确的是( )解析：欧姆表表盘不均匀且零刻度线在表盘右边，最左边刻度表示阻值无穷大，故C正确．答案：C2．(多选)在用欧姆表测电阻的实验中，用“×10”挡位测量一个电阻时，发现表针偏角极大，正确的判断和做法是( )A．这个电阻值较小B．这个电阻值较大C．为较准确地测量电阻，应换用“×1”挡位，重新测量D．为较准确地测量电阻，应换用“×100”挡位，重新测量解析：指针偏角极大，说明电阻值较小，应换小倍率才能使指针偏到中央位置附近，A、C 正确．答案：AC3．一欧姆表有4个挡位，分别为×1 Ω挡、×10 Ω挡、×100 Ω挡和×1 kΩ挡．现用它来正确测量一未知电阻的阻值，当用×100 Ω挡测量时，发现指针的偏转角很大(指针是从表盘的左侧0刻度处开始偏转的)．为了使测量结果更准确，再次测量该电阻之前，应该进行的操作是( )A．先将红表笔和黑表笔短接后调零，再将选择开关旋至×10 Ω挡B．先将红表笔和黑表笔短接后调零，再将选择开关旋至×1 kΩ挡C．先将选择开关旋至×1 kΩ挡，再将红表笔和黑表笔短接后调零D．先将选择开关旋至×10 Ω挡，再将红表笔和黑表笔短接后调零解析：指针的偏转角很大，说明被测电阻阻值较小，所选挡位较大，故先将选择开关旋至×10挡，再将红表笔和黑表笔短接后调零，D选项正确．答案：D二、非选择题4．(2017·全国卷Ⅲ)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡．(1)图(a)中的A端与________(选填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________ Ω，R4＝________ Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”连接的，则多用电表读数为________；若此时B端是与“3”连接的，则读数为________；若此时B端是与“5”连接的，则读数为________．(结果均保留3位有效数字)解析：(1)根据欧姆表原理可知，电流从红表笔流入欧姆表，故内部电源的正极应接黑表笔．(2)由电路图可知，R6只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流挡时也不需要进行调节，B选项正确，A、C选项错误．(3)直流电流挡分为1 mA和2.5 mA，由图可知，当接“2”时应为1 mA.根据串并联电路规律可知，R1＋R2＝I g R gI－I g＝160 Ω.总电阻R总＝120 Ω.接“4”时，为电压挡，因串入的电阻较小，故应为量程1 V的电压表；此时电流计与R1、R2并联后再与R4串联，即改装后的1 mA电流表与R4串联改装成电压表．根据串联电路规律可知，R4＝880 Ω.(4)若与“1”连接，则量程为2.5 mA，读数为1.48 mA.若与“3”连接，则为欧姆挡×100 Ω挡，读数为11×100＝1 100 Ω＝1.10 kΩ.若与“5”连接，则量程为5 V，故读数为2.95 V(2.91～2.97均可)．答案：(1)黑(2)B (3)160 880 (4)1.48 mA 1.10 kΩ 2.95 V5．(2017·天津卷)某探究性学习小组利用如图1所示的电路测量电池的电动势和内阻．其中电流表A1的内阻R1＝1.0 kΩ，电阻r1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻．(1)按图示电路进行连接后，发现aa ′、bb ′和cc ′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S 闭合，用多用电表的电压挡先测量a 、b ′间电压，读数不为零，再测量aa ′间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是________导线断开．(2)排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A 1和A 2的多组I 1、I 2数据，作出图象如图2.由I 1I 2图象得到的电池的电动势E ＝________ V ，内阻r ＝________ Ω.解析：(1)将电键S 闭合，用多用电表的电压挡先测量a 、b ′间电压，读数不为零，可知cc ′间不断开，再测量a 、a ′间电压，若读数不为零，可知bb ′间不断开，则一定是aa ′间断开．若aa ′间电压为零，则bb ′导线断开．(2)根据串并联电路的特点，结合闭合电路的欧姆定律得，E ＝U ＋Ir ，则有E ＝I 1()R 1＋r 1＋()I 1＋I 2()R 0＋r ，可知I 1＝－I 2()r ＋3104＋E 104，纵轴截距 E 104＝0.14×10－3，解得E ＝1.4 V. 图线斜率的绝对值k ＝r ＋3104，解得r ≈0.5 Ω.答案：(1)aa ′ bb ′ (2)1.4(1.36～1.44均可) 0.5(0.4～0.6均可)6．(1)多用电表是实验室和生产实际中常用的仪器．使用多用电表进行了两次测量，指针所指的位置分别如图1中a 、b 所示．若选择开关处在“×10 Ω”的电阻挡时指针位于a ，则被测电阻的阻值是________Ω.若选择开关处在“直流电压 2.5 V”挡时指针位于b ，则被测电压是________V.(2)如图2甲所示为一黑箱装置，盒内有电源、电阻等元件，a 、b 为黑箱的两个输出端．①为了探测黑箱，某同学进行了以下几步测量：A ．用多用电表的电阻挡测量a 、b 间的电阻；B ．用多用电表的电压挡测量a 、b 间的输出电压；C．用多用电表的电流挡测量a、b间的输出电流．你认为以上测量中不妥的有：________(填序号)．②含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极．为了测定这个等效电源的电动势和内阻，该同学设计了如图2乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了UI坐标，根据实验数据画出了坐标点，如图2丙所示．请你作进一步处理，并由图求出等效电源的电动势E＝________V，内阻r＝________Ω.③由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比________，测得的内阻与实际值相比________(选填“偏大”“偏小”或“相同”)．解析：(1)欧姆表指针示数与挡位的乘积是欧姆表示数，电阻值为50×10 Ω＝500 Ω.电压表量程为2.5 V，格数为50格，精度值为0.05 V，读出示数为1.97 V.(2)①黑箱中存在电源，多用电表的电阻挡不能测量含电源的电路，用多用电表的电流挡测量a、b间可能会造成短路．故测量中不妥的是A、C.②采用描点法作出UI图象，如图所示：由图可知，图象与纵坐标的交点为电动势，E＝1.45 V，图象的斜率绝对值表示内阻，r＝1.45－1.000.60Ω＝0.73 Ω.③电压表测量为电源的输出电压，电压表示数没有误差，但电流表测量的却是外电路中一部分电路中的电流，误差来自于电压表的分流，导致电流表测量的电流小于通过电源的真实电流．利用等效电源分析，即可将电压表等效为电源内阻，测实验中测出的电动势应为等效电阻输出的电压，由图可知，输出电压小于电源的电动势；故可知电动势的测量值小于真实值；测实验中测出的内阻应为实际电源内阻和电压表内阻并联的等效电阻，所以测得的内阻与实际值相比偏小．答案：(1)500 1.97(±0.02)(2)①AC ②1.45(±0.02)0.73(±0.02)③偏小偏小。
高考物理一轮复习 实验 专题 练习使用多用电表导学案1
实验：练习使用多用电表知识梳理注意事项1.使用前要机械调零。
2.两表笔在使用时，电流总是“红入”“黑出”。
3.测电阻时（1）指针指中值附近较准，否则换挡。
（2）每换一挡必须重新欧姆调零。
（3）读出示数要乘以倍率。
4.使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。
误差分析1.偶然误差（1）估读时易带来误差。
（2）表头指针偏转过大或过小都会使误差增大。
2.系统误差（1）电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。
（2）测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
热点突破热点一多用电表的操作与读数1.欧姆表刻度盘不同于电压、电流表刻度盘（1）左∞右0：电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合。
（2）刻度不均匀：左密右疏。
（3）欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率。
电流、电压挡是量程范围挡。
在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”（因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处）。
2.欧姆表选挡的原则：是测量电阻时使指针指在中值附近。
【例1】某学生实验小组利用图1所示电路，测量多用电表内电池的电动势和电阻及“×1 k”挡内部电路的总电阻。
使用的器材有：图1多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干。
回答下列问题：（1）将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔，调零点。
（2）将图1中多用电表的红表笔和（填“1”或“2”）端相连，黑表笔连接另一端。
（3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图2所示，这时电压表的示数如图3所示。
多用电表和电压表的读数分别为kΩ和 V。
图2图3（4）调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V。
高考物理一轮：实验(10)《练习使用多用电表》教学案(含答案)
实验十练习使用多用电表前期准备·明确原理——知原理 抓住关键【实验目的】1．了解多用电表的构造和原理，掌握多用电表的使用方法。
2．会使用多用电表测电压、电流及电阻。
3．会用多用电表探索黑箱中的电学元件。
【实验原理】1．外部构造(如图所示)(1)转动选择开关可以使用多用电表测量电流、电压、电阻等。
(2)表盘的上部为表头，用来表示电流、电压和电阻的多种量程。
2．欧姆表原理(1)内部电路简化如图所示。
(2)根据闭合电路欧姆定律①当红、黑表笔短接时，I g ＝E R g ＋R ＋r； ②当被测电阻R x 接在红、黑表笔两端时，I ＝E R g ＋R ＋r ＋R x； ③当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。
【实验器材】多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
再现实验·重视过程——看过程注重数据【实验步骤】1．观察多用电表的外形，认识选择开关对应的测量项目及量程。
2．检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀进行机械调零。
3．将红、黑表笔分别插入“＋”、“－”插孔。
4．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，闭合开关，测量小灯泡两端的电压。
5．按如图乙所示连好电路，将选择开并置于直流电流挡，闭合开关，测量通过小灯泡的电流。
6．用多用电表测电阻的步骤(1)调整定位螺丝，使指针指向电流的零刻度。
(2)将选择开关置于“Ω”挡的“×1”挡，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向“∞”。
(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。
(4)选择开关改置“×100”挡，重新进行欧姆调零。
(5)再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较。
【物理】2020届一轮复习人教新课标实验练习使用多用电表课时练（解析版)
2020届一轮复习人教新课标实验练习使用多用电表课时练（解析版)1．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( ) A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮2．如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A．4R B．5R C．10R D．16R3．如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是（）A．a孔插红表笔B．表盘刻度是均匀的C．用×100Ω挡测量时，若指针指在0附近，则应换用×1 kΩ挡D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484Ω小4．如图所示为欧姆表的原理图，表头内阻为R g，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是r+R g+R5．如图是一个多用电表的简化电路图。
S为单刀多掷开关，通过操作开关，可以接通1，也可以接通2、3、4、5或6。
下列说法正确的是A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接3或4时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大6．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。
2020版高考物理一轮复习课后限时作业35实验：练习使用多用电表含解析新人教版
课后限时作业35 实验：练习使用多用电表时间：45分钟1．如图所示为多量程多用电表的示意图．(1)当接通1或2时，为电流(选填“电流”“电阻”或“电压”)挡.1的量程比2的量程大(选填“大”或“小”)．(2)测量某电阻时，用欧姆挡“×10”挡时，发现指针偏转角度过大，他应该换用欧姆挡×1(选填“×1”或“×100”)挡．换挡后，在测量前要先进行欧姆调零．(3)该同学要测量多用电表直流“2.5 V”挡的内阻R V (约为20 kΩ)．除此多用电表外，还有以下器材：直流电源一个(电动势E 为3 V ，内阻可忽略不计)、电阻一个(阻值R 为10 kΩ)、开关一个、导线若干．要求：①在方框中画出实验电路图(多用电表用表示)；②写出R V 的表达式____________________________(用字母表示，并说明所用字母的物理意义)．答案：(3)见解析解析：(1)将电流计改装成电流表时要并联电阻分流，所以1、2是电流挡；并联电阻越小，分流越大，则改装的电流表量程越大，故1位置的量程较大．(2)因偏转角度过大，则电阻小，要用小量程的，选择“×1”挡，换挡后电路改变，要重新进行欧姆调零．(3)①实验电路图如图所示．②在设计的电路图中，多用电表与电阻串联，通过它们的电流相等，所以有＝，U R V E －U R 因此R V ＝，其中U 为多用电表直流“2.5 V”挡的读数，R 为10 kΩ，E 为电源的电动势．URE －U 2．某同学使用多用电表测电阻，如图是多用电表的刻度盘，选用倍率为“×10”的欧姆挡测电阻时，表针指示图示位置，则所测电阻的阻值为140 Ω.如果要用此多用电表测量一个约 2.0×104 Ω的电阻，为了使测量比较精确，应选的欧姆挡是×1_k(选填“×10”“×100”“×1 k”或“×10 k”)．若测量结束后，该同学将两表笔短接，发现电表指针指在电阻“0”刻度的右侧，则上述电阻的测量值偏小(选填“偏大”“偏小”或“不受影响”)．解析：欧姆挡读数是读最外面一圈的示数，读出来是14，读出的数再乘以倍率“×10”，得所测电阻的阻值为140 Ω；欧姆挡选挡要让中值电阻与所测电阻差别不大，测量才会比较准确，因阻值约为2×104 Ω，则选择×1 k 即可；每次换挡后要进行欧姆调零，如果将两表笔短接发现电表指针指在电阻“0”刻度的右侧，说明实际阻值本应该从“0”刻度右侧作为起始值去读数，读出来的数会比现在测量的更大，则现在的测量值偏小．3．指针式多用电表是实验室中常用的测量仪器，请完成下列问题：(1)在使用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，则测量的结果为18_Ω；若选择开关拨至“50 mA”挡，则测量结果为23.0_mA.(2)多用电表测未知电阻阻值的电路如图(b)所示，电池的电动势为E 、内阻为r ，R 0为调零电阻，R g 为表头内阻，电路中电流I 与待测电阻的阻值R x 关系图象如图(c)所示，则该图象的函数关系式为.I ＝Er ＋R 0＋R g ＋R x(3)(多选)下列根据图(c)中I R x 图线做出的解释或判断中正确的是( B 、C 、D )A ．因为函数图线是非线性变化的，所以欧姆表的示数左大右小B ．欧姆表调零的实质是通过调节R 0使R x ＝0时电路中的电流I ＝I gC ．R x 越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D ．测量中，当R x 的阻值为图(c)中的R 2时，指针位于表盘中央位置的左侧解析：(1)在使用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，按照最上面刻度读数，则测量的结果为18×1 Ω＝18 Ω；若选择开关拨至“50 mA”挡，按照中间刻度读数，则测量结果为23.0 mA.(2)由闭合电路欧姆定律，I ＝.Er ＋R 0＋R g ＋R x (3)因为函数图线是非线性变化的，所以欧姆表的刻度是不均匀的．欧姆表的示数左大右小是因为电流随待测电阻阻值的增大而减小，选项A 错误．4．在如图所示的电路中，四节干电池串联作为电源，小灯泡A 、B 的规格均为“3.8V 0.3 A”，合上开关S 后，无论怎样移动滑动变阻器的滑动片，A 、B 灯都不亮．(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的B 挡较为合适(用字母序号表示)．A ．2.5 VB ．10 VC ．50 VD ．250 V ②测得c 、d 间电压约为5.8 V ，e 、f 间电压为0，则故障是( A )A ．A 灯丝断开B ．B 灯丝断开C ．d 、e 间连线断开D ．B 灯被短路(2)接着利用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零．①测试前，一定要将电路中的开关S 断开；②测c 、d 间和e 、f 间的电阻时，某次测量结果如图所示，读数为6.0 Ω，此时测量的是e 、f 间电阻．根据小灯泡的规格计算出的电阻为12.7 Ω，它不等于测量值，原因是：欧姆表测量时灯泡未工作，灯泡温度低，电阻小．解析：(1)①因电源为四节干电池，故电动势E ＝6 V ，则应选电压表10 V 量程挡较合适；②因c 、d 间电压为5.8 V ，而e 、f 间电压为零，故应为A 灯丝断开，B 灯丝良好．(2)用欧姆表测电路中电阻的阻值时，一定要将电路断开；由题图读数知电阻的阻值为6.0 Ω，应为灯泡B 的阻值，即测量的为e 、f 间电阻；由R ＝得R ≈12.7 Ω，与欧姆表测得的U I阻值相差较大，是因为欧姆表测得的电阻的阻值是未通电工作时的电阻的阻值，温度较低，电阻率偏小，阻值偏小．5．二极管具有独特的单向导电性，当在二极管两极之间所加正向电压小于某值时，二极管的电阻很大(1×106 Ω，甚至更大)，而当正向电压超过某值时，二极管的电阻随两端电压的升高而急剧减小．为了探究二极管的导电特性：(1)实验小组先用多用电表判断二极管的极性．步骤如下：A ．将多用电表置于欧姆表“×100”挡，短接红、黑表笔，调整欧姆调零旋钮，使指针指向表盘右侧“0”位置；B ．将二极管串接在两表笔之间，多用电表示数如图1中a 所示；C ．将二极管两极对调，多用电表示数如图中b 所示，则此时与红表笔接触的是二极管的负(选填“正”或“负”)极．(2)实验小组设计了如图2所示的实验电路，通过实验测得相关数据如表所示.正向电压U /V 正向电流I /mA0.1000.2000.3000.400.020.500.260.550.560.60 1.130.65 1.790.68 2.370.70 3.00①由二极管的特性和表中数据可知，当电压表示数为0.10～0.30 V时，图中开关S一定接在位置1.②根据表中数据，在图3中作出二极管的伏安特性曲线(要求保留所描的点迹)，由图线可知，二极管是非线性(选填“线性”或“非线性”)元件．答案：见解析图(3)若此二极管为发光二极管，正常发光时通过的电流为3.00 mA，若用1.5 V的电源供电，则应该给二极管串(选填“串”或“并”)联一个约267 Ω的电阻．(结果保留三位有效数字)解析：(1)A.欧姆表选挡后要进行欧姆调零，即短接两表笔，调整欧姆调零旋钮，使指针指在表盘右侧“0”位置；C.步骤B中欧姆表示数很大，而步骤C中示数很小，由题中所给条件知，当示数很小时红表笔所接为二极管负极．(2)①图中设计为伏安法测电阻的内接法和外接法可以互换的电路，当开关S接位置1时为电流表内接法，接位置2时为电流表外接法．由表中数据可知，当电压表示数为0.10～0.30 V时电流表示数为0，故电流表应为内接，开关S接在位置1.②描点作图如图所示，由图线可知二极管是非线性元件．(3)发光二极管正常工作时两端电压为0.7 V，电源电动势高于0.7 V，应串联一个电阻，阻值R ＝＝ Ω≈267 Ω.E －U I 1.5－0.73×10－3。
