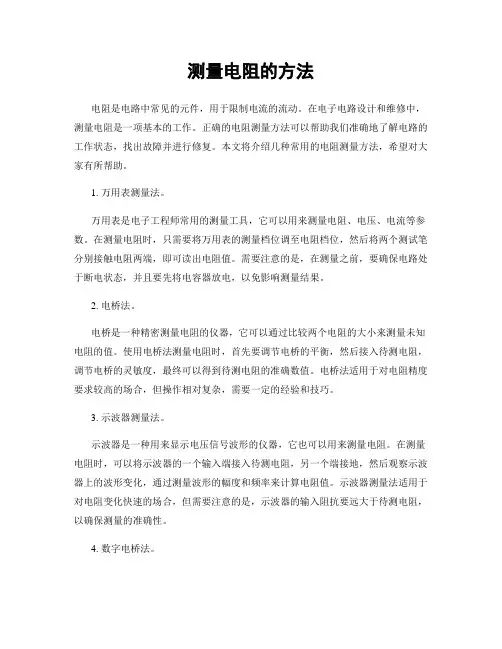

测量电阻的方法
测量电阻的方法电阻是电路中常见的元件，用于限制电流的流动。
在电子电路设计和维修中，测量电阻是一项基本的工作。
正确的电阻测量方法可以帮助我们准确地了解电路的工作状态，找出故障并进行修复。
本文将介绍几种常用的电阻测量方法，希望对大家有所帮助。
1. 万用表测量法。
万用表是电子工程师常用的测量工具，它可以用来测量电阻、电压、电流等参数。
在测量电阻时，只需要将万用表的测量档位调至电阻档位，然后将两个测试笔分别接触电阻两端，即可读出电阻值。
需要注意的是，在测量之前，要确保电路处于断电状态，并且要先将电容器放电，以免影响测量结果。
2. 电桥法。
电桥是一种精密测量电阻的仪器，它可以通过比较两个电阻的大小来测量未知电阻的值。
使用电桥法测量电阻时，首先要调节电桥的平衡，然后接入待测电阻，调节电桥的灵敏度，最终可以得到待测电阻的准确数值。
电桥法适用于对电阻精度要求较高的场合，但操作相对复杂，需要一定的经验和技巧。
3. 示波器测量法。
示波器是一种用来显示电压信号波形的仪器，它也可以用来测量电阻。
在测量电阻时，可以将示波器的一个输入端接入待测电阻，另一个端接地，然后观察示波器上的波形变化，通过测量波形的幅度和频率来计算电阻值。
示波器测量法适用于对电阻变化快速的场合，但需要注意的是，示波器的输入阻抗要远大于待测电阻，以确保测量的准确性。
4. 数字电桥法。
数字电桥是一种使用数字技术进行电阻测量的仪器，它可以通过微处理器来处理测量数据，提高了测量的准确性和稳定性。
使用数字电桥测量电阻时，只需要将待测电阻接入电桥，然后通过显示屏上的数值来读取电阻值。
数字电桥法操作简单，准确性高，适用于工业生产中对电阻进行大批量测量的场合。
总结。
以上介绍了几种常用的电阻测量方法，每种方法都有其适用的场合和优势。
在实际工作中，我们可以根据需要选择合适的测量方法，以确保测量的准确性和有效性。
希望本文的介绍对大家有所帮助，谢谢阅读！。
电阻检测方法
电阻检测方法电阻是电路中常见的元件，用于限制电流、降低电压和分压。
在电路设计和故障排除过程中，对电阻的准确检测是至关重要的。
本文将介绍几种常见的电阻检测方法，帮助读者更好地理解和应用电阻。
1. 万用表检测法。
万用表是电工常用的测量工具，它可以用于测量电阻值。
在使用万用表检测电阻时，需要将被测电阻与万用表的两个探针连接，然后读取万用表上显示的电阻值。
需要注意的是，在测量电阻时，被测电阻必须是断电状态，否则会影响测量结果。
2. 示波器检测法。
示波器是一种可以显示电压波形的仪器，它也可以用于测量电阻。
在使用示波器检测电阻时，可以将被测电阻与示波器连接，然后通过观察示波器上显示的波形来判断电阻的大小。
这种方法适用于对电阻变化趋势进行观测和分析。
3. 电桥检测法。
电桥是一种测量电阻值的精密仪器，它可以通过比较被测电阻与已知电阻的大小来测量被测电阻的值。
在使用电桥检测电阻时，需要将被测电阻与电桥连接，并调节电桥的平衡，然后读取电桥上显示的电阻值。
这种方法适用于对电阻进行精确测量。
4. 编程检测法。
在一些自动化测试系统中，可以通过编写测试程序来实现对电阻的检测。
通过连接被测电阻和测试系统，然后运行测试程序，可以实现对电阻的自动化检测和数据记录。
这种方法适用于对大批量电阻进行快速检测和分析。
5. 热敏电阻检测法。
热敏电阻是一种电阻值随温度变化的元件，可以通过测量其在不同温度下的电阻值来判断温度。
在使用热敏电阻检测电阻时，可以通过改变环境温度，然后测量热敏电阻的电阻值来判断环境温度的变化。
这种方法适用于对温度变化进行实时监测和控制。
总结：电阻的检测方法有多种，每种方法都有其适用的场景和特点。
在实际应用中，需要根据具体情况选择合适的检测方法，并结合实际需求进行测量和分析。
希望本文介绍的电阻检测方法能够帮助读者更好地理解和应用电阻，提高电路设计和故障排除的效率和准确性。
测量电阻方法
测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。
在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器，它可以用来测量电阻。
在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。
在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。
在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。
测量电阻的十种方法.doc
测量电阻的十种方法广西来宾市武宣县东乡镇中学黎艺谨引言：电阻的测量是中学物理实验教学的重要内容，也是中考最常考的内容之一，来宾市中考题几乎年年出现有关电阻测量的题目，2009年来宾市中考题就出现了只用一个电表测量电阻的有关题目。
因此，学会测量电阻对学生学好物理电学有重要的意义。
为此，我总结出了测量电阻的10种方法。
关键词：测量电阻电流表电压表摘要：测量电阻的10种方法。
一、伏安法1、即用电压表和电流表测量电阻的方法（伏安法）实验原理：R=U/I二、只有一个电流表，没有电压表2.方法一：表达式：R X=I0R0/I X3.方法二：表达式：R X=I0R0/（I-I0)4.方法三：表达式：R X=（I-I X)R0/I三、只有一个电压表，没有电流表5..方法一：R X=U X R0/U06..方法二：表达式：R X=(U-U0）R0/U07.方法三：表达式：R X=U X R0/（U-U X）四、等效替代法8..方法一：表达式：R X =R 09..方法二：表达式：R X =R 010.直接测量法用万用电表的欧姆档（即电阻档）直接测量。
正文一、伏安法1. 方法：即用电压表和电流表测量电阻的方法。
首先按图1连接好电路，通过移动滑动变阻器的滑片来改变电阻，从而改变电流和电压。
三次改变滑动变阻器的滑片的位置，根据电流表和电压表读出三组不同的电流值和电压值，然后利用欧姆定律的变形公式R=U/I 求出三个电阻值R 1、、、R 2 、R 3,再求出它们的平均值即可。
（图1）① 实验原理：R=U/I ② 电路图：如图1所示③ 表达式：R=(R 1+R 2+R 3)/3二、只有一个电流表，没有电压表2.方法一：将已知电阻R 0和待测电阻R X 并联到电路中，先用电流表跟已知电阻R 0串联，读出R 0的电流值I 0(即电源电RxR0压U=I0R0)；再把电流表拆下，用电流表跟待测电阻R X串联，读出R X的电流值I x(即电源电压U=I x R0)；即可得：R x= I0R0/I x.R0（图2）Rx①电路图：如图2所示（R0已知）。
电阻的检测方法
电阻的检测方法电阻是电路中常见的元件，它的作用是限制电流，使电流按照一定的规律流动。
在电路中，我们经常需要对电阻进行检测，以确保电路的正常工作。
下面我们将介绍几种常见的电阻检测方法。
1. 万用表检测法。
万用表是一种常用的电工测量仪器，它可以用来测量电阻。
在使用万用表检测电阻时，首先要将电路断开，确保电路中没有电流通过。
然后将万用表的两个探针分别连接到电阻的两端，读取万用表上的电阻数值。
需要注意的是，万用表的测量范围要比待测电阻的阻值大一些，以保证测量的准确性。
2. 电压法检测。
电压法检测是一种简单直观的电阻检测方法。
将待测电阻接入电路中，通过外加的电压，测量电阻两端的电压值，再根据欧姆定律计算电阻的阻值。
这种方法适用于对电阻进行快速检测，但需要注意的是，外加电压不宜过大，以免损坏电阻。
3. 桥式电路法检测。
桥式电路法是一种精密的电阻检测方法，它可以用来测量较小阻值的电阻。
通过调节桥路中的电阻，使得桥路平衡，再根据平衡条件计算待测电阻的阻值。
这种方法的优点是测量精度高，适用于对电阻阻值有较高要求的场合。
4. 示波器法检测。
示波器是一种用来观测电信号波形的仪器，它也可以用来测量电阻。
将待测电阻接入电路中，通过示波器观测电阻两端的电压波形，再根据波形的特征计算电阻的阻值。
这种方法适用于对电阻的动态特性进行分析。
综上所述，电阻的检测方法有很多种，我们可以根据实际情况选择合适的方法进行检测。
在进行电阻检测时，需要注意安全问题，确保电路断开、电压合适，并选择合适的检测仪器进行测量，以保证测量的准确性和可靠性。
希望以上内容能对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十种测电阻方法归纳（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。
由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。
1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。
4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。
ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。
ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。
5．实验步骤：（1）根据电路图把实验器材摆好。
（2）按电路图连接电路。
（在连接电路中应注意的事项：①在连接电路时，开关应断开。
②注意电压表和电流表量程的选择，“+”、“-”接线柱。
③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。
）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。
实验次数灯泡亮度电压U/V 电流I/A 电阻R/Ω1 灯丝暗红 12 微弱发光 1.53 正常发光 2.5同时，在实验过程中，用手感受灯泡在不同亮度下的温度。
随着灯泡亮度的增加，灯泡的温度升高。
（4）算出灯丝在不同亮度时的电阻。
6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。
是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。
通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。
）那是什么因素影响了灯丝的电阻呢？（是温度。
）温度越高，灯丝电阻越大。
这个实验再一次验证了这一点。
（二）测电阻的几种特殊方法1．只用电压表，不用电流表方法一：如果只用一只电压表，用图3所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是先用电压表测出Ｒx两端的电压为Ｕx；再用这只电压表测出定值电阻Ｒ0两端的电压为Ｕ0。
根据测得的电压值Ｕx、Ｕ0和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值为：用这种方法测电阻时一只电压表要连接两次。
方法二：如果只用一个电压表，并且要求只能连接一次电路，用图4所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是先闭合Ｓ1，读出电压表的示数为Ｕ1，再同时闭合Ｓ1和Ｓ2，读出这时电压表的示数为Ｕ２。
根据测得的电压值Ｕ1、Ｕ2和定值电阻的阻值Ｒ0。
根据分压公式可计算出Ｒｘ的值：方法三：如果只用一个电压表，并且要求只能连接一次电路，用图5所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是先把滑动变阻器的滑片P调至B端，闭合开关，记下电压表示数Ｕ1；把滑动变阻器的滑片P调至A端，记下电压表示数Ｕ2。
根据测得的电压值Ｕ1、Ｕ2和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值：以上方法，需要测量两次电压，所以也叫“伏伏法”；根据所给器材有电压表和一个已知阻值的电阻Ｒ0，所以又叫“伏阻法”。
2．只用电流表，不用电压表方法一：如果只用一只电流表，用图6所示的电路可以测出未知Ｒｘ的阻值。
先后用电流表测出通过Ｒ0和Ｒｘ的电流分别为Ｉ0、Ｉx，根据测得的电流值Ｉ0、Ｉx和定值电阻的阻值Ｒ0，根据分流公式可计算出Ｒｘ的值为方法二：用图7所示的实验电路也可以测出未知Ｒｘ的阻值。
先闭合开关Ｓ１，读出电流表的示数为I1，再断开Ｓ１闭合Ｓ２，读出这时电流表的示数为I2。
根据测得的电流值I1、I2和定值电阻的阻值Ｒ0。
根据分流公式可计算出Ｒｘ的值：方法三：如果只用一个电流表，并且要求只能连接一次电路，用图8所示的电路也可以测出未知Ｒx的阻值。
具体的作法：是先闭合开关S1，读出电流表的示数为I１，再同时闭合S1、S2，读出这时电流表的示数为I2。
根据测得的电流值I１、I2和定值电阻的阻值Ｒ0。
计算过程如下：设电源电压为Ｕ，当只闭合S1时，根据欧姆定律的变形公式Ｕ＝Ｉ(Ｒx+Ｒ),可得Ｕ＝I１（Ｒx＋Ｒ0）①；当再同时闭合S1、S2，Ｒ0被短路，这时有：Ｕ＝I2Ｒx ②。
联立①②解方程组得方法四：如果只用一个电流表，并且要求只能连接一次电路，用图9所示的电路也可以测出未知Ｒｘ的阻值。
具体的作法：把滑动变阻器的滑片 P 调至A端，读出电流表的示数为I A，再把滑动变阻器的滑片P调至B端，读出这时电流表的示数为 I B。
根据测得的电流值I A、I B和定值电阻的阻值ＲAB。
同样可计算出Ｒｘ的值：以上方法，需要测量两次电流，所以也叫“安安法”；根据所给器材有电流表和一个已知阻值的电阻Ｒ0，所以又叫“安阻法”。
总之，用伏安法测电阻的基本原理是测定电阻两端的电压和流过电阻的电流。
在缺少器材（电流表或电压表）的情况下，我们可用间接的方法得到电压值或电流值，仍然可以测量电阻的阻值。
因此，在进行实验复习时要特别重视原理的理解，这是实验设计的基础。
3．等效替代法方法一：用图10所示的电路也可以测出未知Ｒｘ的阻值。
当S扳到A时电流表的示数为I，再将 S 扳到B时，调节R0（电阻箱）的电阻，使电流表示数仍为I，即R X=R0。
方法二：若只有一只电压表和电阻箱，则可用替代法测电阻的阻值，如图11所示。
先合上开关S1，把单刀双掷开关S2打到1，调节滑动变阻器的阻值，使电压表有一合适的示数U0。
再把单刀双掷开关S2打到2，调节电阻箱的阻值，使电压表的示数仍为U0，则此时电阻箱的示数即为待测电阻R x的阻值，即R X=R0。
等效法虽然也有一块电压表或一块电流表，但在电路中的作用不是为了测量出电压或电流，而是起到标志作用。
三、典型例题１．有一个阻值看不清的电阻器R x，要测出它的电阻值。
（1）小明按图12的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图13所示，则通过电阻器R x的电流为_____A，R x的电阻为____Ω。
（2）图14是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。
①____________________________________________________________________；②____________________________________________________________________；③____________________________________________________________________。
分析与解：(1)在对电压表、电流表读数时，要先看清接线柱找到对应的量程，弄清分度值，再根据指针的位置进行读数。
图乙中根据接线柱确定是按0～0.6A量程进行读数，对应的分度值为0.02A，因此读数为0.2A+0.02A×6=0.32A。
(2)电路的错误一般都是电流表、电压表和滑动变阻器连接错误。
先看电流表，是串联连接没错，从图乙看量程也没错，但电流是从负接线柱流进，这是不正确的。
再看滑动变阻器，接线方法显然错误，这样接入电路的是它的最大电阻，移动滑片电阻不变。
电压表是并联连接，正负接线柱连接正确，但量程过大，因为电源电压不超过3V，选小量程测量结果要相对准确些。
答案:（1）0.32；5 。
（2）①电流表的正负接线柱接反了；②把滑动变阻器的电阻线两端接入电路，无法改变电阻大小；③电压表的量程选大了。
2．物理课上老师请同学们设计一个测量未知电阻Rx的实验，各组同学都提出了自己的设计方案，下列是两组同学的设计情况。
（1）甲组同学决定采用伏安法，请你在虚线方框内帮他画出实验电路图。
并说明所需测量的物理量：①___________；②___________；（2）乙组同学设计了不同的方案，经讨论后同学们达成共识，设计的电路如图15，以下是他们的实验操作步骤：①按电路图连接好实物电路。
②_______________________________________________________。
③_______________________________________________________。
（3）请你用所测物理量写出两种方案未知电阻Rx的数学表达式：甲组：Rx=___________。
乙组：Rx=___________。
分析与解：本题同时考查了伏安法测电阻和只用一只电流表测电阻两种不同的电阻测量方法。
在伏安法测电阻的电路图中，要用一只电压表和一只电流表分别来测未知电阻的电压和电流，特别是别忘了串联一只滑动变阻器，需要测量的物理量是未知电阻的电流和电压。
只用一只电流表来测电阻，电源电压未知，如果只测出一次电流值，无法求出未知电阻的阻值，我们可以设法测出两次电流值，分流公式解出未知电阻Rx的阻值。
具体做法是：先断开开关，读出电流表的示数为Ｉ1；再闭合开关，读出电流表的示数为Ｉ2，再根据分流公式求出Ｒｘ和电源电压Ｕ。
答案:（１）如图16 ①未知电阻两端的电压Ｕ；②通过未知电阻和电流Ｉ。
（２）②断开开关，读出电流表的示数为Ｉ1③闭合开关，读出电流表的示数为Ｉ2（３）Ｕ／Ｉ；Ｉ1Ｒ0／（Ｉ2－Ｉ1）。
3．要测一个阻值未知的电阻Ｒx的阻值．提供的器材：电源（电压不变）、两个开关、一个电流表、一个已知阻值为Ｒ0的定值电阻和若干条导线。
请你想办法测出Ｒx的阻值，要求只需连接一次电路即可，写出你设计的实验方案。
分析与解：本题考查了只用一只电流表测电阻的方法。
只用一只电流表来测电阻，电源电压未知，如果只测出一次电流值，无法求出未知电阻的阻值，我们可以设法测出两次电流值，再利用并联分流公式解出未知电阻Rx的阻值；或电源电压一定，利用局部短路，列出等式。
答案：[1]电路图(见图17)：[2]实验步骤：(1)按照电路图连接好电路(2)闭合开关S1，断开S2，记下电流表示数I１(3)闭合开关S2，断开S1，记下电流表示数I2(4)整理实验器材。
[3]待测电阻Ｒx的表达式：（也可以：）[1]电路图(见图18)：[2]实验步骤：(1)按照电路图连接好电路(2)只闭合开关S1，记下电流表示数I1(3)开关S1、S2都闭合，记下电流表示数I2(4)整理实验器材。
[3]待测电阻Ｒx的表达式：4. 现在要测定标有“3.6V 0.32A”灯泡正常发光时的灯丝电阻，给你的器材如下：开关一只，导线若干，4.5V和6V的电源各一套（电源电压恒定），量程为0.6A、3A的电流表和3V、15V的电压表各一只，“5 2A”和“10 1A”的滑动变阻器各一只。
