导线连接的方法与基本要求一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
图5（3）多股铜导线的直接连接。
8.1导线接续管钢管穿管及压接工艺
8.1导线接续管钢管穿管及压接工艺导线接续是电力工程中常见的操作工艺之一。
而在导线接续中，钢管穿管与压接也是其中重要的步骤。
本文将详细介绍8月1日的导线接续管钢管穿管及压接工艺。
导线接续是电力工程中不可或缺的步骤，它主要包括导线与导线之间的接头连接、导线与设备之间的连接等。
而在导线接续过程中，钢管穿管及压接是关键的工艺，它们不仅能保证电流的传输质量，还能提高系统的稳定性和安全性。
一、钢管穿管1. 确定穿管位置：根据工程设计图纸，确定钢管穿管的位置。
一般情况下，钢管穿入设备顶部或侧面的孔洞中，且穿入的位置应尽量靠近接线盒或设备连接点。
2. 检查钢管尺寸：根据设计要求，选择合适尺寸的钢管。
钢管应具备足够的强度和耐腐蚀性能，并且长度要与工程要求相符。
3. 清理孔洞：在确定的穿管位置，清理孔洞，确保孔口光滑。
如果孔洞较大，可使用填缝材料填充，以增加孔洞的封闭性。
4. 定位钢管：将选定的钢管对准孔洞，确保钢管与孔洞垂直。
5. 固定钢管：使用合适的固定夹具将钢管固定在孔洞附近，以确保钢管的稳定性和安全性。
固定夹具应具备足够的强度和可靠性，避免因负载过大而松动或脱落。
二、压接工艺1. 准备工作：在进行压接之前，需要准备好所需的工具和材料，包括导线、压接工具、导线端子等。
2. 导线剥皮：根据不同的导线规格，使用合适的工具剥去导线两端的绝缘层，露出足够长度的导线。
3. 导线端子选择：根据导线规格和接头类型，选择合适的导线端子。
导线端子应与导线规格相匹配，并且具备可靠的电气连接和耐腐蚀性能。
4. 导线端子压接：将导线端子按照压接工具的要求，正确安装在导线末端。
在压接之前，应先清理导线末端的表面，确保导线与导线端子之间没有杂质和氧化层。
5. 压接操作：将导线端子与压接工具正确对位，并施加适当的压力，进行压接。
压接应均匀、稳定，确保导线端子与导线之间的电气连接良好。
6. 压接质量检查：压接完成后，应进行质量检查。
检查导线端子与导线之间的接触是否牢固，表面是否平整，无明显裂缝和变形。
220KV线路压接作业指导书
第一章总则1.1±500kV直流输电线路工程导、地线型号主要依据覆冰厚度来确定，本标段轻冰区（1000#—1115#）导线采用ACSR—720/50型钢芯铝绞线，地线采用1*7-11.4-1270（GJ—80）镀锌钢绞线；重冰区（1115#—1136#）导线采用ACSR —720/90型钢芯铝绞线，地线采用1*19-13.0-1270（GJ—100）镀锌钢绞线，导、地线的连接方式均采用液压连接。
1.2各类压接管的有关参数如下表：表1-1单位：mm1.3导线、地线的技术参数如下：第二章液压连接2.1 液压施工工艺流程：2.2 液压施工前的检查2.2.1对所有压接管进行外观检查，不得有弯曲、裂痕、绣蚀等缺陷。
出厂后管外径并非标准，应对照表1-1用精度为0.02mm游标卡尺测量受压部分的内外直径，用钢尺测量各部分尺寸，将数据填入《压接管施工检查及评级记录》。
2.2.2检查导、地线的型号、规格及结构，应与设计图纸相符，且符合国家标准要求。
2.2.3压接铝管和压接钢管的液压机出力均为200t，液压前检查液压设备是否完好，能否保证正常操作。
油压表必须定期校核，做到准确可靠。
2.2.4本工程用到5种型号钢模，压接前应检查所用钢模是否与液压管相匹配，防止用错。
同时要求压接时每后一模必须重叠前一模的1/3。
2.2.5检查跳线引流板是否双面抛光，如果只是一面抛光应进行返工处理。
2.3 导、地线的断线2.3.1确认导、地线的相别和线别后，将导地线掰平直，待其平整完好，同时与管口相距的15m内不存在必须处理的缺陷。
2.3.2割线前，在端部绑铁线，防止线端松散；切割时，断口面应与其轴线垂直。
2.3.3切割时用断线钳或钢锯，不得用大剪刀或电工钳。
切割钢芯铝绞线的内层铝股时，严禁伤及钢芯，其方法是先割到铝股直径的3/4处，再逐根掰断。
2.4 清洗2.4.1对使用的液压管及耐张线夹，应用汽油清洗管内壁的油垢，并清除影响穿管的锌疤和焊渣。
【电气安装技能训练六】大截面导线压接管压接
【电气安装六】大截面导线压接管压接学习目标：1.能根据工作联系任务单，明确工时、工作内容等基本要求。
2.掌握电工材料的分类和性能。
3.能正确识别并选用常用电线电缆。
4.能正确使用压接钳。
5.熟悉大截面线缆，能根据耗材工具清单，准备所需材料，能够正确的对线缆进行绝缘层剖削。
6.能正确使用工具，按照给定技术资料完成电缆线中间和终端接头的制作。
7.能按电工作业规程，在作业完毕后清理现场。
8.能正确填写验收相关技术文件，完成项目验收。
任务描述：学院北校区1#学生公寓总电源线因为建筑施工损坏，需要部分更换。
总电源线为5*35mm2铝芯电缆，要求我们班级完成施工。
学习活动（工作流程）：1.工作准备2.专项技能训练3.大截面导线压接管压接建议课时：12课时学习活动1 工作准备学习目标：1.能根据工作联系任务单，明确工时、工作内容等基本要求。
2.分析此任务的特点。
3.勘查工作现场，确定施工方案。
学习内容：一、阅读工作任务联系单阅读工作任务联系单，说出本次任务的工作内容、时间要求等基本信息，并根据实际情况，补充表中的相关内容。
工作任务联系单二、分析任务特点通过分析任务，讨论用以前学习过的知识和技能是否能够完成？三、勘查工作现场，确定施工方案学习活动2 专项技能训练学习目标：1.能正确识别并选用常用电线电缆。
2.能正确使用压接钳。
3.熟悉大截面线缆，能根据耗材工具清单，准备所需材料，能够正确的对线缆进行绝缘层剖削。
4.能正确使用工具，按照给定技术资料完成电缆线中间和终端接头的制作。
学习内容：一、认识本任务所需材料1.电缆5*35mm2铝芯电缆主要用于额定电压0.6/1KV的线路中，供输配电能之用。
根据铜铝芯电缆截面不同可以分为一芯、二芯、三芯、四芯、五芯、3+1芯、3+2芯、4+1芯等类型。
2.接线管（1）铜接线管（又称为电缆对接铜管，对接头，中间接头），主要用于铜导线的直接连接。
（2）铜铝接线管铜铝管是由T2紫铜棒与L3铝棒经摩擦焊等一系列加工制造而成，焊接牢固，不易断裂。
最新导线的压接
导线的压接●导线的压接●1、裁线●（1）应在线头距裁线处1—2cm处用20号铁丝绑扎，裁去导线受损部分●（2）用钢锯垂直导线轴线进行锯割，由外层向内层进行，最后锯钢芯●（3）用平锉和砂纸打磨锯口毛刺至光滑●（4）压接前的清洗，压接前用汽油对导线和钳压管进行清洗，导线的清洗长度不小于管长的2倍。
清洗完后在导线上涂上导电脂，在用钢丝刷轻轻的刷一次。
●（5）需注意，不同金属，不同绞向，不同规格的导线禁止在档距内连接，在一个档距内，每根导线只允许有一个接头，且接头距导线固定点的距离不应小于0.5M●2、压接管划印●（1）按照设计和规程要求，并对照相应规格的压接管的相关技术标准进行划印，相关压模间隔a1\a2\a3\●3、穿管●（1）端口线划印（即在穿入的导线上用记号笔划印）●（2）导线的塞入方向从接续管上缺印记的一侧插入，从另一端有印记的一侧露出保证两端导线尾线的出头露出管外部分不得小于20mm●4、压接●(1)压接时，每模的压接速度及压力应均匀一致，每模按规定压到指定深度后，应保持压力30s左右，避免出现金属性反弹影响压接强度●（2）铝绞线和铜绞线的接续管压接顺序是从管端开始，依次向另一端上下交错钳压●（3）钢芯铝绞线的接续管压接顺序是从中间开始，依次向一端上下交错钳压，再从中间向另一端上下交错钳压●5、外观检查并调直或重压（弯曲过大或有裂纹或达不到设计要求）●1）导线压接后要求压接管的弯曲度不大于管长的2%●2）导线露出管口应≥20㎜●3）压后坑深：钢芯铝绞线偏差不大于±0.5㎜；铝绞线偏差不大于±1㎜●4）在压接管上打上操作工号，并在接续管两端涂上红漆●导线压接按4—9图规定的压口数和压接顺序压接，压接后按钳压标准矫直钳压接续管。
图4—9 钳压法连接导线示意图LJ-16610.5282034、LJ-25612.5322036、LJ-35614.0362543、LJ-50816.5402545、LJ-70819.5442850LJ-951023.0483256、LJ-1201026.0523359、LJ-1501030.0563462、LJ-1851033.5603565LGJ-351417.534.042.593.5、LGJ-501620.538.048.5105.5、LGJ-701625.046.054.5123.5LGJ-952029.054.061.5142.5、LGJ-1202433.062.067.5160.5、LGJ-1502433.664.070.0166.0 LGJ-1852639.066.074.5173.5题：已知LGJ-120导线的钳接管参数为a1=62mm、a2=67.5mm、a3=160.5mm，压后尺寸D＝33 mm,压模数n=24，试求接管的总长度L、压后实际尺寸容许范围及压后弯曲度值。
(完整word版)240导线压接说明

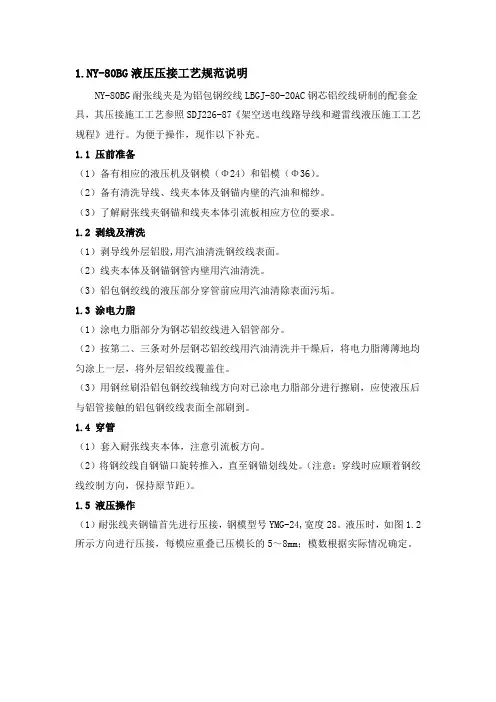

1.NY-80BG液压压接工艺规范说明NY-80BG耐张线夹是为铝包钢绞线LBGJ-80-20AC钢芯铝绞线研制的配套金具，其压接施工工艺参照SDJ226-87《架空送电线路导线和避雷线液压施工工艺规程》进行。
