CHEF-DR III 脉冲场电泳系统
CHEF Mapper XA脉冲场电泳操作规程
CHEF Mapper XA脉冲场电泳操作规程一、开机在等待凝胶凝固的期间，检查管路的连接状态，加入约2.2L的0.5X TBE缓冲液到电泳槽中。
打开主机电源开关，然后打开旁边的蠕动泵开关，最后打开冷凝泵开关。
二、制冷将蠕动泵流速调节到100，按冷凝泵上的“Set temp”键将温度设定到14°，按“Actual temp”显示实际温度。
三、放置凝胶1、将电泳凝胶的框架放入电泳槽中，白色螺丝固定到电泳槽的孔中。
2、将凝固好的凝胶从模具中卸下，连同黑色底板一起放到框架中。
3、确认液面完全超过胶面，确认挡胶条已经安装在电泳槽的下端。
四、电泳1.开机后，按“AUTO ALGORITHM”键。
2.屏幕上显示“Molecular Weight:Low”，此时通过面板上的数字键和字母键输入你所要分离的最小片段。
比如：220kb，输入220，“K-BASES”，回车键；3.随后，屏幕上显示“Molecular Weight:High”，此时输入你所要分离的最大片段，比如2200kb，输入2200，“K-BASES”，回车键；4.屏幕上显示“Calibration Factor”,按回车键；5.屏幕上显示“0.5X TBE,14℃,1%PFC agarose，按回车键；6.此时屏幕上会显示如下参数：6V/cm，Run Time=**.**(hr)，Included angel 120 ，将Run Time改为18-19h，其他按回车即可；7.屏幕上显示：Int. Sw. Tm=**.**s, Fin Sw. Tm=**.**s, Ramping Foctor:a=[linear],按回车键。
8.此时显示“A program is in memory”,按“START RUN”即开始运行。
五、清洗1、电泳结束后，关闭冷凝泵并取出凝胶进行染色和成像，将放水管插入右侧的接口中，把缓冲液放到一个容器中。
2、加入2L的双蒸水，将蠕动泵调节到100，冲洗电泳槽15分钟后将水放出。

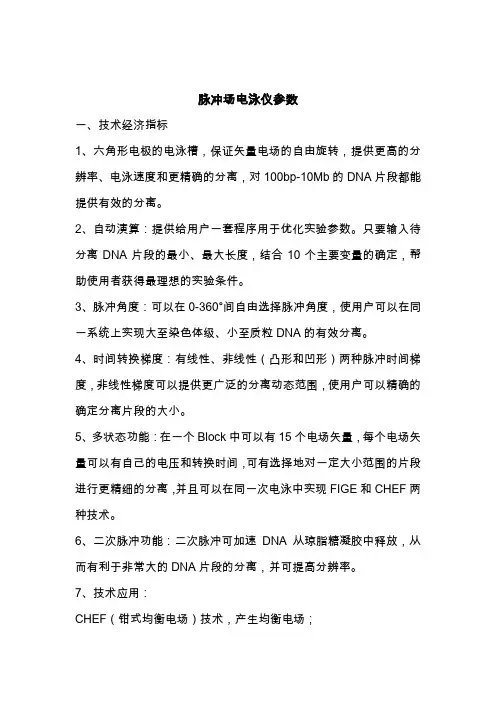

脉冲场电泳仪参数
脉冲场电泳仪参数一、技术经济指标1、六角形电极的电泳槽，保证矢量电场的自由旋转，提供更高的分辨率、电泳速度和更精确的分离，对100bp-10Mb的DNA片段都能提供有效的分离。
2、自动演算：提供给用户一套程序用于优化实验参数。
只要输入待分离DNA片段的最小、最大长度，结合10个主要变量的确定，帮助使用者获得最理想的实验条件。
3、脉冲角度：可以在0-360°间自由选择脉冲角度，使用户可以在同一系统上实现大至染色体级、小至质粒DNA的有效分离。
4、时间转换梯度：有线性、非线性（凸形和凹形）两种脉冲时间梯度，非线性梯度可以提供更广泛的分离动态范围，使用户可以精确的确定分离片段的大小。
5、多状态功能：在一个Block中可以有15个电场矢量，每个电场矢量可以有自己的电压和转换时间，可有选择地对一定大小范围的片段进行更精细的分离，并且可以在同一次电泳中实现FIGE和CHEF两种技术。
6、二次脉冲功能：二次脉冲可加速DNA从琼脂糖凝胶中释放，从而有利于非常大的DNA片段的分离，并可提高分辨率。
7、技术应用：CHEF（钳式均衡电场）技术，产生均衡电场；PACE（程序自主控制电极）技术，根据片断大小的需要优化设定脉冲角度；FIGE（电场倒置）技术，为250KB以下小片断DNA提供快速分离；AFIGE（非对称场倒置）技术，精细分离小片断DNA，提高分辨率；以上技术的应用保证了科研人员在所有分子量范围内均能得到所最佳的线性分离。
8、性能指标：a. 电源输出：最高电压350V，0和0.6-9V/cm，0.1V/cm增量，连续可调b. 最大电流：0.5Ac. 延迟启动：最高72小时d. 电极调节能力：动态调节（反馈调整）±0.5％e. 程序储存：存储20个复杂实验程序，每个程序包含8个程序模块或99个简单程序f. 数据记录：键盘，条形码读取或RS-232接口g. 显示屏：2行×40字符/行，荧光显示h. 转换范围：50毫秒到18小时i. 转换角度：0-360°，0.5°增量j. 电泳时间：最高999小时/模块k. 脉冲中断设置：可以通过电压，频率，角度和持续时间设定二、设备产地：国外三、参考品牌及型号：无四、资质要求：4.1投标人需在中华人民共和国境内注册，持有合法有效的企业法人营业执照。
BIO-RAD脉冲场电泳介绍
﹡这一独具的高分辨力使PFGE的应用范围已涉及到几乎所有生 物基因组结构的研究。
脉冲场电泳（PFGE）的原理
PFGE的原理
PFGE的基本原理是对琼脂糖凝胶外加交变的脉冲电场,其方向 、时间和电流大小交替改变,每当电场方向发生改变时,大分子DNA 便滞留在凝胶孔内,直至沿新的电场轴重新定向后,才能继续向前泳 动,DNA分子越大,这种重新定向需要的时间就越长,当DNA分子改 变方向的时间小于脉冲时间时,DNA就可以按照其分子量大小分开, 经EB染色后在凝胶上出现按DNA大小排列的电泳带型。
一、PFGE在分子分型方面的应用 通过微生物分型可以鉴定菌株是否一致、比较它们的亲缘
关系,对于细菌性传染病的监测、传染源追踪、传播途径的调查 和识别有着非常重要的意义。
传统的微生物分型技术主要是基于表型特性分类,如生化分 型(biotyping)、血清学分型(serotyping)、耐药谱测定(antmi icrobial susceptibility testing)、噬菌体分型(bacterialphage typing) 等。由于微生物易受环境的影响,很容易改变其表达性状,使得表 型分类很不准确。
CHEF-DR III
脉冲场电泳系统的配件
