一、液压站组成及工作原理：

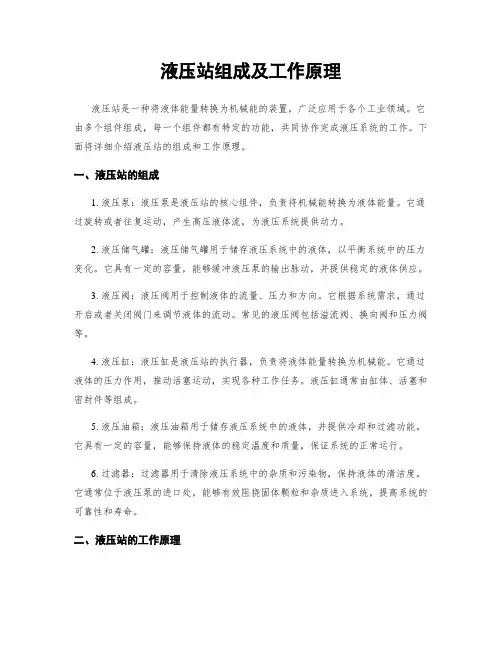

液压站组成及工作原理
液压站组成及工作原理液压站是一种将液体能量转换为机械能的装置，广泛应用于各个工业领域。
它由多个组件组成，每一个组件都有特定的功能，共同协作完成液压系统的工作。
下面将详细介绍液压站的组成和工作原理。
一、液压站的组成1. 液压泵：液压泵是液压站的核心组件，负责将机械能转换为液体能量。
它通过旋转或者往复运动，产生高压液体流，为液压系统提供动力。
2. 液压储气罐：液压储气罐用于储存液压系统中的液体，以平衡系统中的压力变化。
它具有一定的容量，能够缓冲液压泵的输出脉动，并提供稳定的液体供应。
3. 液压阀：液压阀用于控制液体的流量、压力和方向。
它根据系统需求，通过开启或者关闭阀门来调节液体的流动。
常见的液压阀包括溢流阀、换向阀和压力阀等。
4. 液压缸：液压缸是液压站的执行器，负责将液体能量转换为机械能。
它通过液体的压力作用，推动活塞运动，实现各种工作任务。
液压缸通常由缸体、活塞和密封件等组成。
5. 液压油箱：液压油箱用于储存液压系统中的液体，并提供冷却和过滤功能。
它具有一定的容量，能够保持液体的稳定温度和质量，保证系统的正常运行。
6. 过滤器：过滤器用于清除液压系统中的杂质和污染物，保持液体的清洁度。
它通常位于液压泵的进口处，能够有效阻挠固体颗粒和杂质进入系统，提高系统的可靠性和寿命。
二、液压站的工作原理液压站的工作原理基于帕斯卡原理，即压力在液体中传递时保持不变。
液压站通过液压泵产生高压液体流，将其送入液压系统中。
液体经过液压阀的控制，进入液压缸，推动活塞运动，实现各种工作任务。
具体工作过程如下：1. 液压泵工作：当液压站启动时，液压泵开始旋转或者往复运动。
液压泵的进口处形成负压，吸入液体，然后通过泵的工作腔体被压缩，并排出高压液体。
2. 液压阀控制：高压液体经过液压阀的控制，进入液压缸的工作腔体。
液压阀根据系统需求，调节阀门的开启或者关闭程度，控制液体的流量、压力和方向。
3. 液压缸工作：高压液体进入液压缸的工作腔体，推动活塞运动。

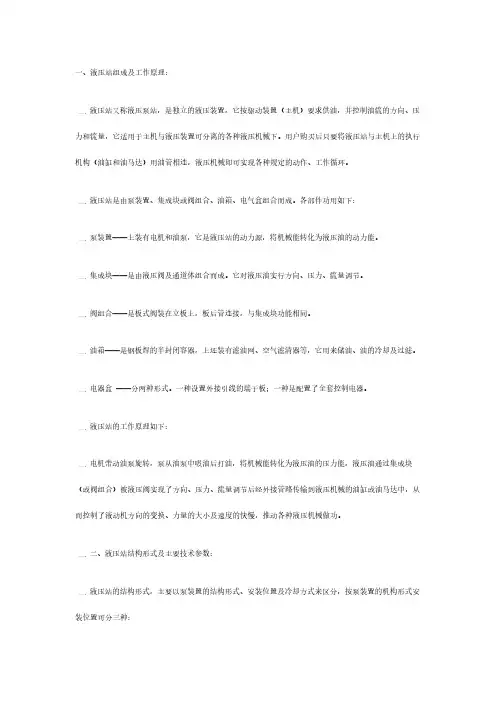

一液压站构成及工作原理
一、液压站组成及工作原理：液压站又称液压泵站，是独立的液压装置，它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。
用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。
液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。
各部件功用如下：泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。
集成块——是由液压阀及通道体组合而成。
它对液压油实行方向、压力、流量调节。
阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。
油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。
电器盒 ——分两种形式。
一种设置外接引线的端子板；一种是配置了全套控制电器。
液压站的工作原理如下：电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。
二、液压站结构形式及主要技术参数：液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的机构形式安装位置可分三种：1、上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统一思想。
2、上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。
3、旁置式：泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。
按站的冷却方式可分为两种：1、自然冷却：靠油箱本身与空气热交换冷却，一般用于油箱容量小于250升的系统一思想。
2、强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。
液压站以油箱的有效贮油量度及电机功率为主要技术参数。

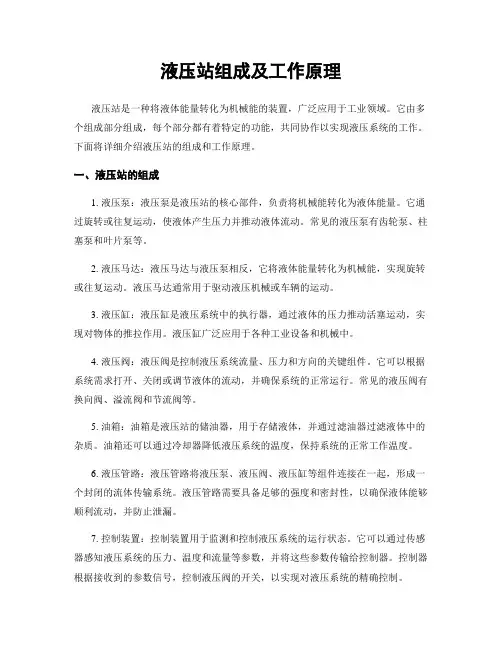

液压站组成及工作原理
液压站组成及工作原理液压站是一种将液体能量转化为机械能的装置，广泛应用于工业领域。
它由多个组成部分组成，每个部分都有着特定的功能，共同协作以实现液压系统的工作。
下面将详细介绍液压站的组成和工作原理。
一、液压站的组成1. 液压泵：液压泵是液压站的核心部件，负责将机械能转化为液体能量。
它通过旋转或往复运动，使液体产生压力并推动液体流动。
常见的液压泵有齿轮泵、柱塞泵和叶片泵等。
2. 液压马达：液压马达与液压泵相反，它将液体能量转化为机械能，实现旋转或往复运动。
液压马达通常用于驱动液压机械或车辆的运动。
3. 液压缸：液压缸是液压系统中的执行器，通过液体的压力推动活塞运动，实现对物体的推拉作用。
液压缸广泛应用于各种工业设备和机械中。
4. 液压阀：液压阀是控制液压系统流量、压力和方向的关键组件。
它可以根据系统需求打开、关闭或调节液体的流动，并确保系统的正常运行。
常见的液压阀有换向阀、溢流阀和节流阀等。
5. 油箱：油箱是液压站的储油器，用于存储液体，并通过滤油器过滤液体中的杂质。
油箱还可以通过冷却器降低液压系统的温度，保持系统的正常工作温度。
6. 液压管路：液压管路将液压泵、液压阀、液压缸等组件连接在一起，形成一个封闭的流体传输系统。
液压管路需要具备足够的强度和密封性，以确保液体能够顺利流动，并防止泄漏。
7. 控制装置：控制装置用于监测和控制液压系统的运行状态。
它可以通过传感器感知液压系统的压力、温度和流量等参数，并将这些参数传输给控制器。
控制器根据接收到的参数信号，控制液压阀的开关，以实现对液压系统的精确控制。
二、液压站的工作原理液压站的工作原理是基于帕斯卡定律，即在一个封闭的液压系统中，液体在各个部分之间传递的压力是相等的。
具体工作原理如下：1. 液压泵通过旋转或往复运动产生压力，并将液体推送到液压管路中。
2. 液压阀根据系统需求控制液体的流动方向、流速和压力。
例如，当需要将液体推送到液压缸时，液压阀打开，液体进入液压缸，推动活塞运动。

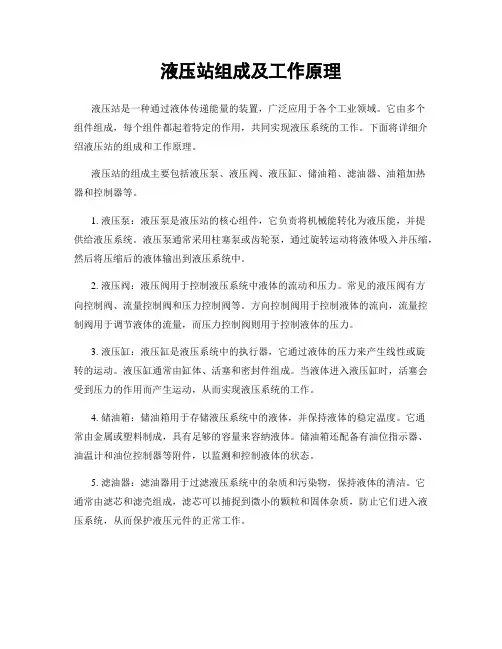

液压站组成及工作原理
液压站组成及工作原理液压站是一种通过液体传递能量的装置，广泛应用于各个工业领域。
它由多个组件组成，每个组件都起着特定的作用，共同实现液压系统的工作。
下面将详细介绍液压站的组成和工作原理。
液压站的组成主要包括液压泵、液压阀、液压缸、储油箱、滤油器、油箱加热器和控制器等。
1. 液压泵：液压泵是液压站的核心组件，它负责将机械能转化为液压能，并提供给液压系统。
液压泵通常采用柱塞泵或齿轮泵，通过旋转运动将液体吸入并压缩，然后将压缩后的液体输出到液压系统中。
2. 液压阀：液压阀用于控制液压系统中液体的流动和压力。
常见的液压阀有方向控制阀、流量控制阀和压力控制阀等。
方向控制阀用于控制液体的流向，流量控制阀用于调节液体的流量，而压力控制阀则用于控制液体的压力。
3. 液压缸：液压缸是液压系统中的执行器，它通过液体的压力来产生线性或旋转的运动。
液压缸通常由缸体、活塞和密封件组成。
当液体进入液压缸时，活塞会受到压力的作用而产生运动，从而实现液压系统的工作。
4. 储油箱：储油箱用于存储液压系统中的液体，并保持液体的稳定温度。
它通常由金属或塑料制成，具有足够的容量来容纳液体。
储油箱还配备有油位指示器、油温计和油位控制器等附件，以监测和控制液体的状态。
5. 滤油器：滤油器用于过滤液压系统中的杂质和污染物，保持液体的清洁。
它通常由滤芯和滤壳组成，滤芯可以捕捉到微小的颗粒和固体杂质，防止它们进入液压系统，从而保护液压元件的正常工作。
6. 油箱加热器：油箱加热器用于加热液压系统中的液体，以保持液体的适宜温度。
在低温环境下，液体的黏度会增加，影响液压系统的工作效率。
油箱加热器通过加热液体，使其达到合适的温度范围，提高液压系统的工作效率。
7. 控制器：控制器用于监测和控制液压系统的运行状态。
它通常由传感器、执行器和控制电路组成，可以实现对液压系统的自动控制和调节。
控制器可以监测液体的压力、流量和温度等参数，并根据设定值进行相应的调节，保证液压系统的稳定运行。

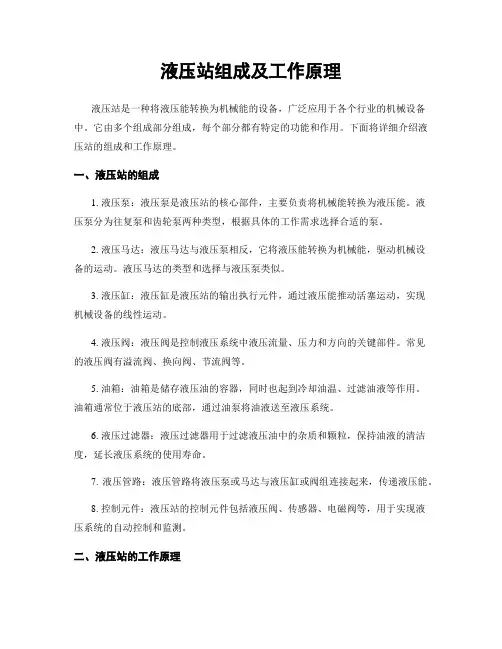

液压站组成及工作原理
液压站组成及工作原理液压站是一种将液压能转换为机械能的设备，广泛应用于各个行业的机械设备中。
它由多个组成部分组成，每个部分都有特定的功能和作用。
下面将详细介绍液压站的组成和工作原理。
一、液压站的组成1. 液压泵：液压泵是液压站的核心部件，主要负责将机械能转换为液压能。
液压泵分为往复泵和齿轮泵两种类型，根据具体的工作需求选择合适的泵。
2. 液压马达：液压马达与液压泵相反，它将液压能转换为机械能，驱动机械设备的运动。
液压马达的类型和选择与液压泵类似。
3. 液压缸：液压缸是液压站的输出执行元件，通过液压能推动活塞运动，实现机械设备的线性运动。
4. 液压阀：液压阀是控制液压系统中液压流量、压力和方向的关键部件。
常见的液压阀有溢流阀、换向阀、节流阀等。
5. 油箱：油箱是储存液压油的容器，同时也起到冷却油温、过滤油液等作用。
油箱通常位于液压站的底部，通过油泵将油液送至液压系统。
6. 液压过滤器：液压过滤器用于过滤液压油中的杂质和颗粒，保持油液的清洁度，延长液压系统的使用寿命。
7. 液压管路：液压管路将液压泵或马达与液压缸或阀组连接起来，传递液压能。
8. 控制元件：液压站的控制元件包括液压阀、传感器、电磁阀等，用于实现液压系统的自动控制和监测。
二、液压站的工作原理液压站的工作原理基于压力传递和流量控制。
当液压泵启动时，通过吸入液压油并产生压力，将液压油送至液压系统中。
液压油经过液压阀的控制，进入液压缸或马达，推动活塞或驱动机械设备的运动。
液压站的工作过程中，液压泵不断地吸入液压油，将其压力提高后送至液压系统。
液压油在液压缸或马达中产生压力，推动活塞或驱动机械设备的运动。
液压阀负责控制液压油的流量、压力和方向，实现液压系统的自动控制。
液压站的工作原理可以通过以下几个步骤来理解：1. 液压泵启动，吸入液压油并产生压力。
2. 液压油经过液压阀的控制，进入液压缸或马达。
3. 液压油在液压缸中产生压力，推动活塞运动。
4. 液压油在马达中产生压力，驱动机械设备的运动。

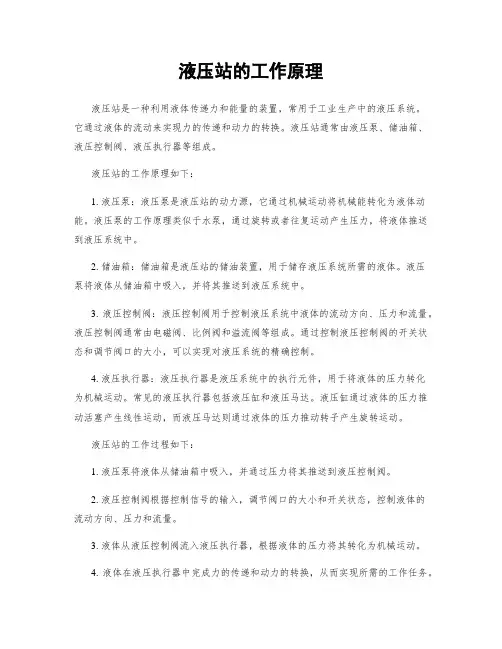

液压站的工作原理
液压站的工作原理液压站是一种利用液体传递力和能量的装置，常用于工业生产中的液压系统。
它通过液体的流动来实现力的传递和动力的转换。
液压站通常由液压泵、储油箱、液压控制阀、液压执行器等组成。
液压站的工作原理如下：1. 液压泵：液压泵是液压站的动力源，它通过机械运动将机械能转化为液体动能。
液压泵的工作原理类似于水泵，通过旋转或者往复运动产生压力，将液体推送到液压系统中。
2. 储油箱：储油箱是液压站的储油装置，用于储存液压系统所需的液体。
液压泵将液体从储油箱中吸入，并将其推送到液压系统中。
3. 液压控制阀：液压控制阀用于控制液压系统中液体的流动方向、压力和流量。
液压控制阀通常由电磁阀、比例阀和溢流阀等组成。
通过控制液压控制阀的开关状态和调节阀口的大小，可以实现对液压系统的精确控制。
4. 液压执行器：液压执行器是液压系统中的执行元件，用于将液体的压力转化为机械运动。
常见的液压执行器包括液压缸和液压马达。
液压缸通过液体的压力推动活塞产生线性运动，而液压马达则通过液体的压力推动转子产生旋转运动。
液压站的工作过程如下：1. 液压泵将液体从储油箱中吸入，并通过压力将其推送到液压控制阀。
2. 液压控制阀根据控制信号的输入，调节阀口的大小和开关状态，控制液体的流动方向、压力和流量。
3. 液体从液压控制阀流入液压执行器，根据液体的压力将其转化为机械运动。
4. 液体在液压执行器中完成力的传递和动力的转换，从而实现所需的工作任务。
液压站的优点：1. 力传递稳定：液压系统通过液体传递力，能够在传递过程中减小震动和冲击，使力的传递更加稳定。
2. 调节性能好：液压系统通过控制阀的调节，可以精确控制液体的压力和流量，满足不同工作任务的需求。
3. 动力密度高：液压系统具有较高的功率密度，可以在较小的体积内提供较大的力和动力。
4. 传动效率高：液压系统的传动效率通常较高，能够有效地将输入的机械能转化为输出的机械运动。
总结：液压站是一种利用液体传递力和能量的装置，通过液压泵、储油箱、液压控制阀和液压执行器等组成。
液压站的工作原理
液压站的工作原理液压站是一种能够通过液体传递力和能量的装置，广泛应用于各个领域，如机械工程、航空航天、汽车工业等。
它主要由液压泵、液压马达、液压缸、液压阀等组成，通过液体的压力来实现力的传递和工作机构的运动。
液压站的工作原理主要包括以下几个方面：1. 液压泵的工作原理：液压泵是液压站的核心部件之一，它通过机械驱动将液体吸入并通过压力油管送入液压系统。
液压泵的工作原理是利用泵的转子在泵腔内产生容积变化，从而使液体被吸入和排出。
常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
2. 液压马达的工作原理：液压马达是将液体能量转化为机械能的装置，与液压泵相反。
液压马达的工作原理是通过液体的压力作用于马达内的活塞或转子，从而产生转动力矩或线性运动。
常见的液压马达有齿轮马达、叶片马达和柱塞马达等。
3. 液压缸的工作原理：液压缸是液压站中用于产生直线运动的装置。
液压缸的工作原理是通过液体的压力作用于缸筒内的活塞，从而产生推力或拉力，推动工作机构实现运动。
液压缸的结构形式多样，常见的有单作用液压缸和双作用液压缸。
4. 液压阀的工作原理：液压阀是控制液压系统中液体流动和压力的装置。
液压阀的工作原理是通过阀芯的移动来改变液体流通通道的开闭状态，从而控制液体的流量和压力。
常见的液压阀有单向阀、溢流阀、调压阀和换向阀等。
液压站的工作原理是基于帕斯卡定律，即在一个封闭的液体系统中，施加在液体上的压力会均匀传递到系统的各个部分。
通过合理配置液压泵、液压马达、液压缸和液压阀等组件，可以实现力的传递、工作机构的运动和控制系统的调节。
液压站的工作过程一般包括以下几个步骤：1. 液压泵吸油：液压泵开始工作时，通过机械驱动将液体从油箱吸入泵腔。
2. 液压泵压油：液压泵的转子转动，使泵腔内的容积变小，液体被压缩并通过压力油管送入液压系统。
3. 液压阀控制：液压阀根据系统需求控制液体的流向、流量和压力，以实现工作机构的运动和系统的稳定工作。
4. 液压马达或液压缸工作：根据液压阀的控制信号，液压马达或液压缸开始工作，产生推力、拉力或转动力矩，推动工作机构实现所需的运动。
液压站组成及工作原理
液压站组成及工作原理液压站是一种将液体能量转化为机械能的装置，广泛应用于各个领域，如工程机械、航空航天、冶金等。
本文将详细介绍液压站的组成和工作原理。
一、液压站的组成液压站主要由以下几个部分组成：1. 液压泵：液压泵是液压站的核心部件，负责将机械能转化为液压能。
液压泵通常采用柱塞泵、齿轮泵或螺杆泵等类型，根据不同的工作条件选择合适的液压泵。
2. 液压油箱：液压油箱用于存储液压油，并通过油泵将液压油送至液压系统各个部位。
液压油箱通常具有散热器，以保持液压油的温度稳定。
3. 液压阀：液压阀用于控制液压系统的流量、压力和方向。
常见的液压阀有单向阀、溢流阀、比例阀等，根据不同的工作需求选择合适的液压阀。
4. 液压缸：液压缸是液压系统的执行元件，负责将液压能转化为机械能。
液压缸通常由活塞、缸筒和密封件组成，根据不同的工作条件选择合适的液压缸。
5. 液压管路：液压管路用于连接液压泵、液压阀和液压缸等部件，传递液压能。
液压管路通常由高强度的金属材料制成，以承受高压和高流量的液压油。
二、液压站的工作原理液压站的工作原理基于帕斯卡定律，即在封闭的液体中，压力均匀传递。
液压站的工作过程如下：1. 液压泵将液压油从油箱中吸入，然后通过液压管路送至液压阀。
2. 液压阀根据控制信号的输入，调节液压油的流量、压力和方向。
例如，当需要提升液压缸时，液压阀打开通向液压缸的通道，液压油进入液压缸，推动活塞上升。
3. 液压缸受到液压油的推动，将机械能转化为液压能，实现相应的工作任务。
例如，液压缸可以用于提升重物、推动机械臂等。
4. 当工作任务完成后，液压阀关闭通道，液压油回流至液压油箱，液压缸停止工作。
通过液压泵、液压阀、液压缸和液压管路的协同工作，液压站能够实现各种复杂的机械运动和工作任务。
三、液压站的优势和应用领域液压站具有以下几个优势：1. 高功率密度：液压系统具有较高的功率密度，可以实现大功率输出。
2. 灵活性和可控性：液压系统可以通过调节液压阀的开启程度，实现精确的控制，适应不同的工作需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、液压站组成及工作原理：
液压站又称液压泵站，是独立的液压装置，它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。
用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。
液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。
各部件功用如下：
泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。
集成块——是由液压阀及通道体组合而成。
它对液压油实行方向、压力、流量调节。
阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。
油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。
电器盒——分两种形式。
一种设置外接引线的端子板；一种是配置了全套控制电器。
液压站的工作原理如下：
电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。
二、液压站结构形式及主要技术参数：
液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的机构形式安装位置可分三种：
1、上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统一思想。
2、上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。
3、旁置式：泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。
按站的冷却方式可分为两种：
1、自然冷却：靠油箱本身与空气热交换冷却，一般用于油箱容量小于250
升的系统一思想。
2、强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。
液压站以油箱的有效贮油量度及电机功率为主要技术参数。
油箱容量共有18种规格，如下表
本系列液压站根据用户要求及依据工况使用条件，可以做到：
1、按系统配置集成块，也可不带集成块。
2、可设置冷却器、加热器、蓄能器
3、可设置电气控制装，也可不带电气控制装置
YZ液压站各型结构\型号。
