焊接保护气体用量计算
焊接保护气体用量计算
焊接保护气体用量计算
一、焊接保护气体的定义
1、什么是焊接保护气体？
焊接保护气体是指在焊接作业过程中，用以保护焊熔池、焊头和焊条，使焊后不受空气中氧、氮及其他气体的侵蚀性影响，同时可以使焊接
材料达到安全性和质量要求的气体。
2、为什么要使用焊接保护气体？
焊接保护气体的作用主要是用来抑制焊接反应，保护焊接工件各面的
焊熔池及其周围的环境，防止金属氧化，留存焊接钎料的晶格结构并
防止元素过量蒸发，从而可以保证焊接质量，达到被焊件的机械性和
化学性要求。
二、焊接保护气体用量计算
1、计算公式
焊接保护气体用量计算公式：用量＝要焊接部件的尺寸＊焊接完成一
个部件所需的用量
2、计算步骤
（1）准备焊接仪器或手火放电仪及其相关配件，核实所用焊接电压、
电流以及焊丝价格。
（2）选择正确的焊接保护气体，根据焊接工艺要求选择保护气体，比如CO2用于全氩焊，氩气用于原子焊。
（3）准备焊接材料，准确计算焊接材料的尺寸，有关焊接材料的尺寸可从焊接图纸中查看。
（4）按照焊接规程要求，计算每个焊接部件所需要的用量，用量=要焊接部件的尺寸＊焊接完成一个部件所需的用量。
（5）按照实际情况预估所需要用量，预估所需要的焊接保护气体用量并将预估用量和实际用量对比，并做出相应的调整。
三、焊接保护气体的注意事项
1、选择正确的焊接保护气体
将影响焊接结果的有害物质完全除去，控制有害物质在允许范围内，保持焊熔池和焊头环境清洁，以及金属温度和焊接技术都有至关重要的作用。
因此，必须选择恰当的焊接保护气体，以达到良好的焊接质量。
2、注意节约
选择可靠性高的设备，不能滥用，应事先判断用量，力求最低限度的用量。
另外还应尽量采用自动或半自动的焊接配套设备，有效节约保护气体用量及耗损。
3、正确操作
运用保护气体时，应做到安全操作，确保不消耗过量或者消耗费用过大，在操作时要密切检查，以便及时排除机器故障，防止因机器故障造成浪费。
焊接材料计算公式
焊接材料计算公式
焊接材料主要包括焊条、焊丝、焊剂和气体保护剂等。
以下是焊接材料计算公式的详细解释：
1.焊条的计算公式：
焊条的计算公式为：焊条重量（kg）= 焊条单位长度（kg/m）× 焊接长度（m）。
其中，焊条单位长度是指每米焊条的重量，可以参考焊条的物理性能表进行查找。
2.焊丝的计算公式：
焊丝的计算公式为：焊丝重量（kg）= 焊丝单位长度（kg/m）× 焊接长度（m）。
焊丝单位长度也可以通过参考焊丝的物理性能表进行查找。
3.焊剂的计算公式：
焊剂的计算公式为：焊剂重量（kg）= 焊剂单位长度（kg/m）× 焊接长度（m）。
焊剂单位长度也可以通过参考焊剂的物理性能表进行查找。
4.气体保护剂的计算公式：
气体保护剂的计算公式为：气体保护剂消耗量（m³）= 气体流量（m³/min）× 焊接时间（min）。
气体流量一般根据焊接设备的要求进行设置，焊接时间可以根据实际
情况进行估计。
需要特别注意的是，上述的计算公式都是基于理想情况下的焊接材料
消耗量，实际情况中可能会受到一些因素的影响，如工艺参数的误差、焊
缝的尺寸误差、焊接操作技术等。
因此，在实际操作中需要对计算结果进
行一定的修正和调整。
另外，为保证焊接质量和工作安全，还需参考相关的焊接规范和标准，对焊接材料的选择和使用进行严格的控制和监督。
焊接用气体的分类
1． 焊接用气体的分类根据各种气体在工作过程中的作用，焊接用气体主要分为保护气体和气焊、切割时所用的气体。
1.1 保护气体保护气体主要包括二氧化碳（CO 2）、氩气（Ar ）、氦气（He ）、氧气（O 2）和氢气（H 2）。
国际焊接学会指出，保护气体统一按氧化势进行分类，并确定分类指标的简单计算公式为：分类指标=O 2%+1/2CO 2%。
在此公式的基础上，根据保护气体的氧化势可将保护气体分成五类。
Ⅰ类为惰性气体或还原性气体，M 1类为弱氧化性气体，M 2类为中等氧化性气体，M 3和C 类为强氧化性气体。
保护气体各类型的氧化势指标见表1。
焊接黑色金属时保护气体的分类见表2。
1.2 气焊、切割用气体根据气体的性质，气焊、切割用气体又可以分为两类，即助燃气体（O2）和可燃气体。
可燃气体与氧气混合燃烧时，放出大量的热，形成热量集中的高温火焰（火焰中的最高温度一般可达2000～3000℃），可将金属加热和熔化。
气焊、切割时常用的可燃气体是乙炔，目前推广使用的可燃气体还有丙烷、丙烯、液化石油气（以丙烷为主）、天然气（以甲烷为主）等。
几种常用可燃气体的物理和化学性能见表3。
2 焊接用气体的特性不同焊接或切割过程中气体的作用也有所不同，并且气体的选择还与被焊材料有关，这就需要在不同的场合选用具有某一特定物理或化学性能的气体甚至多种气体的混合。
焊接和切割中常用气体的主要性质和用途见表4，不同气体在焊接过程中的特性见表5。
表4 焊接常用气体的主要特征和用途2.1 二氧化碳气体（CO2）（1）CO2气体的性质CO2气体是氧化性保护气体，CO2有固态、液态、气态三种状态。
纯净的CO2气体无色、无味。
CO2气体在0℃和1atm（101325Pa）下，密度是1.9768g/L，是空气的1.5倍。
CO2易溶于水，当溶于水后略有酸味。
CO2气体在高温时发生分解（CO2→CO+O，-283.24kJ），由于分解出原子态氧，因而使电弧气氛具有很强的气体性。
二氧化碳保护焊的废气量计算
二氧化碳保护焊的废气量计算二氧化碳保护焊是一种常见的焊接方法，它利用二氧化碳气体来保护焊接区域，以防止氧气和其他气体的侵入，从而提高焊接质量。
然而，在二氧化碳保护焊过程中产生的废气也是一个不容忽视的问题。
本文将以二氧化碳保护焊的废气量计算为主题，探讨废气产生的原因、计算方法以及减少废气排放的措施。
我们来了解一下二氧化碳保护焊过程中产生废气的原因。
二氧化碳保护焊主要使用的是惰性气体二氧化碳，它在焊接过程中起到保护熔池的作用。
然而，焊接过程中，二氧化碳会发生化学反应，产生一些废气，如一氧化碳、二氧化硫等。
同时，焊接过程中还会产生大量的烟尘和金属粉尘，这些都属于废气的一部分。
接下来，我们来介绍一下如何计算二氧化碳保护焊的废气量。
废气量的计算主要分为两个方面：二氧化碳气体的消耗量和废气的排放量。
二氧化碳气体的消耗量可以通过焊接工艺参数和焊缝长度来计算。
而废气的排放量则需要考虑焊接金属的种类、焊接电流和焊接时间等因素。
通过合理的计算和估算，可以得出焊接过程中产生的废气量。
为了减少二氧化碳保护焊的废气排放，可以采取一些措施。
首先，选择合适的焊接工艺参数和材料，可以减少焊接过程中的废气产生。
其次，要做好通风设备的配置，确保焊接区域的空气流通，减少废气的滞留。
此外，还可以使用一些环保型的焊接材料和装备，降低废气排放的含量和浓度。
总结起来，二氧化碳保护焊作为一种常见的焊接方法，不仅可以提高焊接质量，还会产生一定量的废气。
通过合理计算废气量并采取相应的措施，可以减少废气的排放，保护环境。
在实际应用中，我们应该重视二氧化碳保护焊的废气问题，积极采取措施，为环境保护做出贡献。
CO2气体保护焊焊接参数
二氧化碳焊接工艺--焊接工艺指导书（CO2焊）一、基本原理CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。
是焊接黑色金属的重要焊接方法之一。
二、工艺特点1. CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍2. CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3. 焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。
5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。
6. 焊接弧光强，注意弧光辐射。
三、冶金特点CO2焊焊接过程在冶金方面主要表现在：1. CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。
解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。
实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。
四、焊接材料1. 保护气体CO2用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。
气瓶压力表上所指的压力就是这部分饱和压力。
该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。
（备注：1Kg的液态CO2可汽化509LCO2气体）2. CO2气瓶外表漆黑色并写有黄色字样3. 市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1) 将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。
2) 倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。
CO2气体保护焊焊接参数
二氧化碳焊接工艺--焊接工艺指导书（CO2焊）一、基本原理CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。
是焊接黑色金属的重要焊接方法之一。
二、工艺特点1.CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍2.CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4.焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。
5.不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。
6.焊接弧光强，注意弧光辐射。
三、冶金特点CO2焊焊接过程在冶金方面主要表现在：1.CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。
解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。
实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。
四、焊接材料1.保护气体CO2用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg 的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。
气瓶压力表上所指的压力就是这部分饱和压力。
该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。
（备注：1Kg的液态CO2可汽化509LCO2气体）2.CO2气瓶外表漆黑色并写有黄色字样3.市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。
2)倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。
二氧化碳保护焊的废气量计算

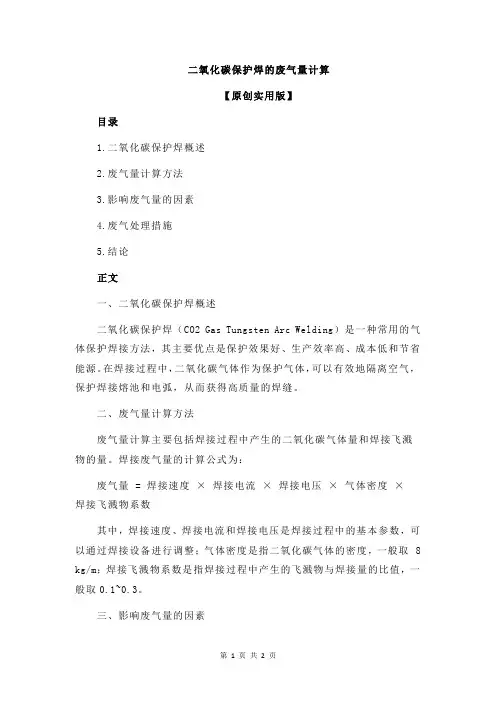

二氧化碳保护焊的废气量计算【原创实用版】目录1.二氧化碳保护焊概述2.废气量计算方法3.影响废气量的因素4.废气处理措施5.结论正文一、二氧化碳保护焊概述二氧化碳保护焊（CO2 Gas Tungsten Arc Welding）是一种常用的气体保护焊接方法，其主要优点是保护效果好、生产效率高、成本低和节省能源。
在焊接过程中，二氧化碳气体作为保护气体，可以有效地隔离空气，保护焊接熔池和电弧，从而获得高质量的焊缝。
二、废气量计算方法废气量计算主要包括焊接过程中产生的二氧化碳气体量和焊接飞溅物的量。
焊接废气量的计算公式为：废气量 = 焊接速度×焊接电流×焊接电压×气体密度×焊接飞溅物系数其中，焊接速度、焊接电流和焊接电压是焊接过程中的基本参数，可以通过焊接设备进行调整；气体密度是指二氧化碳气体的密度，一般取 8 kg/m；焊接飞溅物系数是指焊接过程中产生的飞溅物与焊接量的比值，一般取0.1~0.3。
三、影响废气量的因素废气量的大小受多种因素影响，主要包括：1.焊接参数：焊接速度、焊接电流和焊接电压的改变都会影响废气量。
一般来说，焊接速度越快、焊接电流越大、焊接电压越高，产生的废气量也越大。
2.焊接材料：不同类型的焊接材料产生的废气量也有所不同。
例如，药芯焊丝产生的废气量较大，而实心焊丝产生的废气量较小。
3.保护气体：保护气体的种类和纯度也会影响废气量。
二氧化碳气体纯度越高，废气量越小；而采用富氩混合气保护焊接时，废气量会相对较大。
4.焊接环境：焊接环境的温度、湿度和气压等条件也会影响废气量。
四、废气处理措施为了减少焊接废气对环境和人体的危害，需要采取一定的处理措施。
常用的废气处理方法包括：1.通风换气：通过设置烟囱或抽风机，将焊接废气及时排出，保证工作环境的空气质量。
2.活性炭吸附：利用活性炭的吸附性能，将焊接废气中的有害物质吸附在表面，从而达到净化空气的目的。
二氧化碳保护焊的废气量计算
二氧化碳保护焊的废气量计算一、引言二氧化碳保护焊是一种广泛应用于金属焊接工艺的方法，具有焊缝质量高、焊接速度快等优点。
然而，在焊接过程中会产生一定量的废气，对环境和人体健康造成一定影响。
为了更好地掌握二氧化碳保护焊的废气量，本文将对废气量的计算方法进行详细阐述。
二、二氧化碳保护焊废气产生原因及成分二氧化碳保护焊废气的产生主要来源于焊接过程中的化学反应和金属熔滴蒸发。
废气成分主要包括二氧化碳、一氧化碳、氧化物、金属蒸汽等。
其中，二氧化碳是焊接过程中最常见的废气，其浓度受焊接电流、电压、焊接速度等因素影响。
三、废气量计算公式及参数说明二氧化碳保护焊废气量的计算公式为：废气量（m/min）=气体消耗速率（m/min）×焊接时间（min）气体消耗速率受焊接电流、电压、焊接速度等因素影响，可通过实验测定。
焊接时间可根据实际焊接过程进行调整。
四、计算实例与分析以下是一个计算实例：某焊接工件采用二氧化碳保护焊，焊接电流为150A，电压为30V，焊接速度为2m/min，焊接时间为10min。
根据实验数据，二氧化碳消耗速率为5m/min。
废气量= 5m/min × 10min = 50m实际焊接过程中，废气量可能会受到多种因素的影响，如焊接参数的稳定性、焊缝形状等。
因此，在实际应用中，需要根据具体情况调整焊接参数，以减少废气量。
五、减少废气量的措施1.优化焊接参数：根据实际需求，合理选择焊接电流、电压和焊接速度，以降低气体消耗速率。
2.加强通风换气：在焊接工作区域设置通风设备，提高空气质量，降低废气浓度。
3.采用环保型焊接材料：选择低污染的焊接材料，降低焊接过程中有害物质的产生。
4.培训合格焊工：加强焊工技能培训，提高焊接质量，减少焊接缺陷。
六、结论二氧化碳保护焊在金属焊接领域具有广泛应用，但其废气量计算和控制仍需关注。
通过合理调整焊接参数、加强通风换气、采用环保型焊接材料和培训合格焊工等措施，可以有效降低废气量，减轻对环境和人体健康的影响。
二氧化碳保护焊的废气量计算
二氧化碳保护焊的废气量计算摘要：一、二氧化碳保护焊的废气成分二、废气量的计算方法1.焊接方法的选择2.焊接材料的选择3.焊接电流和电压的选择4.焊接速度的影响5.废气量的计算公式三、废气量的计算实例1.实例一2.实例二3.实例三四、减少废气排放的措施1.选择合适的焊接方法2.选择更环保的焊接材料3.优化焊接参数4.采用废气处理设备正文：二氧化碳保护焊是一种常见的焊接方法，它通过在焊接过程中使用二氧化碳气体来保护焊接区域，防止氧化和污染。
然而，这种焊接方法会产生大量的废气，对环境和人体健康造成危害。
因此，了解二氧化碳保护焊的废气量计算方法，对于控制废气排放、减少环境污染具有重要意义。
一、二氧化碳保护焊的废气成分二氧化碳保护焊的废气主要成分是二氧化碳和一些金属氧化物。
其中，二氧化碳占废气总量的90% 以上，是废气的主要成分。
此外，还可能含有一氧化碳、氮氧化物、挥发性有机物等有害气体。
二、废气量的计算方法废气量的计算涉及到多个因素，包括焊接方法、焊接材料、焊接电流和电压、焊接速度等。
下面分别介绍这些因素对废气量的影响。
1.焊接方法的选择不同的焊接方法产生的废气量是不同的。
例如，手工电弧焊的废气排放量通常比自动焊接方法要高。
因此，在选择焊接方法时，应尽量选择废气排放量较低的方法。
2.焊接材料的选择焊接材料的选择也会影响废气量。
例如，含有较高氧化物的钢材焊接时，会产生更多的废气。
因此，在选择焊接材料时，应尽量选择氧化物含量较低的材料。
3.焊接电流和电压的选择焊接电流和电压的大小会影响焊接过程中的热量和金属氧化物的产生。
一般来说，焊接电流和电压较大时，废气量也会相应增加。
因此，在选择焊接电流和电压时，应在保证焊接质量的前提下，尽量选择较小的电流和电压。
4.焊接速度的影响焊接速度过快会导致焊接区域热量不足，无法完全熔化焊接材料，从而产生大量的金属氧化物和废气。
因此，在选择焊接速度时，应根据具体情况进行调整，避免过快或过慢。
铝合金焊接中保护气体的应用
铝合金焊接中保护气体的应用摘要铝合金作为目前工业生产中应用最广泛的有色金属，应用于我国航空航天、汽车制造、船舶制造以及轨道交通等多个领域。
当前随着铝合金材料在我国高铁上大量的应用，铝合金焊接技术越来越重要。
将焊接技术与铝合金的生产应用进行融合，能够为我国轨道交通事业的发展提供更多的可利用资源。
关键词保护气体焊缝熔深焊缝宽度0 引言焊接作为一种实现材料永久性连接的方法，被广泛应用于轨道交通、石油化工、航空航天、建筑、船舶、桥梁、机械制造等各行各业，已成为现代机械制造业中不可缺少的加工工艺方法。
在所有的焊接方法中，气体保护焊已成为一种使用范围最广，使用量最大的高效率和高质量的焊接方法之一。
在气体保护焊中，保护气体扮演者重要角色。
它的作用在于保护熔池、钨极不受外围空气的有害影响，改变电弧能量，提供适于电弧燃烧的条件。
如果空气进入并接触熔化金属或者高温金属，空气中的氧气将氧化金属或损伤钨极，其中氮气将导致气孔和焊缝变脆，水分将导致气孔。
1、常用焊接保护气的特性铝合金TIG焊用的保护气体主要是氩气、氦气或氩与氦混合的惰性气体，其他如氖、氙、氪等惰性气体太稀缺而不用于焊接。
氩气(Ar)是无色无味的气体。
比空气重25%，在平焊时用作焊接保护气体不易漂浮散失，有利于保护焊缝过程。
氩在空气中的含量是0.935% (按容积计)，沸点为-186℃，介于氧与氮的沸点之间，是分馏液态空气制取氧气的副产品。
氩气中有害的杂质是氧、氮及水蒸气，它们能使金属在焊接过程中被氧化和氮化，降低接头的质量与性能。
工业纯氩的纯度可达99.99%，完全能满足焊接铝、钛等活泼金属的要求。
由于氩气的热导率很小，而且是单原子气体，高温时不分解吸热，所以在氩气中燃烧得电弧热量损失较少。
氩弧焊时，电弧一旦引燃就很稳定，在各种保护气体中稳定性最好，一般电弧电压仅8-15V，因此氩气是TIG焊中使用最广泛的气体。
但电弧容易扩展，呈典型的钟罩形，加热不够集中。
二氧化碳气体保护焊的焊接参数设定
二氧化碳气体保护焊的焊接参数设定二氧化碳气体保护焊（CO2焊）是一种常用的金属焊接方法，广泛应用于工业生产中。
在进行CO2气体保护焊时，合理设定焊接参数是确保焊接质量和效率的关键之一、以下是关于CO2气体保护焊焊接参数设定的一些建议。
1.电流设定：焊接电流是决定焊缝形成的主要参数。
一般来说，焊接电流应根据焊接材料厚度和焊缝类型进行调整。
当焊接材料较薄且焊缝较细时，可以使用较低的焊接电流，以防止焊缝过宽或产生焊剂。
2.电压设定：电压设定与焊接电流息息相关。
较低的焊接电压可以获得较小的焊缝宽度和较高的焊接速度，但容易产生飞溅和松散的焊缝。
相反，较高的焊接电压可以获得较宽的焊缝宽度和较好的穿透力，但会增加气孔的风险。
因此，应根据焊接要求确定适当的电压范围。
3.引弧电流：引弧电流是在引弧开始时设置的电流。
适当的引弧电流可以确保良好的引弧稳定性和焊缝质量。
通常，引弧电流可略高于焊接电流，以便快速形成稳定的弧。
4.进给速度：进给速度是指焊丝的送丝速度。
它直接影响焊丝的熔化量和焊缝宽度。
通常，较高的进给速度可以获得较高的焊接速度，但必须与焊接电流和电压相匹配，以确保焊缝质量。
5.气体流量：CO2气体是用来保护焊缝和电弧的，因此设定合适的气体流量非常重要。
正常情况下，CO2气体流量应保持在10-20升/分钟之间，具体取决于焊接条件、焊丝直径和焊缝类型。
气体流量过低会导致气孔和气体不足的问题，而气体流量过高则会导致浪费和松散的焊缝。
6.焊丝直径：焊接材料的厚度和焊接要求决定了合适的焊丝直径。
一般来说，较薄的材料适合使用较小直径的焊丝，而较厚的材料则需要较大直径的焊丝。
选择合适的焊丝直径可以提高焊缝质量和焊接效率。
总之，设置合理的焊接参数是保证CO2气体保护焊质量和效率的重要因素之一、电流、电压、引弧电流、进给速度、气体流量和焊丝直径应根据焊接材料、厚度和焊缝类型进行调整，以获得最佳的焊接效果。
在设定参数时，需要参考相关标准和实践经验，并进行实际焊接试验，以优化焊接质量和生产效率。
