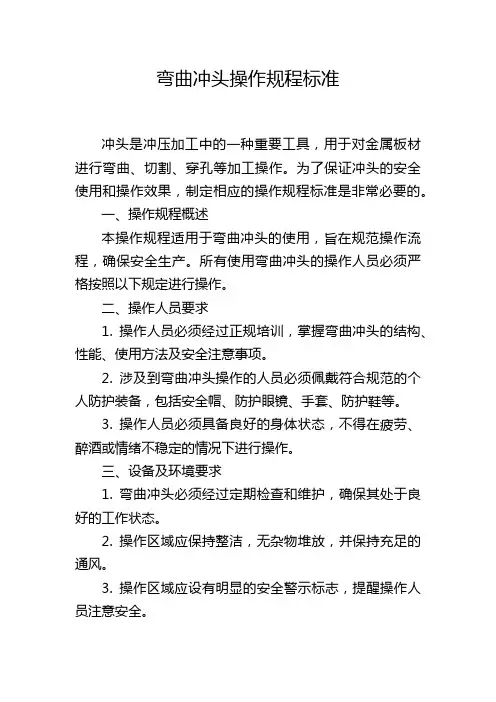

弯曲冲头操作规程标准
弯曲冲头操作规程标准冲头是冲压加工中的一种重要工具，用于对金属板材进行弯曲、切割、穿孔等加工操作。
为了保证冲头的安全使用和操作效果，制定相应的操作规程标准是非常必要的。
一、操作规程概述本操作规程适用于弯曲冲头的使用，旨在规范操作流程，确保安全生产。
所有使用弯曲冲头的操作人员必须严格按照以下规定进行操作。
二、操作人员要求1. 操作人员必须经过正规培训，掌握弯曲冲头的结构、性能、使用方法及安全注意事项。
2. 涉及到弯曲冲头操作的人员必须佩戴符合规范的个人防护装备，包括安全帽、防护眼镜、手套、防护鞋等。
3. 操作人员必须具备良好的身体状态，不得在疲劳、醉酒或情绪不稳定的情况下进行操作。
三、设备及环境要求1. 弯曲冲头必须经过定期检查和维护，确保其处于良好的工作状态。
2. 操作区域应保持整洁，无杂物堆放，并保持充足的通风。
3. 操作区域应设有明显的安全警示标志，提醒操作人员注意安全。
四、操作流程1. 在操作前，必须进行观察和检查，确保冲头和工装的完好无损。
2. 操作人员应根据工作要求选择合适的冲头，并进行正确的安装。
安装前应检查冲头是否干净、无损坏，螺钉是否紧固。
3. 操作人员应调整冲头的位置和角度，确保其与工作件对齐。
4. 在操作前，应对冲头进行润滑，确保其顺畅工作。
5. 操作人员应通过调整弯曲冲头的参数，如行程、角度等，来满足工件的要求。
6. 操作过程中应保持注意力集中，严禁聚集杂念，防止发生意外。
7. 操作人员应采取正确的操作姿势和动作，避免过度用力或不恰当的操作方式。
8. 在冲头运行过程中，操作人员应严禁将手部或其他身体部位放置在冲头附近，以免受伤。
9. 操作完成后，应关闭设备电源，清理工作区域，并将冲头进行妥善的保养和存放。
五、安全注意事项1. 操作人员禁止穿戴松散的衣物和飘带，以防被冲头吸入或缠绕引发意外。
2. 操作人员应随时保持操作区域的整洁，清除可能造成滑倒或绊倒的杂物。
3. 在操作过程中，如发现异常情况或设备故障，应立即停止操作，并及时汇报。

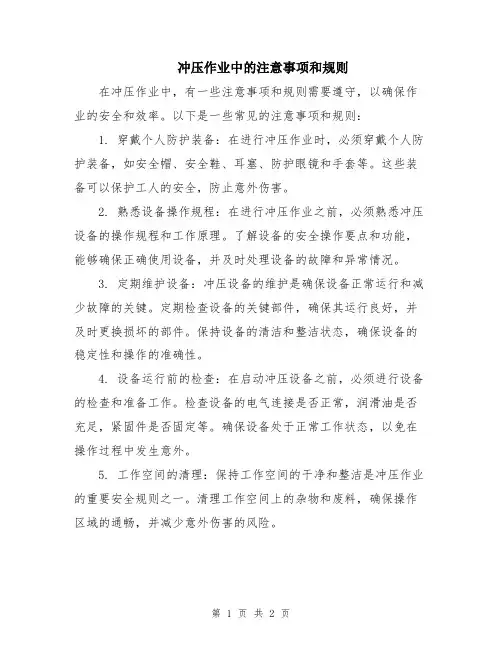

冲压作业中的注意事项和规则
冲压作业中的注意事项和规则在冲压作业中，有一些注意事项和规则需要遵守，以确保作业的安全和效率。
以下是一些常见的注意事项和规则：1. 穿戴个人防护装备：在进行冲压作业时，必须穿戴个人防护装备，如安全帽、安全鞋、耳塞、防护眼镜和手套等。
这些装备可以保护工人的安全，防止意外伤害。
2. 熟悉设备操作规程：在进行冲压作业之前，必须熟悉冲压设备的操作规程和工作原理。
了解设备的安全操作要点和功能，能够确保正确使用设备，并及时处理设备的故障和异常情况。
3. 定期维护设备：冲压设备的维护是确保设备正常运行和减少故障的关键。
定期检查设备的关键部件，确保其运行良好，并及时更换损坏的部件。
保持设备的清洁和整洁状态，确保设备的稳定性和操作的准确性。
4. 设备运行前的检查：在启动冲压设备之前，必须进行设备的检查和准备工作。
检查设备的电气连接是否正常，润滑油是否充足，紧固件是否固定等。
确保设备处于正常工作状态，以免在操作过程中发生意外。
5. 工作空间的清理：保持工作空间的干净和整洁是冲压作业的重要安全规则之一。
清理工作空间上的杂物和废料，确保操作区域的通畅，并减少意外伤害的风险。
6. 合理安排工作流程：合理安排工作流程可以提高冲压作业的效率和质量。
根据工作内容安排合理的工作顺序，避免冲压部件的交叉和干涉，提高生产效益。
7. 安全操作冲压设备：在操作冲压设备时，必须严格按照操作规程进行。
保持集中注意力，避免分神和操作失误。
遵循设备的安全操作要点，确保操作过程中的安全性和准确性。
8. 及时报告和处理问题：在冲压作业中，如果发现任何设备故障、异常情况或操作失误等问题，必须立即报告给相关人员，并按照规定的程序进行处理。
及时处理问题可以防止事故的发生和进一步的损失。
以上是冲压作业中的一些注意事项和规则，但实际操作中仍需根据具体情况进行调整和补充，以确保作业的安全和顺利进行。
冲压作业中的注意事项和规则
冲压作业中的注意事项和规则冲压作业是一项复杂而精细的工艺，在进行冲压作业时，需要遵守一系列的注意事项和规则。
本文将为您详细介绍冲压作业中的注意事项和规则：一、前期准备1. 安全环保: 在进行冲压作业前，要确保工作区域的安全。
保持工作区域的整洁，移除杂物和障碍物，保持应急出口畅通。
确认工作区域内有足够的消防设备和急救设备。
2. 设备检查: 在使用冲压设备前，要进行设备的完整性检查，确保没有损坏或者松动的零部件。
如果发现问题，应及时修理或更换。
3. 工作区域标识: 对工作区域进行合理的标识，明确设定禁止区域、行人通道和物料存放区等区域，防止人员误入禁区。
4. 人员安排: 在冲压作业中应进行人员安排，明确每个人的职责和任务，确保工作的有序进行。
二、操作规范1. 穿戴防护: 在进行冲压作业时，必须穿戴适当的防护装备。
包括安全帽、耳塞、防护眼镜、手套、防滑鞋等。
防护装备的选择应符合相关安全规范和标准。
2. 个人卫生: 保持个人卫生，定期洗手，避免将污染物带入工作区域。
在作业过程中，不允许吃东西、喝水和吸烟。
3. 物料准备: 对于待加工的物料，要进行充分的准备工作，包括清洁和除去杂质。
确保物料的平整和稳定，以便于冲压操作的进行。
4. 工艺参数设定: 根据冲压作业的要求，设定合适的工艺参数。
包括冲床的速度、压力、行程等参数，以及模具的尺寸和材质等。
5. 操作方法: 在进行冲压作业时，要按照正确的操作方法进行。
如使用合适的冲头和模具，调整好模具的位置和冲床的下降高度等。
6. 加工检查: 在冲压过程中，要进行定期的加工检查。
检查物料的加工情况，包括尺寸、形状、表面光滑度等。
如发现问题，及时调整冲压设备或更换模具。
7. 废料处理: 对于冲压过程中产生的废料，要进行合理的处理。
如分类收集和回收利用，或者送往指定的废料处理站点。
三、安全措施1. 避免触电: 在进行冲压作业时，要注意避免触电。
如使用绝缘工具、保持手部干燥等。
冲压工操作规程
冲压工操作规程引言概述：冲压工作是制造业中常见的一种加工工艺，冲压工操作规程是确保冲压工作安全高效进行的重要指导文件。
本文将从设备准备、操作流程、安全注意事项、质量控制和设备维护五个方面详细介绍冲压工操作规程。
一、设备准备1.1 确认冲压设备的正常运转状态，检查设备是否存在异常声音或异味。
1.2 检查模具和模具固定装置的完好性，确保模具安装正确牢固。
1.3 根据工艺要求准备好所需的原材料和辅助工具。
二、操作流程2.1 将原材料放置在冲床上并进行定位固定，调整好冲压设备的参数。
2.2 启动冲压设备，按照工艺要求进行冲压操作，注意观察冲压过程中的变化。
2.3 完成冲压操作后，停止设备运转，取出冲压好的零件并进行质量检验。
三、安全注意事项3.1 操作人员需穿戴好安全防护用具，如手套、护目镜等。
3.2 在操作过程中严格遵守操作规程，不得随意更改设备参数或操作方式。
3.3 发现设备异常或操作不当时，立即停止操作并及时报告维修人员进行处理。
四、质量控制4.1 在冲压操作前，需对模具和设备进行检查确认，避免因设备故障导致零件质量不合格。
4.2 冲压操作过程中，要不断检查零件的尺寸和外观质量，确保符合工艺要求。
4.3 完成冲压操作后，对零件进行质量检验，将合格品和不合格品进行分类处理。
五、设备维护5.1 定期对冲压设备进行保养和检修，确保设备运转正常。
5.2 对模具进行定期维护和清洁，延长模具的使用寿命。
5.3 停机后及时清理冲床周围的杂物，保持工作环境整洁。
结语：冲压工操作规程是冲压工作中的重要指导文件，遵守规程可以保障冲压操作的安全高效进行。
操作人员应严格按照规程操作，确保冲压工作顺利进行，生产出符合质量要求的零件。
同时，定期对设备进行维护保养，延长设备和模具的使用寿命，提高生产效率和质量。
冲压作业中的注意事项和规则范文
冲压作业中的注意事项和规则范文冲压是一种常见的金属加工技术，用于制作各种零配件和零件。
在进行冲压作业时，有一些重要的注意事项和规则需要遵守，以确保作业的安全性和高效性。
本文将介绍冲压作业中的注意事项和规则，以帮助操作员正确、安全地进行冲压作业。
1. 安全操作安全操作是冲压作业中最重要的事项之一。
操作人员应接受专业的培训，并且要熟悉冲压机的操作规程和操作手册。
在操作过程中，操作员应戴上适当的防护装备，如安全帽、护目镜、防护手套等，并保持专注和集中注意力。
同时，不得擅自改变或调整冲压机的机械和电气设备，以避免发生意外。
2. 工作区域清洁和整洁在进行冲压作业之前，必须确保工作区域的清洁和整洁。
除去杂物和易燃物，并确保通道畅通，以便操作员自由移动和操作冲压机。
同时，清洁和整洁的工作区域可减少事故和故障的发生，并提高操作的效率。
3. 定期检查和维护冲压机的定期检查和维护是保障其正常运行的重要环节。
操作员应定期检查冲压机的各项操作和运行参数，如润滑油的添加、密封件的磨损情况等，并根据需要进行维护和更换。
此外，还应保持冲压机的干净和整洁，清除机器内部和外部的尘土和杂物。
4. 合理采用安全保护装置冲压机上应安装合适的安全保护装置，以防止操作人员误触或被卷入机器中。
常见的安全保护装置包括安全光幕、光电开关、紧急停机按钮等。
操作员在使用冲压机时，要确保这些安全装置的正常运行，并且不得随意屏蔽或关闭。
5. 定期培训和知识更新冲压机的操作和维护是一项专业技术，需要不断的学习和培训。
操作人员应参加定期的培训和学习活动，了解最新的冲压技术和安全规程，并与同行进行经验交流。
这可以提高操作人员的技术水平和安全意识，保障冲压作业的质量和安全。
6.注意事故预防在冲压作业中，注意事故的预防是至关重要的。
操作人员应在操作前对压力、温度、载荷等关键参数进行检查，并保持机器的正常工作和稳定运行。
此外，还应避免过度疲劳和提高警觉性，以减少错误和事故的发生。
第一章 冲压工艺基础知识
电子产品
精品资料
8．冲压与其他工艺的综合运用
冲压与其他工艺综合运用示例
精品资料
第二节 冲 压 模 具
精品资料
冲压模具是指通过加压将金属、非金属板料或型材分离、成形或接合而获 得制件的工艺装备。
简单(jiǎndān)冲压模具
精品资料
如图所示为一副简单冲压模具，它用于完成方形毛坯上圆形孔的冲制。 它在压力机上的工作过程如下：上模、下模分开→板料毛坯送入模具定位→ 上模下行运动(yùndòng)→冲落废料落入凹模，制件卡于凸模→上模上行运 动(yùndòng)→制件由卸料板退出凸模，冲裁过程完成一次。
零件（或构件）。
冲压模具的基本结构
精品资料
上模座、模柄、凸模、凸模固定板、导套、螺钉及模柄固定 (gùdìng)螺钉等构成冲压模具上模；导柱、下模座、卸料板和凹模等零件构成 下模。
冲压模具上模结构示意
冲压模具下模结构示意
精品资料
冲压模具的上模部分靠模柄和压力机的滑块紧固在一起，冲压模具工作时， 随滑块做上下(shàngxià)往复运动；冲压模具的下模部分固定压力机的工作台面 上。
冲压工艺卡片
20钢
冲压工艺规程卡 毛坯形状及尺寸
制件名称 托架 年产量 第 页
制件图号
选用板料 纵裁成 1800×900×1.5
5万件 共 页 1800×108×1.5
工序草图
工装名称 设备 检验要求 备注
1800×108×1.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压弯头的工序过程及注意事项处理的基本知识
冲压弯头是一种良好的弯头，在不同的领域和行业中广泛使用和推广，得到不同程度的应用和普及。
冲压弯头是采用与管材相同材质的板材用冲压模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成形，冲压弯头的焊接需要按照一定的工序进行生产和加工。
由于各类管道的焊接标准不同，通常是按组对点固的半成品出厂，现场施工根据管道焊缝等级进行焊接，因此，也称为两半冲压弯头.
冲压弯头加工是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。
在加工中注意事项良好的生产技术。
板料，模具和设备是冲压加工的三要素，在生产时要注意良好的使用与配合。
冲压加工是一种金属冷变形加工方法。
所以，被称之为冷冲压或板料冲压，简称冲压。
它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。
冲压弯头在不同的领域和行业中使用，在使用时需要按照一定的标准进行生产和使用，下面讲解一下冲压弯头的注意事项和方法，在使用时严格注意，保证冲压弯头的质量和性能，使其具有良好的使用寿命。
一、冲压弯头焊后硬化性较大，容易产生裂纹，在焊接时选用不同的焊条进行焊接，保证焊接的冲压弯头的质量。
若采用同类型的铬冲压弯头焊条焊接，必须进行300℃以上的预热和焊后700℃左右的缓冷
处理。
若焊件不能进行焊后热处理，则应选用铬镍冲压弯头。
不同种类的焊条在使用中具有不同的性能和特点，在使用中按照相应的需要选用，保障焊接的冲压弯头的质量。
二、为改善冲压弯头耐蚀性能及焊接性，在生产时适当增加适量稳定性元素Ti、Nb、Mo等，焊接性较铬冲压弯头好一些。
采用同类型的铬不锈钢冲压弯头时，应进行200℃以上的预热和焊后800℃左右的回火处理。
若焊件不能进行热处理，则应选用铬镍不锈钢冲压弯头。
三、冲压弯头具有良好耐腐蚀性和抗氧化性，良好的特点促使其在不同的领域中使用和推广，广泛应用于化工、化肥、石油、医疗机械制造。
四、冲压弯头具有一定的耐蚀（氧化性酸、有机酸、气蚀）、耐热和耐磨性能。
通常用于电站、化工、石油等设备材料。
铬不锈钢冲压弯头焊接性较差，应注意焊接工艺、热处理条件及选用合适电焊条。
五、冲压弯头药皮有钛钙型和低氢型。
钛钙型可用于交直流，但交流焊时熔深较浅，同时容易发红，故不锈钢冲压弯头尽可能采用直流电源。
六、冲压弯头使用时应保持干燥，钛钙型应经150℃干燥1小时，低氢型应经200-250℃干燥1小时（不能多次重复烘干，否则药皮容易开裂剥落），防止不锈钢冲压弯头药皮粘油及其它脏物，以免致使不锈钢冲压弯头焊缝增加含碳量和影响焊件质量。
七、冲压弯头进行焊接时，经过加热会释放出碳化物，受到重复
加热析出碳化物，释放的碳化物会影响冲压弯头的性能，降低耐腐蚀性和力学性能。
