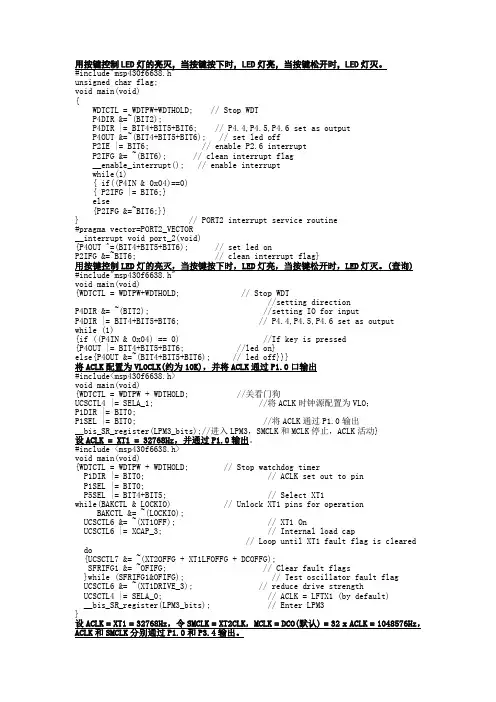

用按键控制LED灯的亮灭

用按键控制LED灯的亮灭,当按键按下时,LED灯亮,当按键松开时,LED灯灭。
#include"msp430f6638.h"unsigned char flag;void main(void){WDTCTL = WDTPW+WDTHOLD; // Stop WDTP4DIR &=~(BIT2);P4DIR |= BIT4+BIT5+BIT6; // P4.4,P4.5,P4.6 set as outputP4OUT &=~(BIT4+BIT5+BIT6); // set led offP2IE |= BIT6; // enable P2.6 interruptP2IFG &= ~(BIT6); // clean interrupt flag__enable_interrupt(); // enable interruptwhile(1){ if((P4IN & 0x04)==0){ P2IFG |= BIT6;}else{P2IFG &=~BIT6;}}} // PORT2 interrupt service routine#pragma vector=PORT2_VECTOR__interrupt void port_2(void){P4OUT ^=(BIT4+BIT5+BIT6); // set led onP2IFG &=~BIT6; // clean interrupt flag}用按键控制LED灯的亮灭,当按键按下时,LED灯亮,当按键松开时,LED灯灭。
(查询)#include"msp430f6638.h"void main(void){WDTCTL = WDTPW+WDTHOLD; // Stop WDT//setting directionP4DIR &= ~(BIT2); //setting IO for inputP4DIR |= BIT4+BIT5+BIT6; // P4.4,P4.5,P4.6 set as outputwhile (1){if ((P4IN & 0x04) == 0) //If key is pressed{P4OUT |= BIT4+BIT5+BIT6; //led on}else{P4OUT &=~(BIT4+BIT5+BIT6); // led off}}}将ACLK配置为VLOCLK(约为10K),并将ACLK通过P1.0口输出#include<msp430f6638.h>void main(void){WDTCTL = WDTPW + WDTHOLD; //关看门狗UCSCTL4 |= SELA_1; //将ACLK时钟源配置为VLO;P1DIR |= BIT0;P1SEL |= BIT0; //将ACLK通过P1.0输出__bis_SR_register(LPM3_bits);//进入LPM3,SMCLK和MCLK停止,ACLK活动}设ACLK = XT1 = 32768Hz,并通过P1.0输出。
1 通力电梯技术资料之LCE指示灯含义

1通力电梯技术资料之LCE指示灯含义通力3000无机房电梯LCE指示灯解释通力3000无机房电梯LCE指示灯解释指示灯亮灭注解Emergencyalam(红色)有警报没有警报按选择/输入按钮重置Liftinfault(红色)有故障,电梯不能启动电梯正常Cpurunning(黄色)Cpu正在运行CPU不在运行CPU运行时指示灯闪烁Inspection(黄色)42:DS位于检修位置42:DS位于正常位置42:DS在轿顶Rescuedrive(黄色)RDF开关在RECALL运行方式运行RDF在正常位置开关在控制柜CarcommunicationOK(绿色)LCECPU与LCECCB间信息交流正常,软件版本2.3以上2.3以前版本应是灭的,2.3以后版本若灭,则信息交流有问题检查接线Shaftcomm..ok(绿色)LCECPU与楼层板间信息交流正常LCECPU与楼层板间信息交流不正常检查接线+24VcontrollerOK(绿色)24V控制柜供电电源正常24电源不正常检查保险丝F4+5VcontrollerOK9(绿色)LCECPU5V电源正常5V电源故障如果24V指示灯亮,则更换LCECPU板+24VCar&shaftOK(绿色)24V轿厢,井道供电电源正常24V电源故障检查保险丝F5Changebord(红色)LCECPU板烧毁LCECPU板正常更换新板左列中间Speed>0.1m/s(黄色)正在加速,速度大于0.1M/S正在减速,速度小于0.1M/SStartpemit(黄色)主继电器都激活(201:1,201:2,201:4)主继电器都释放如果灯不灭,可能有继电器阻塞(XD1/3 POS379)Maincontactor(黄色)LCECPU主继电器激活指令有效指令无效Shaftdoorcontact(黄色)所有层门都已关好层门未关好XH2/3终端POS.379Closedoorcommand(黄色)关门命令有效关门命令无效从LCE到ADVDriveneeded(黄色)控制系统认为需要启动不需要启动呼梯,泊梯.自动平层等V3FOK(绿色)驱动系统可正常运行驱动单元有故障Safetyinput(绿色)到轿门触点前的安全回路正常到轿门触点前的安全回路有问题XC1/5POS379 Opendoorcommand(黄色)开门命令有效无命令从LCE到ADV photocell(黄色)光眼光束受挡光束未受挡XB29/2及XB31/2POS.379Openbutton(黄色)轿厢内开门按钮按下未按下Closeforcelimiter(黄色)关门力限制器申请重开门不需重开门XB28/8及XB30/8POS806右列Driveup(黄色)向上运行指令已送往V3F25无效77:u(黄色)轿厢在上部减速区轿厢不在上部减速区77:U断开61:U(黄色)轿厢在61:U区内轿厢不在61:U区内地坎以上5MM,以下145MM30(黄色)轿厢在门区内轿厢不在门区内地坎以上150MM,以下150MM61N(黄色)轿厢在61:N区内轿厢不在61:N区内地坎以下5MM,以上145MM77:N(黄色)轿厢在下部减速区轿厢不在下部减速区77:N断开77:S(黄色)77:S开关断开或无此开关轿厢不在上下端站只在终端楼层间距短的时候Drivedown(黄色)向下运行指令已送往V3F25无效。

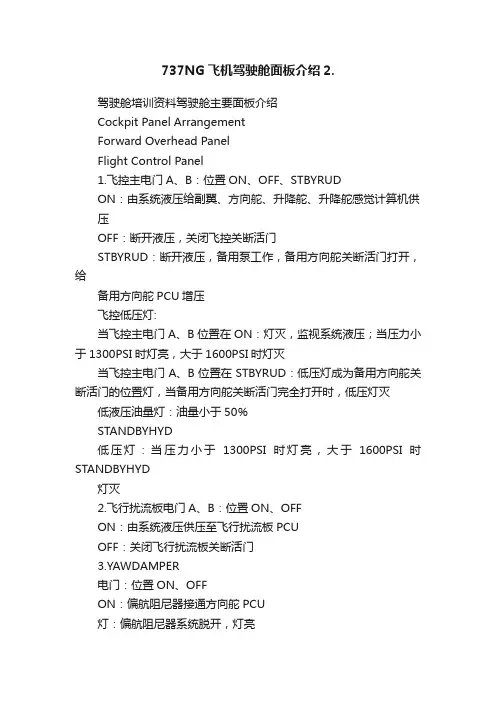

737NG飞机驾驶舱面板介绍2.

737NG飞机驾驶舱面板介绍2.驾驶舱培训资料驾驶舱主要面板介绍Cockpit Panel ArrangementForward Overhead PanelFlight Control Panel1.飞控主电门A、B:位置ON、OFF、STBYRUDON:由系统液压给副翼、方向舵、升降舵、升降舵感觉计算机供压OFF:断开液压,关闭飞控关断活门STBYRUD:断开液压,备用泵工作,备用方向舵关断活门打开,给备用方向舵PCU增压飞控低压灯:当飞控主电门A、B位置在ON:灯灭,监视系统液压;当压力小于1300PSI时灯亮,大于1600PSI时灯灭当飞控主电门A、B位置在STBYRUD:低压灯成为备用方向舵关断活门的位置灯,当备用方向舵关断活门完全打开时,低压灯灭低液压油量灯:油量小于50%STANDBYHYD低压灯:当压力小于1300PSI时灯亮,大于1600PSI时STANDBYHYD灯灭2.飞行扰流板电门A、B:位置ON、OFFON:由系统液压供压至飞行扰流板PCUOFF:关闭飞行扰流板关断活门3.YAWDAMPER电门:位置ON、OFFON:偏航阻尼器接通方向舵PCU灯:偏航阻尼器系统脱开,灯亮4.YAWDAMPER5.备用襟翼预位电门:位置OFF、ARM6.备用襟翼控制电门:位置DOWN、OFF、UPDOWN:LEFLAPSOV打开,备用泵将前缘装置全伸出,电马达将TEFLAP放出UP:电马达将TEFLAP收上OFF:可随时停止电马达的操作备用EMDP自动打开方式:1)飞控电门A、B都在ON位2)系统压力小于1300PSI3)在空中或轮速大于60节4)FLAP NOT UP此时主警戒灯和FLTCONT灯亮备用人工打开方式1)任一个飞控主电门A、B在STBYRUD2)备用襟翼在ARM位7.FEELDIFFDRESS灯:在升降舵感觉计算机内,A和B系统的计量压力存在的压差大于25%且后缘襟翼收上时灯亮;8.SPEEDTRIMFAIL灯:FCCs的速度配平功能不可用,该灯常亮9. MACHTRIMFAIL灯:FCCs的马赫配平功能不可用10. AUTOSLATFAIL灯:AUTOSLAT功能失效(P2)偏航阻尼器指示器:用来指示方向舵偏航阻尼器的运动,不表示飞行员方向舵脚蹬的输入信号Fueling / Defueling / MeasurementFuel Control Panel1.ENGVALVECLOSED灯:发动机关断活门在HMU内灯:翼梁活门由启动手柄和火警手柄控制SPARVALVECLOSED2. FUELTEMP表:指示NO.1油箱的燃油温度燃油关断电瓶:控制SPARVALVE和APUFUELVALVE3.&5.交输活门及VALVEOPEN灯:活门打开,灯暗亮;活门关闭灯灭;活门与电门位置不一致时灯明亮4. FILTERPASS灯:当燃油滤阻塞时,燃油滤压差电门感觉压差大于11.5PSI时,FILTERPASS灯亮;若压差继续增大,燃油滤旁通活门则打开6.中央油箱燃油泵低压灯:中央燃油泵电门ON位,当泵输出压力小于22PSI时低压灯亮,当泵输出压力大于22PSI时,灯灭。
按键控制灯亮灭

按键控制灯亮灭实验:一、下载代码打开IAR751软件:File------open----workspace定位到目录,打开里面的工程。
打开工程后,如下图,进行设置下:然后在workspace处选择:,然后直接debug停止dbueg。
然后把该模块从仿真器上拔下,把另外一个模块连接到仿真器,按下仿真器的复位按钮,然后在workspace处选择,然后debug再停止debug。
然后拔下模块。
二、操作模块模块跳帽图:1(多点配置中的小模块跳帽图):Debug后模块首次启动测试顺序:1,给SimpleControllerEB(也就是选择了SimpleControllerEB选项进行debug的模块)模块上好电池,开启电源开关,此时SimpleControllerEB模块的LED2闪烁。
2,按下SimpleControllerEB的up键,此时SimpleControllerEB模块的LED2熄灭,LED3闪烁数秒后一直保持常亮状态,表明该模块已经建立了zigbee网络。
3,等上一步中的LED3常亮后,按下up键,该步骤使SimpleControllerEB模块允许别的模块对其绑定。
(备注:该步骤必须在步骤4前完成,否则SimpleSwitchEB模块无法正常接入zigbee网络)4,打开SimpleSwitchEB模块的电源,该模块的LED2闪烁。
按下该模块的up键,LED2灯熄灭,数秒后LED3进入快速闪烁状态,这表明该模块已经搜索到网络,并已加入到网络中。
5,再次按下SimpleSwitchEB的up键,正常情况下,SimpleControllerEB模块的LED1会闪烁一下,表明有设备与它建立了绑定。
6,到这里就可以交替按下SimpleSwitchEB的right键来控制SimpleControllerEB模块的LED1的交替亮灭了。
重启模块的情况说明:重启SimpleControllerEB模块后,SimpleControllerEB模块直接完成步骤2的动作,此时测试顺序从步骤3开始。
1通力电梯技术资料之LCE指示灯含义

1通力电梯技术资料之LCE指示灯含义通力3000无机房电梯LCE指示灯解释通力3000无机房电梯LCE指示灯解释指示灯亮灭注解Emergencyalam (红色)有警报没有警报按选择/ 输入按钮重置Liftinfault (红色)有故障,电梯不能启动电梯正常Cpurunning (黄色)Cpu正在运行CPU不在运行CPU运行时指示灯闪烁Inspection (黄色)42: DS位于检修位置42: DS位于正常位置42: DS在轿顶Rescuedrive (黄色)RDF开关在RECAL运行方式运行RDF在正常位置开关在控制柜CarcommunicationOK (绿色)LCECPI与LCECC间信息交流正常,软件版本2.3以上2.3 以前版本应是灭的,2.3 以后版本若灭,则信息交流有问题检查接线Shaftcomm..ok(绿色儿CECPUf楼层板间信息交流正常LCECPI与楼层板间信息交流不正常检查接线+24Vco ntrollerOK(绿色)24V控制柜供电电源正常24 电源不正常检查保险丝F4 +5VcontrollerOK9(绿色儿CECPU5电源正常5V电源故障如果24V指示灯亮,则更换LCECPI板+24VCar&shaftOK绿色)24V轿厢,井道供电电源正常24V 电源故障检查保险丝F5Changebord红色儿CECP板烧毁LCECPI板正常更换新板左列中间Speed>0.1m/s(黄色)正在加速,速度大于0.1M/S正在减速,速度小于0.1M/SStartpemit(黄色)主继电器都激活(201:1,201:2,201:4)主继电器都释放如果灯不灭,可能有继电器阻塞(XD1/3POS379)Mai neontactor(黄色儿CECPUfc继电器激活指令有效指令无效Shaftdoorco ntact(黄色)所有层门都已关好层门未关好XH2/3 终端POS.379Closedoorcomma nd(黄色)关门命令有效关门命令无效从LCE到ADVDrive needed(黄色)控制系统认为需要启动不需要启动呼梯,泊梯.自动平层等V3FOK绿色)驱动系统可正常运行驱动单元有故障Safety in put (绿色)到轿门触点前的安全回路正常到轿门触点前的安全回路有问题XC1/5POS379 Opendoorcommand(黄色)开门命令有效无命令从LCE到ADVphotocell黄色)光眼光束受挡光束未受挡XB29/2 及XB31/2POS.379Ope nbutto n(黄色)轿厢内开门按钮按下未按下Closeforcelimiter(黄色)关门力限制器申请重开门不需重开门XB28/8 及XB30/8POS806右列Driveup(黄色)向上运行指令已送往V3F25无效77:u(黄色)轿厢在上部减速区轿厢不在上部减速区77:U 断开61:U(黄色)轿厢在61:U区内轿厢不在61:U区内地坎以上5MM,以下145MM30(黄色)轿厢在门区内轿厢不在门区内地坎以上150MM,以下150MM61N(黄色)轿厢在61:N区内轿厢不在61:N区内地坎以下5MM, 以上145MM77:N(黄色)轿厢在下部减速区轿厢不在下部减速区77:N 断开77:S(黄色)77:S开关断开或无此开关轿厢不在上下端站只在终端楼层间距短的时候Drivedown(黄色)向下运行指令已送往V3F25无效。
组态王和PLC的控制灯实验

迈入工控机组态软件kingview的第一步——以按钮控制灯实验为例一实验说明1.1、任务介绍这个实验任务是在组态王kingview组态软件画面上,放上一个“按钮”和一个“灯”,“按钮”控制三菱PLC程序中的常开触点M1,M1又决定着PLC的输出继电器Y0的输出,画面上的“灯”监视着Y0是否输出,于是如图1所示按钮按下“1”,则PLCY0的LED亮,同时画面上的监视灯亮变绿,按钮按下“0”,则PLCY0的LED灭,同时画面上的监视灯灭变白(这是我设置的颜色,没设置成黑,黑了不好看)。
图1 kingview监控画面1.2、组态软件的变量和PLC地址分配组态软件的变量,这个实验我用了三个:1)变量名,按钮,变量类型,内存离散,2)变量名,灯,变量类型,I/O离散,对应PLC的Y0,3)变量名,PLC程序中控制Y0输出的触点M1(这么长的一段话也是变量名),变量类型,I/O离散,对应PLC的M1。
用到的PLC位编程单元,有两个,1是M1,2是Y0。
到底内存离散和I/O离散是啥意思,耐心看看下面一段内容就知道了,看能不能找出“内存”和“I/O”的区别,“离散”与“整数”,“实数”,“字符串”的区别。
组态王kingview组态软件的变量可以分为基本类型和特殊类型两大类。
基本类型的变量又分为“内存变量”和“I/O变量”两类。
“I/O变量”指的是需要“组态王”和PLC交换数据的变量。
这种数据交换是双向的、动态的,就是说:在“组态王”系统运行过程中,每当I/O变量的值改变时,该值就会自动写入PLC;每当PLC的值改变时,“组态王”系统中的变量值也会自动更新。
所以,从下位机PLC采集来的数据、发送给下位机PLC的指令,如“灯”变量监视Y0的输出与否、“PLC程序中控制Y0输出的触点M1”变量控制PLC的M1触点的开合都需要设置成“I /O变量”。
那些不需要和PLC交换数据,只在“组态王”内需要的变量,如计算过程的中间变量可以设置成“内存变量”。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验名称:open/close控制小灯亮灭
一.实验目的
通过该实验实习,进一步熟悉KDS嵌入式开发系统环境和C语言以及调试方式;加强串口通信(SCI)基本原理及编程原理;理解课本中的程序代码;分别运用查询方式、中断方式实现通信。
二.实验内容
通过串口调试器发送open/close控制小灯亮灭
三.实验过程
1.m ain.c函数
//说明见工程文件夹下的Doc文件夹内Readme.txt文件
//========================================================= #include "includes.h" //包含总头文件
int main(void)
{
//1. 声明主函数使用的变量
uint_32 mRuncount; //主循环计数器
//2. 关总中断
DISABLE_INTERRUPTS;
//3. 初始化外设模块
light_init(RUN_LIGHT_BLUE, LIGHT_OFF); //蓝灯初始化
light_init(RUN_LIGHT_RED, LIGHT_OFF); //蓝灯初始化
uart_init(UART_0,MCGIRCLK, 9600); //串口0时钟MCGIRCLK(4000Khz)
uart_init (UART_1,BUSCLK, 9600); //串口1、2使用总线时钟24000Khz
uart_init (UART_2,BUSCLK, 9600); //波特率使用9600
uart_send_string(UART_0, "Hello Uart_0!\r\n"); //串口发送初始化提示
uart_send_string(UART_1, "Hello Uart_1!\r\n");
uart_send_string(UART_2, "Hello Uart_2!\r\n");//只插了串口2,所以在串口调试器中只有Hello Uart_2!
//4. 给有关变量赋初值
mRuncount=0; //主循环计数器
//5. 使能模块中断
uart_enable_re_int(UART_0); //使能串口0接收中断
uart_enable_re_int(UART_1); //使能串口1接收中断
uart_enable_re_int(UART_2); //使能串口2接收中断
//6. 开总中断
ENABLE_INTERRUPTS;
//主循环开始============================================================= for(;;)
{
//运行指示灯(RUN_LIGHT)闪烁---------------------------------------------
mRuncount++; //主循环次数计数器+1
if (mRuncount >= RUN_COUNTER_MAX) //主循环次数计数器大于设定的宏常数
{
mRuncount=0; //主循环次数计数器清零
//light_change(RUN_LIGHT_BLUE); //蓝色运行指示灯(RUN_LIGHT_BLUE)状态变化
}
//以下加入用户程序-------------------------------------------------------- }//主循环end_for
//主循环结束============================================================= }
2.isr.c中的串口2接受中断服务例程
//串口2接收中断服务例程
void isr_uart2_re(void)//内部实现串口2接受字节,并返回字节
{
uint_8 ch;uint_8 ah;uint_8 bh;uint_8 dh;
uint_8 flag = 1;
DISABLE_INTERRUPTS;
ch = uart_re1(UART_2, &flag);//串口2接受一个字节,成功接受flag置0,失败flag置1
ah = uart_re1(UART_2, &flag);
bh = uart_re1(UART_2, &flag);
dh = uart_re1(UART_2, &flag);
if (0 == flag)
{
uart_send1(UART_2, ch);//MCU通过串口2发送一个字节
uart_send1(UART_2, ah);//MCU通过串口2发送一个字节
uart_send1(UART_2, bh);//MCU通过串口2发送一个字节
uart_send1(UART_2, dh);//MCU通过串口2发送一个字节
if('o' == ch &&'p' == ah && 'e' == bh && 'n' == dh)
light_control(RUN_LIGHT_BLUE,LIGHT_ON);
if('c' == ch &&'l' == ah && 'o' == bh && 's' == dh)
light_control(RUN_LIGHT_BLUE,LIGHT_OFF);
}
ENABLE_INTERRUPTS;
}。
