测绘仪器操作技能考核说明

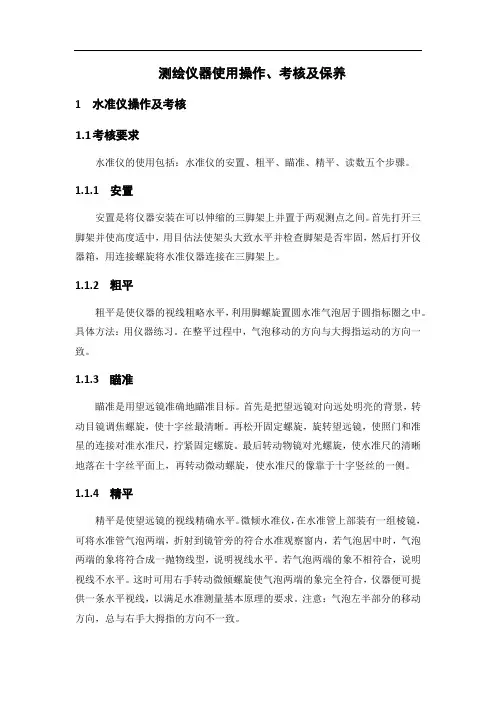

测绘仪器操作学习考核及保养

测绘仪器使用操作、考核及保养1水准仪操作及考核1.1考核要求水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1.1.1安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
1.1.2粗平粗平是使仪器的视线粗略水平,利用脚螺旋置圆水准气泡居于圆指标圈之中。
具体方法:用仪器练习。
在整平过程中,气泡移动的方向与大拇指运动的方向一致。
1.1.3瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。
再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,拧紧固定螺旋。
最后转动物镜对光螺旋,使水准尺的清晰地落在十字丝平面上,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。
1.1.4精平精平是使望远镜的视线精确水平。
微倾水准仪,在水准管上部装有一组棱镜,可将水准管气泡两端,折射到镜管旁的符合水准观察窗内,若气泡居中时,气泡两端的象将符合成一抛物线型,说明视线水平。
若气泡两端的象不相符合,说明视线不水平。
这时可用右手转动微倾螺旋使气泡两端的象完全符合,仪器便可提供一条水平视线,以满足水准测量基本原理的要求。
注意:气泡左半部分的移动方向,总与右手大拇指的方向不一致。
1.1.5读数用十字丝,截读水准尺上的读数。
水准仪多是倒象望远镜,读数时应由上而下进行。
先估读毫米级读数,后报出全部读数。
注意,水准仪使用步骤一定要按上面顺序进行,不能颠倒,特别是读数前的符合水泡调整,一定要在读数前进行。
1.2考核方式考核安排在室外实训基地进行。
水准仪实操满分为100分,分小组进行,4人一组;小组成员轮流担当不同职责,按不同环节打出分值,最后综合评定成绩。
1.3成绩评定表水准仪操作考核成绩评定表组名成员姓名考核岗位顶岗实习生2全站仪操作及考核全站仪的使用包括:全站仪的安置、对中、粗平、精平、在对中、在精平、定向、观测数据等八个步骤。
地形测量实训仪器操作技能考核办法.

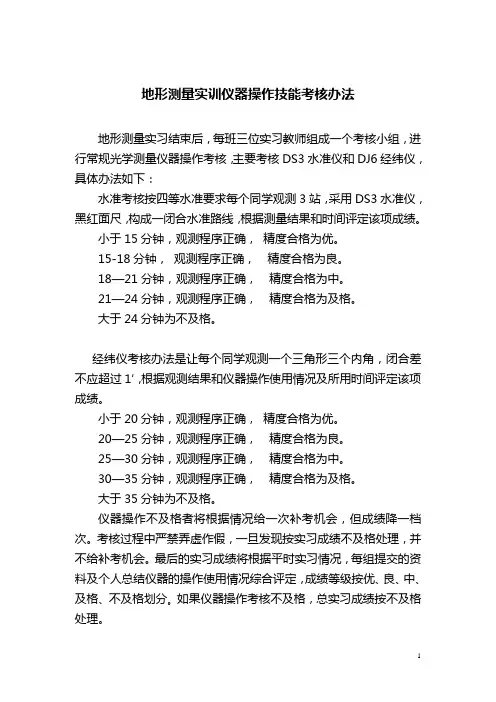

地形测量实训仪器操作技能考核办法
地形测量实习结束后,每班三位实习教师组成一个考核小组,进行常规光学测量仪器操作考核,主要考核DS3水准仪和DJ6经纬仪,具体办法如下:
水准考核按四等水准要求每个同学观测3站,采用DS3水准仪,黑红面尺,构成一闭合水准路线,根据测量结果和时间评定该项成绩。
小于15分钟,观测程序正确,精度合格为优。
15-18分钟,观测程序正确,精度合格为良。
18—21分钟,观测程序正确,精度合格为中。
21—24分钟,观测程序正确,精度合格为及格。
大于24分钟为不及格。
经纬仪考核办法是让每个同学观测一个三角形三个内角,闭合差不应超过1′,根据观测结果和仪器操作使用情况及所用时间评定该项成绩。
小于20分钟,观测程序正确,精度合格为优。
20—25分钟,观测程序正确,精度合格为良。
25—30分钟,观测程序正确,精度合格为中。
30—35分钟,观测程序正确,精度合格为及格。
大于35分钟为不及格。
仪器操作不及格者将根据情况给一次补考机会,但成绩降一档次。
考核过程中严禁弄虚作假,一旦发现按实习成绩不及格处理,并不给补考机会。
最后的实习成绩将根据平时实习情况,每组提交的资料及个人总结仪器的操作使用情况综合评定,成绩等级按优、良、中、及格、不及格划分。
如果仪器操作考核不及格,总实习成绩按不及格处理。
测绘技术中常见的仪器操作技巧

测绘技术中常见的仪器操作技巧现代测绘技术是地理信息科学中重要的一支,它在土地利用规划、测量、地图制作等领域发挥着重要的作用。
而仪器的操作技巧则是测绘工作者必备的基本技能。
本文将重点介绍几种测绘常见仪器的操作技巧。
一、全站仪的操作技巧全站仪是现代测量技术中应用最广泛的仪器之一。
全站仪通过激光测距、测角等手段,可以实现高精度的测量和定位。
在使用全站仪时,首先需要进行准确的安装和校准。
在安装时,应选择地势平坦,视线通畅的地点,且仪器的水平仪应准确调整水平。
在校准过程中,需要通过调整水平器和垂直轴的位置,使仪器可以准确地测量水平和垂直角度。
在进行实地测量时,操作者需要熟练掌握仪器的各项功能和操作方法。
例如,通过调整照准镜使其对准目标点,调整焦距以确保观测清晰;利用仪器内置的调整器可以精确地调整测角的零点,提高测量的准确性;在进行距离测量时,需要注意使用反射镜,确保激光束可以正确地返回仪器感应器。
此外,对于测量结果的处理也是非常重要的一环。
测量数据的记录应准确无误,包括目标点的坐标、距离、角度等信息。
在进行数据处理时,可以利用电脑软件进行计算,得到更加精确的结果。
二、GPS仪器的操作技巧GPS技术通过接收卫星发射的信号,可以精确测量地面点位的坐标信息。
在进行GPS测量时,首先需要确保仪器和卫星的连接是正常的。
这需要在视线通畅的地方,尽量避免高层建筑物或树木的阻挡。
在接收卫星信号时,应保持GPS天线朝向卫星,避免遮挡和干扰。
在GPS测量中,静态观测和动态观测是常见的方法。
在静态观测中,需要激活GPS接收器,并等待一段时间以获取稳定的卫星信号。
观测时间的长短会影响数据的精度,因此可以根据需要进行调整。
在动态观测中,需要将GPS接收器固定在一个测量物体上,并进行移动观测,以获取物体在空间中的轨迹。
在操作GPS仪器时,还需要注意数据的处理和分析。
首先,需要对观测数据进行质量控制,检查是否存在异常值和误差。
其次,需要使用专业的测量软件对数据进行处理和分析,包括坐标转换、数据组合等。
测绘工程技术专业仪器使用技巧掌握测绘仪器的正确操作方法

测绘工程技术专业仪器使用技巧掌握测绘仪器的正确操作方法测绘工程技术专业对于仪器的使用要求非常高,正确的操作方法和技巧对于保证测绘结果的准确性、提高工作效率至关重要。
本文将介绍一些测绘仪器使用的技巧和正确操作方法。
一、总体要求1. 维护仪器的完好性和精确性:定期进行仪器的校准和维护,保持仪器的精度和准确性,避免因仪器问题导致的误差。
2. 熟悉仪器的基本操作方法:在使用任何一种仪器之前,必须要熟悉该仪器的基本操作方法,包括仪器的开关、调节等。
3. 注意仪器的安全操作:使用仪器时要注意安全操作,避免对自身或他人造成伤害,并保护好仪器以免损坏。
二、测量仪器的操作技巧1. 光学测量仪器的使用技巧:a. 三脚架的使用:在使用经纬仪、自动测距仪、经纬仪等仪器时,必须使用三脚架来支撑仪器,以保证仪器的稳定性和准确性。
b. 定位准确:在使用经纬仪进行观测时,要确保仪器与测量对象间没有任何遮挡物和干扰物,并且根据实际情况选择合适的观测位置,确保测量结果的准确性。
c. 消除测点误差:在使用自动测距仪时,要注意误差的消除,比如通过反将仪器放置在测点处来消除仪器的测量误差,提高测量精度。
2. 电子测量仪器的使用技巧:a. 数据导入导出:在使用电子测量仪器进行测量时,要熟悉数据的导入和导出方法,以便进行数据的保存和处理。
b. 测点设置:在使用电子测量仪器进行测量时,需要准确设置测点,尽量避免因为测点设置不当导致测量结果的不准确。
c. 数据处理:在完成测量后,需要进行数据的处理和分析,以便得到准确的测量结果,同时要注意数据的备份,防止数据丢失。
三、仪器操作流程1. 仪器开机:按照仪器的说明书进行开机操作,等待仪器自检完成。
2. 参数设置:根据实际测量需要,设置仪器的测量参数,比如坐标系、测量单位等。
3. 测点选择:根据需要选择测点,并使用合适的方法和技巧进行测量点的设置。
4. 数据记录:在进行测量过程中,及时记录数据,保证数据的完整性和准确性。
测绘仪器的操作规程doc资料

测绘仪器的操作规程测绘仪器的操作规程常规测绘仪器测绘仪器一般都较精密,且其技术状况的良好程度直接影响测量成果。
故必须小心使用、正确保养才能保证测量成果的精度,也对延长仪器使用寿命有利。
具体要求如下:1.仪器的使用、保养要做到“七防”、“三要”、“三不要”。
“七防”是:防潮、防震、防热、防锈、防尘、防腐和曲挠;“三要”是:要专人保管、要定期检查、要轻拿轻放;“三不要”是:不要用力过猛、不要降低等级使用、不要不懂装懂。
2.仪器自箱盒内取出前应观察仪器仪器箱床各靠点与仪器对应的位置,以便用后能正确入箱。
取出时应一手抓支架一手抓基座,不能顺手执拿望远镜或不宜着力部位。
3.架设仪器必先架好三角架,然后装上仪器;装仪器时一手抓牢仪器再另一手旋连接螺丝,以防仪器滑跌。
4.使用仪器之前应对该仪器有充分了解,熟识各制动、微动之间的关系,各旋轮位置、其旋向与仪器动向关系。
如果某部位失灵,切勿硬转、乱扳,应找出原因消除故障。
操作旋轮制动应轻重得当,以双手旋转仪器时不起滑动为合适。
转动仪器时以双手扶照准架旋,不能手按望远镜或不应承力部位上推转。
野外操作须撑伞遮荫不使仪器暴晒。
5.仪器转运:乘车船时须放置在振动较轻,不受挤、压、碰撞之处,并加软垫。
测量中由一测站搬至下测站时,长距离必须将仪器由脚架上卸下装箱搬运,短距离应一手握脚架,另一手握仪器基座,斜靠肩上,不能横杠肩上搬迁。
6.仪器使用完毕应用软毛刷扫去仪器上灰尘。
仪器如着雨则揩净凉干后再入箱。
入箱前先松各止动部位,入箱到各靠点归位着床后扣紧压扣,再微紧仪器上各止动螺丝才盖上箱上锁。
7.当擦试光学玻璃时,先用软毛刷扫拂再用镜头纸围绕透镜中心轻轻擦试,不得用粗硬麂皮、布料。
仪器如做较长时期搁置不用时要在金属表面薄涂中性凡士林。
GPS测绘系统GPS测绘系统是现代空间测量技术和计算机应用技术的结合。
具有技术含量高、涉及知识面广、生产效率高的特点。
为充分发挥此现代化技术的优势,延长设备的使用寿命,对操作人员安全操作和测绘系统的使用作了如下规定:1.对操作人员的基本要求:(1)操作人员必须是具备较强责任心的专业测绘技术人员;(2)操作人员必须具备一定的专业技术知识和较强的实际工作能力;(3)操作人员事前必须参加计算机培训,懂得计算机的一般常识及基本操作程序;(4)操作人员事前必须参加有关GPS知识的培训,对GPS的理论有一定的了解;(5)新的操作人员必须在熟练操作人员指导下,方可操作。
三坐标测量机操作技能考核

三坐标测量机操作技能考核适用范围:配备ARCO CAD软件COORD3测量机,初级培训完成后的操作和编程人员姓名:日期:成绩:是非题:(每题1分,共18分)开机顺序应该是先启动计算机,后启动控制器,因为控制器启动时要寻找计算机的网络端口温度变化1℃,1米长度的钢铁零件长度就会发生大于10μm的变化,这种变化超过了测量机的精度指标如果测量机发生故障不能运动,在供给足够的气压,控制柜关闭的情况下,可以人工推动测量机应急按钮按下时,控制柜的电源被切断当测头与工件发生较严重的碰撞后,应该重新校正所有测头测头半径的补偿,可以在硬件中直接补偿,也可以在软件中进行在坐标系A下测量的几何元素,可以在坐标系B下输出,测量数据会自动转换在坐标系A下测量点1,在坐标系B下测量点2,求两点之间的空间距离也不会出错手工测量一个点时,只能在水平或垂直的平面上测量,不能手工测量未知的斜面或曲面可以用直径相同,但角度不同的测头测量同一个几何元素可以用不同直径的测尖测量同一个几何元素可以在测量软件中创建左手坐标系以符合图纸的要求如果输入完整的理论数据,则可以自动测量该几何元素ARCO所测量的几何元素可以IGES格式输出,并被其他的CAD读入----------------------------精品word文档值得下载值得拥有----------------------------------------------当投影平面选择“AUTO”时,可以自动测量内园如果读入CAD数模,则我们创建的零件坐标系必须符合CAD数模坐标系创建图形输出报告一定要有CAD数模选择题:(可多选,每题2分,共26分)1.测量机的测长元件是:读数头,气浮导轨,光栅尺,齿轮齿条,滚珠导轨2.测量机的三轴导轨是:气浮导轨,滚珠导轨3.创建坐标系需要确定如下要素:第一坐标轴;第二坐标轴;第三坐标轴;X原点;Y原点;Z原点4.下列哪些元素的测量需要投影平面:点,圆,方槽,圆槽,平面,球体,圆柱5.定义一个孔需要哪些信息:名称,X,Y,Z,I,J,K,直径,形状误差6.定义一个球需要哪些信息:名称,X,Y,Z,I,J,K,直径,形状误差7.测量结果可以输出到下列设备:显示器,打印机,磁盘文件,网络打印机,网络上的其他计算机磁盘,串行端口8.下列哪些是形状误差:直线度,平行度,平面度,垂直度,对称度,圆柱度,同轴度,位置度,圆度,圆跳动9.可以在“ARCO查看器”的DATABASE中查看的内容有:元素,坐标系,测量诸速度,运动诸参数,测头,公差,程序变量,测量点,当前坐标----------------------------精品word文档值得下载值得拥有----------------------------------------------修改RPX系统模板,创建RPT项目模板,修改理论数据,打印测量报告,修改测量数据,修改不带数据的RPT项目模板,修改带数据的RPO图形输出报告11.TP20测头接触零件后,输出的数据是:红宝石中心坐标,接触点的坐标,接触点的法线方向12.两个点之间的距离,共有下面的几种可能:X距离,Y距离,Z距离,XY距离,YZ距离,ZX距离,XYZ距离13. 看下图,通过P1-P2点测量一条直线,P3-P4另一条直线,计算两直线的距离,正确的数据是:91.91,88.09填空题:(每题2分,32分)1.测量软件的名称是______________,该软件现在的版本是____________2.控制柜的名称是______________;它通过_________与计算机连接;3.测量机的名称是______________;测量行程是,X=_______mm Y=_______mm Z=_______mm4.红宝石测尖的静态直径_______(大于/小于)校正后的动态直径5.PH10测头A角的范围:_______, B角的范围:__________6.请在名词前面写上序号,按组装顺序编号下列的测头组件:□TP20测头体, □PAA1,□TP20模块,□PH10M,□红宝石测尖,□200mm加长杆,□10mm加长杆7.根据机械学原理,一个刚体需要_____点作单方向约束8.XY坐标平面:X=______, Y=______, Z=______, I=______, J=______, K=______9.Z坐标轴:X=______, Y=______, Z=______, I=______, J=______, K=______10.由三个点(1,0,0),(0,1,0),(0,0,1)构成的平面:X=______, Y=______,Z=______, I=______, J=______, K=______----------------------------精品word文档值得下载值得拥有----------------------------------------------线)相交,这个平面的参数是:X=______, Y=______, Z=______, I=______, J=______, K=______12.测量一个孔的最少点数是______;测量平面的最少点数是______;测量球的最少点数是______;13.测量程序的后缀名是______;ARCO项目的文件后缀名是______;14.理论元素的前缀是______;实测元素的前缀是______;理论测头的前缀是______;已校正的测头前缀是______;15.ARCO软件的系统模板后缀名是______;用户设计的空白图形报告后缀名是______;包含数据的图形报告后缀名是______;包含数据的图形报告也可以保存为一种通用的电子文档格式是______;16.在计算两个孔的孔心距的时候,必须先把两个孔分别______到同一______上,再求它们之间的______距离投影;转换;坐标系;平面;X/Y/Z轴距离;PT2PT实际操作:(每题4分,共24分)1.利用点的相对测量法,或计算XYZIJK,或自己设计CAD模型三种方法之一,测量球面上任意一点到球心的距离2.定义球的各项参数,利用“测量路径”的方法自动测量标准球3.定义外园的各项参数,自动测量标准球的中心截面园4.测量标准球座的上端面园的直径5.测量标准球座的上端面园的切线的长度6.设计一个图形报告,并在ARCO REPORTER中编辑,有自己的图标和表头若要得到参考答案,请与我们联系编撰:意大利COORD3北京代表处张志成----------------------------精品word文档值得下载值得拥有----------------------------------------------。
技术工种考试测量仪器的正确使用方法

技术工种考试测量仪器的正确使用方法在技术工种考试中,测量仪器的正确使用方法是非常重要的。
准确地使用测量仪器不仅可以提高工作效率,还可以保证工作质量。
本文将介绍一些常见的测量仪器及其正确使用方法。
一、卷尺的使用方法卷尺是最常见的测量工具之一,用于测量线段的长度。
在使用卷尺时,首先要确保卷尺的刻度清晰可见,并且没有损坏。
接下来,将卷尺的起点对准待测量的线段的一端,然后沿着线段的方向拉直卷尺,直到另一端。
在读取测量结果时,应该将眼睛与刻度线平行,以避免视觉误差。
二、游标卡尺的使用方法游标卡尺是一种用于测量物体尺寸的精密测量工具。
在使用游标卡尺之前,应该检查游标卡尺的刻度是否清晰可见,并且游标是否能够自由滑动。
当使用游标卡尺时,应该将待测物体放置在卡尺的两个测量面之间,并轻轻闭合游标,使其与物体表面紧密接触。
然后,读取游标上与刻度线对齐的数值,这即为测量结果。
三、电子秤的使用方法电子秤是一种用于测量物体质量的仪器。
在使用电子秤之前,应该检查电子秤的电源是否正常,并且秤盘是否平整。
将待测物体放置在秤盘上,等待电子秤显示出稳定的数值。
在读取测量结果时,应该注意单位,并确保测量结果的精确度。
四、测量仪器的校准测量仪器的校准是确保测量结果准确的关键。
在使用测量仪器之前,应该定期进行校准。
校准的方法可以根据不同的仪器而有所不同,但一般包括调整仪器的刻度、清洁仪器的表面等步骤。
校准应该由专业人员进行,并记录校准结果,以备查证。
五、测量误差的处理在测量过程中,难免会出现一定的误差。
对于测量误差,我们应该采取合适的处理方法。
首先,应该尽量减小误差的产生。
例如,在使用卷尺测量时,可以多次测量并取平均值,以减小随机误差的影响。
其次,应该了解测量仪器的精度范围,并在测量结果中给出误差范围。
最后,如果测量结果与预期值有较大偏差,应该重新检查测量仪器的使用方法,并进行必要的调整。
综上所述,技术工种考试中测量仪器的正确使用方法是非常重要的。
测绘工程技术实操操作技巧与注意事项

测绘工程技术实操操作技巧与注意事项测绘工程是一项涉及地图制作、测量和空间数据处理等工作的综合性工程,对于实操操作技巧和注意事项的把握至关重要。
本文将介绍一些测绘工程技术实操的基本技巧和需要注意的事项。
一、测绘仪器使用技巧测绘仪器是测绘工程中必备的工具之一,正确合理地使用测绘仪器能够提高测绘效率和准确性。
以下是几点使用技巧:1. 熟悉仪器说明书:在操作仪器之前,务必详细阅读仪器的说明书,并且掌握仪器的基本原理和功能特点。
2. 仪器校准:在进行测绘工作之前,要确保仪器已经正确校准。
校准仪器可以提高测量的准确性,并避免因为仪器问题引起的误差。
3. 独立操作能力:熟练掌握测绘仪器的基本操作步骤,能够独立完成各类测绘任务。
二、数据采集与处理技巧1. 合理设置控制点:在进行测绘工程时,合理设置控制点是确保测绘结果准确性的关键。
控制点的设计应根据具体测绘任务的要求,确保控制点的布设能够覆盖整个测绘区域,并考虑到地形的复杂性和测量的实际情况。
2. 数据采集方式选择:根据不同的测绘任务,选择合适的数据采集方式。
例如,对于大范围地形测量,可以采用航空摄影测量技术,而对于小范围地形测量,可以采用总站测量或手持激光测距仪等。
3. 数据处理与验证:对采集到的数据进行仔细处理和验证,确保数据的准确性和完整性。
应使用专业的数据处理软件进行处理,并进行数据的质量检查,以发现和纠正可能存在的错误。
三、安全注意事项在测绘工程中,安全是重中之重。
以下是一些需要特别注意的安全事项:1. 安全装备:在进行测量任务时,应佩戴符合安全标准的工作服和安全帽,并配备必要的个人防护装备,如手套、护目镜等。
2. 环境安全:在选择测量区域时,要考虑到环境的安全因素,如地势险峻、地质条件等。
必要时,应采取措施确保工作区域的安全。
3. 安全培训:参与测绘工程的人员应接受相关的安全培训,了解应急处理的常识和技巧,提高对突发事件的应变能力。
4. 设备维护:定期对测绘设备进行检查和维护,确保设备的安全可靠性,避免因设备故障导致的安全事故。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测绘仪器操作技能考核说明
一、考核依据
根据滁州学院教务处制订的《2012版测绘工程专业本科人才培养方案》中的关于毕业要求的相关规定,文中提到毕业所必须具备的技能为基础数据采集、测绘仪器操作、地形图测绘、工程施工放样、地图设计与编绘等。
根据培养方案的要求,制订测绘仪器技能考核要求及相关标准。
二、考核目标
1、具备水准仪、经纬仪、全站仪等常规测绘仪器的使用及基本操作技能。
2、掌握常规测量方法,熟悉测量工作的基本流程。
3、具备测绘专业人员的基本作业技能。
三、考核内容
1、自由练习
考核人员通过自由练习,对水准仪、经纬仪、全站仪等常规测绘仪器的操作达到熟练程度。
水准仪、经纬仪、全站仪三种仪器练习时间分别达到6学时、10学时、14学时,累计达到30学时,方可参加现场考核环节。
2、现场考核
考核人员现场进行水准仪、经纬仪、全站仪的相关操作,考核教师对其操作过程进行考核,评定成绩。
考核成绩满分为100分,达到75分及以上为合格,75分以下为不合格。
具体形式如下:
1)水准仪操作考核(30分):
(1)水准仪各部件认识考核:能准确说出水准仪上各个部件的名称及作用。
(2)水准仪架站考核:在规定的时间内,能正确安置并整平水准仪,操作附和规范要求。
(3)水准仪读数考核:能正确读出上丝、下丝、中丝的刻度读数。
2)经纬仪操作考核(30分):
(1)经纬仪各部件认识考核:能正确说出经纬仪上各个部件的名称及作用。
(2)经纬仪架站考核:能正确安置经纬仪,在规定时间内完成仪器对中整平,操作符合规范要求。
(3)经纬仪测角考核:能正确进行水平角观测、竖直角观测。
能进行度盘置零、设置固定角度值,盘左、盘右观测,能正确判断竖角计算公式。
3)全站仪操作考核(40分):
(1)全站仪各部件认识考核:能正确说出全站仪上各个部件的名称及作用。
(2)全站仪架站考核:能正确安置全站仪,在规定时间内完成仪器对中整平,操作符合规范要求。
(3)全站仪测量考核:能进行角度测量、距离测量和坐标测量。
其中角度测量能够进行度盘置零、设置固定角度值,盘左、盘右观测,能正确判断竖角计算公式;距离测量能够正确测量指定点距离,精度满足规范要求;坐标测量能够进行设站操作(录入测站点坐标、定向点坐标、新建作业等),能够测量指定点坐标,精度满足规范要求。
(4)数据传输考核:能将指定的作业数据导入到电脑上,并进行简单格式编辑。
四、考核项目及评分标准。
