（1）TTL屏接口样式：
D6T（单6位TTL）：31扣针，41扣针。

对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。

S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。

主要为台式机的14寸，15寸液晶屏。

D8T（单8位TTL）：很少见
S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）
（2）LVDS屏接口样式：
D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，1 3寸，14寸，15寸）
D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）
S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）
S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）
（3）RSDS屏接口样式:
50排线，双40排线，30＋50排线。

主要为台式机（15寸，17寸）液晶屏。

常用液晶屏接口定义

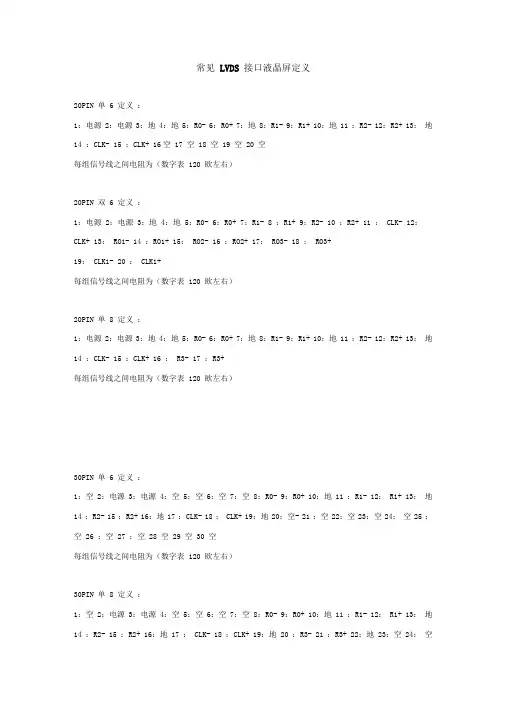

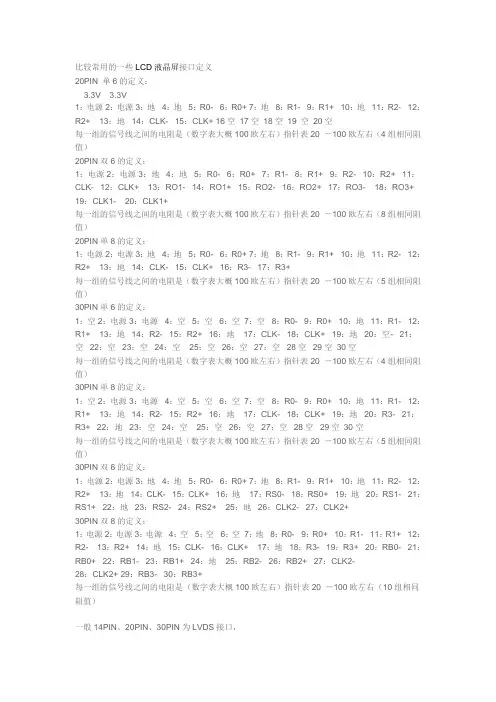

20PIN单6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空
每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）
20PIN双6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：R O1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+
19：CLK1- 20：CLK1+
每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）
20PIN单8定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）
30PIN单6定义：
1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）
30PIN单8定义：
1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空
每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）
30PIN双6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2 +
30PIN双8定义：
1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：C LK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK 2-
28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）
一般14PIN、20PIN、30PIN为LVDS接口，
25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏
50、80（50+30）PIN接口的为RSDS接口。

单排白色线。

14+20IN接口为TMDS接口，少得很！
根据上面的看看你的屏是什么接口，一般14.1的笔记本液晶屏都是单6的!
========================================================================================
现在碰到液晶屏大多是LVDS屏线,
经常碰到什么单6,双6 单8双8.如何区分呢?
我以前也不知道,后在网上收集学习后才弄明白
方法1
数带“+-”的这种信号线一共有几对，有10对的减2对就是双8，有8对的减2对就是双6。

有5对的减掉1对是单8，有4对的减掉1对是单6，数+/-线一共有多少对。

说通俗点就是
4对————单6
5对————单8
8对————双6
10对————双8
方法2
拧开螺丝看看主板里面的电路，一般每对数据线之间都有一个100欧姆的电阻，看到4个的话就是单6位的屏，看到8个的话就是双六位，5个的话一般是单8位，有10个一般就是双8位，当然有资料的话就不用这么麻烦，也有TMDS也用这种20PIN的连接头的，比如LG的LP141X1，不过基本上很少。
