OBD (On-Board Diagnostics)是指车辆上的故障自诊断系统。
它通过连接车辆的电子控制单元 (ECU) 和一系列传感器,以监
测和诊断车辆的运行状况。
OBD系统能够检测车辆是否存在
故障,并将相关的故障代码和数据记录存储在ECU中,以便
车主或技术人员进行故障排除。
OBD系统采用了多种传感器来监测车辆各个方面的运行状况,包括引擎、传输、燃油系统、排放系统等。
这些传感器以及与之相连的ECU会收集各种数据,如车速、引擎转速、进气量、氧气浓度等。
ECU会根据这些数据进行实时的计算和分析,
以确保车辆运行正常。
当OBD系统检测到车辆存在故障时,它会生成故障码。
这些
故障码会通过车载诊断接口 (OBD-II接口) 输出,以便车主或
技术人员进行读取和诊断。
故障码可以帮助确定故障的具体位置或类型,从而更好地进行维修和保养。
除了故障码,OBD系统还可以提供其他的诊断信息,如即时
数据流、冻结数据、燃油消耗率等。
这些信息可以帮助车主了解车辆的实时状态,并及时采取措施。
总的来说,OBD系统通过监测和诊断车辆的各种参数和数据,帮助车主或技术人员发现并解决车辆故障。
它使得故障排除更加高效、快捷,减少了车辆在道路上的故障风险,并有助于提高车辆的可靠性和安全性。
汽车诊断与车载诊断系统(OBD)简介

汽车诊断与车载诊断系统(OBD)简介1 概述汽车诊断(Vehicle Diagnosis)是指对汽车在不解体(或仅卸下个别零件)的条件下,确定汽车的技术状况,查明故障部位及原因的检查。
随着现代电子技术、计算机和通信技术的发展,汽车诊断技术已经由早期依赖于有经验的维修人员的“望闻问切”,发展成为依靠各种先进的仪器设备,对汽车进行快速、安全、准确的不解体检测。
为了满足美国环保局(EPA)的排放标准,20世纪70年代和80年代初,汽车制造商开始采用电子控制燃油输送和点火系统,并发现配备空燃比控制系统的车辆如果排放污染超过管制值时,其氧传感器通常也有异常,由此逐渐衍生出设计一套可监控各排放控制元件的系统,以在早期发现可能超出污染标准的问题车辆。
这就是车载诊断系统(On-Board Diagnostics,缩写为OBD)。
OBD系统随时监控发动机工况以及尾气排放情况,当尾气超标或发动机出现异常后,车内仪表盘上的故障灯(MIL)或检查发动机灯(Check Engine)亮,同时动力总成控制模块(PCM)将故障信息存入存储器,通过一定的程序可以将故障码从PCM中读出。
根据故障码,维修人员能迅速准确地确定故障的性质和部位。
OBD-II是20世纪90年代推出的新的ODB标准,几乎提供了完整的发动机控制,并监控底盘、车身和辅助设备,以及汽车的诊断控制网络。
2 汽车诊断接口OBD - II的规范规定了标准的硬件接口-- 16针(2x8)的J1962插座。
OBD - II接口必须在方向盘2英尺范围内,一般在方向盘下。
SAE的 J1962定义了OBD-II接口的引脚分配如下:<?xml:namespace prefix = v /??>图1 J1962标准插座表13 与汽车诊断有关的主要通信协议20世纪90年代中期,为了规范车载网络的研究设计与生产应用,美国汽车工程师协会(SAE)下属的汽车网络委员会按照数据传输速率划分把车载网络分为Class A、Class B、Class C表2 车载网络分类目前OBD使用的通信协议主要有5种:ISO9141、KWP2000、SAEJ1850(PWM)、SAEJ1850(VPW)、CAN。
车云网ADAS之OBD解决方案

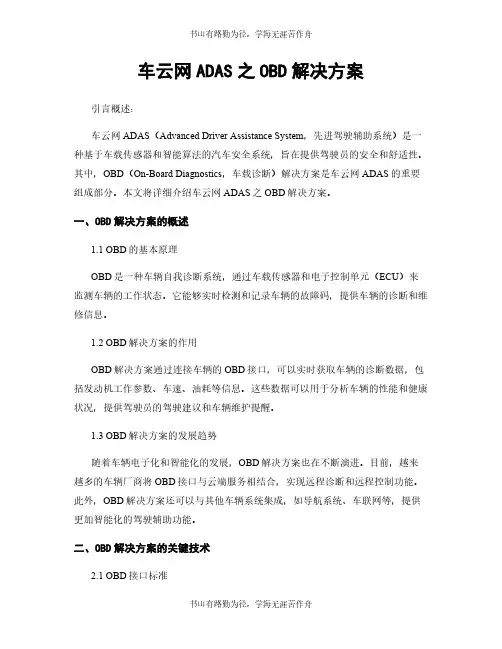

车云网ADAS之OBD解决方案引言概述:车云网ADAS(Advanced Driver Assistance System,先进驾驶辅助系统)是一种基于车载传感器和智能算法的汽车安全系统,旨在提供驾驶员的安全和舒适性。
其中,OBD(On-Board Diagnostics,车载诊断)解决方案是车云网ADAS的重要组成部分。
本文将详细介绍车云网ADAS之OBD解决方案。
一、OBD解决方案的概述1.1 OBD的基本原理OBD是一种车辆自我诊断系统,通过车载传感器和电子控制单元(ECU)来监测车辆的工作状态。
它能够实时检测和记录车辆的故障码,提供车辆的诊断和维修信息。
1.2 OBD解决方案的作用OBD解决方案通过连接车辆的OBD接口,可以实时获取车辆的诊断数据,包括发动机工作参数、车速、油耗等信息。
这些数据可以用于分析车辆的性能和健康状况,提供驾驶员的驾驶建议和车辆维护提醒。
1.3 OBD解决方案的发展趋势随着车辆电子化和智能化的发展,OBD解决方案也在不断演进。
目前,越来越多的车辆厂商将OBD接口与云端服务相结合,实现远程诊断和远程控制功能。
此外,OBD解决方案还可以与其他车辆系统集成,如导航系统、车联网等,提供更加智能化的驾驶辅助功能。
二、OBD解决方案的关键技术2.1 OBD接口标准OBD解决方案需要遵循特定的OBD接口标准,如OBD-II标准。
这个标准规定了OBD接口的物理连接、通信协议和数据格式,确保不同车辆的OBD系统能够互通。
2.2 数据采集与处理OBD解决方案需要通过车载传感器采集车辆的各种数据,如发动机转速、车速、冷却液温度等。
然后,通过算法对这些数据进行处理和分析,得出车辆的状态和故障信息。
2.3 数据传输与存储OBD解决方案需要将处理后的数据传输到云端服务器进行存储和分析。
为了保证数据的安全性和实时性,采用了各种通信技术,如蓝牙、4G/5G等。
三、OBD解决方案的应用场景3.1 故障诊断与维修OBD解决方案可以实时监测车辆的故障码,并提供相应的维修建议。
汽车诊断与车载诊断系统(OBD)简介

汽车诊断与车载诊断系统(OBD)简介1 概述汽车诊断(Vehicle Diagnosis)是指对汽车在不解体(或仅卸下个别零件)的条件下,确定汽车的技术状况,查明故障部位及原因的检查。
随着现代电子技术、计算机和通信技术的发展,汽车诊断技术已经由早期依赖于有经验的维修人员的“望闻问切”,发展成为依靠各种先进的仪器设备,对汽车进行快速、安全、准确的不解体检测。
为了满足美国环保局(EPA)的排放标准,20世纪70年代和80年代初,汽车制造商开始采用电子控制燃油输送和点火系统,并发现配备空燃比控制系统的车辆如果排放污染超过管制值时,其氧传感器通常也有异常,由此逐渐衍生出设计一套可监控各排放控制元件的系统,以在早期发现可能超出污染标准的问题车辆。
这就是车载诊断系统(On-Board Diagnostics,缩写为OBD)。
OBD系统随时监控发动机工况以及尾气排放情况,当尾气超标或发动机出现异常后,车内仪表盘上的故障灯(MIL)或检查发动机灯(Check Engine)亮,同时动力总成控制模块(PCM)将故障信息存入存储器,通过一定的程序可以将故障码从PCM中读出。
根据故障码,维修人员能迅速准确地确定故障的性质和部位。
OBD-II是20世纪90年代推出的新的ODB标准,几乎提供了完整的发动机控制,并监控底盘、车身和辅助设备,以及汽车的诊断控制网络。
2 汽车诊断接口OBD - II的规范规定了标准的硬件接口-- 16针(2x8)的J1962插座。
OBD - II接口必须在方向盘2英尺范围内,一般在方向盘下。
SAE的 J1962定义了OBD-II接口的引脚分配如下:<?xml:namespace prefix = v /??>图1 J1962标准插座表13 与汽车诊断有关的主要通信协议20世纪90年代中期,为了规范车载网络的研究设计与生产应用,美国汽车工程师协会(SAE)下属的汽车网络委员会按照数据传输速率划分把车载网络分为Class A、Class B、Class C表2 车载网络分类目前OBD使用的通信协议主要有5种:ISO9141、KWP2000、SAEJ1850(PWM)、SAEJ1850(VPW)、CAN。
OBD工作原理及

OBD工作原理及
OBD(On-board Diagnostics)是指车辆上的故障诊断系统,旨在帮助检测并报告车辆发动机和车辆排放系统的故障。
OBD系统的工作原理是通过监测车辆各种传感器和执行元件的操作状态,来检测和记录车辆是否存在故障。
这些传感器和执行元件包括氧传感器、节气门位置传感器、发动机转速传感器等。
OBD系统接受来自这些传感器和执行元件的数据,并将其发送给车辆的主机控制单元(ECU)进行处理和分析。
在ECU中,各个传感器和执行元件的数据将与预设的标准值进行比对。
如果发现任何数据不符合标准,ECU将记录下相应的故障代码。
这些故障代码将存储在OBD系统的故障代码库中,供诊断师使用。
当驾驶员发现车辆存在问题时,可以通过连接OBD接口,并使用故障诊断仪器获取故障代码。
诊断仪器通常可以通过显示屏或打印输出方式显示故障代码,以帮助诊断师快速确定车辆故障的原因。
同时,通过与车辆制造商提供的故障码解释手册相结合,诊断师可以确定出故障的具体位置和性质。
总结来说,OBD工作原理是通过监测和记录车辆各项操作数据,比对标准值并记录故障代码,以帮助诊断师找出车辆故障的具体原因和解决方法。
OBD系统的存在能够提高车辆故障检测的准确性和效率,为车主和修理店提供更精确的故障诊断服务。
obd原理

obd原理OBD原理。
OBD(On-Board Diagnostics)是车辆上的诊断系统,它可以监测和报告车辆发动机和排放系统的运行状况。
OBD系统通过一系列的传感器和计算机模块来监测车辆的各种参数,如发动机转速、油耗、排放水平等。
在车辆出现故障时,OBD系统可以通过故障码来指示问题所在,帮助车主或维修人员快速定位和解决故障。
OBD系统的原理主要包括以下几个方面:1. 传感器监测。
OBD系统通过安装在发动机和排放系统上的各种传感器来监测车辆的运行状况。
这些传感器可以监测发动机转速、油门开度、进气压力、排气温度、氧传感器反馈等参数。
传感器将监测到的数据发送给车辆的计算机模块进行处理。
2. 计算机模块处理。
车辆上的计算机模块会接收传感器发送的数据,并进行实时的计算和分析。
计算机模块会根据预设的参数和标准来判断车辆的运行状况是否正常。
如果发现异常,计算机模块会记录相关数据并生成故障码,以便后续的诊断和维修。
3. 故障码诊断。
当车辆出现故障时,OBD系统会生成相应的故障码,用于指示问题所在。
这些故障码可以通过连接诊断工具来读取,帮助车主或维修人员快速定位故障。
不同的故障码对应着不同的故障类型,可以帮助快速排除故障。
4. 排放监测。
除了监测车辆的运行状况,OBD系统还可以监测车辆的排放水平。
如果发现车辆的排放超出了标准范围,OBD系统会生成相应的故障码,并提示车主进行排放系统的维修和调整。
总的来说,OBD系统通过监测传感器的数据,计算机模块的处理和故障码的诊断,可以帮助车主和维修人员及时发现和解决车辆的故障和问题。
它不仅提高了车辆的安全性和可靠性,也有助于保护环境和减少排放污染。
因此,OBD系统在现代汽车中扮演着非常重要的角色。
远程诊断odb

OBD远程诊断方案市场需求随着汽车行业的发展进步,私家车日益增加的趋势,车主更加关注,车辆的人性化、智能化、功能化等,因此OBD车联网的出现,大大解决了这一难题,OBD 车联网具有,出行安全、故障检测、年审、保养提醒、一键救援等贴心服务,真正的做到人车互动、全面解决车主后顾之忧。
系统组成适用行业企业车辆管理、4S店、汽车维修站等行业功能特点实时跟踪:查询汽车当前所在的位置、方向、速度、时间、日期、车辆(车门状态、点火状态、布防状态等)信息。
轨迹查询:可查三个月内所有历史轨迹。
设防:在熄火状态将所有车门关好,按原车遥控器锁门键,车辆落锁设备进入警戒状态。
撤防:在警戒状态下,按下原车遥控器开门按键时,门锁打开设备进入撤防状态,中控门锁功能,车辆在点火状态、所有车门关好的情况下踹刹车中控门锁将自动落锁,停车熄火关闭ACC时,门锁将自动开锁。
主电掉电报警(防拆):电功能:当汽车熄火 2 分钟后,终端进入省电状态,关闭GPS全球定位系统电源。
超速报警:GPS定位系统信号定位下才有效,当汽车行驶过程中,行驶速度超过所设定的速度并持续5秒以上,产生超速报警,如行驶速度一直超过所设定的速度,只报一次解除:行驶速度低于所设定的速度并持续10秒以上。
或由平台清除速度限制智能查车:可通过手机客户端进行查询车辆行驶状态,当前位置信息,真正的做到人车交互。
车况健康检查:读取发动机系统\ABS系统\刹车系统\自动变速箱的故障代码,并显示相应的故障内容。
清除故障码功能:可以清除虚拟的故障信息,免于去维修站增加维修保养的费用,另外系统会保留存在的故障信息,留给给专业维修人员确认,节省维修时间,及时排除安全隐患,防患于未然。
读取里程功能:读取车辆行驶的总里程功能及距下次保养里程?故障后车辆行驶里程。
读取油耗功能:读取车辆某段时间按的总油耗信息,让车主实时知晓汽车所耗油量情况油耗监测功能:监测车辆在不同车速、转速状态下的瞬时油耗和百公里油耗情况,使车主随时油耗情况。
汽车发动机新技术 - OBD车载诊断系统

第五节 OBD车载诊断系统 一、OBD主要监控对象 2、油箱通风检测 (2)调节诊断
第五节 OBD车载诊断系统
一、OBD主要监控对象
3、断火识别
发动机转速传感器借助曲轴标记盘来识别出发动机转速的不均匀, 这种转速不均匀是由于断火引起的。发动机转速传感器与凸轮轴位置位 置传感器配合使用,发动机控制单元就可以断定是哪个气缸断火,将故 障存入故障存储器并接通废气警报灯。
第五节 OBD车载诊断系统
三、阅读课本故障案例,结合本节知识分析讨论OBD系统可能故障及诊断 方法。 (分组讨论,汇报总结,交叉点评)
二、OBD故障诊断分析
OBD故障主要反映在尾气排放方面不达标,发动机控制单元会存 储导致OBD报警的相关故障码。在诊断分析过程中一定要结合每一个系 统的工作原理,按诊断仪提示的检查步骤逐项去排查。如发动机失火引 起的OBD报警,从失火判断的策略我们知道能够导致OBD报失火的四大 可能原因有:点火系统故障,导致点火能量不足或断火;燃油供给方面 故障,导致混合气浓或是稀;进排气系统故障,导致进气不足或排气不 畅;发动机机械故障,导致气缸压缩比低或是配气正时不正确。需要特 别注意的是由于燃油品质导致的OBD故障报警是常见故障原因之一,但 由于缺乏有效的检查手段对于怀疑是燃油品质导致OBD报警一般采取使 用替代燃油或是对原燃油添加燃油添加剂已达到改善燃油品质的目的。
一、OBD主要监控对象
5、二次空气系统流量诊断 通过催化净化器前(上游)的宽频λ传感器信号来进行诊断了,这是
因为宽频λ传感器提供的测量结果要比跳跃式λ传感器的更详细。于是根 据λ差值(催化净化器前(上游)的λ值且在二次空气系统供气过程中), 就可计算并检查实际供应的空气质量。
