DN内注式单体液压支柱工作原理
中煤zmjt06
Ta b l e o f C o n t e n t s
内容大纲
DN内注式 单体液压 支柱产品 介绍
DN内注式 单体液压 支柱适用 范围
DN内注式 单体液压 支柱工作 原理
01 02 03
2
DN内注式单体液压支柱产品介绍
DN型内注式单体液压支柱为恒阻式支柱，与金属铰接顶梁 配合适用于煤矿一般机械化采煤工作面顶板的支护，也可用 于综合机械化采煤工作面端头支护或临时支护。 DN内注式单体液压支柱适用于煤矿回采工作面的顶板支护 和端头顶板支护，由于其承载能力大、抗偏载能力强、工作 行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及 较厚煤层工作面。
3
DN内注式单体液压支柱适用范围
1、煤层倾角：煤层倾角小于20°的缓倾斜回采工作面,采取一定安 全措施后亦可用于倾角为25°～35° 的回采工作面。 2、高度：不大于支柱的最大高度，即DN18型支柱最大支撑高度为 1.8m，支撑高度变化范围一般为1.3～1.8m；DN22型支柱最大支撑 高度为2.2m，支撑高度变化范围一般为1.6～2.2m等等。 3、支柱在承压过程中不应以支柱的中部作为推溜千斤顶的支点推溜； 4、在炮采工作面使用时，应采取措施防止支柱的活柱表面被崩坏。
6
h t t p : / / w w w. z h o n g m e i g k . 工作原理
DN内注式单体液压支柱工作液为5号液压油, 回柱时油缸 中液压油流回活柱内腔形成封闭式循环; 不需要泵站和管路系统, 配套设备少, 成本低;
在没有电源和泵站的地方照样使用, 灵活性大、管理方便、 简单;
5
DN内注式单体液压支柱工作原理
由于工作液是封闭式循环, 支柱回柱时液压油流回活柱内腔, 实现支柱本 身液压油的闭路循环, 液压油消耗很少; 支柱液压系统为闭式系统, 液压 油不外溢, 不污染环境, 有利于环保, 并对工作面生产影响小, 较好地保持 了工作面环境, 劳动条件较好; 支柱的阀全部装在支柱内腔, 受外界污染 的可能性小, 可靠性高。

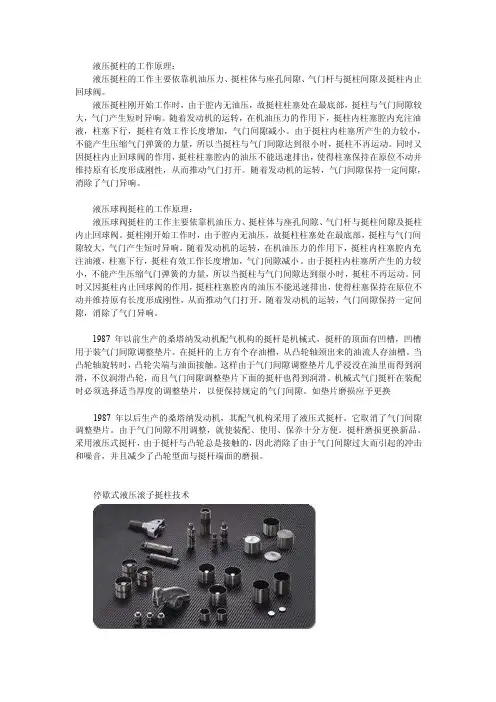

液压挺柱的工作原理
液压挺柱的工作原理：液压挺柱的工作主要依靠机油压力、挺柱体与座孔间隙、气门杆与挺柱间隙及挺柱内止回球阀。
液压挺柱刚开始工作时，由于腔内无油压，故挺柱柱塞处在最底部，挺柱与气门间隙较大，气门产生短时异响。
随着发动机的运转，在机油压力的作用下，挺柱内柱塞腔内充注油液，柱塞下行，挺柱有效工作长度增加，气门间隙减小。
由于挺柱内柱塞所产生的力较小，不能产生压缩气门弹簧的力量，所以当挺柱与气门间隙达到很小时，挺柱不再运动。
同时又因挺柱内止回球阀的作用，挺柱柱塞腔内的油压不能迅速排出，使得柱塞保持在原位不动并维持原有长度形成刚性，从而推动气门打开。
随着发动机的运转，气门间隙保持一定间隙，消除了气门异响。
液压球阀挺柱的工作原理：液压球阀挺柱的工作主要依靠机油压力、挺柱体与座孔间隙、气门杆与挺柱间隙及挺柱内止回球阀。
挺柱刚开始工作时，由于腔内无油压，故挺柱柱塞处在最底部，挺柱与气门间隙较大，气门产生短时异响。
随着发动机的运转，在机油压力的作用下，挺柱内柱塞腔内充注油液，柱塞下行，挺柱有效工作长度增加，气门间隙减小。
由于挺柱内柱塞所产生的力较小，不能产生压缩气门弹簧的力量，所以当挺柱与气门间隙达到很小时，挺柱不再运动。
同时又因挺柱内止回球阀的作用，挺柱柱塞腔内的油压不能迅速排出，使得柱塞保持在原位不动并维持原有长度形成刚性，从而推动气门打开。
随着发动机的运转，气门间隙保持一定间隙，消除了气门异响。
1987年以前生产的桑塔纳发动机配气机构的挺杆是机械式，挺杆的顶面有凹槽，凹槽用于装气门间隙调整垫片。
在挺杆的上方有个存油槽，从凸轮轴颈出来的油流人存油槽。
当凸轮轴旋转时，凸轮尖端与油面接触。
这样由于气门间隙调整垫片几乎浸没在油里而得到润滑，不仅润滑凸轮，而且气门间隙调整垫片下面的挺杆也得到润滑。
机械式气门挺杆在装配时必须选择适当厚度的调整垫片，以便保持规定的气门间隙。
如垫片磨损应予更换1987年以后生产的桑塔纳发动机，其配气机构采用了液压式挺杆。
DN内注式单体液压支柱工作原理
山东中煤
DN内注式单体液压支柱工作液为5号液压油，回柱时油缸中液压油流回活柱 内腔形成封闭式循环；zmjt062
不需要泵站和管路系统，配套设备少，成本低；在没有电源和泵站的地方照 样使用，灵活性大、管理方便、简单；
由于工作液是封闭式循环，支柱回柱时液压油流回活柱内腔，实现支柱本身 液压油的闭路循环，液压油消耗很少；
支柱液压系统为闭式系统，液压油不外溢，不污染环境，有利于环保，并对 工作面生产影响小，较好地保持了工作面环境，劳动条件较好；支柱的阀全 部装在支柱内腔，受外界污染的可能性小，可靠性高。
Hale Waihona Puke 谢谢观赏
矿用液压单体液压支柱相关知识概述
抽检
3
支柱最小高度
直尺
允许误差为额定高度和行程的正负20mm。
抽检
4
手把操作力矩的测定
手摇把、压力机或带有油压测力计的刚性架
内注式支柱：1.2m以下初撑力达到50kN,1.4m以上初撑力达到70kN，手摇把操作力矩不大于200Nm。
2.1 油缸
2.1.1 油缸内孔公差φ100H10（ ）最大允许范围φ100H11（ ）；
2.1.2 油缸与密封圈相配合的表面有下列缺陷时允许用油石修整：
a 轴向划痕深度小于0.2mm，长度小于50 mm ；b 径向划痕深度小于0.3mm，长度小于圆周的1/3；c 轻微擦伤面积小于25mm ；d 同一圆周上划痕不多于2条，擦伤不多于2处；e 镀层出现轻微锈斑，整件上不多于3处，基体没有裸露，每处面积不大于25mm ；f 油缸内孔表面粗糙度不得大于1.6 m。
抽检
外注式支柱无此项试验
5
装配后的密封性
目测
支柱全行程升柱时，手把体、底座不应漏液。外注式支柱注液时与注液枪配合处不得漏液，内注式支柱低压腔各密封处不得漏液。支柱水平放置1h以上不应从通气装置处漏液。
必检
6
清洁度
相当于0.125mm精度的滤网、烘干机、天平。
平均每根支柱清洗残留物不大于60mg,其中最高1根不大于70mg。三用阀（内注式支柱为安全阀和活塞）清洗残留物不大于10mg。
1.2外注式支柱检修必须全部解体，各部件清洗干净，更换损坏的零部件，对密封件和塑料件要全部更换。
1.3凡升井的内注式支柱，无论是否损坏，均需清洗通气阀装置，补充液压油。
1.4维修好的外注式支柱，应将内腔乳化液放尽。三用阀注液孔、柱头孔用塑料堵堵好，以防脏物进入。
DN单体液压支柱_DN内注式单体液压支柱说明书
企 业 形 象
营 业 执 照
税 务 登 记 证
组 织 机 构 代 码证
DN单体液压支柱
DN内注式单体液压支柱
• DN内注式单体液压支柱是一种我国目前煤矿 采煤工作面最常用的恒阻式支护设备，它与 金属顶粱配合被大量用于煤矿井下一般机械 化采煤工作面，或综合机械化采煤工作面端 头或掘进头等作临时性支护用，对于提高安 全作业和工作效率均有良好的效果。
DN内注式单体液压支柱售后服务
• 零利润让利广大客户内注式单体液压支柱，特价 促销矿用单体液压支柱，当天下单，当天发货， 全国联保，履行国家三包政策，易损件损坏，厂 家免费更换！
Thank You !
DN内注式单体液压支柱特点
• DN内注式单体液压支柱其特点是自身带泵及油， 支设时用手摇把摇动就能快速升柱，降柱时不排 出工作液，可较好地保护工作环境，且使用方便 、管理灵活、装备简单。
ห้องสมุดไป่ตู้
DN内注式单体液压支柱分类
• 王胜岐151φ547φ218φ37 • 目前主要有φ90mm缸径，从0.6-3.15M共12 个规格的内注式支柱。
内注式单体液压支柱的使用介绍
内注式单体液压支柱的使用介绍
内注式单体液压支柱的使用介绍
单体液压支柱是众多矿用支护设备中常用的，它的种类有不少，内注式单体液压支柱便是其中的一种。
中煤内注式单体液压支柱是自身带泵及同，支设时用手摇把摇动就能快速升柱，降柱时不排出工作液，可较好地保护工作环境，而且使用时方便，管理灵活，装备简单。
目前主要使用的有直径90mm缸径，从0.6-3.15m共有12个规格的内注式单体液压支柱。
矿用单体液压支柱一般分为外注式单体液压支柱，内注式单体液压支柱，悬浮式单体液压支柱，摩擦支柱。
矿用单体液压支柱在使用的时候比以前的支护设备更安全这是无容置疑的，作为矿用单体液压支柱的生产厂家，会不断的技术创新，不断的为产品升级。
相信矿用单体液压支柱等设备以后会越来越好。
内注式单体液压支柱包括柱鞋体，柱窝，铁环，加强筋和柱体承重层，它的特征是在柱体承重层内加设加强筋，在柱体承重层上端一侧埋置一个铁环，在柱体承重层的顶中心处设置一球形柱窝，柱鞋与支柱底部配套使用，具有承载能力强，抗燃耐酸碱等优点，且柱鞋结构简单，成本低廉，是钢，木柱鞋的替代用品。
以上便是内注式单体液压支柱的一些有关介绍，希望可以帮助大家更加的了解这些，支护设备众多，市场也较为丰富，希望大家都能擦亮自己的眼睛，选择质量好适合自己的单体液压支柱ymjt01。
内柱式单体液压支柱
内柱式单体液压内注式单体液压支柱
山东中煤工矿物资集团有限公司 制作人：zmjt07
内柱式单体液压支柱概述
内柱式单体液压支柱是一种新环保型的支护装备， 既可与金属铰接顶梁配套用于高档普采和炮采用 工作面支护顶板以及综采工作面支护端头，也可 单独做点柱或其它临时性支护用。
内柱式单体液压支柱用途
内柱式单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤 层回采工作面，所适应的煤层顶底板条件是：顶板落后不影 响支柱的回收，底板不宜过软，支柱压入底板深度不恶化底 板的完整性，否则应加大底座。在煤质较松软的炮采工作面 内使用时，对活柱体镀层表面采取保护措施，以防崩坏。支 柱与木顶梁配合或做点柱使用时，应将顶盖换成柱帽，以免 损坏木梁。
内柱式单体液压支柱特点
1、自身带泵及油； 2、支设时用手摇把摇 动就能快速升柱，降 柱时不排出工作液， 3、可较好地保护工作 环境，且使用方便、 管理灵活、装备简单。
内注式单体液压支柱工作原理 内注式单体液压支柱工作液为5号液压油,回柱时油 缸中液压油流回活柱内腔形成封闭式循环；不需要 泵站和管路系统, 配套设备少，成本低；在没有电源 和泵站的地方照样使用，灵活性大、管理方便、简 单；由于工作液是封闭式循环，支柱回柱时液压油 流回活柱内腔，实现支柱本身液压油的闭路循环, 液 压油消耗很少；支柱液压系统为闭式系统，液压油 不外溢，不污染环境，有利于环保，并对工作面生 产影响小，较好地保持了工作面环境，劳动条件较 好；支柱的阀全部装在支柱内腔，受外界污染的可 能性小，可靠性高。
矿用液压单体支柱
矿用液压单体支柱矿用液压单体支柱是在矿井中常用的煤矿安全设备之一，其主要作用是支撑和维护矿井巷道的稳定，避免矿井发生塌陷事故，保证矿工的生命安全。
矿用液压单体支柱作为一种高效、安全、可靠的支撑设备，具有细小高强、可靠性高、调整方便等优点，不仅在国内煤矿得到了广泛运用，而且在国际上也受到了越来越多的重视。
一、矿用液压单体支柱的原理矿用液压单体支柱是由四部分组成的：支柱筒、弹簧、液压缸和液压系统。
支柱筒是主要承受挤压力的部分，弹簧是为了支撑支柱筒，在煤层塌陷时起到缓冲减震的作用。
液压缸则是使支柱筒能够在矿井中活动的部分，液压系统则是进行液压控制的部分。
当煤层发生挤压力时，弹簧先起作用，缓冲压力，然后液压系统根据压力大小和液压控制信号的作用，调节液压缸的伸缩，从而实现支柱筒的高度调节，保证煤层的稳定。
二、矿用液压单体支柱的特点1、细小高强矿用液压单体支柱钢筋直径仅有50mm左右，相比于传统的木制支柱，它钢材的使用量减少了许多，重量轻了很多，但是它的承重能力却是很强的，还能够适应各种地质条件和煤层厚度，广泛适用于各类矿井工作面的不同位置。
2、调节方便液压单体支柱的液压系统可以通过中央控制室或操作员调节实现对支柱高度的调节，同时还可以实现对每个支柱的液压控制，从而保证每个支柱在力量和高度上的均衡。
3、可靠性高液压单体支柱通过了国家质量监督检验测试，其零部件均采用国内外优质原材料和高标准配套件，具有品质可靠、耐用等特点，能够承受千斤重的重压，任何人力和机械压力下都不会断裂，保证井下人员生命安全和矿井稳定。
三、矿用液压单体支柱的类型目前，国内煤矿使用的液压单体支柱分为两种类型：液压顶板支柱和液压底板支柱。
顶板式液压单体支柱是煤矿使用的主要型号，它的支撑钻梳通常设置在采煤机后方，支撑在上部，具有减小煤层位移、维持矿井稳定等优点。
底板式液压单体支柱则是在煤巷底部设置，具有增加地压、加大支撑面积等特点，广泛应用于在煤工作面矿井中的维护。
单体液压支柱操作规程
单体液压支柱操作规程一、液压支柱的基本结构和工作原理液压支柱是一种应用液压原理实现的支撑工具。
它主要由支柱体、下座、上座、液压缸、活塞、阀体、环形油缸和管路等组成。
其工作原理是：通过操作阀门，将高压油液经过管路输入液压缸，并推动活塞向上运动，就可以实现对液压支柱的支撑、提升等功能。
二、液压支柱的操作规程1. 液压支柱在使用前应进行检查，确保其各部件运转正常，液压油液充足，连接件紧固牢固。
2. 首先将液压支柱放置在指定位置，将下座与地面接触牢固。
3. 确认工作区域内没有人员或障碍物，打开阀门后缓慢加压，使活塞向上运动，直至达到设定高度。
4. 当活塞上部与负载接触时，应缓慢关阀，调整支柱高度，并扭紧上座。
5. 在施工过程中，如发现液压支柱出现异常，应立即中止使用，排除故障后再继续使用。
6. 使用完毕后，应将液压支柱缓慢降低，同时留意负载的变化情况。
7. 将液压支柱收拢可以通过以下步骤完成：将支柱缓慢下降到无负载状态，打开阀门，将液压油流回油箱。
8. 液压支柱的保养：定期更换液压油，清洗管路，检查各部件的紧固情况和防锈处理。
三、液压支柱的安全注意事项1. 液压支柱在使用过程中一旦出现异常情况，应立即停机检查，切勿强行使用。
2. 使用液压支柱时必须保证负载的安全稳定，防止因斜倒或摇摆而导致意外事故。
3. 在液压支柱下方应设立安全防护措施，防止垮塌或负载冲击造成伤害。
4. 操作液压支柱时应穿戴安全防护用品，如安全帽、安全鞋、手套等。
5. 在维护液压支柱时，切勿打开液压油路，以免因夹击或高压导致危险。
四、总结液压支柱是现代建筑施工中的常用工具，在使用液压支柱前，必须了解其基本结构和工作原理，并应按照正确的操作规程进行操作，同时做好安全和维护工作，确保使用过程中不发生危险。
钳工技能考试：采掘电钳工考试题(题库版)
钳工技能考试：采掘电钳工考试题（题库版）1、填空题采煤机工作机构是直接担负落煤和装煤的部件，主要有（）式工作机构、（）式工作机构、（）式工作机构三种形式。
正确答案：滚筒;刨削;钻削2、单选将内阻为1KΩ、量程为1V（江南博哥）的电压表改装成能测量100V 的电压表，需在表头电路中串联（）的电阻。
A.99ΩB.99KΩC.100ΩD.100Ω正确答案：B3、单选12CM18-10D型连续采煤机的整体履带张紧装置装于履带架的（）槽内。
A、前端；B、后端；C、左端；D、右端.正确答案：A4、问答题NDZ型内注式单体液压支柱工作原理？正确答案：内注式单体液压支柱工作原理是：（1）升柱（2）初撑（3）承载（4）回柱5、多选（）可造成电动机过负荷A、电源电压过低B、重载启动电机C、机械性堵转D、超载运行正确答案：A, B, C, D6、多选漏电保护方式主要有（）A、附加直流电源式B、旁路接地式C、零序电流方向式D、闭锁式正确答案：A, B, C7、单选两节1.5伏干电池正向串联电压是（）伏。
A.0B.1C.2D.3正确答案：D8、单选若一理想变压器的副边电压U2=20V，原边绕组匝数N1=2000，副边绕组匝数N2=100，流过原边的电流I1=2A，则原边电压U1和副边电流I2应为（）。
A.400V2AB.200V40AC.400V40AD.200V2A正确答案：C9、判断题用光学瓦斯检定器测定二氧化碳浓度时，应首先测出瓦斯浓度，然后取下二氧化碳吸收管，再测出瓦斯和二氧化碳混合气体浓度，前者减去后者，再乘以0.955的校正系数，即为所要测定的二氧化碳浓度。
（）正确答案：错10、判断题电缆的保护层是保护电缆缆芯导体的。
（）正确答案：错11、单选MDZ-2型动力载波调制波的调制度M应保证大于等于（）%A、60；B、70；C、80正确答案：C12、单选全断面岩石巷道掘进机主要采用（）方法破碎岩石。
A.滚压B.挤压C.剪切D.截割正确答案：A13、单选放大电路采用负反馈后，下列说法不正确的是（）。
煤矿液压支架立柱说明
煤矿液压支架立柱说明煤矿液压支架立柱是液压支架主要承载顶板压力的重要部件之一，它是将支架顶梁和底座边接起来的主要部件，是用于液压支架承受顶板载荷和调节支护高度的。
压支架立柱具有足够的强度,工作可靠,使用寿命长。
液压支架立柱常用的：双伸缩立柱、单伸缩立柱、机械加长杆立柱、DW型外注式单体液压支柱、单体液压支柱。
双伸缩立柱调高范围大,使用方便,但其结构复杂,加工精度高,成本高。
双伸缩立柱的用途及功能：双伸缩立柱调高范围大，属于全二级液压无级调高，操作方便灵活，结构复杂，加工要求高，成本比较高。
多用于薄煤层和大高采，使用的工作介质为乳化液。
对环境无污染，性能优良。
质量可靠。
满足液压支架安全性能要求。
单伸缩立柱不仅具有较高的调高范围,而且具有成本低,可靠性高等优点,但使用时不如双伸缩立柱方便。
液压支架单双伸缩立柱主要用于各种不同的采煤工作面。
它可与金属铰接顶梁配合,也可单独作点柱，用以满足不同煤层。
如果采用一定的安全措施,使用范围可扩大到倾角25°~35°的倾斜回采工作面,保证了足够的支护强度,从而提高了回采率,降低了采煤成本,降低了工人的劳动强度,提高了自动化保证了工人的安全生产。
机械加长杆立柱是当支架的支撑高度不能满足回采高度的要求，可在液压支架立柱上安装加长杆来补偿立柱高度，。
在一般煤层厚度变化不大的工作面中，在安装时就将加长杆调节到需要的高度，然后，在回采过程中，随着采高的变化，只调节活柱液压行程，而不再调节加长杆长度。
只有在煤层高度变化超过活柱的液压行程时，才不得不调节加长杆。
DW型外注式单体液压支柱是一种外供液恒阻式支柱，与HDJA或HDJC金属顶梁配合，用于煤矿井下回采工作面顶板支护，亦可用于综采综放工作面端头支护或临时支护。
外注式单体液压支柱是往工作面乳化液泵站提供的压力液体作用下达到支撑顶板目的的，包括升柱与初撑、承载、卸载回柱三个过程。
单体液压支柱即可与金属铰接顶梁配套使用，也可单独作点柱用，供煤矿一般机械化工作面支护顶板，或供综合机械化采煤工作面作端头支护及其它临时性支护。
