夹套保温阻火器-JZH夹套保温阻火器
阻火器>>保温阻火器>>夹套保温阻火器产品详细信息
呼吸阀阻火器系列价格供用户或设计院工程项目做预算
一、阀门的选型步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关
闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
三、阀门选型原则
1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
2.控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
3.换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
4.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。
目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。
管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
阻火器 管道型 管端型
阻火器管道型管端型
阻火器是一种防火设备，主要用于在管道系统中防止火灾蔓延的发生。
阻火器有管道型和管端型两种类型，下面我们分别介绍一下这两种阻火器的特点和使用方法。
管道型阻火器是将防火设备直接安装在管道内部的一种设备。
它主要分为多孔板和除雾型两种。
多孔板阻火器的设计是利用特殊的多孔板材料，将空气带入环境中，使管道内的燃气与空气充分混合并发生燃烧，从而达到消除管道内部燃气的目的。
除雾型阻火器则是通过将管道内的雾化油分离出来，防止其分散燃烧，从而起到防止火灾蔓延的作用。
管端型阻火器则是一种安装在管道末端的设备，它主要分为静电型和热敏型。
静电型阻火器利用静电原理，通过将大气中的静电荷引入设备中，防止管道内电荷积聚导致的火灾事故发生。
热敏型阻火器则是通过热敏元件监测管道内温度的变化，一旦管道温度超过设定值，阻火器就会启动，将管道内的燃气限制在管道内部，从而达到防止火灾蔓延的目的。
在使用阻火器时，需要根据阻火器的类型和管道的实际情况选择不同的安装位置和安装方式。
如果是管道型阻火器，需要将多孔板阻火器安装在管道的下游，而除雾型阻火器则需要安装在管道的上游。
在安装管端型阻火器时，需要选择合适的安装点和安装角度，确保阻火器能够及时响应并起到防止火灾蔓延的作用。
总之，阻火器作为一种防火设备，在现代工业生产中起着非常重要的作用。
通过选择合适的阻火器类型和正确的安装方式，可有效预防和控制火灾事故的发生。
波纹板式阻火器
防爆级别
碳钢 WCB、不锈钢 304、316、 不锈钢防爆阻火波纹板
耐油石棉橡胶、四氟 PTFE ≤480 0.6~5.0
BS5501:ⅡA、ⅡB、ⅡC
三、不锈钢阻火器主要外形与法兰连接尺寸：
规格（DN） 重量（㎏/台）
50
6
80
17
100
20
150
25
200
35
250
46
D2 Φ110 Φ150 Φ170 Φ225 Φ280 Φ335
【抽屉式波纹阻火器主要技术参数】
波纹阻火器图号
ZGB（II）-50 ZGB（II）-100 ZGB（II）-150 ZGB（II）-200 ZGB（II）-250
规格
DN50 DN100 DN150 DN200 DN250
重量（kg）
25 45 65 85 110
D1 Φ110 Φ170 Φ225 Φ280 Φ335
安装尺寸（毫米）
D
L
H
Φ140
220
235
Φ185
280
270
阻火器原理
阻火器原理
阻火器是一种用于灭火的装置，它的原理是基于三个关键要素：燃烧支持物缺失、温度下降和化学反应。
首先，阻火器可以通过排除燃烧所需的氧气来减少燃烧的支持物。
这是通过使用可燃性物质的一种方法，当阻火器中的温度升高时，可燃性物质会释放出火灾的灭火剂。
灭火剂可以是干粉、惰性气体或液体，具体取决于阻火器的类型。
其次，阻火器还利用温度下降来抑制燃烧过程。
当阻火器释放灭火剂时，灭火剂会吸收周围环境的热量，从而降低火焰的温度。
这种温度下降有助于破坏燃烧链反应，使火焰无法得到持续的燃烧支持。
最后，阻火器中的化学反应也可以参与到灭火过程中。
某些类型的阻火器使用化学反应来生成灭火剂。
例如，碳酸盐阻火器中的化学反应会产生二氧化碳气体，这种气体可以抑制火焰的扩散和燃烧。
其他类型的阻火器可能使用含有臭氧或氯气的化学反应，以促进灭火过程。
综上所述，阻火器利用燃烧支持物的排除、温度下降和化学反应来实现灭火的目的。
这些原理的组合使阻火器成为一种有效的灭火装置，可用于不同类型的火灾。
呼吸阀的结构和选型介绍
三、呼吸阀选型介绍
1、防爆阻火呼吸阀，一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替. 防爆阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。
2、全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。
3、阻火呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。 一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替. 铸钢呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。本类阀门在管道中一般应当水平安装。
呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。
上海呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出（呼出），使罐内的压力不再增高。当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气（吸气）维持油罐压力平衡。压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸发损耗。呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。选择呼吸阀型号时，要根据油品收发作业时的最大排量来确定。呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。
阻火器的基本原理是
阻火器的基本原理是
阻火器的基本原理是通过扑灭火焰的方式来阻止火势的蔓延。
阻火器内部通常装有一种名为灭火剂的物质，如干粉、二氧化碳等。
当火灾发生时，灭火剂会被释放出来，形成一种覆盖在火源上的层，从而阻止氧气与火焰的接触，剥夺火焰所需的燃烧条件。
灭火剂的选择通常取决于火灾的性质。
干粉灭火器中的灭火剂通常是一种干燥的粉末，当它喷洒到火源上时，会形成一个不可燃的物理障碍，阻止火焰的蔓延。
二氧化碳灭火器则通过释放高压的二氧化碳气体来扑灭火焰。
这种气体能够快速扩散并吸收热量，使火焰的温度降低到无法维持燃烧所需的程度。
此外，阻火器的设计还考虑了易于使用和携带的因素。
通常，阻火器上会配备一个手柄，并使用压力装置让用户能够轻松地激活灭火剂的释放。
同时，阻火器也要求具备一定的负压，以确保灭火剂在喷洒时能够形成均匀的喷射流。
总而言之，阻火器的基本原理是通过释放灭火剂来扑灭火焰，并形成一种阻止火势蔓延的障碍物，从而实现火灾的控制和扑灭。

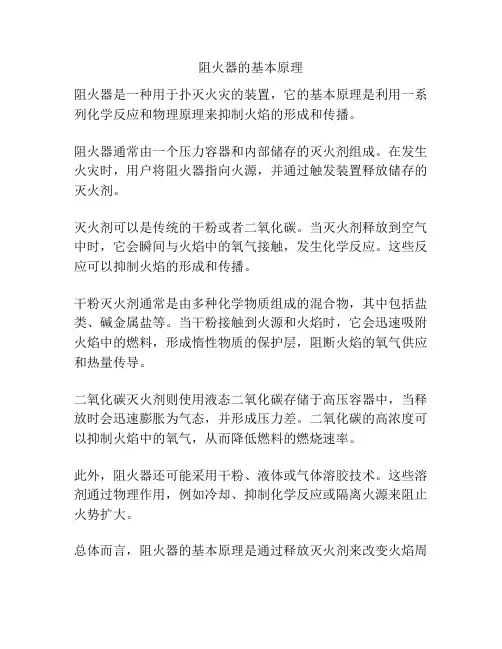

阻火器的基本原理
阻火器的基本原理
阻火器是一种用于扑灭火灾的装置，它的基本原理是利用一系列化学反应和物理原理来抑制火焰的形成和传播。
阻火器通常由一个压力容器和内部储存的灭火剂组成。
在发生火灾时，用户将阻火器指向火源，并通过触发装置释放储存的灭火剂。
灭火剂可以是传统的干粉或者二氧化碳。
当灭火剂释放到空气中时，它会瞬间与火焰中的氧气接触，发生化学反应。
这些反应可以抑制火焰的形成和传播。
干粉灭火剂通常是由多种化学物质组成的混合物，其中包括盐类、碱金属盐等。
当干粉接触到火源和火焰时，它会迅速吸附火焰中的燃料，形成惰性物质的保护层，阻断火焰的氧气供应和热量传导。
二氧化碳灭火剂则使用液态二氧化碳存储于高压容器中，当释放时会迅速膨胀为气态，并形成压力差。
二氧化碳的高浓度可以抑制火焰中的氧气，从而降低燃料的燃烧速率。
此外，阻火器还可能采用干粉、液体或气体溶胶技术。
这些溶剂通过物理作用，例如冷却、抑制化学反应或隔离火源来阻止火势扩大。
总体而言，阻火器的基本原理是通过释放灭火剂来改变火焰周
围的条件，并抑制火焰的形成和传播。
不同类型的阻火器在原理和适用场景上略有不同，但最终目标相同：有效地扑灭火灾。
阻火器的特点及适用介绍
阻火器的特点及适用介绍
阻火器又名防火器、隔火器，是用来阻止易燃易爆气体、液体、蒸气等火焰蔓延的安全装置。
早在1928年阻火器就应用于石油工业中，由于性能突出，后来被广泛应用于矿山、煤矿、冶金、石油、水运及化学工业等。
在石油工业中，阻火器广泛应用于石油及石油产品的储罐上和输送石油气体的管线上。
当储存轻质石油产品的储罐遇到外界明火或雷击火花时，就有可能引起燃烧或发生爆炸，为了防止这种危险的发生就必须安装阻火器。
在输送易燃气体的管道上，假若管道上的易燃气体被引燃，气体火焰就可能传播到整个管网，为了避免这种危险的发生;
就需要在管道上安装阻火器，以防止回火而造成输气管网的破坏。
阻火器不能阻止敞口燃烧的易燃液体和气体的明火燃烧。
石油储罐、管道阻火器的阻火性能要求：
1.阻火器壳体采用铸铁或不锈钢制成。
2.阻火板应采用不锈钢制成。
3.阻火器压力降不应大于200Pa。
4.阻火器壳体应能承受不小于0.9MPa的水压试验压力，无渗漏或变形。
5.阻火器应能连续阻爆试验13次，每次都能阻火。
6.阻火器应能经受耐烧试验1h，在此期间无回火。
因此阻火器适用于：
储存石油及石油产品的储罐、储存化工原料及化工产品的储罐、输送可燃气体的管道、油气回收系统、火炬系统、气体净化装置通风系统、气体透平排气系统、气体分析系统、气体净化装置通风系统、加热炉燃气系统、油轮储油系统、汽车及火车罐车储油系统、易燃气体厂房排风系统、煤矿通风系统和氢气应用系统等。
阻火器。
阻火器的分类及选型(建议收藏)
阻火器的分类及选型1。
阻火器的分类1.0.1 按性能分类1。
0 。
1。
1 阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。
1。
0 .1。
2 阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。
1。
0。
2按使用场所分类1。
0。
2。
1放空型阻火器：安装在储罐（或槽车)的放空管道上，用以防止外部火焰传入储罐(或槽车)内，分为管端型和普通型。
管端型：一端与大气相通,为防止灰尘和雨水进入阻火器内部,顶部安装由温度控制开启的防风雨帽。
管端型放空阻火器为阻爆燃型.普通型:两端与管道相连，通过下游管道与大气相通.分为阻爆燃型和阻爆轰型.1。
0-2.2管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端.分为阻爆燃型和阻爆轰型。
1。
0.3 按结构分类1.0-3。
1 充填型阻火器充填型阻火器又称填料型阻火器。
1.0。
3。
2 板型阻火器板型阻火器有平行板型和多孔板型两种.1。
0—3.3 金属网型阻火器这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。
1.0—3.4液封型阻火器这类阻火器的特点是可以用于含有少量固体粉粒的物料体系.1。
0—3.5波纹型阻火器以上5种类型的阻火器在工业实践过程中，波纹型阻火器由于其稳定的性能而得到广泛的应用。
本规定以波纹型阻火器为例来说明阻火器的选用、安装和维护。
2。
阻火器的选用2.0。
1 阻火器的选用步骤2。
0.1。
1 根据使用场所决定采用放空阻火器还是管道阻火器。
2.0.1.2 确定采用阻爆燃型阻火器还是阻爆轰型阻火器。
火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。
因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延,这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根据经验来确定。
2。
0。
1。
3 根据介质在实际工况条件下的MESG值来选用合适规格的阻火器.（1）国标《爆炸性环境用防爆电气设备通用要求）(GB3 836.1 -83）中，对爆炸性气体混合物按最大试验安全间隙（MESG）分成不同的技术安全等级,见表4.O.tMESG分级表表4。
阻火器的原理
阻火器的原理
阻火器是一种用于灭火的装置，它基于灭火原理来有效地抑制火势的蔓延，在防火安全中起到至关重要的作用。
阻火器的原理主要包括以下几个方面：
1. 灭火剂释放：阻火器内部装有灭火剂，一旦火灾发生，通过操作装置或感温管等触发机构，将灭火剂释放到火源处。
灭火剂可以是粉末、气体、液体等形式，不同类型的阻火器使用的灭火剂也不同。
2. 阻断氧气供应：火灾发生时，氧气是维持火焰燃烧的必要条件之一。
阻火器可以通过在火源周围释放灭火剂来阻断氧气供应，降低火焰的燃烧速度甚至熄灭火焰。
3. 冷却作用：阻火器释放的灭火剂可以具有冷却作用，对火源进行散热，使火焰温度下降，减少燃烧反应。
4. 抑制链式反应：火灾过程中存在链式反应，阻火器的灭火剂可以与火焰中的自由基等活性物质发生化学反应，从而破坏链式反应进行，迅速使火焰熄灭。
5. 扩散抑制：阻火器释放的灭火剂可以通过形成烟雾、气雾等形式将火焰和燃烧物包围，阻止火势的扩散。
总之，阻火器的原理是通过释放具有灭火作用的剂量极高的灭火剂，迅速将火源处的温度降低、抑制燃烧过程，从而达到灭火的效果。
阻火器的分类和选用
阻火器又名防火器，阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。
一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻止传播火焰（爆燃或爆轰）通过的装置，由阻火芯、阻火器外壳及附件构成。
阻火器分为很多种，一般是按照性能、使用场所、结构进行分类。
阻火器分类按性能分类1.阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。
2.阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。
按使用场所分类1.放空阻火器：安装在储罐（或槽车）的放空管道上，用以防止外部火焰传的入储罐（或槽车）内，分为管端型和普通型。
a.管端型：一端与大气相通，为防止灰尘和雨水进入阻火器内部，顶部安装由温度控制开启的防风雨帽。
管端型放空阻火器为阻爆燃型。
b.普通型：两端与管道相连，通过下游管道与大气相通。
分为阻爆燃型和阻爆轰型。
2.管道阻火器：安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。
分为阻爆燃型和阻爆轰型。
按结构分类1.充填型阻火器：充填型阻火器又称填料型阻火器。
2.板型阻火器：板型阻火器有平行板型和多孔板型两种。
3.金属网型阻火器：这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。
4.液封型阻火器：这类阻火特点是可以器的用于含有少量固体粉粒的物料体系。
5.波纹型阻火器：性能稳定，应用广泛。
阻火器的选用1.根据使用场所决定采用放空阻火器还是管道阻火器；2.确定采用阻爆燃型阻火器还是阻爆轰型阻火器；火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。
因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延，这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根经验来确定。
3.根据介质在实际工况条件下的最大试验安全间隙（MESG)值来选用合适规格的阻火器；对于有多种可燃性气组成的混合气，选用阻火器要进行试验,以确定混合气体的MESG值。
