粗基准的选择原则
机械制造技术基础考点总结(兰州交通大学)
机械制造技术基础考点总结（兰州交通大学）✧工艺过程：指生产过程中，直接改变对象的形状、尺寸，相对位置和物理力学性能，使其成为成品或半成品的过程。
工艺规程：是规定产品或零部件制造工艺过程和操作方法的工艺文件，是企业生产中的指导技术文件。
设计原则：1、所涉及的工艺规程必须保证机器零件的加工质量和机器的装配质量，达到设计图样上规定的各项技术要求。
2、工艺过程应具有较高的生产效率，使产品能尽快投入市场；3、尽量降低制造成本；注意减轻工人的劳动强度，保证生产安全；设计内容：1、产品的装配图和零件图；2、产品的生产纲领；3、现有生产条件和资料；4、国内外同类产品的有关工艺资料等。
设计步骤：1、阅读装配图和零件图；2、工艺性分析；3、由产品的年生产纲领确定零件生产类型；4、选择毛坯；5、拟订机械加工工艺路线；6、确定各工序所用机床设备和工艺装备，对所需要改装或重新设计的专用工艺装备应提出具体设计任务书；7、确定各主要工序的技术要求及检验方法；8、确定各工序的加工余量，计算工序尺寸及其公差。
9、确定各工序的切削用量和工时定额。
✧工序是指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程工位：为了完成一定的工序内容，一次安装工件后，工件与夹具或设备的可动部分相对刀具或设备的固定部分所占据的每一个位置上所完成的工艺过程。
工步是指加工表面，切削刀具和切削用量都不变的情况下所完成的那部分工艺过程走刀：在一个工步内，若被加工表面要切去的金属层很厚，需要分几次切削，则每次进行一次切削所完成的那部分工艺过程。
✧基准：设计基准、工艺基准工艺基准是在加工和装配中使用的基准：包括定位、测量、装配、工序基准。
精基准的选择原则：1.基准重合2.统一基准3.互为基准4.自为基准粗基准的选择原则：1.保证零件加工表面相对于不加工表面具有一定位置精度的原则2.合理分配加工余量3.便于装夹4.在同一尺寸方向上粗基准一般不得重复使用基准选择原则：在设计机器零件时，应尽量选用装配基准作为设计基准；在编制零件附加工工艺时，应尽量选用设计基准作为工序基准；在加工及测量工件时，应尽量选用工序基准作为定位基准及测量基准，以消除由于基准不重合引起的误差。

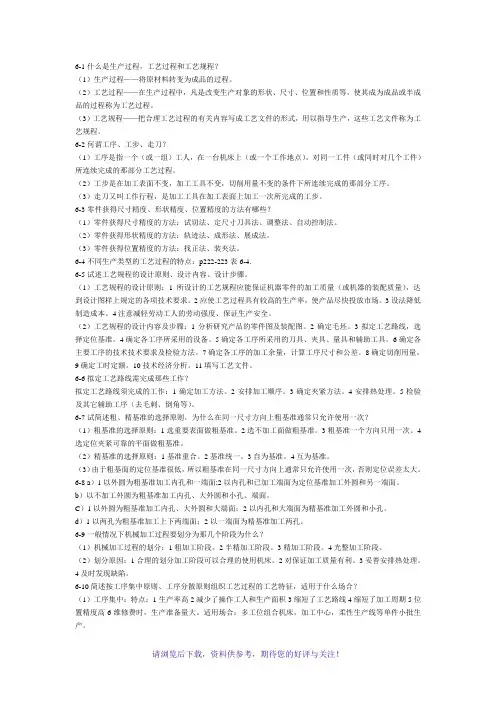

机械制造技术基础(第三版)第六章课后题答案
6-1什么是生产过程，工艺过程和工艺规程？（1）生产过程——将原材料转变为成品的过程。
（2）工艺过程——在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程称为工艺过程。
（3）工艺规程——把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产，这些工艺文件称为工艺规程。
6-2何谓工序、工步、走刀？（1）工序是指一个（或一组）工人，在一台机床上（或一个工作地点），对同一工件（或同时对几个工件）所连续完成的那部分工艺过程。
（2）工步是在加工表面不变，加工工具不变，切削用量不变的条件下所连续完成的那部分工序。
（3）走刀又叫工作行程，是加工工具在加工表面上加工一次所完成的工步。
6-3零件获得尺寸精度、形状精度、位置精度的方法有哪些？（1）零件获得尺寸精度的方法：试切法、定尺寸刀具法、调整法、自动控制法。
（2）零件获得形状精度的方法：轨迹法、成形法、展成法。
（3）零件获得位置精度的方法：找正法、装夹法。
6-4不同生产类型的工艺过程的特点：p222-223表6-4.6-5试述工艺规程的设计原则、设计内容、设计步骤。
（1）工艺规程的设计原则：1所设计的工艺规程应能保证机器零件的加工质量（或机器的装配质量），达到设计图样上规定的各项技术要求。
2应使工艺过程具有较高的生产率，使产品尽快投放市场。
3设法降低制造成本。
4注意减轻劳动工人的劳动强度、保证生产安全。
（2）工艺规程的设计内容及步骤：1分析研究产品的零件图及装配图。
2确定毛坯。
3拟定工艺路线，选择定位基准。
4确定各工序所采用的设备。
5确定各工序所采用的刀具、夹具、量具和辅助工具。
6确定各主要工序的技术技术要求及检验方法。
7确定各工序的加工余量，计算工序尺寸和公差。
8确定切削用量。
9确定工时定额。
10技术经济分析。
11填写工艺文件。
6-6拟定工艺路线需完成那些工作？拟定工艺路线须完成的工作：1确定加工方法。
2安排加工顺序。
3确定夹紧方法。
基准选择原则
如图 3-33 所示是齿坯定位的示例。
其中图 a 是短销和大平面定位，大平面限制了、、三个自由度，短销限制了、二个自由度，无过定位；图 b 是长销和小平面定位，长销限制了、、、四个自由度，小平面限制了一个自由度，因此也无过定位；图 c 是长销和大平面定位，长销限制、、、四个自由度，大平面限制、、三个自由度，其中、为两个定位元件所限制，所以产生了过定位。
由于过定位的影响，可能会发生工件不能装入、工件或夹具变形等后果，破坏工件的正确定位。
因此当出现过定位时，应采取有效的措施消除或减小过定位的不良影响。
消除或减小过定位的不良影响一般有如下两种措施：1 ．改变定位装置结构如图 3-34 所示，使用球面垫圈，消除、两个自由度的重复限制，避免了过定位的不良影响。
2 ．提高工作和夹具有关表面的位置精度如图 3-33d 、 e 中，如能提高工工件内孔与端正面的垂直度和提高定位销与定位平面的垂直度，也能减小过定位的不良影响。
三、定位基准的选择当根据工件加工要求确定工件应限制的自由度数后，某一方向自由度的限制往往会有几个定位基准可选择，此时提出了如何正确选择定位基准的问题。
定位基准有粗基准和精基准之分。
在加工起始工序中。
只能用毛坯上未曾加工过的表面作为定位基准，则该表面称为粗基准。
利用已加工过的表面作为定位基准，则称为精基准。
（一）粗基准的选择选择粗基准时。
主要考虑两个问题：一是保证加工面与不加工面之间的相互位置精度要求；二是合理分配各加工面的加工余量。
具体选择时参考下列原则：1 ．对于同时具有加工表面和不加工表面的零件，为了保证不加工表面与加工表面之间的位置精度，应选择不加工表面作为粗基准。
如图 3 -35a 所示。
如果零件上有多个不加工表面，则以其中与加工表面相互位置精度要求较高的表面作为粗基准。
如图 3-35b ，该零件有三个不加工表面，若要求表面 4 与表面2 所组成的壁厚均匀，则应选择不加工表面 2 作为粗基准来加工台阶孔。
工件的定位与定位基准的选择
工件的定位与定位基准的选择机械加工中，为了保证工件的位置精度和用调整法获得尺寸精度时，工件相对于机床与刀具必须占有一正确位置，即工件必须定位。
而工件装夹定位的方式有：直接找正、划线找正和用夹具装夹三种方式，下面我们讨论工件在夹具中的定位问题。
工件在夹具中的定位涉及到定位原理、定位误差、夹具上采用的定位元件和工件上选用的定位基准等几方面的问题，有关定位误差的计算和定位元件的选用在夹具设计一章讲授，这里只介绍定位原理和定位基准的选择。
一、定位原理1．六点定则工件在夹具中的定位的目的，是要使同一工序中的所有工件，加工时按加工要求在夹具中占有一致的正确位置(不考虑定位误差的影响)。
怎样才能各个工件按加工要求在夹具中保持一致的正确位置呢?要弄清楚这个问题，我们先来讨论与定位相反的问题，工件放置在夹具中的位置可能有哪些变化?如果消除了这些可能的位置变化，那么工件也就定了位。
任一工件在夹具中未定位前，可以看成空间直角坐标系中的自由物体，它可以沿三个坐标轴平行方向放在任意位置，即具有沿三个坐标轴移动的自由度X，Y，Z；同样，工件沿三个坐标轴转角方向的位置也是可以任意放置的，即具有绕三个坐标轴转动的自由度X，Y，Z。
因此，要使工件在夹具中占有一致的正确位置，就必须限制工件的X，Y，Z；X，Y，Z六个自由度。
图2-16工件的六个自由度为了限制工件的自由度，在夹具中通常用一个支承点限制工件一个自由度，这样用合理布置的六个支承点限制工件的六个自由度，使工件的位置完全确定，称为“六点定位规则”，简称“六点定则”。
例如用……使用六点定则时，六个支承点的分布必须合理，否则不能有效地限制工件的六个自由度。
在具体的夹具结构中，所谓定位支承是以定位元件来表达的，如上例中长方体的定位以六个支承钉代替六个支承点(图2-17c)，这种形式的六点定位方案比较明显，下面再介绍其他形式工件的定位方案。
2．对定位的两种错误理解我们在研究工件在夹具中的定位时，容易产生两种错误的理解。

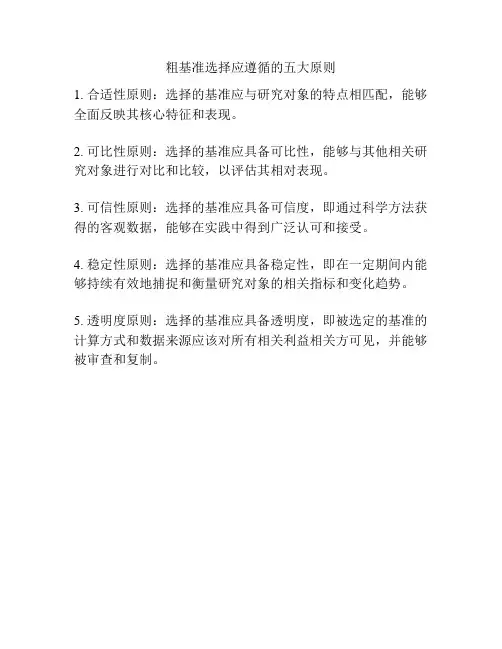

粗基准选择应遵循的五大原则
粗基准选择应遵循的五大原则
1. 合适性原则：选择的基准应与研究对象的特点相匹配，能够全面反映其核心特征和表现。
2. 可比性原则：选择的基准应具备可比性，能够与其他相关研究对象进行对比和比较，以评估其相对表现。
3. 可信性原则：选择的基准应具备可信度，即通过科学方法获得的客观数据，能够在实践中得到广泛认可和接受。
4. 稳定性原则：选择的基准应具备稳定性，即在一定期间内能够持续有效地捕捉和衡量研究对象的相关指标和变化趋势。
5. 透明度原则：选择的基准应具备透明度，即被选定的基准的计算方式和数据来源应该对所有相关利益相关方可见，并能够被审查和复制。
屈文平：齿轮零件的机械加工工艺过程及及进行滚齿加工用的夹具设计
齿轮零件的机械加工工艺过程及进行滚齿加工用的夹具设计第一部份齿轮零件的机械加工工艺过程1、定位基准的选择在零件的加工过程中,合理的选择定位基准对保证零件的尺寸精度和位置度有着决定性的作用。
根据工件加工要求确定工件应限制的自由度数后，某一方向自由度的限制往往会有几个定位基准可选择，则提出了如何正确选择定位基准的问题。
定位基准有粗基准和精基准之分。
1.1. 粗基准的选择原则：（1）尽量选择不要求加工的表面作为粗基准.这样可使加工表面与不加工表面之间的位置误差量最小,同时还可以在一次装夹中加工出更多的表面。
（2）若零件的所有表面都要加工,应选择加工余量和公差最小的表面作为粗基准.这样可保证作为粗基准的表面在加工时,余量均匀。
（3）选择光洁、平整、面积足够大、装夹稳定的表面作为粗基准。
（4）粗基准一般只在第一到工序中用,以后应避免重复使用。
1.2．精基准的选择原则:基准重合的选择原则。
尽可能的用设计基准作为定位基准,这样可避免因定位基准与设计基准不重合而引起的定位误差,以保证加工表面与设计基准间的位置精度。
基准同一原则.一尽可能多的表面加工都用同一个定位基准,这样有利于保证各加工面之间的位置精度。
选择面积大、精度较高、安装稳定的表面作为精基准,而且所选的基准使夹具结构简单,装夹和加工方便。
综合上面的粗基准和精基准的选择原则,为使基准同一和基准重合,齿轮加工时常选内孔和端面作为精基准加工外圆和齿轮,用作精基准的端面和内孔要在一次装夹中加工出来以保证两者之间的垂直度,但是在加工大型齿轮时可用外圆作找正基准,但此时应保证内孔与外圆同轴。
所以加工本设计齿轮用齿轮外圆和端面作为粗基准,用内孔和端面作为精基准。
2.、装夹方法在加工齿轮时在滚齿机上一般用心轴装夹,滚齿心轴夹具3.、加工工艺问题(1)、基准修正齿形表面淬火后,内孔会受到影响而变形:一般的孔直径会缩小0.01-0.05mm,因此淬火后应安排精基准修正工序.修正的方法有推孔和磨孔,也可以用镗孔。
《机械制造工程》习题汇总1
机械制造工程习题第一章金属切削加工的基础一、填空1．金属切削加工是用从毛坯上材料，使零件的、和等方面符合图纸的要求.2．切削运动按其作用不同，可分运动和运动。
变形变形，最终被切削金属与母体分离形成切削的过程.4．切削用量包括、和。
10．切屑形态有四种类型:、、和。
二、判断题2．刀具的前角越大，切削越轻快，产生热量少，所以切削温度较低。
（）3．用中等速度切削脆性材料时容易产生积屑留。
（）5．刀具的主偏角和副偏角选得适当小些，可以减小表面粗糙度.（）9、切屑的种类是由工件的材料决定的，无法改变。
（）10．节状切屑的形成过程是最典型的切屑过程,形成的表面质量也最好. ( )三、单项选择题1、前角γ0是在（）内测量的前刀面与基面之间的夹角A．基面 B．正交平面 C．切削平面2、车刀角度中，影响排屑方向的是( ）A．前角γ0 B．主偏角K r C．刃倾角λ6、车销工件时,切削热主要是靠（）传出的A．工件 B．切屑 C．刀具8、工件材料的硬度，强度愈高,塑性、韧性愈好，切削力（）A．愈小 B．愈大 C．基本不变14．切削铸铁和青铜等脆性材料时产生切削形态为（）A．带状切削 B．崩碎切削C．节状切削 D．粒状切削四、简答题1．金属切削过程存在哪三个变形区，各个变形区有什么变形特点？3．简述影响切削温度的主要因素有哪些?4．简述切削热的来源及其影响因素.第三章机械制造过程与工艺一、填空题3．工艺过程包括毛坯制造、、零件热处理、和检验试车等。
13．加工余量确定方法有、和分析计算法。
16．工艺成本包括费用和费用两大部分。
17．加工精度包括精度、精度和相互位置精度三个方面。
19．获得零件形状精度的方法有、、和成形法。
二、判断题1．在机械加工中，一个工件在同一时刻只能占据一个工位。
（ )3．在一道工序中只能有一次安装。
（ )7．在尺寸链中只有一个封闭环.（ )12．一个表面的加工总余量等于该表面的所有加工余量之和。
（ )17．延长工作时间是提高劳动生产率的一种方法。
江苏大学机械制造技术基础复习题集
一、名词解释1.误差复映:由于加工系统的受力变形，工件加工前的误差以类似的形状反映到加工后的工件上去，造成加工后的误差2.工序：由一个或一组工人在同一台机床或同一个工作地，对一个或同时对几个工件所连续完成的那一部分机械加工工艺过程3.基准：将用来确定加工对象上几何要素间的几何关系所依据的那些点、线、面称为基准4.工艺系统刚度：指工艺系统受力时抵抗变形的能力5.装配精度：一般包括零、部件间的尺寸精度，位置精度，相对运动精度和接触精度等6.刀具标注前角：基面与前刀面的夹角7.切削速度：主运动的速度8.设计基准：在设计图样上所采用的基准9.工艺过程：机械制造过程中，凡是直接改变零件形状、尺寸、相对位置和性能等，使其成为成品或半成品的过程10.工序分散：工序数多而各工序的加工内容少11.刀具标注后角：后刀面与切削平面之间的夹角12.砂轮的组织：磨粒、结合剂、气孔三者之间的比例关系13.工序余量：相邻两工序的尺寸之差，也就是某道工序所切除的金属层厚度二、单项选择1.积屑瘤是在（3）切削塑性材料条件下的一个重要物理现象①低速②中低速③中速④高速2.在正交平面内度量的基面与前刀面的夹角为（1）①前角②后角③主偏角④刃倾角3.为减小传动元件对传动精度的影响，应采用（2）传动升速②降速③等速④变速4.车削加工中，大部分切削热（4）①传给工件②传给刀具③传给机床④被切屑所带走5.加工塑性材料时，（2）切削容易产生积屑瘤和鳞刺。
①低速②中速③高速④超高速6.箱体类零件常使用（2）作为统一精基准①一面一孔②一面两孔③两面一孔④两面两孔7.切削用量对切削温度影响最小的是（2）①切削速度②切削深度③进给量8.为改善材料切削性能而进行的热处理工序（如退火、正火等），通常安排在（1）进行①切削加工之前②磨削加工之前③切削加工之后④粗加工后、精加工前9.工序余量公差等于(1)①上道工序尺寸公差与本道工序尺寸公差之和②上道工序尺寸公差与本道工序尺寸公差之差③上道工序尺寸公差与本道工序尺寸公差之和的二分之一④上道工序尺寸公差与本道工序尺寸公差之差的二分之一10.一个部件可以有（1）基准零件①一个②两个③三个④多个11.汽车、拖拉机装配中广泛采用（1）①完全互换法②大数互换法③分组选配法④修配法12.编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（3）①工步②安装③工序④工位13.切削加工中切削层参数不包括（4）①切削层公称厚度②切削层公称深度③切削层公称宽度④切削层公称横截面积14.工序尺寸只有在（1）的条件下才等于图纸设计尺寸①工序基本尺寸值等于图纸设计基本尺寸值②工序尺寸公差等于图纸设计尺寸公差③定位基准与工序基准重合④定位基准与设计基准不重合15.工艺能力系数是（1）①T/6σ②6σ/T③T/3σ④2T/3σ16.工件在夹具中欠定位是指（3）①工件实际限制自由度数少于6个②工件有重复限制的自由度③工件要求限制的自由度未被限制④工件是不完全定位17.切削加工中切削层参数不包括（4）①切削层公称厚度②切削层公称深度③切削层公称宽度④切削层公称横截面积18.在外圆磨床上磨削工件外圆表面，其主运动是（1）①砂轮的回转运动②工件的回转运动③砂轮的直线运动④工件的直线运动19.大批大量生产中广泛采用（2）①通用夹具②专用夹具③成组夹具④组合夹具20.镗床主轴采用滑动轴承时，影响主轴回转精度的最主要因素是（1）①轴承孔的圆度误差②主轴轴径的圆度误差③轴径与轴承孔的间隙④切削力的大小21.切屑类型不但与工件材料有关，而且受切削条件的影响，如在形成挤裂切屑的条件下，若减小刀具前角，减低切削速度或加大切削厚度，就可能得到（2）①带状切屑②单元切屑③崩碎切屑22.误差复映系数与工艺系统刚度成（2）①正比②反比③指数关系④对数关系23.自激振动的频率(4)工艺系统的固有频率①大于②小于③等于④等于或接近于24.基准重合原则是指使用被加工表面的（1）基准作为精基准①设计②工序③测量④装配25.铸铁箱体上φ120H7孔常采用的加工路线是（1）①粗镗—半精镗—精镗②粗镗—半精镗—铰③粗镗—半精镗—粗磨④粗镗—半精镗—粗磨—精磨三、判断题1.切削时出现的积屑瘤、前刀面磨损等现象，都是第Ⅲ变形区的变形所造成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造技术
粗基准的选择原则
粗基准选择原则
粗基准影响：位置精度、各加工表面的余量大小（均匀？足够？）。
重点考虑：如何保证各加工表面有足够余量，使不加工表面和加工表面间的尺寸、位置符合零件图要求。
粗基准选择原则
（1）选择重要表面为粗基准
为保证工件上重要表面的加工余量小而均匀，则应选择该表面为粗基准。
重要表面一般是工件上加工精度以及表面质量要求较高的表面，如床身的导轨面，车床主轴箱的主轴孔，都是各自的重要表面。
•在床身零件中，导轨面是
最重要的表面，它不仅精
度要求高，而且要求导轨
面具有均匀的金相组织和
较高的耐磨性。
•由于在铸造床身时，导轨
面是倒扣在砂箱的最底部
浇铸成型的，导轨面材料
质地致密，砂眼、气孔相
对较少，因此要求加工床
身时，导轨面的实际切除
量要尽可能地小而均匀，
故应选导轨面作粗基准加
床身加工的粗基准选择
（2）选择不加工表面为粗基准•为了保证加工面与不
加工面间的位置要求
，一般应选择不加工
面为粗基准。
•如果工件上有多个不
加工面，则应选其中
与加工面位置要求较
高的不加工面为粗基
准，以便保证精度要
求，使外形对称等。
（3）选择加工余量最小的表面为粗基准如果零件上每个表面
都要加工，则应选择
其中加工余量最小的
表面为粗基准，以避
免该表面在加工时因
余量不足而留下部分
毛坯面，造成工件废
品。
•（4）选择较为平整光洁、加工面积较大的表面为粗基准，以便工件定位可靠、夹紧方便。
•（5）粗基准在同一尺寸方向上只能使用一次
•因为粗基准本身都是未经机械加工的毛坯面，其表面粗糙且精度低，若重复使用将产生较大的误差。
•实际上，无论精基准还是粗基准的选择，上述原则都不可能同时满足，有时还是互相矛
精基准
精基准的
选择原则
用加工过的表面作定位基准
●基准重合原则: 选择设计基准为定位基准；
●基准统一原则：多道工序选择同一个定位基准；
●自为基准原则：选择加工表面本身；
●互为基准原则：采取两个加工表面互为基准；
●便于装夹原则：所选精基准应保证定位准确；稳定，装夹方便可靠，夹具结构简单适用，操作方便灵活，足够大的接触面积，以承受较大的切削力。
精基准的选择定位基准的选择
粗基准在起始工序中，只能选择未经加工
的毛坯表面作定位的基准。
粗基准的选择
粗基准的选择原则●非加工表面原则为了保证加工面与不加工面之间的位置要求，应选不加工面为粗基准。
●加工余量最小原则以余量最小的表面作为粗基准
●重要表面原则为保证重要表面的加工余量均匀，应选择重要加工面为粗基准。
●不重复使用原则粗基准原则上只能使用一次.
●便于工件装夹原则作为粗基准的表面，应尽量平整光滑，没有飞边、冒口、浇口或其他缺陷，以便使工件定位准确、夹紧可靠。
定位基准的选择
