六点定位原则及定位基准的选择
机械制造工艺学知识点汇总 全 (复习资料)
粗基准概念：以未加工的表面为定位基准的基准。
精基准概念：以加工过的表面为定位基准的基准。
精基准的选择：1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比，应有较大的长度和宽度，以提高其位置精度。
粗基准的选用原则：1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间的位置要求，则应以不加工表面作为粗基准；2、若各表面均需加工，且没有重点要求保证加工余量均匀的表面时，则应以加工余量最小的表面作为粗基准，以避免有些表面加工不起来。
3、粗基准的表面应平整，无浇、冒口及飞边等缺陷。
4、粗基准一般只能使用一次，以免产生较大的位置误差。
）生产纲领：计划期内，应当生产的产品产量和进度计划。
备品率和废品率在内的产量六点定位原理：用来限制工件自由度的固定点称为定位支承点。
用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）组合表面定位时存在的问题：当采用两个或两个以上的组合表面作为定位基准定位时，由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差，由此将破坏一批工件位置的一致性，并在夹紧力作用下产生变形，甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。
产生原因：1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异；2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙。
夹紧装置的设计要求：1夹紧力应有助于定位，不应破坏定位；2夹紧力的大小应能保证加工过程中不发生位置变动和振动，并能够调节；3夹紧后的变形和受力面的损伤不超出允许的范围；4应有足够的夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作，并有足够的强度和刚度。

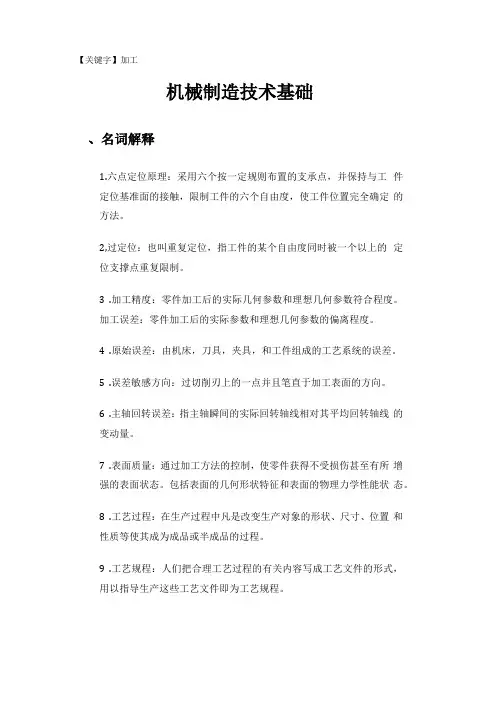

【加工】机械制造技术基础简答题
【关键字】加工机械制造技术基础、名词解释1.六点定位原理：采用六个按一定规则布置的支承点，并保持与工件定位基准面的接触，限制工件的六个自由度，使工件位置完全确定的方法。
2,过定位：也叫重复定位，指工件的某个自由度同时被一个以上的定位支撑点重复限制。
3.加工精度：零件加工后的实际几何参数和理想几何参数符合程度。
加工误差：零件加工后的实际参数和理想几何参数的偏离程度。
4.原始误差：由机床，刀具，夹具，和工件组成的工艺系统的误差。
5.误差敏感方向：过切削刃上的一点并且笔直于加工表面的方向。
6.主轴回转误差：指主轴瞬间的实际回转轴线相对其平均回转轴线的变动量。
7.表面质量：通过加工方法的控制，使零件获得不受损伤甚至有所增强的表面状态。
包括表面的几何形状特征和表面的物理力学性能状态。
8.工艺过程：在生产过程中凡是改变生产对象的形状、尺寸、位置和性质等使其成为成品或半成品的过程。
9.工艺规程：人们把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产这些工艺文件即为工艺规程。
10.工序：一个工序是一个或一组工人在一台机床（或一个工作地），对同一工件（或同时对几个）所连续完成的工艺过程。
11.工步：在加工表面不变，加工刀具不变，切削用量不变的条件下所连续完成的那部分工序。
12.定位：使工件在机床或夹具中占有准确的位置。
13.夹紧：在工件夹紧后用外力将其固定，使其在加工过程中保持定位位置不变的操作。
14.装夹：就是定位和夹紧过程的总和。
15.基准：零件上用来确定点线面位置是作为参考的其他点线面。
16.设计基准：在零件图上，确定点线面位置的基准。
17.工艺基准：在加工和装配中使用的基准。
包括定位基准、度量基准、装配基准。
二、简答题1.什么是误差复映，减少复映的措施有哪些？误差复映：指工件加工后仍然具有类似毛坯误差的现象（形状误差、尺寸误差、位置误差）措施：多次走刀；提高工艺系统的刚度。
2.什么是磨削烧伤？影响磨削烧伤的因素有哪些？磨削烧伤：当被磨工件的表面层的温度达到相变温度以上时，表面金属发生金相组织的变化，使表面层金属强度硬度降低，并伴随有残余应力的产生，甚至出现微观裂纹的现象。
六点法定义工具坐标系的步骤
六点法定义工具坐标系的步骤一、引言在工程领域中，工具坐标系是一种基本的坐标系，用于定义工具或工件在机床上的位置和姿态。
通过建立工具坐标系，可以准确描述机床中工具的位置、方向和姿态，从而实现精确的加工和定位。
本文将介绍以六点法定义工具坐标系的步骤，以帮助读者更好地理解和应用这一方法。
二、确定基准点确定基准点是定义工具坐标系的第一步。
基准点是工具坐标系的原点，通常选择机床上的一个固定点作为基准点。
在选择基准点时，需要考虑其稳定性和易于测量的特点。
三、确定X轴方向确定X轴方向是定义工具坐标系的第二步。
X轴是工具坐标系的一个重要方向，它通常与机床上的一个固定轴线平行。
在确定X轴方向时，可以选择机床上的一个固定轴线，如工作台的移动方向。
四、确定Z轴方向确定Z轴方向是定义工具坐标系的第三步。
Z轴是工具坐标系的另一个重要方向，它垂直于X轴和Y轴。
在确定Z轴方向时，可以选择机床上的一个固定轴线，如主轴的旋转轴线。
五、确定Y轴方向确定Y轴方向是定义工具坐标系的第四步。
Y轴是工具坐标系的剩余方向，它与X轴和Z轴垂直。
在确定Y轴方向时，可以选择机床上的一个固定轴线，如机床的进给方向。
六、确定坐标正负方向确定坐标正负方向是定义工具坐标系的最后一步。
在确定坐标正负方向时，需要考虑工具坐标系与机床坐标系之间的转换关系。
通常情况下，X轴正方向指向机床坐标系的正方向，Y轴正方向与机床坐标系的正方向相同，而Z轴正方向则与机床坐标系的负方向相反。
通过以上六个步骤，就可以完整地定义一个工具坐标系。
在实际应用中，可以通过测量和计算来确定工具坐标系的各个参数，如基准点的坐标和坐标轴的方向。
定义好工具坐标系后，就可以根据需要进行加工和定位，实现精确的工艺要求。
总结通过以上六点法定义工具坐标系的步骤，可以准确地描述工具或工件在机床上的位置和姿态。
这一方法在工程领域中得到广泛应用，对于实现精确的加工和定位非常重要。
在实际应用中，需要仔细选择基准点和确定坐标轴的方向，以确保工具坐标系的准确性和稳定性。
工件定位基准的选择
三爪卡盘
四爪卡盘
万向平口钳
回转工作台
通用夹具
分度头
59
60
工件装夹法
a磨孔时工件的找正
b刨削时工件的找正
c划线找正装夹法
d夹具装夹法
61
〔1工件的定位 为保证零件加工的精度要求,在进行机加工
前,使工件在机床或夹具上,占据某一正确位 置的过程.
62
63
六点定位原理：
64
工件的定位
工件的6个自由度
六点定位原理
65
分析如图所示各定位支承点, 限制自由度的情况.
在XOY平面有定位支承点 1,2,3；限制了三个自由度；
Z, X,Y;
•在XOZ平面有4,5两个定位支承点,限制了两个自由度； •在YOZ平Z面, Y有6一个定位支承点,限制了一个自由度.
3
基准及其分类
基准
用于确定零件 上其它点、线、 面位置所依据 的那些点、线、 面.
设计图样上所采 用的基准就是设 计基准.
在加工时用于工件 定位的基准,称为
定位基准.
设计基准 工艺基准
定位基准 测量基准
1、粗基准 2、精基准 3、辅助基准 4、主要基准 5、附加基准
在加工中或加工
加工、测量、 装配过程中使 用的基准.
若工件必须首先保证某重要表面余量均匀,则应选 该表面为粗基准.
27
车身加工粗基准选择正误对比
28
b.保证相互位置要求的原则 若工件必须首先保证加工表面与不加工表面之间
的位置要求,则应选不加工表面为粗基准；当工件上 存在若干个不加工表面时,应选择与加工表面的相对 位置有较高要求的不加工表面作为粗基准,以达到壁 厚均匀,外形对称等要求.
定位基准选择总结
5
六点定位原理
3、欠定位
加工技术要求应限制的自由度没有被限制， 这种定位称为欠定位。动画5以铣键槽为例，表 明欠定位在夹具设计中是决不允许的 。
学习任务三
工艺路线的拟订——定位基准选择
复习 机械加工工艺规程的种类 常用毛坯的种类
学习目标 了解六点定位原则 掌握基准的含义及分类
第一章 机械制造工艺编制基础知识
机械加工工艺路线拟订
拟订工艺路线是指拟订零件加工所 经过的有关部门和工序的先后顺序。 工艺路线的拟订是制订工艺规程的重 要内容，其主要任务是确定定位基准， 选择各个加工表面的加工方法，确定各 个表面的加工顺序以及整个工艺过程的 工序数目和工序内容。它与零件的加工 要求，生产批量及生产条件等多种因素 有关。
7
动画6 连杆的定位
8 45
定位方式及定位元件 1.定位元件的要求
对定位元件的设计应满足下列要求：
1）要有与工件相应的精度；
2）要有足够的刚度，不允许受力后发生变
形；
3）要有足够的耐磨性，以便在使用中保持
精度。
6.1.2 定位元件
9 45
2.常见的定位方式及定位元件
1）平面定位
以平面为基准实现工件定位，是最常见的定
YOZ 平面4、5点，限制了 和
XOZ 平面6点 限制 Y 自由度，
自由度。
3 44
在铣床上加工短槽
二、工件的定位形式
1、完全定位
在铣床上加工短槽时，为保
六点定位原理
XZXZ
一个长定位套
XZ
XZXZX Z X Z
典型定位元件得定位分析
定位情 况
锥
圆顶
尖
锥
和 锥
图示
度
孔心
轴
限制的
自由度
固定顶尖
XYZ
浮动顶尖
锥度心轴
YZ
XY ZY Z
定位原理分析例一
解:定位分析 :
心轴得大端面限制得自由度为:
Y 、X 、Z
心轴得长銷限制得自由度为:
X 、Y 、X 、Y
支承板定位,限制工件得三个自由度: Y 、X (、保Z 证各孔
得轴心线垂直于工件底面);
两支承销定位,限制工件二个自由度: Z 、(Y保证工件二
小孔得位置尺寸H); 削边销定位,限制一个自由度: X(保证工件二小孔与大
孔中心得对称位置尺寸A)。
属于完全定位,且能保证工件得加工精度要求,方案正确。
未受约束得刚体,在空间得位置就是不确定得,它具有六
个自由度:
X
、Y
、Z
、X
、Y
、Z。为使刚体在空间具有确定得
位置,就必须限制其六个自由度。
定位就就是用各种形状不同得定位元件,来限制工件得
自由度。
六点定位原理:用六个支承点分别限制工件得六个自由
度从而使工件在夹具中得到正确加工位置得方法称为六点定 位原理、
过定位一般就是不允许得。
过定位分析
、Z X
X
Y
Z
a）
X
X Y
a2）
Z X
X Y
Z X
a1）
X Y
a3）
过定位
消除过定位及其干涉得途径:
1、 改变定位元件结构,消除对自由度得重复 限制,如长销改成短销;
工件的定位与定位基准的选择
工件的定位与定位基准的选择机械加工中，为了保证工件的位置精度和用调整法获得尺寸精度时，工件相对于机床与刀具必须占有一正确位置，即工件必须定位。
而工件装夹定位的方式有：直接找正、划线找正和用夹具装夹三种方式，下面我们讨论工件在夹具中的定位问题。
工件在夹具中的定位涉及到定位原理、定位误差、夹具上采用的定位元件和工件上选用的定位基准等几方面的问题，有关定位误差的计算和定位元件的选用在夹具设计一章讲授，这里只介绍定位原理和定位基准的选择。
一、定位原理1．六点定则工件在夹具中的定位的目的，是要使同一工序中的所有工件，加工时按加工要求在夹具中占有一致的正确位置(不考虑定位误差的影响)。
怎样才能各个工件按加工要求在夹具中保持一致的正确位置呢?要弄清楚这个问题，我们先来讨论与定位相反的问题，工件放置在夹具中的位置可能有哪些变化?如果消除了这些可能的位置变化，那么工件也就定了位。
任一工件在夹具中未定位前，可以看成空间直角坐标系中的自由物体，它可以沿三个坐标轴平行方向放在任意位置，即具有沿三个坐标轴移动的自由度X，Y，Z；同样，工件沿三个坐标轴转角方向的位置也是可以任意放置的，即具有绕三个坐标轴转动的自由度X，Y，Z。
因此，要使工件在夹具中占有一致的正确位置，就必须限制工件的X，Y，Z；X，Y，Z六个自由度。
图2-16工件的六个自由度为了限制工件的自由度，在夹具中通常用一个支承点限制工件一个自由度，这样用合理布置的六个支承点限制工件的六个自由度，使工件的位置完全确定，称为“六点定位规则”，简称“六点定则”。
例如用……使用六点定则时，六个支承点的分布必须合理，否则不能有效地限制工件的六个自由度。
在具体的夹具结构中，所谓定位支承是以定位元件来表达的，如上例中长方体的定位以六个支承钉代替六个支承点(图2-17c)，这种形式的六点定位方案比较明显，下面再介绍其他形式工件的定位方案。
2．对定位的两种错误理解我们在研究工件在夹具中的定位时，容易产生两种错误的理解。
焊装夹具的设计基本原则
在进行汽车时，其实有6-7成的工作为辅助和装夹工作。
虽然主要的操作是焊接，但是一个好的准备过程会使整个工艺过程更加顺畅，产品效果更好。
因为装夹是在焊接家具上完成的，因此夹具的设计起着很重要的作用。
在焊接过程中，合理的夹具结构，有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时。
对具有多种车型的企业，如能科学地考虑共用或混型夹具，还有利于建造混型流水线，提高生产效率。
一、定位部件的设计原则1、定位基准统一原则：由于在车身制造中，每个制件要经过若干次装配、定位、夹紧的重复定位。
所以焊接夹具要求采用定位基准统一原则。
2、正确选择定位基准：一般将车身装配重要部位影响车身总成几何形状和尺寸的重要型面位置度要求高的工艺孔，作为夹具的定位基准。
定位基准孔一般采用产品数字模型上已有的孔或冲压工艺可保证的最稳定的工艺孔。
出于定位可靠性、制造工艺性、夹具经济性等几个因素的考虑，定位基准面一般优先选择平面，尽量避免选择曲面。
3、正确确定每个制件定位点数量：在设计中仍应该遵守六点定位原则。
但为克服薄板弹性变形，保征制件正确定位支撑点，允许出现过定位。
4、合理确定定位点的位置：首先将定位基准的孔和型面确定为定位点；其次将两个制件搭接处需要焊接的部位确定为定位点；另外将易变形处确定为定位点支撑。
同时，部件安装和结构设计要考虑焊钳的接近性，焊钳必须能在指定的焊点位置焊接。
二、夹紧部件的设计原则1、正确确定夹紧点：对于薄板冲压件，夹紧点应作用在定位点上，一般将定位基准面、两个制件搭接处、易变形处的定位支撑点等位置确定为夹紧点。
避免在没有支撑处布置夹紧机构，与支撑点形成力偶，破坏制件在夹具中的定位。
2、正确确定夹紧力的作用方向：制件在夹具中的夹紧和定位是密切相关的。
夹紧力的作用方向就是向着定位支撑块。
通过定位支撑块的反作用力，使制件与定位块紧密接触。
3、正确决定夹紧力的大小：夹紧力大小应以能克服制件的弹性变形保证定位准确可靠为宜。
