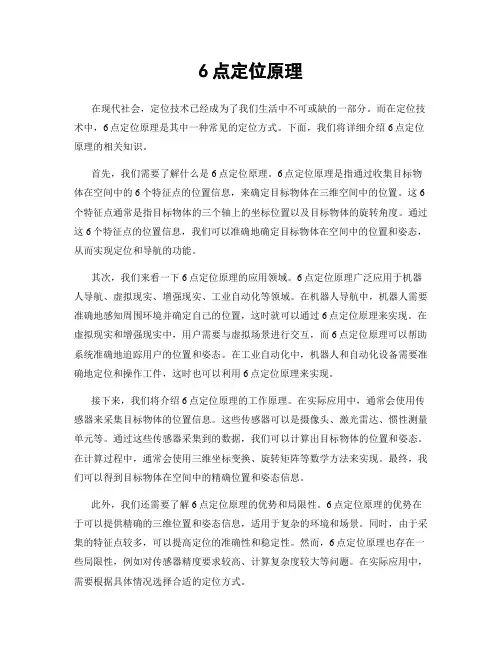

6点定位原理
6点定位原理
6点定位原理在现代社会，定位技术已经成为了我们生活中不可或缺的一部分。
而在定位技术中，6点定位原理是其中一种常见的定位方式。
下面，我们将详细介绍6点定位原理的相关知识。
首先，我们需要了解什么是6点定位原理。
6点定位原理是指通过收集目标物体在空间中的6个特征点的位置信息，来确定目标物体在三维空间中的位置。
这6个特征点通常是指目标物体的三个轴上的坐标位置以及目标物体的旋转角度。
通过这6个特征点的位置信息，我们可以准确地确定目标物体在空间中的位置和姿态，从而实现定位和导航的功能。
其次，我们来看一下6点定位原理的应用领域。
6点定位原理广泛应用于机器人导航、虚拟现实、增强现实、工业自动化等领域。
在机器人导航中，机器人需要准确地感知周围环境并确定自己的位置，这时就可以通过6点定位原理来实现。
在虚拟现实和增强现实中，用户需要与虚拟场景进行交互，而6点定位原理可以帮助系统准确地追踪用户的位置和姿态。
在工业自动化中，机器人和自动化设备需要准确地定位和操作工件，这时也可以利用6点定位原理来实现。
接下来，我们将介绍6点定位原理的工作原理。
在实际应用中，通常会使用传感器来采集目标物体的位置信息。
这些传感器可以是摄像头、激光雷达、惯性测量单元等。
通过这些传感器采集到的数据，我们可以计算出目标物体的位置和姿态。
在计算过程中，通常会使用三维坐标变换、旋转矩阵等数学方法来实现。
最终，我们可以得到目标物体在空间中的精确位置和姿态信息。
此外，我们还需要了解6点定位原理的优势和局限性。
6点定位原理的优势在于可以提供精确的三维位置和姿态信息，适用于复杂的环境和场景。
同时，由于采集的特征点较多，可以提高定位的准确性和稳定性。
然而，6点定位原理也存在一些局限性，例如对传感器精度要求较高、计算复杂度较大等问题。
在实际应用中，需要根据具体情况选择合适的定位方式。
最后，我们可以总结一下6点定位原理的重要性。
在现代科技发展的背景下，定位技术已经成为了各行各业的重要组成部分。
六点定位原理及方法概要
工件的六点定位原则一、概述工件的定位和夹紧是机械制造工艺中十分重要的技术内容之一，因为零件在加工时在机床上的正确安装（定位和夹紧）与否是获得合格零件的关键，保证加工时刀具与工件之间正确加工位置，就是说是保证零件的尺寸精度、形状和位置精度以及合格的表面质量等重要技术要求的关键。
二、六点定位原则（一）六个自由度：物体在空间具有六个自由度，即沿x、y、z三个直角坐标轴方向的移动自由度和绕这三个坐标轴的转动自由度。
因此，要完全确定物体的位置，就必须消除这六个自由度。
（二）工件加工时限制自由度的目的：的相互位置精度。
（三）工件的六点定位原则：（工件图例说明）该工件需要保证槽子的位置尺寸是：A±△A、B ±△B、C ±△ C要保证A±△A要保证B±△B要保证C±△C（四）定位支承点的合理分布：如果定位支承点如图分布，将有以下自由没法限制，即为：使工件产生绕Y轴和Z轴的旋转而无法保证A±△A、B ±△B的加工精度定位支承点像这样在同一条直线上，是绝对不允许的，属不合理分布。
二、六点定位原则的应用（一）分析模型的建立1、建立三位坐标系2、设立分析平面一个大平面（三点）：限制一个移动和两个转动一个狭长平面（两点）：限制一个移动和一个转动一个小平面（一点）：限制一个移动（如图）（二）投影（1）对工件与夹具定位元件的接触面按其特点分别往三个坐标平面上投影。
（2（3（三）定位分析1、套类工件在芯轴上的定位：投影结果：1）XOY面限制了2）YOZ面限制了（2）圆柱形工件在V型贴上定位：1）圆柱在两个短V型铁上定位限制了：2）思考：A）圆柱体在长、短V型铁上定位。
B）圆柱体在车床上两顶尖安装时的定位。
什么是六点定位原理
什么是六点定位原理
六点定位原理是一种用于确定物体空间位置的方法。
它基于一个简单的观察：当一个物体在三维空间中移动时，我们可以通过观察该物体在不同位置上的六个特征来确定其准确位置。
这六个特征分别是：三个坐标轴上的位置（x、y、z）和三个欧
拉角（俯仰角、偏航角、滚转角）。
坐标轴上的位置定义了物体在空间中的位置，而欧拉角则定义了物体围绕自身坐标轴的旋转程度。
通过测量物体在不同位置上的这六个特征，并利用三角学和几何学的原理进行计算和推导，可以精确确定物体在三维空间中的位置。
与其他定位方法相比，六点定位原理具有较高的精度和准确性。
由于它基于物体在空间中的真实位置和旋转角度进行计算，可以有效地避免误差积累和歧义。
六点定位原理在许多领域都有广泛应用。
例如，在机器人导航中，机器人可以通过测量其周围环境中固定物体的六个特征来确定自身的位置和姿态。
在虚拟现实技术中，通过追踪用户头部的六个特征，可以实现对用户视角的准确跟踪和呈现。
此外，在航空航天、医疗设备和工业生产等领域，六点定位原理也被广泛应用于精确定位和姿态控制的问题上。
总之，六点定位原理是一种基于物体在空间中位置和旋转角度的观察记录和计算，用于确定物体在三维空间中位置的方法。
它具有高精度和准确性，并在多个领域有广泛应用。
六点定位原理
六点定位原理在机械制造和加工领域，六点定位原理是一个极其重要的基础性概念。
它就像是一座基石，支撑着整个精密制造体系的大厦。
那什么是六点定位原理呢？简单来说，就是用六个合理分布的支撑点，来限制工件的六个自由度，从而使工件在空间中的位置完全确定。
我们先得明白啥是自由度。
想象一下一个放在空间中的物体，它可以沿着三个坐标轴移动，分别是 X 轴、Y 轴和 Z 轴，这就有了三个移动的自由度。
同时，这个物体还能绕着这三个坐标轴转动，这又产生了三个转动的自由度。
所以，一个物体在空间中总共有六个自由度。
六点定位原理中的这六个支撑点，可不是随便乱放的。
它们得精心布置，才能有效地限制住这六个自由度。
比如说，在一个平面上，如果我们用三个不在同一直线上的支撑点，就可以限制工件沿 X 轴和 Y轴的移动，以及绕 Z 轴的转动。
这三个支撑点就像是三把“锁”，把工件在这个平面上的自由度给“锁住”了。
再往上，如果我们在工件的侧面再设置两个支撑点，这两个支撑点就能够限制工件沿 Z 轴的移动以及绕 X 轴的转动。
这两个点又给工件加上了两把“锁”。
最后，在工件的顶部或者底部，设置一个支撑点，这个点就能限制工件绕 Y 轴的转动。
这样，六个支撑点就把工件的六个自由度全部限制住了，工件在空间中的位置就被完全确定了下来。
六点定位原理在实际的生产加工中有着广泛的应用。
比如说，在车床上加工一个轴类零件，我们需要把这个轴牢牢地固定住，不让它在加工过程中发生移动或者转动。
这时候，就可以运用六点定位原理，通过卡盘和顶尖等装置，给这个轴提供六个合理分布的支撑点，让它稳稳地待在那里，接受我们的加工。
在夹具设计中，六点定位原理更是起着关键的指导作用。
夹具设计师需要根据工件的形状、尺寸和加工要求，巧妙地布置这六个支撑点，以确保工件能够被精确地定位和夹紧。
如果支撑点布置得不合理，就可能导致工件在加工过程中出现位置偏差，影响加工精度，甚至可能造成废品。
而且，六点定位原理也不是绝对死板的。
简述六点定位原理
简述六点定位原理六点定位是一种常用的定位方法，通过收集或测量目标物体在不同位置上的信号强度来推算目标物体的位置。
这种定位方法主要应用于室内定位、室内导航和物体追踪等领域。
下面将详细介绍六点定位原理的相关内容。
1. 发送信号源：六点定位中的一种基本方法是利用无线信号作为发送信号源。
常见的信号源包括无线电、WiFi、蓝牙、红外线等。
这些信号源通过向周围发送无线信号，并在信号源周围突然中断，可以推算出目标物体的位置。
2. 接收器：接收器是用于接收信号源发出的信号。
在六点定位中，可以使用多个接收器来接收信号源发出的信号，并根据信号的强度来推算目标物体的位置。
接收器可以是专用的硬件设备，也可以是智能手机、平板电脑等装备内置的无线收信模块。
3. 信号强度：信号源发出的信号会经过物体的阻挡和衰减。
接收器通过测量信号强度来判断目标物体的位置。
信号强度是一个基本的定位参数，可以根据信号源和接收器之间的距离、传输介质的特性等因素进行计算和推算。
4. 多点定位：六点定位一般需要至少三个接收器来接收信号源发出的信号。
根据接收器接收到的信号强度，可以确定目标物体与每个接收器之间的距离，进而通过三角定位等方法计算目标物体的准确位置。
如果使用更多的接收器，可以提高定位的准确性和可靠性。
5. 数据处理：接收到信号强度后，需要进行一系列的数据处理操作。
这包括信号强度的滤波、数据校正、测量误差的修正等。
数据处理能够提高定位的精度和可靠性，减少误差的影响。
6. 地图匹配：在六点定位中，将目标物体的位置与现有的地图进行匹配是一个重要的步骤。
在定位过程中，可以使用预先构建好的地图，或者通过实时采集数据构建地图。
地图匹配可以进一步提高定位的准确性，同时可以用于导航和路径规划等应用。
以上是关于六点定位原理的相关参考内容。
六点定位是一种利用无线信号和接收器进行目标物体定位的方法，通过测量信号强度和多点定位等技术，可以实现室内定位、室内导航以及物体追踪等应用。
六点定位原理
机械制造技术六点定位原理图2-44 工件在空间中的自由度知识点: 六点定位原理1、六点定位原则任何未定位的工件在空间直角坐标系中都具有六个自由度,即沿三个坐标轴的移动自由度和绕三个坐标轴的转动自由度1、2、3限制的自由度： 4、5点限制的自由度：6点限制：u“六点定位原理”的注意问题⑴定位就是限制自由度，通常用合理布置定位支承点的方法来限制工件的自由度。
⑵定位支承点限制工件自由度的作用，应理解为定位支承点与工件定位基准面始终保持紧贴接触。
若二者脱离，则意味着失去定位作用。
⑶一个定位支承点仅限制一个自由度，一个工件仅有六个自由度，所设置的定位支承点数目，原则上不应超过六个。
⑷分析定位支承点的定位作用时，不考虑力的影响，定位和夹紧是两个概念，不能混淆：工件的某一自由度被限制，是指工件在这一方向上有确定的位置，并非指工件在受到使其脱离定位支承点的外力时，不能运动，即夹紧。
⑸定位支承点是由定位元件抽象而来的，在夹具中，定位支承点总是通过具体的定位元件体现。
2、完全定位与不完全定位0.1A B30±0.120±0.056.3600-0.2A 50YX6.36.30.1B（2）不完全定位根据工件的加工要求，并不需要限制工件的全部自由度，这样的定位称为不完全定位。
如图2-46所示为在车床进行孔的车削加工。
工件采用完全定位方式还是不完全定位方式，主要由工件的工序加工要求决定。
但反过来讲，不管采用上面哪一种定位方式，都要满足工件的加工要求。
图2-46 不完全定位(3)欠定位工件定位时，应该限制的自由度没有被完全限制的定位方式称为欠定位。
实际定位时，不允许欠定位。
如图2-47所示，工件在支承1和两个圆柱销上定位，按此定位方式，不能限制自由度，属于欠定位。
不能确定工件在X方向上的位置，如图中的双点划线和虚线位置，因此，也不能确定钻出的孔的位置，无法保证尺寸A的精度。
只有在X方向设置一个止推销后，工件在X方向才能取得确定的位置。
六点定位原理
六点定位原理
任何一个物体在空间直角坐标系中都有 6 个自由度—— 用 X , Y , Z , a, b , c 表示 要确定其空间位置，就需要限制其 6 个自由度 Z 将 6 个支承抽象 为6个“点”，6个 点限制了工件的 6 个自由度，这就是 六点定位原理。
Y X
图 2-13 六点定位原理
定位原理
过定位分析
Z
Z
Y
Y
Y
Y
X
X
a） 图2-19 过定位示例
b）
9
①工件本身相对于某个点、线是完全对称的，则工件 绕此点、线旋转的自由度无法被限制（即使被限制也 无意义）。例如球体绕过球心轴线的转动，圆柱体绕 自身轴线的转动等。
②工件加工要求不需要限制某一个或某几个自由度。 如加工平板上表面，要求保证平板厚度及与下平面的 平行度，则只需限制 3 个自由度就够了。
3
5
定位原理
过定位
过定位 —— 工件某一个自由度（或某几个自由度） 被两个（或两个以上）约束点约束，称为过定位。 过定位是否允许，要视具体情况而定：
1）如果工件的定位面经过机械加工，且形状、尺寸、 位置精度均较高，则过定位是允许的。有时还是必要 的，因为合理的过定位不仅不会影响加工精度，还会 起到加强工艺系统刚度和增加定位稳定性的作用。
2）反之，如果工件的定位面是毛坯面，或虽经过机械 加工，但加工精度不高，这时过定位一般是不允许的， 因为它可能造成定位不准确，或定位不稳定，或发生 定位干涉等情况。
6
定位原理
过定位分析（桌子与三角架）
图2-17 过定位分析
7
定位原理
过定位分析
Z Z
Y
Y
六点定位原理名词解释
六点定位原理名词解释
六点定位原理是指，在机械制造过程中，通过确定工件上至少六个点的位置来保证工件相对于机床的精确定位。
这六个点通常被称为定位孔、定位面、定位台等。
通过这些点的位置来确定工件的几何中心和位移，进而调整机床的位置和姿态，确保工件在加工过程中的精度和稳定性。
在使用六点定位原理时，需要注意以下几点：
1. 定位点的数量和位置应该尽可能多样化，以确保工件的稳定定位和加工精度；
2. 定位点应该在工件上分布均匀，以避免过度集中导致工件变形；
3. 定位点的形状和尺寸应该与工件的形状和尺寸相匹配，以确保定位的准确度和可靠性；
4. 定位孔、定位面等部件的加工精度应该达到机床的要求，以确保定位的精度和稳定性。
六点定位原理是机械制造中常用的定位方式之一，它广泛应用于各种机床、夹具和工件的定位和加工过程中，是保证加工精度和产品质量的重要手段之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六点定位原理
六点定位原理
1．六点定位原理
工件在空间具有六个自由度，即沿x、y、z三个直角坐标轴方向的移动自由度和绕这三个坐标轴的转动自由度。
因此，要完全确定工件的位置，就必须消除这六个自由度，通常用六个支承点（即定位元件）来限制工件的六个自由度，其中每一个支承点限制相应的一个自由度。
2．六点定位原理的应用
六点定位原理对于任何形状工件的定位都是适用的，如果违背这个原理，工件在夹具中的位置就不能完全确定。
然而，用工件六点定位原理进行定位时，必须根据具体加工要求灵活运用，工件形状不同，定位表面不同，定位点的布置情况会各不相同，宗旨是使用最简单的定位方法，使工件在夹具中迅速获得正确的位置。
3．工件的定位
l）完全定位工件的六个自由度全部被夹具中的定位元件所限制，而在夹具中占有完全确定的惟一位置，称为完全定位。
2）不完全定位根据工件加工表面的不同加工要求，定位支承点的数目可以少于六个。
有些自由度对加工要求有影响，有些自由度对加工要求无影响，这种定位情况称为不完全定位。
不完全定位是允许的，
3）欠定位按照加工要求应该限制的自由度没有被限制的定位称为欠定位。
欠定位是不允许的。
因为欠定位保证不了加工要求。
4）过定位工件的一个或几个自由度被不同的定位元件重复限制的定位称为过定位。
当过定位导致工件或定位元件变形，影响加工精度时，应该严禁采用。
但当过定位并不影响加工精度，反而对提高加工精度有利时，也可以采用。
各类钳加工和机加工都会用到。
