磁晶各向异性常数的测量
各向异性磁电阻的测量
各向异性磁电阻的测量摘要：本文记述了各向异性磁电阻测量实验的基本原理、操作内容。
计算了材料的AMR 值，简单探讨了温度对于磁电阻的影响，并对实验改进提出一些看法。
关键词：磁电阻 A M R 热效应一，磁电阻测量基本介绍1.1实验原理材料的磁电阻和其在磁场中的磁化方向有关，即磁阻值是其磁化方向与电流方向之间夹角的函数。
外加磁场方向与电流方向的夹角不同，饱和磁化时电阻率不一样，通常取外磁场方向与电流方向平行和垂直两种情况测量AMR 。
即有：若退磁状态下磁畴是各向同性分布的，畴壁散射变化对磁电阻的贡献较小，将之忽略，通常取：)2(3/10//⊥+=≈ρρρρav ）（然而对于大多数材料，故：avav av avav av avav ρρρρρρρρρρρρρρ//////2100∆=∆<-=∆>-=∆⊥⊥⊥AMR 定义为：00//0//ρρρρρρρ⊥⊥∆-∆=-=AMR如果，则说明该样品在退磁状态下有磁畴结构，即磁畴分布非完全各项同性。
图（1）是曾用作磁盘读出磁头和磁场传感器材料的Ni 81Fe 19的磁电阻曲线，很明显 ρ∥>ρ（０），ρ⊥<ρ（０），各向异性明显。
图中的双峰是材料的磁滞引起的。
图2是一些铁磁金属与合金薄膜的各向异性磁电阻曲线。
1.2实验仪器亥姆霍兹线圈、大功率恒流电源、大功率扫描电源、精密恒流源、数字万用表二，实验数据记录与处理：2.1，分别算出垂直与平行条件下各电流对应的磁电阻，并分别作出图像 如图1、2所示：图1图22.2，图像分析与AMR 计算a ，如图中显示，利用得到的数据，考虑到科学计数的有效位数，对应较小电流值都为2位有效数字，所以分别得到垂直与平行下的均值：0ρ⊥= 0.89Ω，0ρ = 0.90Ωb ，如图看到，磁电阻曲线并非闭合，在6.00mA - -6.00mA -6.00mA 电流变化后，垂直和平行状态下磁电阻在6.00mA 是电阻分别是：0.873，0.8770.925，0.930 （单位：Ω，保留三位有效数字） 这里我们明显的看到温度对于磁电阻的影响； 也可以也测：磁电阻随温度的升高而升高。
磁晶各向异性
Thank you！
现设镍的浓度很小（远远小于1），无序时就没有 Ni - Ni 近邻如图（a），若磁场热处理时，铁镍原子的位置互换 如图(b)增加了一个铁铁对和一个镍镍对，同时减少了两个 铁镍对。
lo lNi Ni lFeFe 2lFe Ni
⑵ 逆磁致伸缩效应
是指磁性体在受到形变时将发生 偶极子互作用能的变化和弹性能的变化， 这两种能量的平衡又决定了磁致伸缩所 产生的形变大小，所以磁体受到形变时 将产生磁各向异性现象。
2ቤተ መጻሕፍቲ ባይዱ2 分类
1 2 3
生长感生磁向异性 应力感生磁向异性
磁场感生磁向异性
生长感生各向异性大多发生于磁性薄 膜中，由于生长过程的特殊条件，使各个 磁性离子沿着特定的方向形成有序化，导 致呈现出生长感生各向异性。 应力感生磁各向异性的出现是由于应 力或形变通过磁弹性相互作用影响磁化强 度的从优取向。
(4.19)
⑵ 转矩曲线为 sin 形式。
这表明它是一种单向各向异 性，不同于单轴各向异性—即自
发磁化的稳定方向（或易磁化 方向）平行于一特殊晶轴 。其
产生的各向异性能可 表示为：
Ea Kd cos
(4.20)
Kd为交换各向异性常数，它 取决于颗粒的总表面积。
3.3 Co-CoO在磁场中的自由能
3.2 对Co-CoO的热处理
CoO是反铁磁性，在冷却过程 中，反铁磁自旋结构在奈尔点( 低于 室温 )形成时，由于在外场作用下， 表面处的Co2+的自旋与颗粒中Co 的自旋必定平行排列。 图(4.19)和(4.20)为样品的磁场 热处理的磁滞回线和转矩曲线。热 处理的条件是：
107 1 从300K在 H 4 A m
2K0 Kd 0 M 0 M
磁畴和磁晶各向异性-20160516
施加偏场H
,畴壁移动
b
施加面内场H，磁畴转动
磁化方向垂直于原子排成的直线，邻近原子的电子运动区
偏光显微镜
偏光
显微镜
直流稳压
直流偏场
电磁铁
直流偏磁场H b ＝0b 升高至磁畴全部消失
直流偏磁场H 升高降低至0，回到迷宫畴
面内场H＝0
面内场H升高
升高至磁畴全部消失
降低至0，黑白泡畴共存
升高至磁畴全部消失面内场H＝0
面内场H升高
降低至0，平行条畴
in
偏光显微镜
切泡场H
B
=(H
N
-0.32)kA/m
= (H
N -0.02)A
直流偏磁
b 直流偏磁
b
直流偏磁场H
b
升高至饱和磁化
不是形核
形核场
畴形
直流偏磁场H＝H
直流偏磁场H升高成泡场，成泡直径
外切内切
用测微目镜测量磁泡直径时，目镜中的数字读百位，鼓轮上的刻度读十位和个位。
磁晶各向异性常数定义

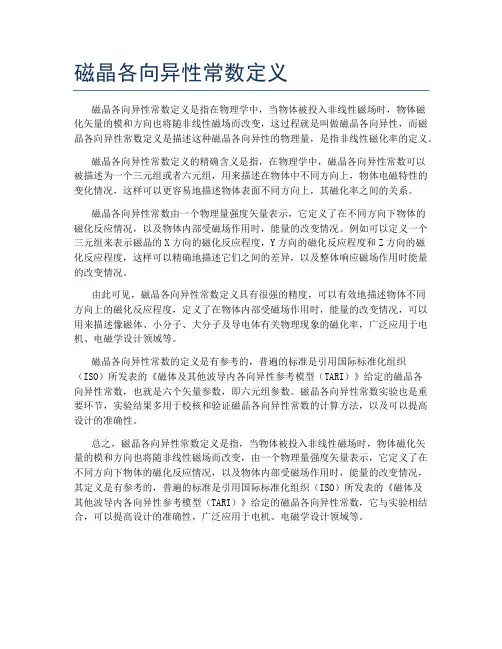

磁晶各向异性常数定义磁晶各向异性常数定义是指在物理学中，当物体被投入非线性磁场时，物体磁化矢量的模和方向也将随非线性磁场而改变，这过程就是叫做磁晶各向异性，而磁晶各向异性常数定义是描述这种磁晶各向异性的物理量，是指非线性磁化率的定义。
磁晶各向异性常数定义的精确含义是指，在物理学中，磁晶各向异性常数可以被描述为一个三元组或者六元组，用来描述在物体中不同方向上，物体电磁特性的变化情况，这样可以更容易地描述物体表面不同方向上，其磁化率之间的关系。
磁晶各向异性常数由一个物理量强度矢量表示，它定义了在不同方向下物体的磁化反应情况，以及物体内部受磁场作用时，能量的改变情况。
例如可以定义一个三元组来表示磁晶的X方向的磁化反应程度，Y方向的磁化反应程度和Z方向的磁化反应程度，这样可以精确地描述它们之间的差异，以及整体响应磁场作用时能量的改变情况。
由此可见，磁晶各向异性常数定义具有很强的精度，可以有效地描述物体不同方向上的磁化反应程度，定义了在物体内部受磁场作用时，能量的改变情况，可以用来描述像磁体、小分子、大分子及导电体有关物理现象的磁化率，广泛应用于电机、电磁学设计领域等。
磁晶各向异性常数的定义是有参考的，普遍的标准是引用国际标准化组织（ISO）所发表的《磁体及其他波导内各向异性参考模型（TARI）》给定的磁晶各向异性常数，也就是六个矢量参数，即六元组参数。
磁晶各向异性常数实验也是重要环节，实验结果多用于校核和验证磁晶各向异性常数的计算方法，以及可以提高设计的准确性。
总之，磁晶各向异性常数定义是指，当物体被投入非线性磁场时，物体磁化矢量的模和方向也将随非线性磁场而改变，由一个物理量强度矢量表示，它定义了在不同方向下物体的磁化反应情况，以及物体内部受磁场作用时，能量的改变情况，其定义是有参考的，普遍的标准是引用国际标准化组织（ISO）所发表的《磁体及其他波导内各向异性参考模型（TARI）》给定的磁晶各向异性常数，它与实验相结合，可以提高设计的准确性，广泛应用于电机、电磁学设计领域等。

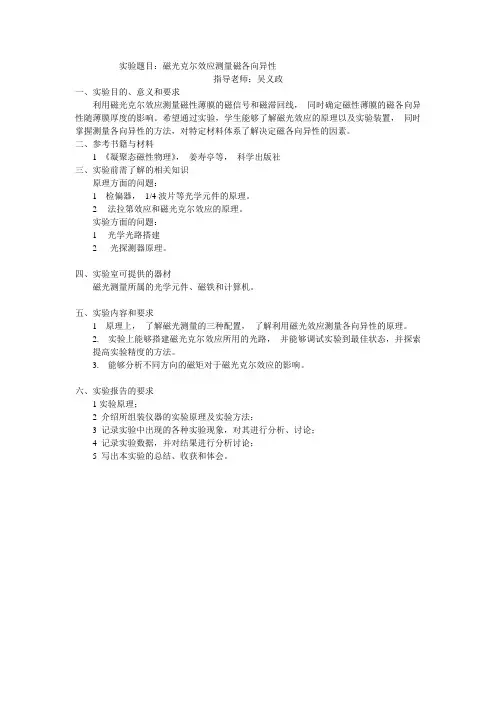

实验题目磁光克尔效应测量磁各向异性
实验题目：磁光克尔效应测量磁各向异性
指导老师：吴义政
一、实验目的、意义和要求
利用磁光克尔效应测量磁性薄膜的磁信号和磁滞回线，同时确定磁性薄膜的磁各向异性随薄膜厚度的影响。
希望通过实验，学生能够了解磁光效应的原理以及实验装置，同时掌握测量各向异性的方法，对特定材料体系了解决定磁各向异性的因素。
二、参考书籍与材料
1 《凝聚态磁性物理》，姜寿亭等，科学出版社
三、实验前需了解的相关知识
原理方面的问题：
1 检偏器，1/4波片等光学元件的原理。
2法拉第效应和磁光克尔效应的原理。
实验方面的问题：
1光学光路搭建
2 光探测器原理。
四、实验室可提供的器材
磁光测量所属的光学元件、磁铁和计算机。
五、实验内容和要求
1 原理上，了解磁光测量的三种配置，了解利用磁光效应测量各向异性的原理。
2. 实验上能够搭建磁光克尔效应所用的光路，并能够调试实验到最佳状态，并探索
提高实验精度的方法。
3. 能够分析不同方向的磁矩对于磁光克尔效应的影响。
六、实验报告的要求
1实验原理；
2 介绍所组装仪器的实验原理及实验方法；
3 记录实验中出现的各种实验现象，对其进行分析、讨论；
4 记录实验数据，并对结果进行分析讨论；
5 写出本实验的总结、收获和体会。
各项异性磁阻效应及磁场测量.
物理实验报告2014物理学专业实验题目:_ 各项异性磁阻效应及磁场测量姓名: 柯铭沣学号:____135012014071___________日期:__2015_年__9___月__28___日实验 各向异性磁阻传感器及磁场测量[实验目的]1、掌握各向异性磁阻传感器的原理和特性；2、掌握各向异性磁阻传感器测量磁场的基本原理和测量方法。
[实验仪器]磁场测试仪，主要包括底座、转轴、带角刻度的转盘、磁阻传感器的引线、亥姆霍兹线圈、磁场测试仪控制主机(数字式电压表、5 V 直流电源等)。
[实验原理]1、各向异性磁阻传感器一定条件下，导电材料的电阻值R 随磁感应强度B 变化的规律称为磁阻效应。
当半导体处于磁场中时，导体或半导体的载流子将受洛伦兹力的作用而发生偏转，因而沿外加电场方向运动的载流子数量将减少，使得沿电场方向的电流密度减小，电阻增大。
（具体原理详见实验39“半导体材料的磁电阻效应研究”）。
各向异性磁阻传感器(Anisotropic Magneto-Resistive sensors, AMR) 是由沉积在硅片上的坡莫合金( Ni 80Fe 20) 薄膜形成的电阻，如图1所示。
除了具有磁阻效应，由于在沉积时外加磁场，AMR 形成易磁化方向，即当外加磁场偏离合金的内部磁化方向时，材料电阻减小，这就是各向异性磁阻效应。
AMR 的电阻与材料所处环境磁化强度M 和电流I 方向间的夹角有关，电流和磁化方向平行时电阻最大为R max ，而电流与磁化方向垂直时电阻最小为R min ，则电流和磁化方向成θ时, 电阻可表示为：()θ2min max min cos R R R R -+= (1)图1磁阻传感器的构造示意图 图2磁阻传感器内部结构为了消除温度等外界因素的影响，本实验所用的磁阻传感器是一种单边封装的磁场传感器，传感器由四条铁镍合金磁电阻组成一个非平衡电桥，非平衡电桥输出部分接集成运算放大器，将信号放大输出，内部结构如图2所示。
磁各向异性的测量
易磁化方向与难磁化方向
易磁化方向是能量最低的方向，所以自发磁化形成 磁畴的磁矩取这些方向，在较弱的H下，磁化就很 强甚至饱和。
易磁化轴与难磁化轴： Fe：易轴 [100]，难轴 [111] Ni： 易轴 [111]，难轴 [100] Co：易轴 [0001]，难轴 [1010]
Key Lab for Magnetism and Magnetic Materials of the Ministry of Education, Lanzhou University
∴可将B3、B5项并入B0及B6项 最后，立方晶体的磁晶各向异性能
Fk
i
的数学表
达式为：
Fk
K0
K1
(12
2
2＋
2
23
2＋
2 2
31
)
K
212
2 2
2 3
......
一般在考虑Fk相对于Ms取向变化时，常将K0略去：
Fk K1(1222＋2232＋3212 ) K2122232
其中：K1、K2为磁晶各向异性常数，磁性材料特性 参数之一。其大小可以表征磁性材料沿不同方向磁化至
保持不变。
∴上式中只能出现1、2、3 的偶次函数关系。 并且为轮换对称。
Fk
(i
)
B0
B3 (12
2 2
2 3
)
B5 (14
24
4 3
)
B6 (1222
3222
12
2 3
)
又 12＋22＋32
1
(12＋
2
2＋
2 3
)
2
(14
24
4 3
)
2(12 2 2
D磁性物理基础-各向异性
2、六角晶系的磁晶各向异性 A、磁晶各向异性能
z
C轴
y
Is
y
C面
C面
°°° ° ° ° ° ° ° ° °° w x
+2/6
六角晶系的特点是在c面有六次对称 轴，与+2n/6,(n=0、1、2…..) 的方向体系的能量是相同的。用, 替代1,2,3 ,计算磁晶各向异性能
z Is x
I s H A sin
HA <111>
E A K1 2 sin(2 2 ) 3 sin(4 4 ) 8
K2 sin( 2 2 ) 4 sin( 4 4 ) 3 sin( 6 6 ) 64
y
4 K H A ( K1 2 ) / I s 3 3
是易轴与磁化强度之间的夹角
H
1
00
如果样品的体积为V，则平衡条件为
VT=L=k1
易轴
Is
适当选择k，使1在较小的范围内变化。如果磁场的转角为(0到 360度)，则=-1，由于1很小，就可简化=。
右图为一个典型的转矩曲线， =22.50时sin4=1由转矩曲线公式 1 L( ) K1 sin 4 2 得到：K1=2L(22.50) ~4x105dyn cmcm-3(ergcm-3)
Co:
Ku1=4.53x105Jm-3 Ku2=1.44x105Jm-3
B、磁晶各向异性场:
a. C轴为易磁化轴，用同样的处理方法 E 得到： H A I s sin A b. c面为易磁化面时：
HA 2( K u1 2 K u 2 ) Is
HA
2 K u1 Is
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转矩磁强计的原理是，当样品(片状或 球状)置于强磁场中，使样品磁化到饱和。 若易磁化方向接近磁化强度的方向，则磁
易磁化方向
H 磁场
晶各向异性将使样品旋转，以使易轴与磁
化强度方向平行这样就产生一个作用在样 品上的转矩。如果测量转矩与磁场绕垂直
轴转过的角度关系，就可以得到转矩曲线，
E 是易轴与磁化强度之间的夹角 T A 如果样品的体积为V，则平衡条件为 VT=L=k1
1
00
H
易轴
Is
适当选择扭力系数k，使1在较小的范围内变化。如果磁场的转 角为(0到360度)，则=-1，由于1很小，就可简化=。
右图为一个典型的转矩曲线( 100)面， =22.50时sin4=1由转矩曲线公式 1 L( ) K1 sin 4 2 得到：K1= 2 L (22.50)~4x105dyn cmcm-3(ergcm-3)
极大 =25031‘, -0.561K1 , 极小 =70021‘,+0.210K1
c. (111)面测定
3K K K 3K K T 1 2 sin 2 1 2 sin 4 2 sin 6 16 64 4 64 8
EA
K1 K ( 2 )(1 cos 6 ) 4 108
,
T
E A K 2 sin 6 18
B.六角晶系的转矩曲线
EA Ku1 sin 2 Ku 2 sin 4
T E A 1 Ku1 Ku 2 sin 2 Ku 2 sin 4 2
2 2 EA 2 3 sin2 cos2
sin 2 2sin cos
b. (110)面测定
T
cos 2 2cos2 1
K1 K (2 sin 2 3 sin 4 ) 2 (sin 2 4 sin 4 3 sin 6 ) 8 64
A.立方晶系的转矩曲线
2 2 2 2 2 2 2 EA K1 (122 2 3 3 1 ) K2122 3
a.(100)面测定
K1 cos 4 +常数 8 E K T A 1 sin 4 2 EA
1=0,2=sin,3=cos
并由此可求得磁晶各向异性常数。
右图是用来测量转矩曲线的转矩仪。在自
动转矩仪研制出耒以前，是用光电方法测量。
样品吊在一根弹性金属丝上，样品的转动使吊丝产生一个扭力矩L，
L k1
k是扭力系数(达因.厘米/度Fra bibliotek，1 为样品的转动角度。
当磁化强度偏离易磁化轴将引起一个力矩T，
吊丝
( Is // H )
