红外遥控原理(红外开发)
红外遥控原理
红外遥控原理是一种常见的远程操作技术，它允许用户通过红外发射机（如遥控器）来控制电器，如电视机、机顶盒等。
这种技术最早是在20世纪20年代发明的，它使得人们可以在家里控制电器，而不必走到设备旁边来操作它们。
红外遥控原理就是利用红外线（Infrared，IR）来传输信号。
红外遥控系统一般由三部分组成：发射机、接收机和电路。
发射机可以是用于发射红外信号的遥控器，也可以是其他类似的设备，比如红外线手电筒等。
接收机是一种接收红外信号的电子器件，它的作用是接收发射机发出的红外信号，并将信号转换成电信号。
最后，电路部分则用于处理电信号，以控制电器。
红外遥控系统的工作原理是，发射机发出一系列编码的红外信号，接收机接收这些信号并将其转换成电信号，然后电路部分对电信号进行处理，从而控制电器的运行。
红外遥控技术具有许多优点，比如遥控器的体积小，操作方便，而且数据传输速度快，能够精确地控制电器，而且能够抗干扰。
综上所述，红外遥控原理是一种非常受欢迎的远程操作技术，它使用户可以通过遥控器或其他类似设备发射红外信号，从而控制电器运行。
红外遥控技术具有许多优点，能够提高用户的操作便利性，是一种实用的远程控制技术。

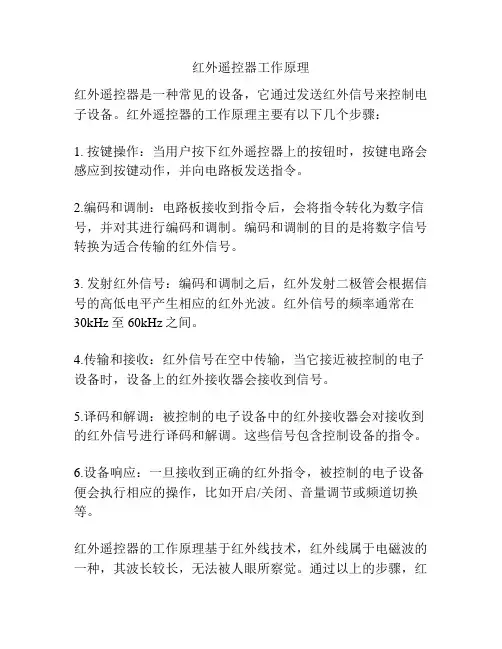

红外遥控器工作原理
红外遥控器工作原理
红外遥控器是一种常见的设备，它通过发送红外信号来控制电子设备。
红外遥控器的工作原理主要有以下几个步骤：
1. 按键操作：当用户按下红外遥控器上的按钮时，按键电路会感应到按键动作，并向电路板发送指令。
2.编码和调制：电路板接收到指令后，会将指令转化为数字信号，并对其进行编码和调制。
编码和调制的目的是将数字信号转换为适合传输的红外信号。
3. 发射红外信号：编码和调制之后，红外发射二极管会根据信号的高低电平产生相应的红外光波。
红外信号的频率通常在30kHz至60kHz之间。
4.传输和接收：红外信号在空中传输，当它接近被控制的电子设备时，设备上的红外接收器会接收到信号。
5.译码和解调：被控制的电子设备中的红外接收器会对接收到的红外信号进行译码和解调。
这些信号包含控制设备的指令。
6.设备响应：一旦接收到正确的红外指令，被控制的电子设备便会执行相应的操作，比如开启/关闭、音量调节或频道切换等。
红外遥控器的工作原理基于红外线技术，红外线属于电磁波的一种，其波长较长，无法被人眼所察觉。
通过以上的步骤，红
外遥控器能够将用户的指令通过红外信号传输到被控制的电子设备，从而实现远程控制的功能。
红外 遥控器 原理
红外遥控器原理
红外遥控器是一种常见的无线遥控设备，用于控制电子设备，例如电视、音响、空调等。
它通过发送和接收红外光信号来实现远程控制。
红外遥控器的工作原理是利用红外光的特性和传输方式。
红外光是我们肉眼不可见的光谱范围，具有较高的能量和穿透力。
红外遥控器内部有一个红外发射器，它能够产生红外光信号，并且能够通过遥控器上的按键进行调节和控制。
当我们按下遥控器上的按钮时，按钮对应的电路会关闭，使得电流通过红外发射器。
然后红外发射器将电流转变为红外光信号，并通过红外发射器的透镜发射出去。
这个发射出的红外光信号携带着特定编码的数据，例如控制命令和设备标识等信息。
接收端的设备（例如电视机）上有一个红外接收器，通常位于前方或顶部的位置。
红外接收器接收到发射器发射的红外光信号后，将其转换为电信号，并通过电路进行解码。
解码后的信号可以被电子设备识别，并执行相应的操作。
红外遥控器的传输距离通常较短，约在10米左右。
这是因为
红外光的传输很容易受到环境的干扰，如障碍物、光照强度等因素都会影响信号的传输质量。
总的来说，红外遥控器通过红外光信号的发射和接收来实现远程控制功能。
它是一种简单方便的控制方式，广泛应用于家庭娱乐设备和其他电子设备中。

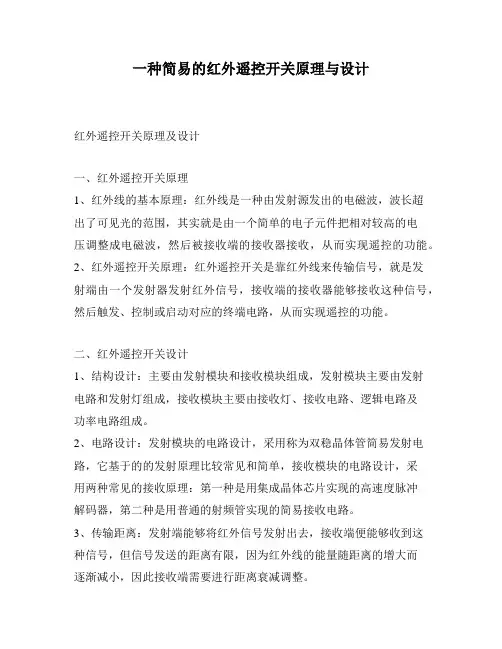

一种简易的红外遥控开关原理与设计
一种简易的红外遥控开关原理与设计
红外遥控开关原理及设计
一、红外遥控开关原理
1、红外线的基本原理：红外线是一种由发射源发出的电磁波，波长超
出了可见光的范围，其实就是由一个简单的电子元件把相对较高的电
压调整成电磁波，然后被接收端的接收器接收，从而实现遥控的功能。
2、红外遥控开关原理：红外遥控开关是靠红外线来传输信号，就是发
射端由一个发射器发射红外信号，接收端的接收器能够接收这种信号，然后触发、控制或启动对应的终端电路，从而实现遥控的功能。
二、红外遥控开关设计
1、结构设计：主要由发射模块和接收模块组成，发射模块主要由发射
电路和发射灯组成，接收模块主要由接收灯、接收电路、逻辑电路及
功率电路组成。
2、电路设计：发射模块的电路设计，采用称为双稳晶体管简易发射电路，它基于的的发射原理比较常见和简单，接收模块的电路设计，采
用两种常见的接收原理：第一种是用集成晶体芯片实现的高速度脉冲
解码器，第二种是用普通的射频管实现的简易接收电路。
3、传输距离：发射端能够将红外信号发射出去，接收端便能够收到这
种信号，但信号发送的距离有限，因为红外线的能量随距离的增大而
逐渐减小，因此接收端需要进行距离衰减调整。
总结：红外遥控开关原理是通过发射端发射红外信号，接收端的接收
器能够接收到信号，从而实现遥控的功能；结构设计上，发射模块和
接收模块由发射电路和发射灯，接收灯、接收电路、逻辑电路及功率
电路组成；电路设计主要采用双稳晶体管简易发射电路和用集成晶体
芯片实现的高速度脉冲解码器、用普通的射频管实现的简易接收电路；传输距离受到红外线的能量衰减影响，因此接收端需要进行距离衰减
调整。
红外线遥控原理
红外线遥控原理红外线遥控原理是指在无线电技术的基础上，利用红外线实现遥控的技术。
其原理是利用红外线发射器将遥控信号发送出去，而接收器则接收这些信号并将其解码成特定指令，从而实现对被控制设备的控制。
红外线遥控技术广泛应用于电视、音响、空调等电子设备中，因其操作简单、可靠性高，被消费者所青睐和广泛应用。
红外线遥控原理的实现需要两个主要组成部分：发射器和接收器。
发射器的作用是将遥控信号转换成高频率的红外线光信号，而接收器的作用则是将红外线信号解码成特定的指令，输出电信号，从而实现与被控制的设备进行通信以及控制。
发射器包括一个发射二极管、发射管、高频脉冲调制电路、电源电路及控制电路等。
当控制器发出遥控信号时，高频脉冲调制电路会将其转换成高频率的信号，然后通过发射管将其发送出去。
在实际使用中，为了增强发射距离和信号可靠性，发射器通常采用红外LED作为发射二极管。
接收器由一个接收二极管、解码电路、电源电路及控制电路等组成。
当发射器发送出高频红外光信号时，接收器的接收二极管将其接收，并将其转换成电信号。
解码电路则会将这些电信号解码成特定的指令，输出到执行器上，控制被控制设备的运转。
红外线遥控原理的优势在于其遥控信号的传输速度快、控制范围广、可靠性高，而且不会干扰其它设备，因此被广泛应用于家庭、办公室、医院等不同场所的电器设备中，为人们的生活带来了很大的方便和便利。
但是，红外线遥控技术也存在一些不足之处。
首先，其遥控距离有限，一般在5-10米之间，如果遥控距离过远，则会信号会变得较弱，出现控制不稳定的情况。
其次，由于红外线遥控信号无法穿透障碍物，因此在控制时必须确保设备之间没有遮挡物，否则信号无法发送。
此外，由于红外线遥控信号容易受到外界光线的干扰，因此在强烈光线照射下，遥控的稳定性也会受到一定的影响。
总之，红外线遥控原理是一种非常实用的技术，它为人们带来便利的同时也存在一些局限性。
不过，随着科技的不断发展和红外线遥控技术的不断改进，人们相信这项技术的优势将会不断得到发挥，为人们的生活带来更多的便利和快捷。
红外遥控原理和制作方法
红外遥控原理和制作方法红外遥控原理是利用红外线的特性进行无线通信，通过发送和接收红外信号实现对电器设备的控制。
红外遥控主要包括三个组成部分：遥控器、红外发射器和红外接收器。
1. 遥控器：遥控器是红外遥控系统的控制中心，主要由按键、遥控电路和电源组成。
当用户按下遥控器上的按键时，遥控电路会根据按键的编码发出相应的控制信号。
2. 红外发射器：红外发射器是将遥控信号转换成红外光信号的装置。
它由LED发射管、发射电路和电源组成。
当遥控电路发出控制信号时，发射电路会使LED发射管发出红外光信号。
3. 红外接收器：红外接收器是将红外光信号转换成电信号的装置。
它主要由光电二极管、接收电路和电源组成。
当红外光信号照射到光电二极管上时，接收电路会将信号转换成电信号，并传输给被控制的设备。
制作红外遥控的方法如下：1. 建立遥控电路：根据需要控制的设备，设计并建立相应的遥控电路。
遥控电路包括按键、编码器、遥控芯片等。
2. 选择合适的红外发射器：根据遥控电路的输出信号特性，选择合适的红外发射器。
通常使用红外LED发射管来发射红外信号。
3. 连接发射电路：将发射电路与遥控电路连接，确保能够正确发射红外信号。
发射电路通常由驱动芯片和发射LED组成。
4. 选择合适的红外接收器：根据需要接收红外信号的设备特性，选择合适的红外接收器。
通常使用光电二极管作为红外接收器。
5. 连接接收电路：将接收电路与被控制设备连接，确保能够正确接收红外信号并控制设备。
接收电路通常由解码器和驱动芯片组成。
6. 测试与调试：完成以上步骤后，进行测试与调试，确保遥控信号的正常发送和接收。
红外 遥控 原理
红外遥控原理
红外遥控原理是通过发射红外线信号来遥控设备的一种技术。
红外线是一种电磁波，其频率高于可见光，人眼无法直接看到。
通过使用红外发射器将电信号转换为红外光信号，然后使用红外接收器将红外光信号转换回电信号，实现设备的控制。
在红外遥控中，发射器通常由红外发光二极管组成。
当发射器接收到电信号时，它会驱动红外发光二极管产生红外光信号。
这些红外光信号具有特定的编码，可以指示不同的操作。
接收器通常由红外接收二极管和解码器组成。
红外接收二极管可以接收到发射器发出的红外光信号，并将其转换为电信号。
解码器会对接收到的电信号进行解码，将其转换为对应的操作指令。
解码器根据设定的协议，解析红外信号中的编码，以确定应该执行的操作。
在红外遥控中，发射器和接收器之间需要进行频道匹配，确保发射的红外信号能够被接收器正确解码。
此外，遥控设备通常具有不同的按键，每个按键对应着一种操作。
当用户按下按键时，发射器会发送相应的红外信号，接收器接收到信号后将其解码，并执行相应的操作。
红外遥控技术广泛应用于电视、空调、音响、家电等各种设备，为用户提供了方便的操作方式。
红外遥控原理简单而有效，因此被广泛采用。
红外遥控原理和制作方法
红外遥控原理和制作方法一、引言红外遥控技术是一种常见的无线通信技术，广泛应用于家电、电子设备等领域。
本文将介绍红外遥控的原理和制作方法。
二、红外遥控原理红外遥控原理基于红外线的发射和接收。
遥控器发射器中的红外发射二极管会产生红外光信号，信号经过编码后发送给接收器。
接收器中的红外接收二极管会接收到红外光信号，并进行解码。
解码后的信号通过微处理器进行处理，最终转化为对应的控制信号，控制设备的操作。
三、红外遥控制作方法1. 硬件设计制作红外遥控器的第一步是设计硬件。
需要准备的材料有红外发射二极管、红外接收二极管、编码解码芯片、微处理器等。
在电路设计中，需要根据具体的遥控器功能，选择合适的编码解码芯片和微处理器，并按照电路原理图进行连接。
2. 程序编写制作红外遥控器的第二步是编写程序。
根据遥控器功能需求，编写相应的程序代码。
程序代码可以使用C、C++、Python等编程语言进行编写，通过对按键的扫描和编码解码的处理，将控制信号转化为红外光信号。
3. 硬件连接将硬件电路和程序进行连接。
将编写好的程序通过编程器下载到微处理器中，将红外发射二极管和红外接收二极管连接到电路中的相应位置。
确保电路连接正确无误。
4. 测试与调试完成硬件连接后，进行测试与调试。
使用万用表等工具检查电路连接是否正常，确保红外发射和接收二极管工作正常。
通过按下遥控器按键，检查接收器是否可以正确解码，并将信号转化为对应的控制信号。
四、红外遥控的应用红外遥控技术广泛应用于各种家电和电子设备中，例如电视、空调、DVD播放器等。
通过红外遥控器，用户可以方便地控制设备的开关、音量、频道等功能。
五、红外遥控技术的发展趋势随着科技的不断进步，红外遥控技术也在不断发展。
目前，一些新型的红外遥控技术已经出现，例如基于无线网络的红外遥控技术，可以通过手机等设备进行远程控制。
此外，一些智能家居系统也开始使用红外遥控技术，实现对家中各种设备的集中管理。
六、结论红外遥控技术是一种常见且实用的无线通信技术，通过红外线的发射和接收，可以实现对各种设备的远程控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外遥控器的原理一. 关于遥控器遥控器其核心元器件就是编码芯片，将需要实现的操作指令例如选台、快进等事先编码，设备接收后解码再控制有关部件执行相应的动作。
显然，接收电路及CPU也是与遥控器的编码一起配套设计的。
编码是通过载波输出的，即所有的脉冲信号均调制在载波上，载波频率通常为38K。
载波是电信号去驱动红外发光二极管，将电信号变成光信号发射出去，这就是红外光，波长范围在840nm到960nm之间。
在接收端，需要反过来通过光电二极管将红外线光信号转成电信号，经放大、整形、解调等步骤，最后还原成原来的脉冲编码信号，完成遥控指令的传递，这是一个十分复杂的过程。
红外线发射管通常的发射角度为30-45度之间，角度大距离就短，反之亦然。
遥控器在光轴上的遥控距离可以大于8.5米，与光轴成30度（水平方向）或15度（垂直方向）上大于6.5米，在一些具体的应用中会充分考虑应用目标，在距离角度之间需要找到某种平衡。
对于遥控器涉及到如下几个主要问题：1. 遥控器发出的编码信号驱动红外线发射管，必须发出波长范围在940nm左右的的红外光线，因为红外线接收器的接收二极管主要对这部分红外光信号敏感，如果波长范围不在此列，显然无法达到控制之目的。
不过，几乎所有的红外家电遥控器都遵循这一标准。
正因为有这一物理基础，多合一遥控器才有可能做成。
2. 遥控器发出一串编码信号只需要持续数十ms的时间，大多数是十多ms或一百多ms重复一次，一串编码也就包括十位左右到数十位二进制编码，换言之，每一位二进制编码的持续时间或者说位长不过2ms左右，频率只有500kz这个量级，要发射更远的距离必需通过载波，将这些信号调制到数十khz，用得最多的是38khz，大多数普通遥控器的载波频率是所用的陶瓷振荡器的振荡频率的1/12，最常用的陶瓷振荡器是455khz规格，故最常用的载波也就是455khz/12=37.9khz，简称38k载波。
此外还有480khz（40k）、440khz（37k）、432khz （36k）等规格，也有200k左右的载波，用于高速编码。
红外线接收器是一体化的组件，为了更有针对性地接收所需要的编码，就设计成以载波为中心频率的带通滤波器，只容许指定载波的信号通过。
显然这是多合一遥控器应该满足的第二个物理条件。
不过，家用电器多用38k，很多红外线接收器也能很好地接收频率相近的40k或36k的遥控编码。
3. 一个设备受控，除了满足上面提到的两个基本物理条件外，最重要的变化多种多样的当然应该是遥控器发出一串二进制编码信号了，这也是不同的遥控器不能相互通用的主要原因。
由于市场上出现成百上千的编码方式并存，并没有一个统一的国际标准，只有各芯片厂商事实上的标准，这也是模拟并替换各种原厂遥控器最大的难点。
随着技术的不断发展，很多公司开发家电设备的遥控子系统时还不采用通用的编码芯片，而是用通用的单片机随心所欲地自编一些编码，这就使通用遥控的问题更加复杂化了。
4. 采用同样的编码芯片，也不意味着可以通用，因为还有客户码。
客户码设计的最初本意就是为了不同的设备可以相互区分互不干扰。
最初芯片厂商会从全局考虑给不同的家电厂商安排不同的客户码以规范市场，例如录像机和电视机就用不同的设备码，给甲厂分配的设备码和乙厂分配的设备码就区分在不同的范围内。
5. 采用同样的编码芯片、同样的客户码下，也不能意味着一定可以通用，因为对命令码的分配与使用上，仍然是没有固定的模式可以遵循，遥控器编码芯片简单的支持数十种命令码，多的上千种，但遥控器往往只有数十个键，甚至只有几个键，如何从中选取这数十个键，这些键如何分配使用，不同的系统设计师都自搞一套，这样一来事情就更复杂化了。
设计需考虑的问题是如何“同化”不同遥控器发射信号之间的差异。
遥控编码方式涉及很多方面，首先是数字0和1的表示（调宽还是调相，脉宽和占空比）；其次是帧结构（引导码和结束码，客户码和命令码长度及发送方式）；再次是帧间结构（仅发一次还是反复多次，多帧交替发送，帧间间隔变化）；最后是载波频率，以38Khz居多，也有40Khz甚至200khz 等特殊载波。
设计相应电路和软件时对上述诸多因素加以分析、归纳，将编码特点用一串二进制位表示出来形成设备码，对应于一个具体的遥控器。
同一个设备码下也就是同一个遥控器不同的按键则用命令码来表示。
代码型遥控器用软件的方式对这些统一的编码进行解释，驱动一个个命令码按指定设备码格式加以“封装”，形成所需要的遥控信号，达到控制家电的目的。
二. 红外遥控器原理一般的红外遥控系统是由红外遥控信号发射器、红外遥控信号接收器和微控制器及其外围电路等三部分构成的。
遥控信号发射器用来产生遥控编码脉冲，驱动红外发射管输出红外遥控信号，遥控接收头完成对遥控信号的放大、检波、整形、解调出遥控编码脉冲。
遥控编码脉冲是一组组串行二进制码，对于一般的红外遥控系统，此串行码输入到微控制器，由其内部CPU完成对遥控指令解码，并执行相应的遥控功能。
在红外遥控系统中，解码的核心是CPU。
它接收解调出的串行二进制码，在内部根据本系统的遥控信号编码格式将串行码对应成遥控器上的按键。
显然，这种在CPU内部解码出的遥控指令是不便我们利用的，而且我们也不需要获取它。
我们只需利用一般红外遥控系统中的遥控发射器、遥控接收头，自行设计解码电路直接对遥控接收头解调出的遥控编码脉冲进行解码，就可以得到原始的按键信息。
1. 红外遥控编码目前应用中的各种红外遥控系统的原理都大同小异，区别只是在于各系统的信号编码格式不同。
红外遥控发射器组成了键扫描、编码、发射电路。
当按下遥控器上任一按键时，TC9012即产生一串脉冲编码。
遥控编码脉冲对40kHz载波进行脉冲幅度调制(PAM)后便形成遥控信号，经驱动电路由红外发射管发射出去。
红外遥控接收头接收到调制后的遥控信号，经前置放大、限幅放大、带通滤波、峰值检波和波形整形，从而解调出与输入遥控信号反相的遥控脉冲。
一次按键动作的遥控编码信息为32位串行二进制码。
对于二进制信号“0”，一个脉冲占1.2ms；对于二进制信号“1”，一个脉冲占2.4ms，而每一脉冲内低电平均为0.6ms。
从起始标志到32位编码脉冲发完大约需80ms，此后遥控信号维持高电平。
若按键未释放，则从起始标志起每隔108ms发出3个脉冲的重复标志。
在32位的编码脉冲中，前16位码不随按键的不同而变化，我们称之为用户码。
它是为了表示特定用户而设置的一个辨识标志，以区别不同机种和不同用户发射的遥控信号，防止误操作。
后16位码随着按键的不同而改变，我们就是要读取这16位按键编码，经解码得到按键键号，转而执行相应控制动作。
那么，不同的按键编码脉冲是怎样和遥控器上不同的按键一一对应的呢？我们借助于逻辑分析仪记录下来遥控器上每一个按键的编码脉冲序列，破译出了各按键的编码。
截取16位键码的8位（比如后8位）就可达到识别按键的目的。
当然，要加强遥控系统的抗干扰能力，还需接收全16位键码甚至16位用户码加以识别。
2. 红外遥控解码红外遥控接收头解调出的编码是串行二进制码，包含着遥控器按键信息。
但它还不便于CPU读取识别，因此需要先对这些串行二进制码进行解码。
下面所讲的红外遥控信号解码电路，它主要包括遥控编码脉冲串并转换电路与PLD解码电路。
遥控编码脉冲的串并转换如下所述:红外遥控接收头解调出的遥控编码脉冲经一非门反相后引入计数器4020的复位端(RST)，4020的脚10(CP)端引入1MHz计数脉冲。
遥控信号（已反相）中每一正脉冲到来时其高电平对4020复位，经过0.6ms遥控信号变为低电平，4020复位结束，开始以1MHz的频率计数，直到下一个正脉冲到来时为止。
二进制码“0”每一脉冲周期低电平时间为0.6ms，二进制码“1”每一脉冲周期低电平时间为1.8ms，4020的Q11端即可以区分二进制码“0”或“1”。
每一遥控编码正脉冲上升沿到来时，若Q11端为“1”，说明前一位遥控码为“1”；若Q11端为“0”，说明前一位遥控码为“0”。
将4020的Q11端作为74HCS9S的串行移位输入端(SER)，便可在每一个遥控编码脉冲上升沿到来时并在4020复位之前，将74HC595中的数据沿Q0到Q7方向依次移一位，且4020的Q11端数据移入74HC595的Q0端。
对于一组遥控编码脉冲，共有33次上升沿（包括起标志），而74HC595仅为8位移位寄存器，所以移位的最终结果，只有遥控编码脉冲的最后8位保留在74HC595中。
当一组遥控编码脉冲（反相后）来到时，其起始标志的上跳沿触发了双单稳74HC123的1B，在1Q上产生了一个宽度为120ms的正脉冲。
1Q同时又触发了74HC123的2B，在产生一个宽度为80ms的负脉冲，1Q和相与后作为锁存信号送至74HC595的RCLK端，即一组遥控编码脉冲到来80ms后，产生一个锁存信号。
此时74HC595已经移过了一组遥控码，芯片中保留的是最后8位遥控码，锁存信号将这最后8位遥控码锁存。
3. 红外遥控信号编码、发射原理所有红外遥控器的输出都是用编码后串行数据对38～40kHz的方波进行脉冲幅度调制而产生的。
如果直接对已调波进行测量，由于单片机的指令周期是微秒（μs）级，而已调波的脉宽只有20多μs，会产生很大的误差。
因此先要对已调波进行解调，对解调后的波形进行测量。
用遥控脉冲信号调制38kHz方波，然后将已调波放大，驱动红外发光二极管，就可以得到遥发射信号。
调制可用一个或门实现，38kHz方波可用8751的定时器T1产生。
有些遥控器的载频可能是40kHz，只须稍微加大发射功率仍然可用38kHz载频使其接收电路动作。
通常，红外遥控器是将遥控信号（二进制脉冲码）调制在38KHz的载波上，经缓冲放大后送至红外发光二极管，转化为红外信号发射出去的。
二进制脉冲码的形式有多种，其中最为常用的是PWM码（脉冲宽度调制码）和PPM码（脉冲位置调制码）。
前者以宽脉冲表示1，窄脉冲表示0。
后者脉冲宽度一样，但是码位的宽度不一样，码位宽的代表1，码位窄的代表0。
遥控编码脉冲信号（以PPM码为例）通常由引导码、系统码、系统反码、功能码、功能反码等信号组成。
引导码也叫起始码，由宽度为9ms的高电平和宽度为4.5ms的低电平组成（不同的遥控系统在高低电平的宽度上有一定区别），用来标志遥控编码脉冲信号的开始。
系统码也叫识别码，它用来指示遥控系统的种类，以区别其它遥控系统，防止各遥控系统的误动作。
功能码也叫指令码，它代表了相应的控制功能，接收机中的微控制器可根据功能码的数值去完成各种功能操作。
系统反码与功能反码分别是系统码与功能码的反码，反码的加入是为了能在接收端校对传输过程中是否产生差错。
为了提高抗干扰性能和降低电源消耗，将上述的遥控编码脉冲对频率为38KHz（周期为26.3us）的载波信号进行脉幅调制（PAM），再经缓冲放大后送到红外发光管，将遥控信号发射出去。
