综合管沟设计介绍
市政综合管沟工程设计概况

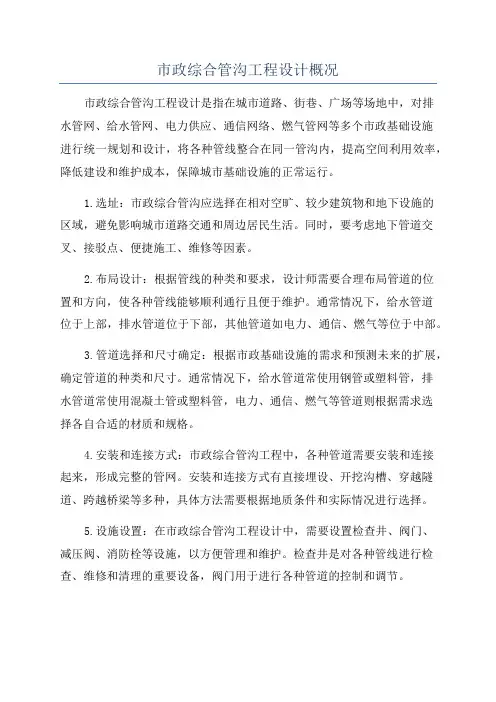

市政综合管沟工程设计概况市政综合管沟工程设计是指在城市道路、街巷、广场等场地中，对排水管网、给水管网、电力供应、通信网络、燃气管网等多个市政基础设施进行统一规划和设计，将各种管线整合在同一管沟内，提高空间利用效率，降低建设和维护成本，保障城市基础设施的正常运行。
1.选址：市政综合管沟应选择在相对空旷、较少建筑物和地下设施的区域，避免影响城市道路交通和周边居民生活。
同时，要考虑地下管道交叉、接驳点、便捷施工、维修等因素。
2.布局设计：根据管线的种类和要求，设计师需要合理布局管道的位置和方向，使各种管线能够顺利通行且便于维护。
通常情况下，给水管道位于上部，排水管道位于下部，其他管道如电力、通信、燃气等位于中部。
3.管道选择和尺寸确定：根据市政基础设施的需求和预测未来的扩展，确定管道的种类和尺寸。
通常情况下，给水管道常使用钢管或塑料管，排水管道常使用混凝土管或塑料管，电力、通信、燃气等管道则根据需求选择各自合适的材质和规格。
4.安装和连接方式：市政综合管沟工程中，各种管道需要安装和连接起来，形成完整的管网。
安装和连接方式有直接埋设、开挖沟槽、穿越隧道、跨越桥梁等多种，具体方法需要根据地质条件和实际情况进行选择。
5.设施设置：在市政综合管沟工程设计中，需要设置检查井、阀门、减压阀、消防栓等设施，以方便管理和维护。
检查井是对各种管线进行检查、维修和清理的重要设备，阀门用于进行各种管道的控制和调节。
6.管沟保护措施：市政综合管沟的设计应考虑到地下水位、土壤条件、地震地质等因素，采取合适的保护措施，以确保管道的安全运行。
如设置排水系统、加固管道支撑结构等。
市政综合管沟工程设计的目标是提高城市管网的协同效应，降低管线敷设和运行的成本，减轻对城市地表的影响，提高城市基础设施的稳定性和可靠性。
通过市政综合管沟的设计，可以提高城市交通的通行能力，提升城市形象，为城市的可持续发展提供保障。
综合管沟介绍及案例
一、综合管沟简介1.综合管沟的设置及断面尺寸的确定1.1综合管沟的设置城市综合管沟，又称共同沟，是指将设置在地面、地下或架空的各类公用管线集中容纳于一体，并留有供检修人员行走通道的隧道结构。
即在城市地下建造一个隧道空间，将市政、电力、通讯、热力、给排水等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理，彻底改变以往各个管道各自建设、各自管理的零乱局面。
综合管沟一般设置在交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段；不宜开挖路面的路段；广场或主要道路的交叉处；需同时敷设两种以上工程管线及多回路电缆的道路；道路与铁路或河流的交叉处；道路宽度难以满足直埋敷设多种管线的路段。
我院认为，城市道路下综合管沟干线要求路宽不小于30米，支线要求人行道路宽4米以上。
综合管沟内一般敷设通信电缆管线、低压配电电缆管线、给水管线、热力管线、雨污水排水管线。
综合管沟内相互免干扰的工程管线可设置在管沟的同一个小室；相互有干扰的工程管线应分别设在管沟的不同小室。
通信电缆管线与高压输电电缆管线必须分开设置；给水管线与排水管线可在综合管沟一侧布置，排水管线应布置在综合管沟的底部。
工程管线干线综合管沟的敷设，应设置在机动车道下面，其覆土深度应根据道路施工、行车荷载和综合管沟的结构强度以及当地的冰冻深度等因素综合确定；敷设工程管线支线的综合管沟，应设置在人行道或非机动车道下，其埋设深度应根据综合管沟的结构强度以及当地的冰冻深度等因素综合确定。
1.2 断面尺寸的确定在确定综合管沟断面尺寸时，首先应确定设置在此段管沟内管线的种类、数量，然后根据管线种类、管径大小、管线坡度要求、管理便利等因素来布置。
原则上应尽可能地把同性质的管线布置在同一侧；当管线种类较多时应把电缆、控制、通信线路设在上侧；横穿管廊的管线应尽量走高处，以不妨碍管沟内通行为准；管线之间的上下间距及左右间距应满足规范要求；当断面受限制不可能加大而管线又太多布置不开时，可将小口径管线并列布置，中间留出一定的人行通道宽度。
综合管沟工程施工组织设计
第一章、编制依据1、刘庄场地室外沟的施工图纸。
2、我公司以往类似工程的施工经验。
第二章、编制原则1、满足施工规范要求的原则。
在编制施工组织设计时,严格按照工程施工规范的规定，统一标准，规范编制。
2、遵循设计图纸和施工质量验收标准的原则。
在编写主要单项工程的施工方法和技术措施时，严格按设计要求,并执行现行施工规范和质量验收标准,科学组织施工，确保工程质量。
3、坚持实事求是的原则。
在制定施工方案时,坚持科学组织，统筹安排，保证重点，均衡生产，确保高速度、高质量、高效益地完成本工程的施工。
4、坚持施工中严格管理的原则。
在施工过程中，从加强基础管理入手，确保工程安全、质量、进度、职业健康安全和环境保护等方面能够得到有效控制。
第三章、工程概况:本工程为刘庄场地建设项目中的室外管沟工程。
主沟净宽1。
5米，净高1.5米，为钢筋混凝土地沟,现浇钢筋混凝土加重沟盖板，覆土0.8米.支沟净宽1。
2米，净高0.8米，为砖砌地沟，现浇钢筋混凝土盖板，覆土0.4米.第四章、施工准备工作1、施工人员准备接到施工图纸后，我们立即组建了以项目经理李慧军为首的施工项目经理部，项目部组织机构见下表。
同时对工人进行培训教育.寺河矿刘庄场地综合管沟工程项目部组织机构2、尽快着手准备材料，并根据施工需要陆续进场.3、施工现场准备我单位将对施工现场进行总体布置，并根据施工需要，搭设各种临建设施。
第五章、主要工程项目的施工方案（一)、施工总体部署为保证4月底刘庄场地一期工程交付使用，我项目部决定，先施工东西主道路下的主沟，后施工其他主沟及支沟，分段施工。
施工中积极配合场地电缆沟、场地污水管道以及场地道路施工。
各分段地沟施工工艺流程如下:施工放线基础开挖土方基底原土打夯基础混凝土垫层钢筋混凝土（素混凝土）底板钢筋混凝土墙体(砖墙体砌筑）混凝土压顶沟内抹灰现浇混凝土沟盖板沟两侧回填土钢筋混凝土地沟施工时，预埋好管道托架的预埋件;砖砌地沟施工时，直接预埋好管道托架.（二)、土方开挖工程1、采用反铲挖机挖土，自卸汽车运土,挖出土方除预留沟两侧回填土外，其余全部运出场外。
城镇道路综合管沟设计
城镇道路综合管沟设计摘要综合管沟管道敷设方式近几年越来多在我国工程建设中得到应用。
本文结合工作中的实例，对综合管沟设计内容进行简要介绍，为综合管沟在城市道路中的应用提供参考。
关键词综合管沟；设计；实例目前，市政管线的敷设方式主要有三种：直埋敷设、综合管沟和架空敷设。
由于架空线路占用地面以上的城市空间，对城市景观破坏较大，同时管线设施运营的安全性也较差，所以大中城市新建工程市政管线的敷设一般不再架空。
随着市政管道的逐步增多和管径的逐步加大，道路下的空间越来越拥挤，同时随着轨道交通的建设，市政管道直埋敷设在城镇道路下空间非常有限，管道间安全净距不能得到保障，存在很大的安全隐患，在这种情况下，综合管沟管道敷设方式越来越引起人们的重视和应用。
本文结合工作中的实例简要介绍下城市综合管沟的设计成果和经验。
1 综合管沟的概况综合管沟就是在城市地下建造一个隧道空间，将市政管线（如：电力、通信、燃气、热力、给排水等）敷设在这一空间内，同时需配备专门的检修口、吊装口及监测系统。
综合管沟是目前大城市中普遍采用的一种管道敷设方式，是一种集约度高、科学性强的城市综合管线工程。
它不经能较好地解决了城市发展过程中的道路反复刨掘问题，解决了城市上空线路“蛛网”密布现象，同时也解决了地下有限空间内敷设较多管道的问题；是实现城市基础设施功能集聚、创造和谐的城市生态环境的有效途径之一。
2 综合管沟设计原则1）管沟设计应依据城市用地规划、基础设施规划以及城市设计等相关各种规划，要与城市社会和经济发展相适应；2）管沟设计要与道路横断面布置和各种管线设计方案相协调；3）在保证管沟安全运营和管理的基础，结合各种管线特点制订纳入综合管沟工程的管线；4）管沟横断面布置不仅要紧凑，同时还要考虑远期管线的扩容；5）综合管沟应考虑各类管线分支、维修人员和设备材料进出的特殊构造接口；6）综合管沟要设置供配电、通风、给排水、照明、防火、防灾、报警系统等配套安全管理设施系统。
综合管沟设计说明

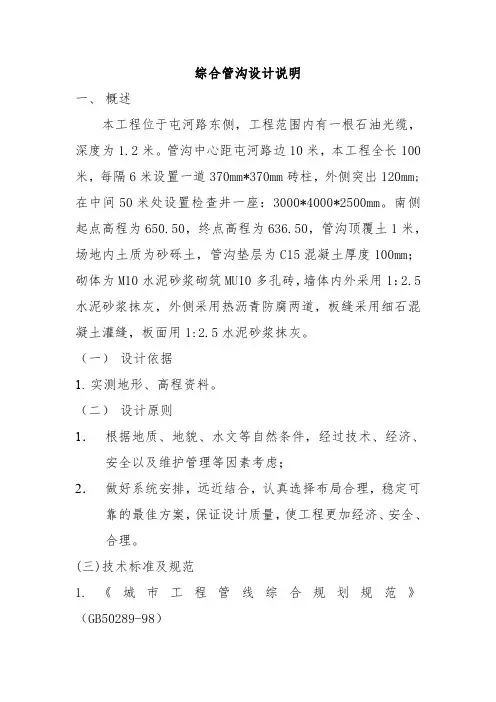

综合管沟设计说明一、概述本工程位于屯河路东侧，工程范围内有一根石油光缆，深度为1.2米。
管沟中心距屯河路边10米，本工程全长100米，每隔6米设置一道370mm*370mm砖柱，外侧突出120mm;在中间50米处设置检查井一座：3000*4000*2500mm。
南侧起点高程为650.50，终点高程为636.50，管沟顶覆土1米，场地内土质为砂砾土，管沟垫层为C15混凝土厚度100mm；砌体为M10水泥砂浆砌筑MU10多孔砖，墙体内外采用1：2.5水泥砂浆抹灰，外侧采用热沥青防腐两道，板缝采用细石混凝土灌缝，板面用1:2.5水泥砂浆抹灰。
（一）设计依据1.实测地形、高程资料。
（二）设计原则1．根据地质、地貌、水文等自然条件，经过技术、经济、安全以及维护管理等因素考虑；2．做好系统安排，远近结合，认真选择布局合理，稳定可靠的最佳方案，保证设计质量，使工程更加经济、安全、合理。
(三)技术标准及规范1.《城市工程管线综合规划规范》（GB50289-98）2．《综合管沟设计与施工》二、综合管沟工程设计1．平面位置：设计综合管沟设于道路边线以东10米的非机动车道下。
2．综合管沟长度、断面和结构形式综合管沟设计桩号采用道路设计桩号，便于施工控制。
综合管沟设计起点为K0+000终点K0+100。
总长度为100米。
设计纵坡位1.4%。
综合管沟断面见图，管沟内放入了热力管、给水管。
综合管沟主沟设计宽度为2米，设计高度为2.5米，人行通道为0.8米宽。
在管沟两侧的内壁上预埋钢板，以便于管沟内管线支架安装。
管沟顶板采用C30钢筋混凝土预制板，侧墙采用多孔砖砌筑。
管沟底部铺设100mm的C15的素混凝土垫层。
3．排水设计：检查井内设置集水坑。
集水坑尺寸为500*500*500mm，采用实心砖砌筑。
井底设置2%的排水坡，坡向集水坑。
4．照明设计：每隔10m设置一盏60W的检修灯，引自路灯箱式变压器，电缆采用VV22-0.6/1KV-3x2.5电缆，穿PVC管沿管沟顶敷设。
综合管沟设计介绍
机
自
械
然
通
通
风
风
口
口
3.4附属工程设计
5、排水沟、集水坑 排水沟：用于输送管沟内运行管道的跑、冒、滴、漏至集水坑。 集水坑：用于输送和收集沟内检修时泄水，通过自流或压力排至室外。在每个防火
分区的低点处设置集水坑，一般按不小于2m3的有效容积设计，长×宽一般设计 为1.2×1.2m，深度应大于1.6m。由于潜水泵更换方便，可库房备用，以减小土 建规模。
d.《电力工程电缆设计规范》（GB 50217-2007）
e.《采暖通风与空气调节设计规范》（GB 50019-2003）
f.《01S305小型潜水排污泵选用及安装》
g.《03S402室内管道支架及吊架》
h.《02S404防水套管》
3.3综合管沟平纵横
1、平面 综合管沟平面线形与道路平面线形一致，应考虑与现状或规划建筑物（构筑
3、相关要求 a.敷设的供电电缆采用阻燃型电缆 b.通信电缆尽量采用光缆 c.潜水泵采用高效节能产品，以保证其使用寿命 d.通风设备采用能耗低、噪音低的环保型设备
青岛市市政工程设计研究院
三、设计注意事项以及安全措施
（1）管理和维修人员进入管沟工作前，应进行安全问题系统培训，明确火灾时的逃 生路线以及防排烟设备的控制方式和手动控制按钮位置等安全措施。
• 综合管沟类型
• 综合管沟适用范围
根据《城市工程管线综合规划规范(GB50289-98)》和《城市综合管廊工程技 术规范(征求意见稿)》：
二、综合管沟优缺点
• 综合管沟和直埋敷设的比较
敷设 方式
直埋
综合管沟
现代化 程度
低
高
管线使用寿命
短 长
综合管沟工程简介
6.3.3 入沟管线的选择
6.3.4
管廊实景及纵断
纵断与道路纵断一致，以减 少土方量。在纵坡变化处满足管线 折角的需要。在穿越路口处，采取 局部下卧或上穿的措施避让重力流 管线。 依据各专业规划确定管线容量， 确定横断面尺寸。设计管沟断面由 管线安装空间和检修通行空间组成， 检修通行空间要保证人员正常通行， 同时满足管径最大的管道和管件具 备更换的操作空间。 管沟箱室内敷设有高低压强电电 缆、给水管道、蒸汽热力管道、热 水热力管道、通信有线电视交通信 号等弱电电缆和预留工业管道。
青岛市于2008年9月份开始编 制高新技术产业开发区综合管沟规 划。开发区占地面积63.44平方公 里，规划期末建成综合管沟81公里， 管沟分为主干沟，次干沟和支沟， 主要布置电力、电讯、给水、再生 水和供热等管线，并为远期预留空 间。其中主干沟4条，宽5.7米，高 3米，总长约18公里。次干沟4条， 宽3.6米，高3.6米，长度约17.2公 里。支沟17条，宽3米，高3米， 长度约38.7公里。 左图示意。 高新区综合管沟规划布局
3）中国大陆
共同沟 综合管廊
2、综合管沟的类型
缆线型综合管沟 支线型综合管沟
干线型综合管沟
干、支线混和 型综合管沟
3、综合管沟建设的必要性
3.1 城市地下空间开发利用的需要
综合管沟
综合管沟
3.2 保证城市地下管线安全运营的需要
3.3 城市消除“拉链路”，保障交通通畅的需要
3.4 城市环境建设的需要
台湾省
制定共同管道法
制定共同管道法实施细则
制定共同管道建设及管理经费分摊办法
在综合管沟建设中，政府起推动作用。在主要城市都成立了共同 管道管理署，负责共同管道的规划、建设、资金筹措及共同管道的 执法管理。
综合管沟施工组织设计
综合管沟施工组织设计一、项目概述为了顺利进行综合管沟施工，达到工程质量要求，保证工程进度和安全，必须进行综合管沟施工组织设计。
本项目是在城市规划建设中进行的地下综合管沟施工，主要包括雨水、污水、供水、燃气等多个管线的敷设，总工期为6个月。
二、组织机构1.项目经理项目经理是整个施工项目的核心人物，负责项目的整体策划、组织与控制。
项目经理需要有丰富的施工经验和管理能力，能够协调各个工种之间的关系，解决施工中出现的问题。
2.技术负责人技术负责人是整个施工项目的技术专家，负责制定施工方案和技术要求，对施工过程进行技术指导和质量控制。
3.施工班组施工班组是综合管沟施工的主体，包括管道铺设班组、挖掘班组、焊接班组、检测班组等。
每个班组负责特定的工作内容，需要有一定的专业知识和技能。
4.监理单位监理单位是对施工过程进行监督和管理的第三方机构，负责监督施工的合理性、合规性和质量要求的达标情况。
5.安全人员安全人员负责施工过程中的安全管理和事故预防工作，包括责任区域的安全巡检、施工人员的安全教育和安全事故的处理等。
三、施工方案1.前期准备工作组织项目经理、技术负责人和监理单位对施工区域进行详细勘察，确定土质情况和地下管线的布局。
同时，制定施工计划和施工方案，包括挖掘、敷设、焊接、回填等具体工序和标准。
2.施工流程（1）挖掘工程：按照设计要求进行土方开挖，注意安全和环境保护。
根据土质情况和管线的敷设要求，选择合适的施工设备和施工方法，确保开挖工作的质量和进度。
（2）管道敷设：确定好管道的敷设位置和坡度，使用合适的工器具进行铺设。
注意保护管道，防止损坏，并进行相应的固定和支撑。
（3）焊接工程：根据管道设计要求进行焊接工作。
保证焊接质量，进行相关的无损检测。
（4）检测工程：进行管道的水压试验和泄漏检测，确保管道的质量符合要求。
（5）回填工程：完成管道敷设和检测后，进行回填工作，并进行相应的压实。
3.施工技术措施（1）严格按照施工方案进行施工，不轻易改变原设计，确保施工质量和进度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）检查口兼做火灾逃生出口，应确保检查口盖可以从内部轻易打开，外部可以防 盗。
青岛市市政工程设计研究院
小 大
责任 权属
易分
不易分
• 高新区使用综合管沟的优势
1）在管线建设条件方面，项目周边为盐田； 2）在沿线地质条件方面，具有典型的滨海软土特征，具有腐蚀性； 3）在对道路交通影响方面，近期该区域刚开始发展，避免了多次直埋管线对交通和
出行造成影响。
三、综合管沟主要设计内容
• 入沟管线选择 • 相关基础资料 • 综合管沟平纵横 • 附属工程设计 • 重要节点设计 • 其他相关设计
每个风口处设电动防烟防火调节阀，平时常开，一般选用自然通风与机械通风 相结合的方式。 日常通风时，风机低速运行，满足通风要求，根据管沟内温度自动启停该区风机， 当沟内温度超过40℃时，开启风机进行沟内通风，低于27℃时，关闭风机，且 日常运行时管沟换气次数不小于2~4次/h。管理和维修人员进入管沟工作前， 风机高速运行，在确定温度、含氧量、有毒气体等因素均满足工作要求后，方 可进入沟内，且施工时，应采取措施确保消防和通风安全。
物）的平面位置相协调。如遇有桥梁墩柱处，需在平面采取避让措施。 对于曲线段，可将综合管沟划分为直折沟，但应考虑其转折角必须符合 各类管线平面弯折角要求，以使管线敷设、安装方便。为减小管道运行 中的水头损失，建议尽量控制折角小于45d，结合管道安装设计。
3.3综合管沟平纵横
2、最小覆土 综合管沟最小覆土应考虑雨水支管、燃气管线（支管）等自综合管沟上方穿越的
3、相关要求 a.敷设的供电电缆采用阻燃型电缆 b.通信电缆尽量采用光缆 c.潜水泵采用高效节能产品，以保证其使用寿命 d.通风设备采用能耗低、噪音低的环保型设备
青岛市市政工程设计研究院
三、设计注意事项以及安全措施
（1）管理和维修人员进入管沟工作前，应进行安全问题系统培训，明确火灾时的逃 生路线以及防排烟设备的控制方式和手动控制按钮位置等安全措施。
距为200m；《城市热力网设计规范》中：“安装孔宽度不应小于0.6m，且应大 于管沟内最大一根管道的外径加0.1m，其长度应保证6m长的管子进入管沟。 ” 因此，投料口长度为7m，宽度根据管径确定。
3.4附属工程设计
4、通风口 为保证沟内的正常温度和新鲜风量，每个防火分区两端分别设置进风口和排风口。
3.1入沟管线选择
• 管线敷设方式的选择 区域管线综合规划—管沟系统方面 前期阶段论证—管沟与直埋比较
青岛高新区主次干道管线综合规划--综合管沟布局
2010年世博会管沟布局
青岛市市政工程设计研究院
3.1入沟管线选择
电力电缆 通信电缆 给水管线 供热管线 排水管线 燃气管线
具有可变形、灵活布置、 不易受到断面变化限制、
3.3综合管沟平纵横
• 电力线缆支架间距按照 规范统一定为0.3m
• 其他间距管线及其附件 的安装、维修等功能
• 根据供热管道要求，通 道不小于最大管径两侧 各10cm；同时满足电缆 隧道要求，不得小于1m。
3.3综合管沟平纵横
4、横断面 为集约化利用管沟空间，多层布设。一般将大管径管道置于底层，线缆置于顶层，
d.《电力工程电缆设计规范》（GB 50217-2007）
e.《采暖通风与空气调节设计规范》（GB 50019-2003）
f.《01S305小型潜水排污泵选用及安装》
g.《03S402室内管道支架及吊架》
h.《02S404防水套管》
Hale Waihona Puke 3.3综合管沟平纵横1、平面 综合管沟平面线形与道路平面线形一致，应考虑与现状或规划建筑物（构筑
• 综合管沟类型
• 综合管沟适用范围
根据《城市工程管线综合规划规范(GB50289-98)》和《城市综合管廊工程技 术规范(征求意见稿)》：
二、综合管沟优缺点
• 综合管沟和直埋敷设的比较
敷设 方式
直埋
综合管沟
现代化 程度
低
高
管线使用寿命
短 长
维修 养护
麻烦
便捷
运行 费用
低
高
工程 造价
低
高
施工难度
感谢下 载
穿墙防水构造的做法。
3.6其他相关设计
2、预埋件 为避免管线安装时对结构本体以及防水层造成破坏，因此，在进行土建工程实施过
程中预留预埋件。结合工艺设计，施工中在相应位置预留预埋件，未安装前需采 取防腐保护等措施。
3.6其他相关设计
2、预埋件
3.6其他相关设计
2、预埋件
青岛市市政工程设计研究院
3.6其他相关设计
若超过10%，需在 人员通道部位设防 滑地坪或台阶
青岛市市政工程设计研究院
3.3综合管沟平纵横
4、横断面 依据各专业规划确定的管线容量，从而确定横断面尺寸。综合管沟断面由管线安
装空间和检修通行空间组成。其中管线安装空间由管线容量以及其附件决定， 该空间是不可压缩的。检修通行空间是保证人员正常通行，同时满足管径最大 的管道和管件具备更换的操作空间。
方主管部门要求，电力沟人孔最大间距不宜大于75m，出入口直径按Φ800mm设 计。《城市热力网设计规范》：“通行管沟应设事故人孔。设有蒸汽管道的通 行管沟，事故人孔间距不应大于100m；热水管道的通行管沟，事故人孔间距不 应大于400m。”
60m
67m
63m
3.4附属工程设计
3、投料口 为方便管沟内材料进出，需设置投料口，按照每个防火分区不少于一个，一般间
随时穿缆的优点
可克服漏水问题，避免 爆管引起的交通问题
增加维护管理 成本，地方要 求不允许入沟
增加管沟埋深，产生有毒、 易爆气体，投资增大
延长管道使用寿命，避 免管线扩容引起的问题
预留管线
考虑为产业用地预留
青岛市市政工程设计研究院
3.1入沟管线选择
3.2相关基础资料
1、相关图纸 a.道路设计图 b.批复的管线综合规划图 c.现状地形图 d.地勘资料
综合管沟设计介绍
——工艺设计
主要内容
一、综合管沟定义 二、综合管沟的优缺点 三、综合管沟的主要设计内容 四、设计注意事项以及安全措施
一、综合管沟定义
• 综合管沟
所谓综合管沟，就是地下城市管道综合走廊，即在城市地下建造一个隧道空 间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设 有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一 建设和管理。
3.4附属工程设计
6、照明、动力系统
3.4附属工程设计
7、监控、报警系统
3.4附属工程设计
8、标志、标识系统
3.5重要节点设计
综合管沟的节点处理是设计及施工的重点，某种意义上的管线立交。 与道路相交口以及间隔一定距离（考虑道路间地块的需求，约200米）设置出线井，
将各种管线进行衔接，以发挥管线网络系统的功能。出线井的形式需结合现状地 下管线及障碍物的覆土厚度，决定出线形式和断面。
各市政(公用设施)管线对道路依存程度极高，且近年人们生活品质的提高， 使得地下管线需求扩充迫切。传统的直埋敷设方式难以满足需求，超量 的地下管线未进行规划，同时十字路口处错综复杂，从而造成施工期间， 断水断电等，对生活产生相当大的干扰。为此有必要考虑于重要路段设 置综合管沟，供各管线单位使用。
综合管沟代表着市政管线建设和发展的方向，是未来城市发展的必然趋势。 其开发与建设对城市基础建设起着至关重要的作用，是一次涉及到大系 统、大投资的决策行为，具有不可逆性。
其余管道置于中间层。
青岛市市政工程设计研究院
3.4附属工程设计
1、防火分区 划分防火分区对于控制火灾的蔓延具有十分重要的意义，但是，由于没有相应的
设计规范，地下综合管沟防火分区如何划分，尚无章可循。 《建筑设计防火规范》、《人民防空工程设计防火规范》及《电力工程电缆设计
规范》相关规定，借鉴其它地下综合管沟经验，可将每个防火分区面积控制在 2000m2左右，其长度不宜超过200m。应根据道路交叉路口的位置、支沟的设置 情况等因素进行综合考虑，尽量使各防火分区均等，防火分区两端设置防火墙。
《城市综合管廊工程技术规范(征求意见稿)》 《世博会园区综合管沟建设标准(地方标准)》 《共同沟设计指针》（日本） 《共同管道工程》（台湾）
2、相关规范、图集
a.《室外给水设计规范》（GB 50013-2006）
b.《城市工程管线综合规划规范》（GB 50289-98）
c.《城市热力网设计规范》（CJJ 34—2002）
机
自
械
然
通
通
风
风
口
口
3.4附属工程设计
5、排水沟、集水坑 排水沟：用于输送管沟内运行管道的跑、冒、滴、漏至集水坑。 集水坑：用于输送和收集沟内检修时泄水，通过自流或压力排至室外。在每个防火
分区的低点处设置集水坑，一般按不小于2m3的有效容积设计，长×宽一般设计 为1.2×1.2m，深度应大于1.6m。由于潜水泵更换方便，可库房备用，以减小土 建规模。
3.4附属工程设计
1、防火分区 综合管廊内每隔200m应设置防火墙、甲级防火门、阻火包等进行防火分隔。在综
合管廊的人员出入口处，应设置手提式灭火器、黄沙箱等一般灭火器材。
3.4附属工程设计
2、孔口种类
检查孔 投料口
预留支沟
集水坑
防火墙及自然通风口 防火分区
防火墙及机械通风口
3.4附属工程设计
2、检查孔 为便于管沟内管线的维护管理，需每隔一定距离布置检查孔。根据电力规范和地
