配电室照明灯具安装
钢结构工程-灯具、开关、插座安装
钢结构工程-灯具、开关、插座安装本工程优先考虑选用高效节能型灯具（要求具有“3C”认证标志的产品），以遵循“绿色照明”工程原则，所有荧光灯采用节能型整流器。
消防控制室、消防水泵、消防电梯、防排烟机房、配电室和自备发电机房等场所的照明100%为应急照明，展览厅、观众厅、光控室、声控室等场所的照明不少于50%为应急照明，其他公共场所应急照明一般按正常照明的15%设置。
应急照明配电系统由市电及柴油发电机分两路供电，在末端设ATS自动切换装置。
1）、施工顺序施工准备→清理接线盒→灯具支吊架制作安装→检查灯具→灯具安装→开关、插座接线→开关、插座安装→通电试亮本工程不包括智能照明系统和门厅等区域灯具、开关、插座的安装。
灯具安装时必须和土建单位密切配合，预留灯具位置，合理布置，并画出详细布置图。
2）、施工准备会同业主代表及工艺专业确定灯具和开关、插座安装的具体位置；根据已确定好的安装具体位置确定安装支、吊架的型式、安装位置；检查所有灯具和开关、插座的技术文件及合格证是否齐全；安装前的外观检查：灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。
外壳及各零部件应完整无损。
各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。
安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。
施工机具配备齐全，己对各班组进行过技术交底。
3）、施工方法a、测量定位依设计文件技术要求和施工规范、验收标准要求，对各种灯具、开关、插座位置进行测量定位，并核对所有的灯型、开关、插座的型号及容量。
测量定位过程中请监理工程师来现场检查确认是否符合标准要求。
b、灯具安装本工程各种规格型号的灯具，根据灯具的形式及安装部位的不同，按设计图和批准的方式予以牢固的支撑，灯具的安装方式共分为以下几种: 嵌入式安装、吸顶安装等。
灯具检查：灯具的型号规格符合设计要求，各种标志灯的指示方向正确无误，应急灯必须灵敏可靠。
电气设备及其灯具安装工艺标准
一、电气工程施工方案施工方法：（1）. 电气配管：施工工艺：预制加工→测定盒、箱位置→固定盒、箱→管路连接→焊跨接线→管路固定→箱、线盒、管路保护电线管敷设A、认真熟悉工程图纸，将强弱电、消防、综合布线等项目统筹考虑，确定管线的数量、走向、位置，箱、盒定位要准确。
B、配合土建留洞槽，在现浇砼楼板、墙内的暗配管敷设时，必须有专业电气人员配合预埋或预留，由专业质检员与监理、甲方检验后，方可浇灌砼。
C、电线管进入各种照明器具、箱（盒）。
管口露出箱（盒）5mm，管口必须齐平。
D、注意成品保护。
管子进入箱（盒）内要堵塞严密，以防进入异物堵塞管路。
（2）管内穿线：施工顺序：扫管→穿带线→管口带护口→导管与带线绑扎→放线与断线→导线连接→导线搪锡→导线包扎→导线绝缘电阻摇测管内穿线及导线连接：A、在穿线前应清扫管路，在管端戴好护帽，方可进行穿线。
穿入管中的导线不能有接头和扭曲。
穿线后应做绝缘测试，并做好记录。
B、导线穿管后，在导线出口处，应装护线套保护导线。
不同回路的导线不得穿在同一根管内，相线统一使用红、黄、绿色，零线为淡蓝色，地线为黄绿双色线且截面不得小于2.5mm2。
（3)开关、插座安装A、安装高度与设计相符B、成排安装高度的开关、插座高度差不大于2㎜，同一室内要求同高度的误差不大于2㎜。
C、安装开关的面板应端正、严密并与墙面平D、落地插座用安全型插座E、接地（PE）和接零（N）线在插座间不能串联连接F、插座的接线方法：右火左零上地线（4)动力照明配电箱安装A、配电箱位置正确，部件齐全，箱体开孔与导管管径适配。
暗装配电箱箱盖紧贴墙面，箱涂层完整。
B、配电箱安装垂直度允许偏差为1.5‰C、配电箱内配线整齐，无铰接现象，导线连接紧密，不伤芯线，不断股。
垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于两根，防松垫圈等零件齐全。
D、配电箱内开关动作灵活可靠。
E、配电箱内分别设置零线和保护接地线汇流排，零线（N）和保护地线（PEN）经汇流排配出。
照明灯具安装施工方案资料
照明灯具安装施工方案资料一、前言照明灯具在现代社会中扮演着至关重要的角色，它不仅提供了光线照明功能，还能够影响整个空间的氛围和舒适度。
因此，照明灯具的安装施工必须谨慎并按照一定的方案进行。
二、施工准备在进行照明灯具安装施工之前，需要做好以下准备工作： 1. 确认照明灯具的种类、数量和规格； 2. 准备所需的施工工具和材料，包括螺丝刀、电钻、螺丝、导线等； 3. 安排好施工人员并分配各自的任务。
三、安装步骤1. 施工区域准备在进行具体的安装工作之前，需要清理和整理好照明灯具安装的区域，确保没有障碍物和安全隐患。
2. 安装支架根据照明灯具的种类和重量，选择合适的支架进行安装。
支架的牢固性直接关系到照明灯具的安全性。
3. 连接导线根据照明灯具的电路原理图，正确连接导线，确保电路连接正确无误，以避免短路或漏电等安全问题。
4. 安装照明灯具根据照明灯具的安装说明，将其安装在支架上，并进行固定，确保照明灯具稳固可靠。
5. 调试和检查安装完成后，对照明灯具进行通电测试和检查，确保其亮度和照明效果符合要求。
四、安全注意事项在进行照明灯具安装施工过程中，需要注意以下安全事项： 1. 施工人员需佩戴好安全帽、手套等个人防护用品； 2. 施工现场需保持通风良好，避免产生有害气体； 3. 操作电器时要注意避免触电，确保安全操作。
五、收尾工作当照明灯具安装工作完成后，需对现场进行清理整理，清除施工过程中产生的垃圾和杂物，确保施工区域整洁。
结语照明灯具的安装施工需要经过细致的策划和严谨的执行，只有如此才能确保照明灯具的安全和稳定运行。
希望本文提供的照明灯具安装施工方案资料能为相关工作者提供一定的帮助和指导，实现高效、安全的施工作业。
照明灯具、开关插座施工方案
照明灯具、开关插座安装工程施工方案一、编制依据1、建筑电气专业提供施工图2、图纸会审及设计交底记录3、建筑电气设计规范4、建筑工程施工质量验收规范《GB-5002-303》二、工程概况本工程为大同市艺术学校宿舍楼，建筑面积19646.58 m2，建筑高度m，分为地下一层和地上六层，结构类型为钢筋混凝土框架结构。
本工程采用节能光源高效灯具，在各疏散走道及安全出口设有消防疏散指示标志；在各楼梯间、安全出口及疏散走道、配电室、电气竖井灯处设有应急照明。
疏散指示标志、安全出口及重点部位灯具内设蓄电池连续供电时间大于30min 。
开关主要为；单、双、三联单控开关；插座为：单向二、三孔安全型插座盒三相安全型插座。
三、工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。
施工过程中由于施工环境、作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。
2、工期及进度目标主体配合阶段，密切配合土建施工，紧跟土建施工进度，施工中依据设计图准确无误的确定预埋盒的位置。
根据施工进度要求，及时绘制施工图，并提出加工计划，在确保工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效，尽可能赢得工期。
四、施工准备1、技术准备⑴已做好图纸会审及设计交底。
⑵根据施工图纸及设计交底编制施工方案，进行技术环境安全交底。
⑶组织施工劳务队进行图纸技术交底。
2、材料准备⑴各种灯具、准也灯具和开关插座应有检验报告、出厂合格证及安全认证标志。
⑵照明灯具使用的导线，其电压等级不得低于交流500V，其最小线芯界面应符合设计和规范要求。
⑶灯具所使用光源的功率应符合设计和规范要求。
⑷使用其他辅材，如：膨胀螺栓、塑料胀管、安全性压线帽、焊锡、绝缘胶布等均应符合相关质量要求。
⑸疏散照明配线采用NH型电线、电缆，其绝缘强度不低于750V。
应急照明灯具安装规范与注意事项
应急照明灯具安装规范与注意事项应急照明灯具安装规范与注意事项如下：1、中国的工业企业建筑标准规定，主要通道疏散照明的照度不低于0.5lx，防火规范要求疏散走道长度超过20m的走道内应设置火灾事故照明，最低照度不低于0.5lx。
但实际上差别很大，因为工业建筑标准使用的是平均照度，而且是主要通道，并不要求全部。
根据中国的实际情况，参照CLE及英国的规定，建议至少应做到在疏散走道地面中心线上产生的平均照度不低于0.5lx，并注意保持较好的均匀度。
2、安全照明和备用照明的照度，工业企业标准规定不得低于一般照明的5%和10%，这是通用原则，具体问题还应区别对待。
3、在某些特定场合和重要的公共场所的照度需要提高比如国际会议中心、国际比赛体育馆等、还有消防指挥中心等场所，应保持和正常照明相同的照度;4、某些场所的备用和安全照明，如消防控制室、发电机房、配电站等。
主要是保证操作部位和工作所需要的照度，可以不要求整个房间或场所达到规定的均匀度。
5、当正常照明发生故障后接通应急照明的时间，称应急照明的转换时间，它是选择应急照明灯具的一个重要参数。
上图中的灯具为——防爆LED照明灯QC-FB004-B-Ⅰ（也可以作为应急照明用）(1)疏散照明转换时间，不应大于15s，这是考虑了适应应急发电机自启动条件，如使用其他应急电源，应争取更短。
(2)安全照明转换时间不宜大于0.5s，因为涉及人身安全，要求比较高。
应急电源只能使用电网线路自动转换或者采用蓄电池。
(3)备用照明转换时间不应大于15s。
对于有爆炸危险的生产场所等，应视生产工艺特点，按需要确定用更短的时间。
6、疏散照明连续供电时间，不应小于30min。
主要应考虑发生火灾或者其他灾难时，人员的疏散、在建筑物内搜寻人员、救援等所需要的时间。
对于超高层建筑、规模特别大的多层建筑、大型医院等，应考虑更长的持续时间，如45，60，90min。
7、安全照明和备用照明连续供电时间，应视生产或工作的特点及持续时间长短确定。

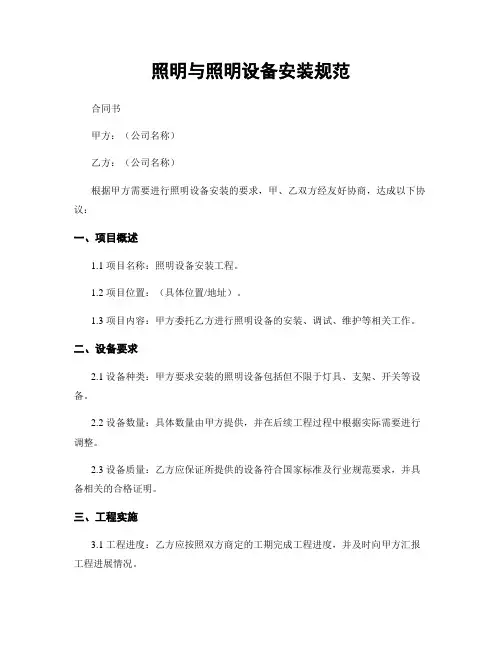

照明与照明设备安装规范
照明与照明设备安装规范合同书甲方：（公司名称）乙方：（公司名称）根据甲方需要进行照明设备安装的要求，甲、乙双方经友好协商，达成以下协议：一、项目概述1.1 项目名称：照明设备安装工程。
1.2 项目位置：（具体位置/地址）。
1.3 项目内容：甲方委托乙方进行照明设备的安装、调试、维护等相关工作。
二、设备要求2.1 设备种类：甲方要求安装的照明设备包括但不限于灯具、支架、开关等设备。
2.2 设备数量：具体数量由甲方提供，并在后续工程过程中根据实际需要进行调整。
2.3 设备质量：乙方应保证所提供的设备符合国家标准及行业规范要求，并具备相关的合格证明。
三、工程实施3.1 工程进度：乙方应按照双方商定的工期完成工程进度，并及时向甲方汇报工程进展情况。
3.2 工程质量：乙方应按照国家照明设备安装规范进行工程实施，确保工程质量符合相关标准。
3.3 安全保障：乙方应制定相关安全措施，确保工程安装过程安全可靠，并对人员进行必要的安全培训。
四、费用及支付方式4.1 工程费用：甲方应支付给乙方合理的工程费用，具体金额双方协商确定，并在合同签订后生效。
4.2 付款方式：甲方应在工程完工后（或分期完工后）的（具体天数）内，将工程款项支付给乙方。
五、保修期及责任范围5.1 保修期：乙方提供的照明设备安装服务享有保修期限为（具体时间），自工程验收合格之日起计算。
5.2 保修责任：在保修期内，如因乙方安装不当或材料质量问题导致设备出现故障，乙方应承担免费维修或更换损坏设备的责任。
六、变更及终止6.1 变更：如因工程需要调整，双方应友好协商并签订书面变更协议。
6.2 终止：如因不可抗力等特殊情况需要终止合同，双方应及时进行协商，并共同解决相应问题。
七、其他条款7.1 保密条款：双方在履行合同时应互相保守商业机密，未经对方书面同意，不得向第三方揭露任何履行合同时获取的商业机密。
7.2 索赔与争议解决：对于因工程质量、付款等问题引起的争议，双方应通过友好协商解决，无法解决时可提交至有关部门进行调解或采取法律途径解决。
灯具安装方法
灯具安装方法灯具的安装是家居装修中非常重要的一环，正确的安装不仅可以保证灯具的正常使用，还可以美化家居环境。
下面将介绍灯具的安装方法，希望可以帮助大家更好地进行灯具的安装工作。
首先，进行前期准备工作。
在开始安装灯具之前，需要准备好所需的工具和材料，例如螺丝刀、螺丝、扳手等工具，以及灯具本身和安装所需的配件。
在准备工具和材料的过程中，要确保所有的配件齐全，以免在安装过程中出现不必要的麻烦。
接着，进行安装位置的选择。
在选择安装位置时，需要考虑灯具的类型和功能，以及家居的整体装修风格。
例如，客厅通常适合安装吊灯或台灯，而卧室适合安装壁灯或台灯。
在选择安装位置时，还需要考虑灯具的照明范围和光线亮度，以便更好地满足实际使用需求。
然后，进行电路连接。
在进行电路连接时，需要先关闭电源开关，确保安全。
然后按照灯具说明书上的接线图进行连接，一般来说，灯具的接线图会标明灯泡的正负极，以及接线盒的正负极。
在连接过程中，要确保接线牢固，避免出现松动或接触不良的情况。
接下来，进行灯具的固定安装。
在进行固定安装时，需要根据灯具的类型和安装位置选择合适的固定方式，例如使用螺丝将灯具固定在天花板或墙壁上。
在固定安装时，要确保灯具安装牢固，避免出现摇晃或掉落的情况。
最后，进行灯具的调试和调整。
在安装完成后，需要打开电源开关，测试灯具的开关和调光功能是否正常。
如果发现灯具有明显的偏斜或不正常的情况，需要及时调整灯具的安装位置和角度，以确保灯具的使用效果和安全性。
总的来说，灯具的安装方法并不复杂，但需要注意一些细节和安全事项。
希望通过上述介绍，可以帮助大家更好地进行灯具的安装工作，让家居环境更加美观舒适。
照明灯具安装方案
照明灯具安装方案本工程照明种类分为一般照明、应急照明、疏散照明、精装修照明、室外照明等。
应急照明：在变配电室、消防控制室、通讯机房、保安监控室、水泵房、大面积的大堂、宴会厅、会议厅、多功能厅、娱乐场所、防排烟机房、人防等场所。
疏散照明：在疏散走廊、楼梯间及其前室、消防电梯前室、主要出入口、地下车库、人防等场所设置疏散照明。
照明控制：设备机房、库房、办公用房、卫生间及各种管井处采用就地设置的照明开关控制，大堂、大型会议厅、多功能厅、等采用智能控制系统，地下车库、疏散走廊、电梯厅等公共场所采用照明控制箱并纳入建筑设备监控系统统一管理，火灾时由消防控制室自动点亮应急照明灯。
照明配电：一般照明采用单电源，放射式与树干式混合方式供电，应急照明、疏散照明采用双电源供电并采用区域集中式蓄电池供电EPS应急照明系统，持续供电时间大于30分钟。
本工程灯具种类较少，基本涉及荧光灯、壁灯、吸顶灯等。
（1）灯具安装要求1）灯具的型号、规格及安装形式、高度应符合设计要求，照明灯具金属外壳均应接地。
2）同一室内成排安装的灯具应整齐，其中心偏差不应大于5mm。
3）事故照明灯具应有特殊标志，疏散指示标志应标明走行方向及距安全出口的距离。
4）矩形灯具的边缘应与顶棚面的装修直线平行，如灯具对称安装时，其纵横中心轴线应在同一条直线上，偏斜不应大于5mm。
5）日光灯管组合的开启式灯具，灯管排列应整齐，其金属间隔片不应有弯曲、扭斜。
6）与嵌入式灯具连接的金属软管，其末端的固定管卡，宜安装在至灯具边缘起，沿软管长度1米处。
7）固定华灯的吊钩，其圆钢直径不应小于灯具吊挂销钉的直径，且不得小于6mm。
8）采用钢管作灯具吊杆时，钢管的内径不应小于10mm，钢管壁厚不应小于1.5mm。
9）在变电所内，高压、低压配电设备的正上方，不应安装灯具。
10）有吊顶的灯具或重量超过3千克的灯具，必须在顶板上加独立的吊杆或预埋件，承担灯具全部重量，不应使吊顶龙骨承受灯具荷载。
照明系统安装方案
照明系统安装方案
1、工艺流程
安装准备→测量定位→线管、箱盒制作安装→穿线→灯具、开关配电箱、屏安装→接线、测试→通电运行
2、主要施工方法
照明、动力系统按土建施工顺序由下往上施工，暗敷于楼、地面及墙柱内穿线管、接线盒，配合土建施工进度组织埋设，应尽量为土建施工创造条件，吊顶内暗设穿线管线施工，应配合专业进行敷设，以保证配管到位。
2.1各种导线及电气产品的型号，规格必须符合设计要求和国家标准规定，并必须有产品合格证。
2.2暗敷在建筑楼板内和墙内的电线管、在配管后及时把外露的管口临时封堵严密，避免掉入水泥砂石。
并及时办理隐蔽工程验收。
2.3暗装在墙体等部位的箱、盒必须随工程进度密切配合土建工程做好预亘、预留孔洞。
箱、盒面与墙体、梁、柱、顶板等的装饰面平齐。
2.4选择导线要根据标准、相本、零线及保护线的颜色应加以区分，黑色线做零线，黄绿双色做保护线。
2.5照明线路的绝缘电阻值不少于0.5兆欧，动力线路的绝缘电阻值浊少于1兆欧。
2.6、电线管明敷设时，配管及其支架应平整牢固，排列整齐，管子弯曲处无明显折皱。
管子的弯曲角度不应大于90度，弯曲半径
不应小于管子直径的6倍。
2.7当管线通过建筑物伸缩缝时，须在伸缩缝的旁边装设补偿盒。
当管线明敷设时可采用波纹软管补偿。
2.8配电箱（盘）安装位置要正确，部件齐全，箱体开孔合适。
暗装配电箱箱盖紧贴墙面。
2.9暗装的开关、插座的面板应端正、严密，并与墙面平齐，同一室安装的开关安装高度一致。
配电室照明工程施工方案
一、编制依据1. 《建筑电气设计规范》（GB50057-2010）2. 《建筑照明设计标准》（GB50034-2013）3. 《建筑电气工程施工质量验收规范》（GB50303-2015）4. 《施工现场临时用电安全技术规范》（JGJ46-2005）5. 施工图纸及相关技术文件二、工程概况1. 项目名称：XX配电室照明工程2. 项目地点：XX市XX区XX街道XX号3. 建设单位：XX有限公司4. 设计单位：XX建筑设计研究院三、施工准备1. 技术准备：熟悉施工图纸，了解配电室结构、照明设计要求，组织施工人员进行技术交底。
2. 材料准备：根据施工图纸要求，提前准备照明灯具、电缆、线管、接线端子等材料。
3. 机械设备准备：准备灯具安装工具、电缆敷设工具、线管敷设工具等。
四、施工方案1. 施工顺序：按施工图纸要求，先进行照明灯具安装，再进行电缆敷设、接线、调试。
2. 照明灯具安装：（1）根据施工图纸要求，确定灯具安装位置，并做好标记。
（2）按照灯具类型，选择合适的安装方式（如吊装、吸顶、壁挂等）。
（3）使用专用工具，将灯具安装牢固。
（4）检查灯具安装质量，确保符合规范要求。
3. 电缆敷设：（1）根据施工图纸要求，确定电缆敷设路径，并做好标记。
（2）按照电缆类型，选择合适的敷设方式（如直埋、桥架、线管等）。
（3）使用专用工具，将电缆敷设到指定位置。
（4）检查电缆敷设质量，确保符合规范要求。
4. 接线：（1）按照施工图纸要求，将电缆与灯具、开关、插座等设备连接。
（2）使用专用工具，将接线端子连接牢固。
（3）检查接线质量，确保符合规范要求。
5. 调试：（1）检查配电室照明系统，确保各灯具、开关、插座等设备运行正常。
（2）调整照明亮度，确保满足配电室照明要求。
（3）检查照明系统是否存在安全隐患，及时排除。
五、施工质量控制1. 照明灯具、电缆、线管等材料必须符合国家相关标准，并进行检验。
2. 照明灯具安装牢固，接线正确，无松动现象。
