怎样测量整流桥的好坏-万用表教程步骤演示
整流桥堆全桥的性能好坏检测方法
整流桥堆全桥的性能好坏检测方法大多数的整流全桥上均标注有“+”、“一”、“～”符号（其中“+”为整流后输出电压的正极，“一”为输出电压的负极，两个“～”为交流电压输入端），很容易确定出各电极。
检测时，可通过分别测量“+”极与两个“～”极、“一”极与两个“～”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否损坏。
若测得全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。
12．高压硅堆的检测高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表的R×lok挡测量其正、反向电阻值。
正常的高压硅堆的正向电阻值大于200kfl，反向电阻值为无穷大。
若测得其正、反向均有一定电阻值，则说明该高压硅堆已被击穿损坏。
13.肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量。
正常时，其正向电阻值（黑表笔接正极）为2.5～3.5Q，反向电阻值为无穷大。
若测得正、反向电阻值均为无穷大或均接近O，则说明该二极管已开路或击穿损坏。
三端肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管的正、厦向电阻值。
整流桥堆全桥的极性判别方法极性的判别1)外观判别法。
全桥由四只二极管组成,有四个引脚。
两只二极管负极的连接点是全桥直流输出端的“正极”,两只二极管正极的连接点是全桥直流输出端的“负极”。
大多数的整流全桥上,均标注有“+”、“-”、“~”符号.(其中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交流电压输入端),很容易确定出各电极。
2)万用表检测法。
如果组件的正、负极性标记已模糊不清,也可采用万用表对其进行检测。
检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分别测量其余三个引脚,如果测得的阻值都为无穷大,则此黑表笔所接的引脚为全桥组件的直流输出正极;如果测得的阻值均在4~l0kΩ范围内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交流输入引脚。
万用表“动态”测量整流桥
万用表“动态”测量整流桥索杨军2002年12月28日按：此文章约在2003年发表于某电子杂志（杂志名忘记，属于《家电维修》杂志的大众版）。
VCD纠错变差，原因有多种，电源不良是其一，常见整流桥“热开路”，导致纹波大，此时无论怎样加大滤波电容也不能奏效。
桥中各管子，静态测量完全正常，有没有技巧迅速判断其好坏呢？本文介绍一种方法，简单高效。
桥中各管子的工作电压应当“对称”，否则必有故障，这是测量的原始依据。
为了方便讨论，画出桥图1，并将1与3，或2与4不直接相连的管子互称为“对管”，将1与4，或2与3直接相连于直流端子的管子互称为“共直邻管”，将1与2，或4与3直接相连于交流端子的管子互称为“共交邻管”。
出选用指针表MF368的交流电压挡，因其内部采用半波整流，需测量两次。
正测时以红笔接管子正极，黑笔接管子负极；反测时对调表笔。
另外可用直流电压挡作为辅助测量，接法与交流挡反测相同，因其数据分析比较复杂，本文从略。
各测量值以及意义（排除反向漏电的可能性）见表1。
表2为一检测实例。
4个数据都表明“管1”损坏，因此造成10V电压不稳，即使经过7805稳压后再供给主板，仍有微小波动，这对一般模拟电路无关紧要，但对数码纠错则不能容忍。
更换“管1”，故障排除。
即便是桥中多个管子同时出现热开路，其损坏程度绝不可能完全一致，重复使用该法，总可以将它们逐个查出，逐个更换。
需要补充的是，对于明显损坏的，当然可用静态测量法将其事先排除。
即使一时判断不清究竟是哪个管子损坏，干脆全部更换，也不失明智之举。
不论万用表是何种型号，基于“对称”的道理，都可以“动态”测量，广大同行不妨一试，针对各自实际，找出最佳办法。

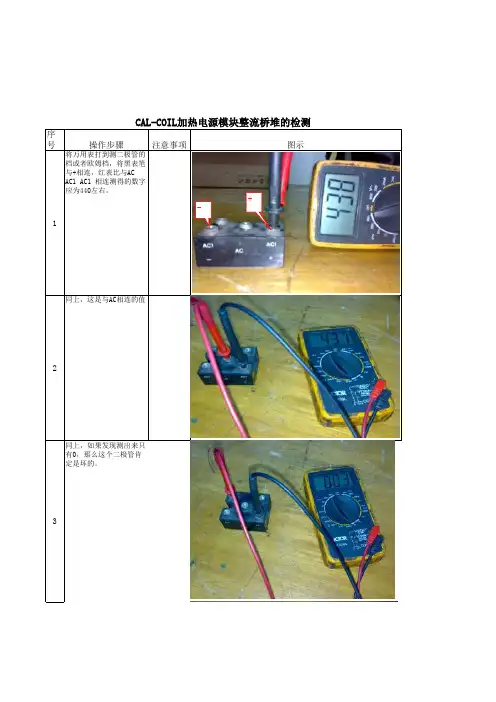

三相整流桥堆好坏判断
序号操作步骤注意事项图示
1将万用表打到测二极管的档或者欧姆档，将黑表笔与+相连，红表比与AC AC1 AC1 相连测得的数字应为440左右。
2
同上，这是与AC相连的值
3同上，如果发现测出来只
有0，那么这个二极管肯定
是坏的。
+
-
4反之，用红表笔接+，黑表笔分别接AC AC1 AC1显示的值应为无穷大，在万用表上会这样显示，如图，如果不是无穷大就是坏的。
5然后把红表笔接-，黑表笔分别接AC AC1 AC1 显示的值也应当为440左右。
6同上图，红接-，黑接AC，显示440左右
7如果，黑表笔接-，红表笔分别接AC AC1 AC1 那么它的值就是无穷大，如果不是无穷大，就是坏的。
8 1 1。
怎样测量整流桥的好坏-万用表教程步骤演示
怎样测量整流桥的好坏之测量电压工程在做样机测试的时候,很多时候需要测试下整流桥的工作电压多少V，则只需要用万用表测试整流桥前后端的电压即可。
则如何测试以及操作呢，下面就看看ASEMI 工程的详细介绍。
测试工具：一台功能正常的万用表。
测试测试条件设定：测交流电压万用表打到交流750V档位，测直流电压万用表打到直流1000V档位〔档位可根据实际电压大小切换〕。
万用表红笔正极，黑笔负极。
测试方法与步骤为：测试整流桥交流输入电压,我们将红笔与黑笔任意接入整流桥前端的两个交流脚位上面，此时万用表会有读值变化,该读值即为整流桥的交流输入电压；测试直流输出电压时，将万用变档位切换至直流1000V电压档，红笔正极接整流桥输出正极端，黑笔负极接整流桥负极端.此时万用表的读值为整流桥直流输出端的电压。
需要特别注意的是,测试整流桥的电压需要带电测试。
另外因整流桥输出端大功率滤波电容负半周会发电,导致电路电压叠加,所以输出端电压是高于输入端电压,此时应将电容取下来再测试，数据才更接近真实情况。
整流桥测量电流整流桥测量工作电流与测量电压的方法大体类似，用到的工具依然是万用表。
主要有测试交流输入电流与直流输出电流等两个数据，下面我们就来看看详细方法介绍。
测试工具：一台功能正常的万用表。
测试测试条件设定：测量交流输入电流将万用表打到交流20A档位，测量直流输出电流将万用表打到直流20A档位〔档位可根据实际电流大小切换〕。
万用表红笔正极，黑笔负极。
测试方法与步骤为：测量整流桥电流情况我们可以参照前述测量电压的方法进展,用交流20A档位测试，我们将红笔与黑笔任意连接整流桥前端的两个交流脚位，此时万用表的读值即为整流桥交流输入电流大小；测试直流输出电流则用到直流20A档位，红笔正极接整流桥输出正极端,黑笔负极接整流桥负极端，此时万用表的读值为该整流桥直流输出端的电流大小。
需要注意的是与测量电压情况一样,测试整流桥的电流情况也需要带电测试。

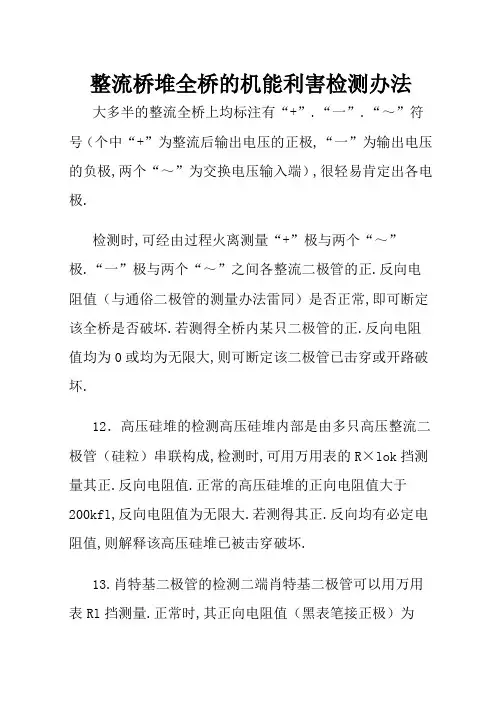

整流桥堆全桥的性能好坏检测方法
整流桥堆全桥的机能利害检测办法大多半的整流全桥上均标注有“+”.“一”.“～”符号（个中“+”为整流后输出电压的正极,“一”为输出电压的负极,两个“～”为交换电压输入端）,很轻易肯定出各电极.检测时,可经由过程火离测量“+”极与两个“～”极.“一”极与两个“～”之间各整流二极管的正.反向电阻值（与通俗二极管的测量办法雷同）是否正常,即可断定该全桥是否破坏.若测得全桥内某只二极管的正.反向电阻值均为0或均为无限大,则可断定该二极管已击穿或开路破坏.12．高压硅堆的检测高压硅堆内部是由多只高压整流二极管（硅粒）串联构成,检测时,可用万用表的R×lok挡测量其正.反向电阻值.正常的高压硅堆的正向电阻值大于200kfl,反向电阻值为无限大.若测得其正.反向均有必定电阻值,则解释该高压硅堆已被击穿破坏.13.肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量.正常时,其正向电阻值（黑表笔接正极）为2.5～3.5Q,反向电阻值为无限大.若测得正.反向电阻值均为无限大或均接近O,则解释该二极管已开路或击穿破坏.三端肖特基二极管应先测出其公共端,判别出是共阴对管,照样共阳对管,然后再分离测量两个二极管的正.厦向电阻值.整流桥堆全桥的极性判别办法极性的判别1)外不雅判别法.全桥由四只二极管构成,有四个引脚.两只二极管负极的衔接点是全桥直流输出端的“正极”,两只二极管正极的衔接点是全桥直流输出端的“负极”.大多半的整流全桥上,均标注有“+”.“-”.“~”符号.(个中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交换电压输入端),很轻易肯定出各电极.2)万用表检测法.假如组件的正.负极性标识表记标帜已隐约不清,也可采取万用表对其进行检测.检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分离测量其余三个引脚,假如测得的阻值都为无限大,则此黑表笔所接的引脚为全桥组件的直流输出正极;假如测得的阻值均在4~l0kΩ规模内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交换输入引脚.。
整流桥堆全桥的性能好坏检测方法
整流桥堆全桥的【2 】机能利害检测办法大多半的整流全桥上均标注有“+”.“一”.“～”符号（个中“+”为整流后输出电压的正极,“一”为输出电压的负极,两个“～”为交换电压输入端）,很轻易肯定出各电极.检测时,可经由过程火离测量“+”极与两个“～”极.“一”极与两个“～”之间各整流二极管的正.反向电阻值（与通俗二极管的测量办法雷同）是否正常,即可断定该全桥是否破坏.若测得全桥内某只二极管的正.反向电阻值均为0或均为无限大,则可断定该二极管已击穿或开路破坏.12．高压硅堆的检测高压硅堆内部是由多只高压整流二极管（硅粒）串联构成,检测时,可用万用表的R×lok挡测量其正.反向电阻值.正常的高压硅堆的正向电阻值大于200kfl,反向电阻值为无限大.若测得其正.反向均有必定电阻值,则解释该高压硅堆已被击穿破坏.13.肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量.正常时,其正向电阻值（黑表笔接正极）为2.5～3.5Q,反向电阻值为无限大.若测得正.反向电阻值均为无限大或均接近O,则解释该二极管已开路或击穿破坏.三端肖特基二极管应先测出其公共端,判别出是共阴对管,照样共阳对管,然后再分离测量两个二极管的正.厦向电阻值.整流桥堆全桥的极性判别办法极性的判别1)外不雅判别法.全桥由四只二极管构成,有四个引脚.两只二极管负极的衔接点是全桥直流输出端的“正极”,两只二极管正极的衔接点是全桥直流输出端的“负极”.大多半的整流全桥上,均标注有“+”.“-”.“~”符号.(个中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交换电压输入端),很轻易肯定出各电极.2)万用表检测法.假如组件的正.负极性标记已隐约不清,也可采用万用表对其进行检测.检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分离测量其余三个引脚,假如测得的阻值都为无限大,则此黑表笔所接的引脚为全桥组件的直流输出正极;假如测得的阻值均在4~l0kΩ规模内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交换输入引脚.。
整流桥堆全桥的性能好坏检测方法
整流桥堆全桥性能好坏检测方法大多数整流全桥上均标注有“+”、“一”、“～”符号（其中“+”为整流后输出电压正极，“一”为输出电压负极，两个“～”为交流电压输入端），很轻易确定出各电极。
检测时，可经过分别测量“+”极和两个“～”极、“一”极和两个“～”之间各整流二极管正、反向电阻值（和一般二极管测量方法相同）是否正常，即可判定该全桥是否损坏。
若测得全桥内某只二极管正、反向电阻值均为0或均为无穷大，则可判定该二极管已击穿或开路损坏。
12．高压硅堆检测高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表R×lok挡测量其正、反向电阻值。
正常高压硅堆正向电阻值大于200kfl，反向电阻值为无穷大。
若测得其正、反向全部有一定电阻值，则说明该高压硅堆已被击穿损坏。
13.肖特基二极管检测二端肖特基二极管能够用万用表Rl挡测量。
正常时，其正向电阻值（黑表笔接正极）为2.5～3.5Q，反向电阻值为无穷大。
若测得正、反向电阻值均为无穷大或均靠近O，则说明该二极管已开路或击穿损坏。
三端肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管正、厦向电阻值。
整流桥堆全桥极性判别方法极性判别1)外观判别法。
全桥由四只二极管组成,有四个引脚。
两只二极管负极连接点是全桥直流输出端“正极”,两只二极管正极连接点是全桥直流输出端“负极”。
大多数整流全桥上,均标注有“+”、“-”、“~”符号.(其中“+”为整流后输出电压正极,“-”为输出电压负极,“~”为交流电压输入端),很轻易确定出各电极。
2)万用表检测法。
假如组件正、负极性标识已模糊不清,也可采取万用表对其进行检测。
检测时,将万用表置“R×1k”挡,黑表笔接全桥组件某个引脚,用红表笔分别测量其它三个引脚,假如测得阻值全部为无穷大,则此黑表笔所接引脚为全桥组件直流输出正极;假如测得阻值均在4~l0kΩ范围内,则此时黑表所接引脚为全桥组件直流输出负极,而其它两个引脚则是全桥组件交流输入引脚。
电磁炉中DB1整流桥堆好坏的测量
电磁炉中DB1整流桥堆好坏的测量
1、整流桥堆原理图
2、好坏的测量
方法一：
用万用表R*1K档，黑表笔接“?-”端，红表笔接“+”端，阻值在30K左右；对调表笔测量时，指针不动，表明该桥堆是好的。
方法二：
1）、用表R*1K档，黑表笔接其中的一个“~”端，红表笔接“+”端，阻值在10K左右；再用黑表笔接其中的另一个“~”端，红表笔接“+”端，阻值在10K左右；以上两次测量，在对调表笔后测量时，指针不动。
2）、然后用黑表笔接“?-”端，红表笔分别接两个“~”端时，阻值均在10K左右；以上两次测量，在对调表笔后测量时，指针不动。
则表明此桥堆是好的。
方法三：
更好的方法是在线路板上直接测量（断电测量），用R*1档，方法同上，但阻值不同而已。
