风力发电机组安装
风力发电机组安装说明书
风力发电机组安装说明书一、前言感谢您购买我们的风力发电机组。
为了确保您的安全和顺利安装，我们提供以下安装说明。
请仔细阅读本文并按照指导进行操作。
二、安装前准备在开始安装之前，请确保您已经具备以下设备和物料：1. 手持工具：螺丝刀、扳手等；2. 安全装备：手套、护目镜等；3. 安装材料：螺栓、螺母、封胶等；4. 安全设备：梯子、安全带等；5. 安装位置：在地面或其他平坦稳固的地方。
三、安装步骤1. 安装基础：根据风力发电机组的尺寸和重量，选择合适的基础材料，并确保基础牢固。
将基础固定在地面或其他平坦稳固的地方。
2. 安装塔筒：将塔筒部分通过螺栓连接在基础上。
使用螺栓和螺母进行紧固，并使用扳手进行适当的力度控制。
3. 安装发电机组：将风力发电机组安装在塔筒上方。
确保连接牢固，使用螺栓和螺母进行紧固，并使用扳手进行适当的力度控制。
4. 连接电缆：根据风力发电机组的电缆接口，将电缆正确连接到适当的接口上。
确保电缆连接准确无误。
5. 风向调整：根据风力发电机组的设计要求，调整风向。
确保风力发电机组能够最大程度地利用风能。
6. 系统测试：在安装完毕后，进行系统测试，确保各项功能正常运作。
如有异常情况，请及时联系相关技术人员进行排查。
四、注意事项1. 安全第一：在安装过程中，务必佩戴好安全装备。
注意避免高空坠落和其他安全事故的发生。
2. 操作规范：按照操作规范进行安装，确保安装质量和效果。
3. 维护保养：定期检查和维护风力发电机组，以确保其正常运行和延长使用寿命。
4. 风力条件：选择适当的安装位置，确保风力条件符合风力发电机组的要求。
5. 防雷措施：在安装过程中，应考虑防雷措施，以保护风力发电机组及相关设备。
6. 电源接入：在接入电源之前，确保电源符合相关标准，并由专业电工进行接线操作。
五、结语感谢您选择我们的风力发电机组。
如您在安装过程中遇到任何问题，请随时与我们联系，我们将竭诚为您提供技术支持和帮助。
希望我们的产品能够为您带来满意的使用体验和可靠的发电效果。
风力发电机组安装操作规程
风力发电机组安装操作规程概述：风力发电机组是一种利用风能将风能转化为电能的装置，它的安装操作规程对于保证风力发电机组的正常运行具有至关重要的作用。
本文将介绍风力发电机组的安装操作规程，包括前期准备、安装步骤、安全注意事项等内容，旨在为相关人员提供安全高效的安装指导。
一、前期准备1. 确定安装场地：选择风速资源丰富、地形开阔的地点进行安装，避免建筑物、高压电缆以及其他障碍物的干扰。
2. 风场测量：在选定的场地进行风场测量，详细记录风速和风向数据，以确保风力发电机组的风能利用效益。
3. 资源准备：准备安装所需的各种工具、设备和材料，包括起重设备、电缆、螺栓等。
二、安装步骤1. 基础施工：进行风力发电机组的基础施工，确保基础的稳固和牢固。
在施工过程中，应按照设计要求进行基础坑挖掘、浇筑混凝土、安装待定位栓等操作。
2. 安装主机：使用起重设备将风力发电机组的主机部分安装到基础上，注意调整方向和水平。
3. 安装叶片：根据所选风力发电机组型号的要求，进行叶片的安装。
安装过程中，需注意叶片的配对、定位和调整角度，确保叶片的平衡和风能的高效利用。
4. 安装控制柜：将控制柜安装到主机上，并进行接线连接。
在安装过程中需注意电缆的绝缘、防护和散热等问题，确保电气系统的安全可靠。
5. 调试试运行：完成安装后，对风力发电机组进行调试试运行。
测试风力发电机组的机械、电气和自控系统的正常运行情况，确保各项指标符合要求。
三、安全注意事项1. 严格遵守操作规程：所有安装工作人员必须遵守相关操作规程，并经过相应的安装培训和资质认证。
2. 戴防护用品：在安装过程中，所有工作人员必须佩戴好安全帽、安全带、防护手套和安全鞋等防护用品。
3. 确保安全距离：人员在进行安装作业时，必须保持与高压设备、起重设备以及风力发电机组本身的安全距离。
4. 防止风险：在安装过程中，注意防止倒塌、跌落、触电等风险，确保安全作业。
5. 定期检查维护：风力发电机组安装完成后，需进行定期的检查维护工作，及时排除故障和保持设备的正常运行。
风力发电机安装
风力发电机安装
安装风力发电机需要经过以下步骤：
1. 确定安装地点：选择一个适合建设风力发电机的地点，
通常需要有稳定的风速和足够的空间。
如果是在家中安装
小型的风力发电机，可以放置在高处，例如屋顶或庭院。
2. 准备必要的设备和材料：根据风力发电机的型号和尺寸，准备好适应的设备和材料，例如螺栓、法兰盘、支架、导
线等。
3. 安装塔杆：安装好发电机的塔杆或支架，确保塔杆稳固，并根据地面情况使用适当的基础进行固定。
4. 安装风轮和发电机：将风轮固定在塔杆的顶端，确保它
与风向垂直，然后将发电机安装在风轮上。
5. 连接电缆：根据风力发电机的电气连接图，将电缆连接
到发电机和电网之间的逆变器或储能设备上。
6. 连接监控系统：根据需要，安装并连接监控和控制系统，以便实时监测风力发电机的性能和运行状态。
7. 测试和调试：完成安装后，检查各个部件的连接是否牢固，并进行测试以确保风力发电机正常工作。
8. 启动运行：根据风力发电机的操作说明，启动并调整风
力发电机，使其能够根据实际风速自动调整转速和功率输出。
请注意，在安装风力发电机时，应遵循相关规范和安全要求，并可能需要获得当地政府或电力公司的许可证和批准。
建议在安装前进行充分的研究和咨询，以确保安装正确并能够有效地发电。
金风2.5MW风力发电机组的安装相关知识培训讲解
二、安装前的准备
2.5 塔架卸货
风机塔筒的卸车一般选用2台75吨以
上的重机抬吊卸车，注意塔筒卸车 后的支垫（枕木、沙袋）最好选用 沙袋，沙袋避免了塔筒表面污染； 支点选择在塔筒两端距离端口3-5m 的位置，这样避免了因长时间支垫 造成塔筒变形。
二、安装前的准备
2.6 电气设备卸货
1）起重机就位，运输车停靠在吊臂作业半径范围内 2）吊带安装在柜体上标记的吊点位置，并与吊钩可靠连接 3）缓缓起吊柜体至摆放位置，根据情况决定放置集中存放地或是直接放置在基础附近，电 控柜放置时，应顺主风向摆放，放置平稳。若到货当日不安装，必须进行固定，避免翻倒， 并用防雨布对电控柜进行防护，避免风沙、雨、雪对柜内元件造成损坏。
变流柜体吊安装
柜顶风扇、变流滤波柜吊安装
变流柜
电抗器 水冷及变
压器
三、塔筒吊安装（包括电控柜）
滤波柜
散热风扇
三、塔筒吊安装（包括电控柜）
4 吊具安装：安装工 艺要求安装吊具。
吊装前 的准备
1清洁修补：清洁基础环， 每段塔架的内外表面和 法兰，补刷损坏的塔架 漆面。塔筒门与主风向 成90度。
3 物资的放置：塔筒上平 台放置下一段塔筒吊装所 需物资，工具。
三、塔筒吊安装（包括电控柜）
辅助吊具的安装
三、塔筒吊安装（包括电控柜）
塔筒安装
三、塔筒吊安装（包括电控柜）
1）塔筒正确对接后在塔筒法兰面内十字对角线方向安装 涂有润滑膏的塔筒螺栓； 2）用电动扳手在法兰面内以十字对角方式预紧所有螺栓，预紧力矩：600～800Nm； 3）然后用液压力矩扳手在法兰面内以十字对角方式分三次紧固螺栓力矩，分别是 最终值的50%、75%、100%，并在紧固后的螺栓上做防松标记。
风电场风力发电机组安装与调试施工方案
风电场风力发电机组安装与调试施工方案一、项目概况与编制依据项目概况：1. 项目名称：XXX风电场风力发电机组安装与调试工程2. 项目地点：位于XX省XX市XX县，地形以平原和低矮丘陵为主3. 项目规模：共安装XX台风力发电机组，总装机容量XXMW4. 结构形式：采用XX型号风力发电机组，包括塔筒、叶轮、发电机、控制系统等组成部分5. 使用功能：发电机组通过捕捉风能，转化为电能，向电网输送清洁能源6. 建设标准：按照我国相关风电场建设标准及规范进行设计、施工和验收7. 设计概况：本项目设计寿命为XX年，具备良好的安全性能和经济性能项目主要特点和难点：1. 项目地处偏远地区，交通运输条件较差，给设备运输和施工带来一定困难2. 施工现场地形复杂，需对地基进行处理，确保发电机组稳定运行3. 发电机组安装和调试工作需在有限的空间内进行，对施工技术和安全措施要求较高4. 施工过程中需充分考虑环境保护，降低对周边环境的影响编制依据：1. 法律法规：《中华人民共和国建筑法》《中华人民共和国安全生产法》《中华人民共和国环境影响评价法》等2. 标准规范：《风电场设计规范》（GB 50571-2010）《风电场施工与验收规范》（GB 50257-2012）《风电场工程电气设计规范》（GB 51096-2015）等3. 设计图纸：本项目施工依据设计单位提供的全套施工图纸及施工说明书4. 施工组织设计：根据本项目特点，编制了详细的施工组织设计，包括施工进度计划、人员配置、设备配置等5. 工程合同：本项目施工合同及相关技术文件，明确了工程的质量、安全、环保等要求本施工方案将结合以上项目概况和编制依据，制定合理的施工方法、技术措施和保障措施，确保项目顺利实施。
二、施工组织设计1. 项目管理组织机构本项目设立项目管理部，负责项目施工的全面管理工作。
项目管理部下辖施工管理科、质量管理科、安全管理科、材料设备科、财务科等职能部门，具体人员配置及职责分工如下：（1）项目经理：负责项目的全面管理，对项目进度、质量、安全、成本等方面进行总体协调和监督。

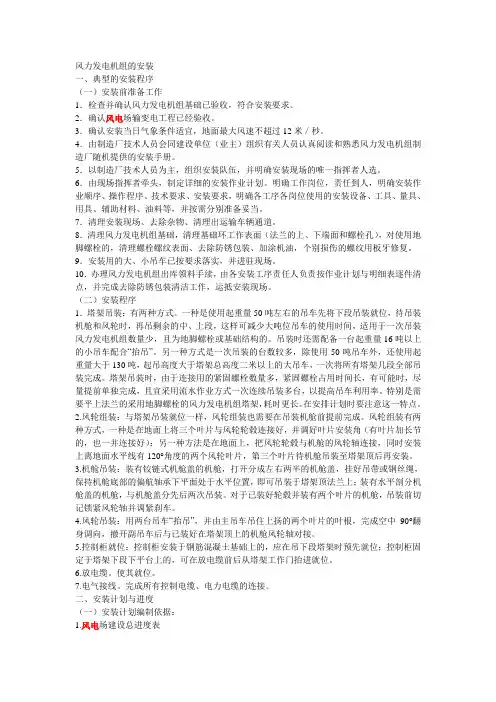

风力发电机组的安装
风力发电机组的安装一、典型的安装程序（一）安装前准备工作1．检查并确认风力发电机组基础已验收，符合安装要求。
2．确认风电场输变电工程已经验收。
3．确认安装当日气象条件适宜，地面最大风速不超过12米／秒。
4．由制造厂技术人员会同建设单位（业主）组织有关人员认真阅读和熟悉风力发电机组制造厂随机提供的安装手册。
5．以制造厂技术人员为主，组织安装队伍，并明确安装现场的唯一指挥者人选。
6．由现场指挥者牵头，制定详细的安装作业计划。
明确工作岗位，责任到人，明确安装作业顺序、操作程序、技术要求、安装要求，明确各工序各岗位使用的安装设备、工具、量具、用具、辅助材料、油料等，并按需分别准备妥当。
7．清理安装现场、去除杂物、清理出运输车辆通道。
8．清理风力发电机组基础，清理基础环工作表面（法兰的上、下端面和螺栓孔），对使用地脚螺栓的，清理螺栓螺纹表面、去除防锈包装、加涂机油，个别损伤的螺纹用板牙修复。
9．安装用的大、小吊车已按要求落实，并进驻现场。
10．办理风力发电机组出库领料手续，由各安装工序责任人负责按作业计划与明细表逐件清点，并完成去除防锈包装清洁工作，运抵安装现场。
（二）安装程序1．塔架吊装：有两种方式。
一种是使用起重量50吨左右的吊车先将下段吊装就位，待吊装机舱和风轮时，再吊剩余的中、上段，这样可减少大吨位吊车的使用时间，适用于一次吊装风力发电机组数量少，且为地脚螺栓或基础结构的。
吊装时还需配备一台起重量16吨以上的小吊车配合“抬吊”。
另一种方式是一次吊装的台数较多，除使用50吨吊车外，还使用起重量大于130吨，起吊高度大于塔架总高度二米以上的大吊车，一次将所有塔架几段全部吊装完成。
塔架吊装时，由于连接用的紧固螺栓数量多，紧固螺栓占用时间长，有可能时，尽量提前单独完成，且宜采用流水作业方式一次连续吊装多台，以提高吊车利用率。
特别是需要平上法兰的采用地脚螺栓的风力发电机组塔架，耗时更长。
在安排计划时要注意这一特点。
风力发电安装介绍
风力发电安装介绍实用风电机组安装手册风力发电机组的安装一、典型的安装程序（一）安装前准备工作1．检查并确认风力发电机组基础已验收，符合安装要求。
2．确认风电场输变电工程已经验收。
3．确认安装当日气象条件适宜，地面最大风速不超过12米／秒。
4．由制造厂技术人员会同建设单位（业主）组织有关人员认真阅读和熟悉风力发电机组制造厂随机提供的安装手册。
5．以制造厂技术人员为主，组织安装队伍，并明确安装现场的唯一指挥者人选。
6．由现场指挥者牵头，制定详细的安装作业计划。
明确工作岗位，责任到人，明确安装作业顺序、操作程序、技术要求、安装要求，明确各工序各岗位使用的安装设备、工具、量具、用具、辅助材料、油料等，并按需分别准备妥当。
7．清理安装现场、去除杂物、清理出运输车辆通道。
8．清理风力发电机组基础，清理基础环工作表面（法兰的上、下端面和螺栓孔），对使用地脚螺栓的，清理螺栓螺纹表面、去除防锈包装、加涂机油，个别损伤的螺纹用板牙修复。
9．安装用的大、小吊车已按要求落实，并进驻现场。
10．办理风力发电机组出库领料手续，由各安装工序责任人负责按作业计划与明细表逐件清点，并完成去除防锈包装清洁工作，运抵安装现场。
（二）安装程序1．塔架吊装：有两种方式。
一种是使用起重量50吨左右的吊车先将下段吊装就位，待吊装机舱和风轮时，再吊剩余的中、上段，这样可减少大吨位吊车的使用时间，适用于一次吊装风力发电机组数量少，且为地脚螺栓或基础结构的。
吊装时还需配备一台起重量16吨以上的小吊车配合“抬吊”。
另一种方式是一次吊装的台数较多，除使用50吨吊车外，还使用起重量大于130吨，起吊高度大于塔架总高度二米以上的大吊车，一次将所有塔架几段全部吊装完成。
塔架吊装时，由于连接用的紧固螺栓数量多，紧固螺栓占用时间长，有可能时，尽量提前单独完成，且宜采用流水作业方式一次连续吊装多台，以提高吊车利用率。
特别是需要平上法兰的采用地脚螺栓的风力发电机组塔架，耗时更长。
风力发电机组安装指南
风力发电机组安装指南一、引言随着全球对可再生能源需求的增长，风力发电成为了一种受欢迎的清洁能源选择。
风力发电机组作为利用风能转化为电能的设备，其正确的安装非常重要。
本文将为您提供一份风力发电机组安装指南，以确保安装过程顺利进行并获得高效的发电结果。
二、选择适当的安装地点1.风能资源评估：在选择安装地点之前，需要进行充分的风能资源评估。
通过测量风速和方向，确保安装地点的风能资源丰富。
同时，需要考虑地理条件、地形地貌、周围环境等因素对风能的影响。
2.距离电网的远近：风力发电机组需要连接到电网，因此选择距离电网较近的安装地点，可以减少输电损耗和成本。
3.建筑物和障碍物影响：选址时需要注意周围建筑物和障碍物（如树木、高楼等）对风力发电机组的影响。
避免这些障碍物阻挡风能流入发电机组。
三、确保安全并遵守法规1.安全考虑：在安装过程中，必须优先考虑工人和施工人员的安全。
严格遵守相关安全标准和规定，并确保所有人员都接受安全培训。
2.法规合规：在安装风力发电机组之前，需了解并遵守当地、地区和国家的相关法规和规定。
确保安装过程符合监管要求。
四、风力机组的基础安装1.地基建设：风力发电机组需要坚固的地基支撑。
根据土壤条件和机组要求，选择适当的地基类型，如混凝土基础或钢结构基础。
2.基础尺寸和固定：根据风力发电机组的尺寸和重量，合理设计基础的尺寸和结构。
确保基础固定牢固，以承受风力机组在运行时的负荷。
五、安装风力发电机组1.组装：根据制造商提供的说明书，进行风力发电机组的组装。
确保所有组件的正确放置和连接。
2.安装螺栓：使用适当的工具和技术，将发电机组安装到基础上，并紧固螺栓。
确保机组在安装后保持平稳和稳固。
六、电网连接和系统调试1.电网连接：将风力发电机组连接到电网，确保连接正确无误。
这需要某种转换设备（如逆变器）来将风力机组产生的直流电转换为交流电，以供给电网使用。
2.系统调试：进行系统调试和检测，确保风力发电机组能够按要求运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4风力发电机组安装
4.1风力发电机安装
（1）风机设备吊装总体部署
结合风电场区域地形条件，根据吊装重量及起吊高度，吊装车辆采用800t 履带吊作为风机及塔架的主力吊装机械，150t液压汽车吊一台作为辅助机械，配合主吊车提升塔架和叶轮，使部件在吊装时保持向上位置，同时还可单独用于在地面组装叶轮。
另外，还需配备2台50t吊车，用于在设备安装期间风场内搬运设备附件和重型工具。
风机设备安装采用组合与散装相结合的施工方案，总体安装顺序如下：
塔架下段吊装→塔架中段吊装→塔架上段吊装→机舱吊装→叶轮组合→叶轮组件吊装。
（2）塔架安装
①塔架下段吊装
在塔架中下法兰对角安装2个“塔架中下段吊具”，在塔架下法兰安装1个“塔架辅助吊具”。
使用800t履带吊吊住塔架中下法兰面上的2个“塔架中下段吊具”；辅吊抬吊塔架下法兰的1个“塔架辅助吊具”。
两车配合将塔架立直，然后辅吊摘钩，由主吊将塔架下段吊装就位。
②塔架中段吊装
在塔架中下法兰安装1个“塔架辅助吊具”，在塔架中上法兰对角安装2个“塔架中下段吊具”。
使用主吊住塔架中上法兰面上的2个“塔架中上段吊具”，辅吊抬吊塔架中下法兰的1个“塔架辅助吊具”，两车配合将塔架立直，然后辅吊摘钩，由主吊单车将塔架中段吊装就位。
③塔架上段吊装
在塔架上段法兰安装2个“塔架上段吊具”，在塔架中上法兰对角安装1个“塔架辅助吊具”。
使用主吊吊住塔架上法兰面上的2个“塔架上段吊具”，辅吊抬吊塔架中上法兰的1个“塔架辅助吊具”，两车配合将塔架立直，然后汽车吊摘钩，由主吊单车将塔架上段吊装就位。
（3）机舱安装
该项工作需用800t履带吊一台。
i）将固定机舱和塔架的螺栓及固定叶轮的螺栓放置在机舱内。
ii）将机舱专用吊具安装在机舱的四个吊点上，挂上吊钩。
iii）起吊机舱时机舱纵轴线应处于偏离主风向90°的位置，以便于叶轮的安装。
iv）使用800t履带吊缓慢吊起机舱至上法兰约1厘米处，安装人员用导正棒调整机舱的相对位置，同时指挥吊车缓慢下落机舱，拧上连接螺栓，按对角线顺序均匀地紧固上法兰与偏航轴承连接螺栓。
v）进入机舱，卸开吊具。
（4）叶轮组合及安装
①叶轮组合
i）为叶轮的组合选择合适的场地，将叶根固定在组合支架上。
ii）叶片前端垫衬相应高度的枕木且接触面衬海棉，以免划伤叶片。
iii）将轮毂吊放在指定对接的位置，下垫约20cm高的枕木，应使轮毂与主轴连接法兰面方向朝下，清除延长节法兰面上的毛刺和锈迹，并在所有法兰面上涂抹润滑脂。
iv）用吊带将任一叶片兜住，吊带的一端直接挂在吊车的吊钩上，另一端通过倒链挂在吊钩上（便于对接时转动叶片）。
v）利用吊车将叶片吊起，将叶根后缘0刻度与轮毂的定位标记对正。
传入联结螺栓（螺栓上涂抹润滑脂）并预紧，在微调对准安装刻度后按规定的顺序及力矩紧固螺栓。
vi）重复上两项操作，组合另两片叶片。
②吊装叶轮
I）将两根牵引绳一端按向上的2个叶片位置固定在轮毂内，一端绕过叶尖导向轴，绳子顺叶片迎风面到叶尖转轴上缠绕半圈。
ii）将吊环螺丝旋入轮毂吊孔，将2个叶轮导向螺栓并排旋入轮毂起吊上方位置螺孔。
iii）两车配合起吊叶轮.由800t履带吊装位于向上两个叶片根部的吊环，150t 汽车吊吊那个垂直向下的叶尖，两车配合将叶轮抬起，然后小吊车配合大吊车，缓慢将叶轮由水平状态倾斜（用汽车吊的起降调节，严禁叶尖着地），待垂直向下的叶尖完全离开地面后，辅吊脱钩，由主吊单车将叶轮组件吊至轮毂高度，进行相应安装。
（5）吊装安全措施
①吊装施工时间要尽量安排在风速不大的季节进行。
吊装塔架下段时风速不得大于12m/s。
吊装塔架上段、机舱时风速不得大于10m/s。
吊装塔架轮毂和叶片时风速不得大于8m/s。
②有大雾，能见度低于100米时不得进行吊装。
③塔架上段与机舱要连续安装，当天完成，以免夜间停工期间刮起大风造成塔架谐振破坏。
④施工人员必须严格遵守电力工程施工安全规程要求。
⑤主吊每天工作结束后，将主臂降至安全角度，并开至与风机安全距离以外。
（6）风力发电机安装工程量
本期工程共安装19台。
单台风机塔架吊装为3节。
4.2电气设备安装
1）箱变安装
(1)安装前的准备
箱变开箱验收，检查产品是否有损伤、变形和断裂。
按装箱清单检查附件和专用工具是否齐全，在确认无误后，方可按厂家技术要求进行安装。
(2)箱变的安装
箱式变采用汽车吊吊装就位。
施工吊装要考虑到安全距离及安全风速。
吊装就位后要即时调整加固，确保施工安全及安装质量。
在安装完毕后，按国家有关试验规程进行交接试验。
2）电缆敷设安装
从每一个发电机组到升压站的输电线路采用电缆直埋敷设形式，可分区安装
输电线路。
所有动力电缆、控制电缆和光缆安装，应按设计要求和相关规范施工。
分段施工，分段验收。
每段线路要求在本段箱变安装前完成，确保机组的试运行。
