大型浮顶储罐安全设计、施工、管理规定2008年04月15日目次1 总则 (3)2 选址及平面布置 (3)2.1库址选择 (3)2.2防火堤 (3)2.3安全间距和消防道路 (4)3 电气 (4)3.1罐区照明 (4)3.2防雷措施 (4)3.3防静电措施 (5)4 罐体设备 (6)4.1密封结构 (6)4.2浮顶限位要求 (7)5 消防系统 (8)5.1一般规定 (8)5.2消防水源 (8)5.3泡沫灭火系统 (8)5.4消防冷却水系统 (8)5.5辅助消防设施 (9)5.6消防站 (10)5.7其他要求 (10)6 火灾自动报警系统 (10)7 电视监视系统 (11)8 环境保护 (11)9 施工与安装 (11)9.1密封的安装 (11)9.2板材预制 (12)9.3浮顶安装 (12)9.4罐壁安装 (12)9.5量油导向管安装 (12)9.6其他 (13)10 运行管理 (13)10.1检测制度 (13)10.2检查、维护制度 (13)10.3安全运行制度（含作业要求、进油管道口的流速和液位等） . 15 10.4其他要求 (16)10.5应急救援预案 (16)11 附则 (16)1 总则1.1 为使大型储罐及罐区安全的设计、施工与运行管理满足安全运行、技术先进、经济合理、保护环境的要求，特制定本规定。
1.2 本规定适用于中国石化集团公司所属企业，单罐容积不小于5万立方米的钢制外浮顶原油储罐（以下简称大型储罐）的安全设计、施工和运行管理。
储存其他油品单罐容积不小于5万立方米的钢制外浮顶储罐，应参照本规定执行。
1.3 大型储罐安全设计、施工与运行管理除执行本规定外，尚应符合国家和行业现行有关标准规范及中国石化集团公司相关技术和安全监督管理规定。
1.4 已有大型储罐的整改可以参照本规定，结合实际情况，另行制订相应整改措施。
2 选址及平面布置2.1 库址选择在进行大型储罐的选址时，应对当地雷电情况进行调查，尽可能避免布置在雷电多发区域。
大型浮顶储罐安全设施工管理规定【2008】183号
采用大型浮顶储罐工艺设计要点
采用大型浮顶储罐工艺设计要点摘要本文阐述了采用大型浮顶储罐储存原油时，装卸船储运工艺设计重点环节，并给出了大流量操作时船舶装卸工艺方案。
关键词大型储罐；工艺；设计中图分类号tq053 文献标识码a 文章编号 1674-6708（2011）49-0010-010 引言当前，原油储罐向大型化发展，国家石油储备库、商业储备库广泛采用10万m3或以上容量浮顶储罐储存原油。
储备库储存的原油主要来源于进口，基本以船运的方式入库、出库。
现世界船舶运输正向大型化发展，各吨级油轮中以20万t~30万t级所占比重最大。
根据《石油化工码头装卸工艺设计规范》，20万t~30万t级船舶装船时间一般在20h，卸船时间一般在30h~40h。
为了在规定时间内完成装卸船任务，装船流量应保证在12 000m3/h~18 000m3/h；卸船流量应保证在8 000m3/h~10 000m3/h。
1 装卸船工艺流程及设计要点1）油库采用大型浮顶储罐储存原油，原则工艺流程一般为：码头上的装卸臂与油轮接驳，启动油轮上的卸船泵，将原油经管道输送至储罐；装船时将储罐内的原油利用装船泵经管道输送至码头，装卸臂与油轮接驳，完成装船过程。
2）罐壁开口规格装卸油管道在罐壁上的开口孔径取决于开孔补强。
开孔直径与孔边最大应力值之间的关系见图1。
从图1中的关系曲线看出，没有补强圈时，孔边应力值任何口径下均高于有补强圈时，最大已经超出罐壁及补强板材料的许用应力值。
显然罐壁开孔必须采用补强圈，以降低应力值。
当有补强圈在开孔直径700mm以下时，孔边应力水平满足罐壁材料强度要求，因此罐壁开孔直径不宜大于700mm。
受此制约，对任何流量下的装卸船管道罐壁开孔直径应控制在700mm及以下。
3）装卸油管道流速原油经管道、罐壁开口进出储罐，在大流量操作情况下，管道与罐壁开口直径应经分析后确定。
首先介质在罐壁开口处的流速最大不能超过4.5m/s。
中国石化《大型浮顶储罐安全设计、施工、管理规定》指出，应控制油品输入输出的初始流速和最大流速，待浮顶完全浮起后最大流速不大于4.5m/s。
中石化大型浮顶储罐安全设计施工运行管理规定详细版
文件编号：GD/FS-5955The Daily Operation Mode, It Includes All Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify The Management Process.编辑：_________________单位：_________________日期：_________________（管理制度范本系列）中石化大型浮顶储罐安全设计施工运行管理规定详细版中石化大型浮顶储罐安全设计施工运行管理规定详细版提示语：本管理制度文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
1 基本要求1.1 大型浮顶储罐是指单罐容积不小于5万m3的钢制外浮顶原油储罐（以下简称大型储罐）。
1.2大型储罐安全设计、施工与运行管理除执行本规定外，还应符合国家和行业现行有关标准规范及中国石油化工集团公司、中国石油化工股份有限公司相关技术和安全监督管理规定。
1.3 大型储罐建设项目必须符合国家和所在地区安全、职业卫生、消防、抗震减灾的有关法规和报批程序；其中安全、职业卫生、消防、抗震减灾技术措施和设备、设施，应与主体工程同时设计、同时施工、同时建成投用。
2选址及平面布置2.1库址选择大型储罐选址时，应对当地雷电情况进行调查，尽可能避免布置在雷电多发区域。
2.2 防火堤2.2.1 大型储罐组的防火堤宜采用土堤。
当受条件限制时，可采用国家现行规范规定的其他结构型式的防火堤，其耐火极限不得小于3h。
2.2.2 在防火堤的不同方位上应设置人行台阶或坡道，同一方位的人行台阶或坡道不宜少于2处；隔堤应设置人行台阶。
最新整理大型浮顶储罐安全设计、施工、管理暂行规定.docx

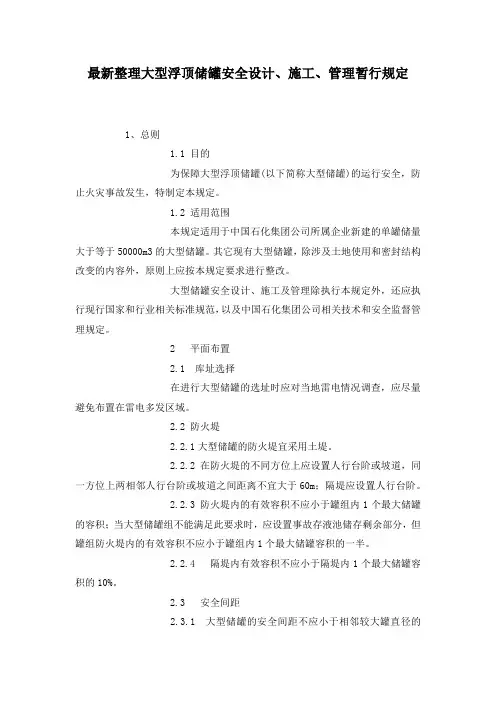

最新整理大型浮顶储罐安全设计、施工、管理暂行规定1、总则1.1 目的为保障大型浮顶储罐(以下简称大型储罐)的运行安全，防止火灾事故发生，特制定本规定。
